电桥测量电池内阻与电池内阻测试仪一字不差！

hc061218 · 发表于 2020-12-14 19:29:08

之前根据论坛里老师的方法，电桥串联电容，实现了电池内阻测量，因为实验时没有合适的测试夹具，跟内阻仪比，有一点点误差！
今天对测试平台进行改造，测试结果完美，和电池内阻仪测量结果一字不差！
所以，如果你有电桥，那么内阻仪完全没必要买了！

改造主要是让电桥的开尔文夹和内阻仪专用的电池测试座完美衔接！

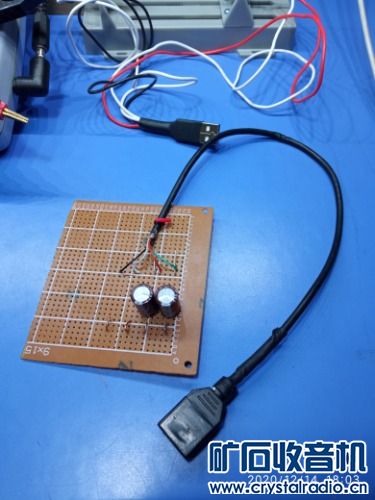

用洞洞板做的难看，喜欢的可以做个小盒子，一头插电池测试座，一头插电桥。

fia · 发表于 2022-5-2 19:49:01

海峰发表于 2022-5-2 18:17
但不知电容器的容量大小是根据电池的什么参数确定的

我用3μf的电磁炉黑方块电容和560μf的固态电容试过，没区别，只是测高压电池一定要放电，要不电桥的保护管会击穿（一节18650不会，测汽车铅酸电瓶就会了），

大道必成 · 发表于 2020-12-14 19:59:33

这个对比太有价值了！能否试验一下将电桥红黑夹在洞洞板上的位置互换，看一下测量值是否一样？

wiisir · 发表于 2020-12-14 20:58:50

最好画个电路图给大伙共享一下,不知道的人也能DIY.这就更好了

sha_hong · 发表于 2020-12-14 21:09:16

还是有差别的。。。高级的内阻测量仪能测量动态内阻。。。

liangkan · 发表于 2020-12-14 23:46:23

对，画个线路图出来，看得明白一点

lsza · 发表于 2020-12-15 00:32:58

正纠结买手持电桥还是台式电桥呢 - -

ikevinchen · 发表于 2020-12-15 01:32:01

贴个电路图吧，我给你画块板

GX0008 · 发表于 2020-12-15 12:57:31

如果你有电桥，内阻仪完全没必要买了！

GX0008 · 发表于 2020-12-15 13:12:36

上大图和过程

sgeli_sh · 发表于 2020-12-15 13:13:42

这个很好，不用买或做专用的内阻测试仪了。不知你串联了多大电容（两个电解）？

9527001 · 发表于 2020-12-15 14:22:30

整俩10uF 630Ⅴ的CBB

hc061218 · 发表于 2020-12-15 20:18:14

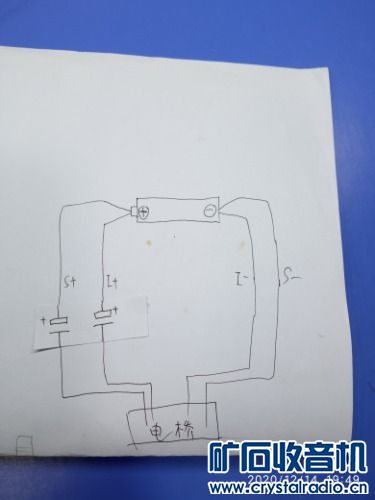

这玩意其实没啥电路图，就是串联两个电容，也不知道该用多大的，我随便用的220uf的

ycuusky · 发表于 2020-12-15 20:30:03

买了个手持电桥一致不敢直接测试电池内阻，怕烧表；还特意买了个内阻表，亏大了；
明天试试电桥测试；能测试多高电压的电池？这2个电容对内阻精度是否影响？

berrytxw · 发表于 2020-12-16 16:54:19

有自己DIY的电桥攻略吗

海峰 · 发表于 2022-5-2 18:13:54

sha_hong 发表于 2020-12-14 21:09
还是有差别的。。。高级的内阻测量仪能测量动态内阻。。。

高级的电池内阻测量仪能测量动态内阻。

但不知这个动态内阻实用价值有多高，请不吝赐教，谢谢。
