【转】贾萍舟老师的三极管接法6P3P单端线路图

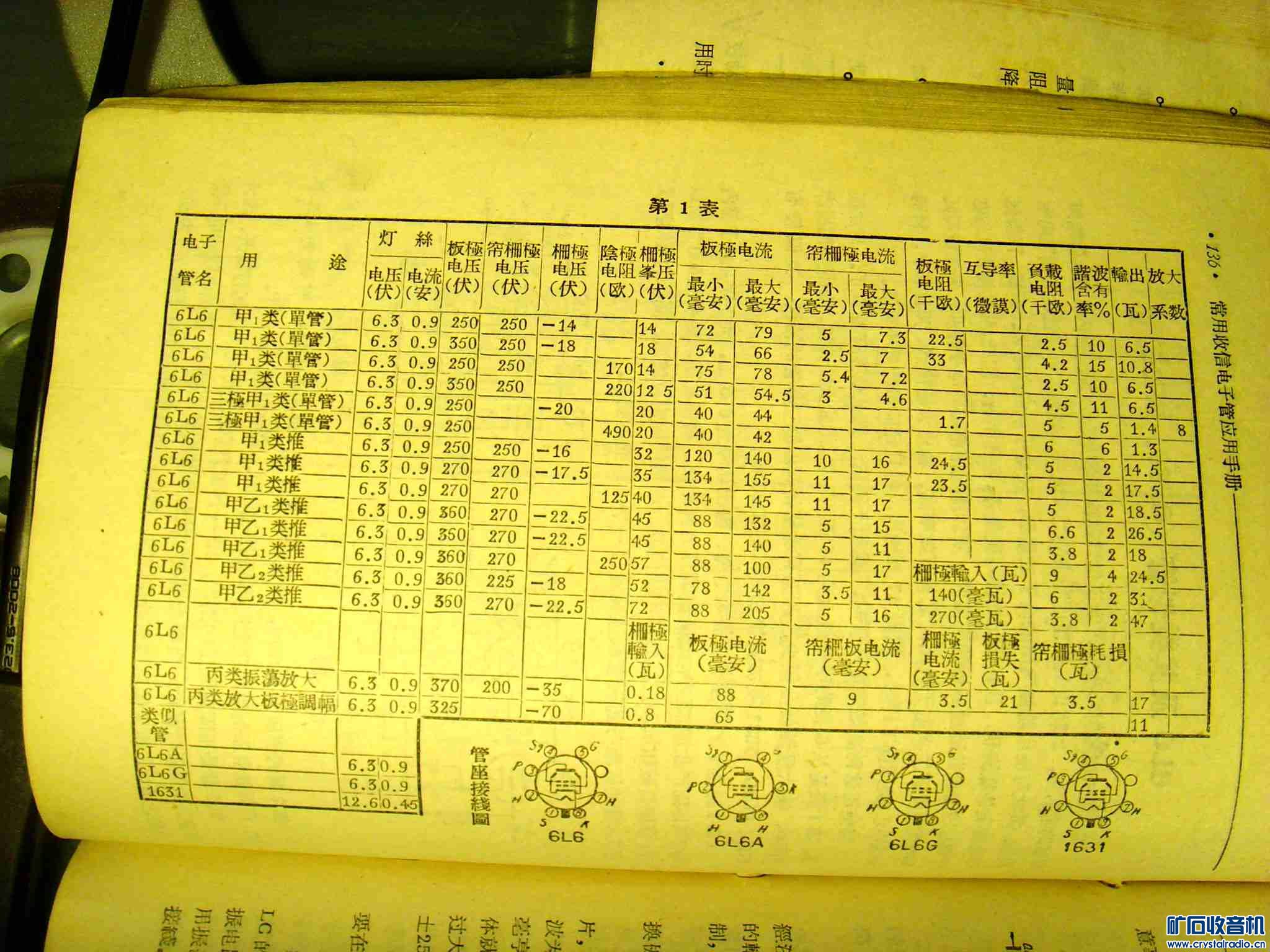

前级由音频专用五极管6J8P担任，板极负载为100kΩ电阻，供电电压很足，为420V，并经大电感双Π型滤波电路充分滤波。下级栅漏电阻为470kΩ，负担很轻，故帘栅降压电阻为470kΩ，电压增益为120。由于帘栅内阻很低，只有10kΩ左右，因此旁路电容较大，为1uF，否则低频响应不足。因为灯丝为交流供电，所以阴极电阻一定要用电容旁路，否则易感交流声 该220uF/16V电容换上150uF/10V钽电容竞收到意想不到的良好效果，众发烧友一致评判低音表现弹力充沛、生气勃勃。强放级6P3P帘栅经100Ω电阻接通板极，将束射四极管变为三极管，阴极电阻要有3W的功率，实际功耗为1.9W。220uF旁路电容耐压要有63V，同时加并CBB 1uF/63V电容，以提高反应速度。0.1uF/600V耦合电容用CBB类无漏电的，若用油浸纸介电容则一定要确保不漏电。
6P3P板极损耗接近满功率，一定要选用无残留气体电离现象的J级品。要测有无离子逆栅流，可在充分预热后用普通20kΩ/V灵敏度电表50V档(内阻1 MΩ)测470kΩ栅漏电阻两端，电压为零即可。
本机总电压增益A=A1·A2/N=120×6.4/25≈30.7，满功率灵敏度Ui=(Po·Rr)1/2/A=(6×8)1/2/30.7≈0.22V (RMS)，阻尼系数DF=2.9。
电源电路使用5Z4P或5AR4电子管整流，滤波电容如用电解电容，第一级不应大于15uF，否则浪涌电流对整流管不利，并且每一级都必须由两只串联加均压电阻。有条件时，滤波电容还是采用CBB电容或油浸纸介电容为好，比电解电容性能好，可靠性高，音质好。滤波电感L1=10H，电流I=150mA。第二级不用电阻，而采用大电感量电感。其好处是显而易见的：
①压降小，对前级供电电压大幅升高，使前级近乎工作于标准状况，失真度 增益、输出能力等都有提高；
②滤波效果好于电阻滤波一个数量级，电感量L2＝330H，对100Hz电源纹波电流有200kΩ的感抗，给敏感的前级提供了干净的电源。电流只有10mA，可以采用很细的导线(φ0.07mm)在16×25的小铁心上绕14000匝完成，所以体积并不大。由于本机都使用旁热式电子管，故灯丝用交流供电也无妨，但灯丝线圈要用100Ω电位器平衡后入地。电源变压器绕组不多，比较简洁，电压电流数据均已标在图3中。电源变压器采用100VA的，本机实际功耗约为70W。
输出变压器的质量是电子管功放性能指标的保障，建议向专业厂定制或购买成品。输出阻抗为5000Ω:4Ω、8Ω，一次侧电感L≥50H，直流电阻r≤300Ω，效率η≥88％。因此，变压器功率应在15W以上，有条件的请采用25W规格的。这样可以确保本机有效输出功率Po≥5.3W×2，频响为20Hz～20kHz－1.5dB。
本机电路简洁、成本不高，但能欣赏到无反馈纯三极管甲类单端机丰富偶次谐波的优美音质。 |
|
