请教hp6626a和 横河7651电源对比精度和稳定性的差别

pdshyh

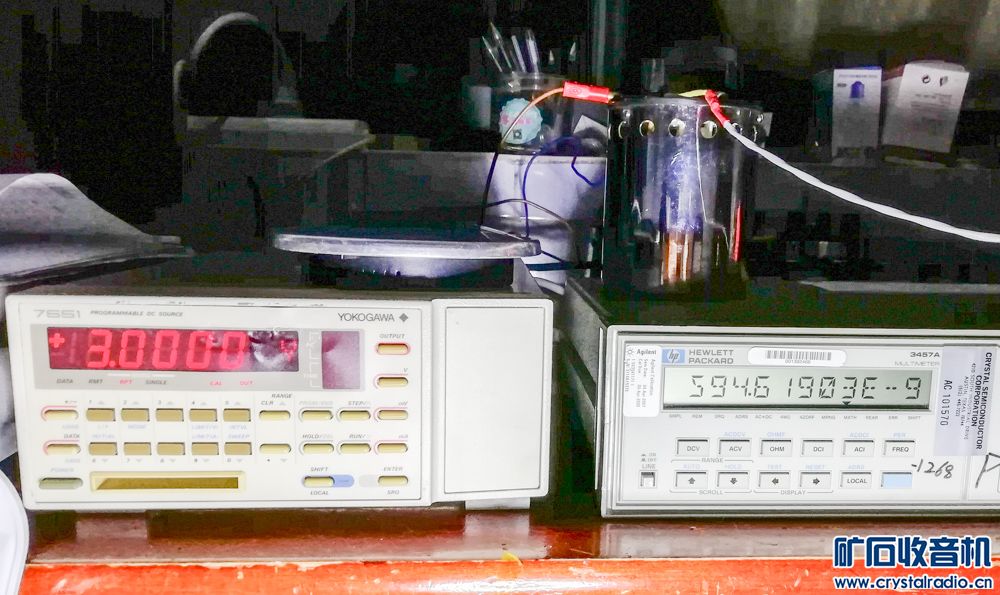

昨天横河7651电源设定电压3V串联BZ3/100Ω+hp3457a电压档测量BZ3/100Ω电压，测量100个均方差594.619E-9，均值2.99137V

pdshyh

关于电压线性相关，温度要求是23 ± 5 °C，实际测量温度29-30°C高了1-2°C，前面测量的测量结果整理如下简单的标准值与实测差/标准值

网上搜的源的标准

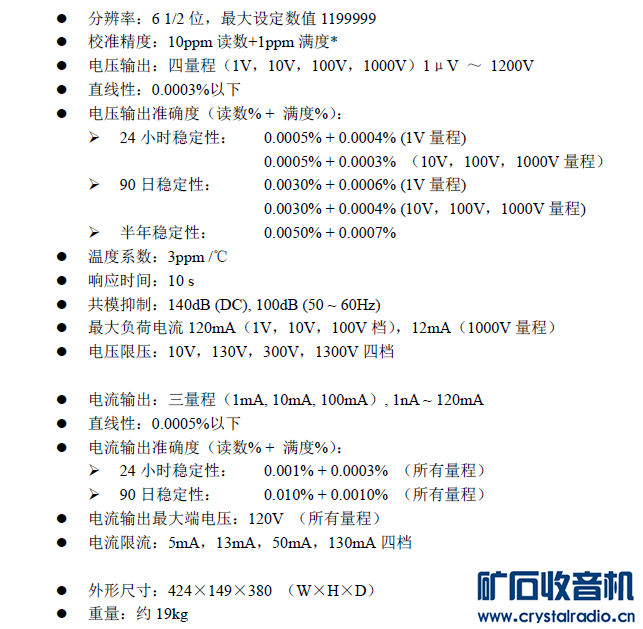

某标准源指标

看了源测量规程测量计算都不符合规范仅供参考。请教业余条件下如何进行测量谢谢。

补充内容 (2019-7-6 10:07):
测量表hp3457a测量均方差用公式错误的使用方差函数AVR（），应该是stdev（），修改后基本电压大于3v使用30v档测量噪音是14-16.7PPm了。

pdshyh

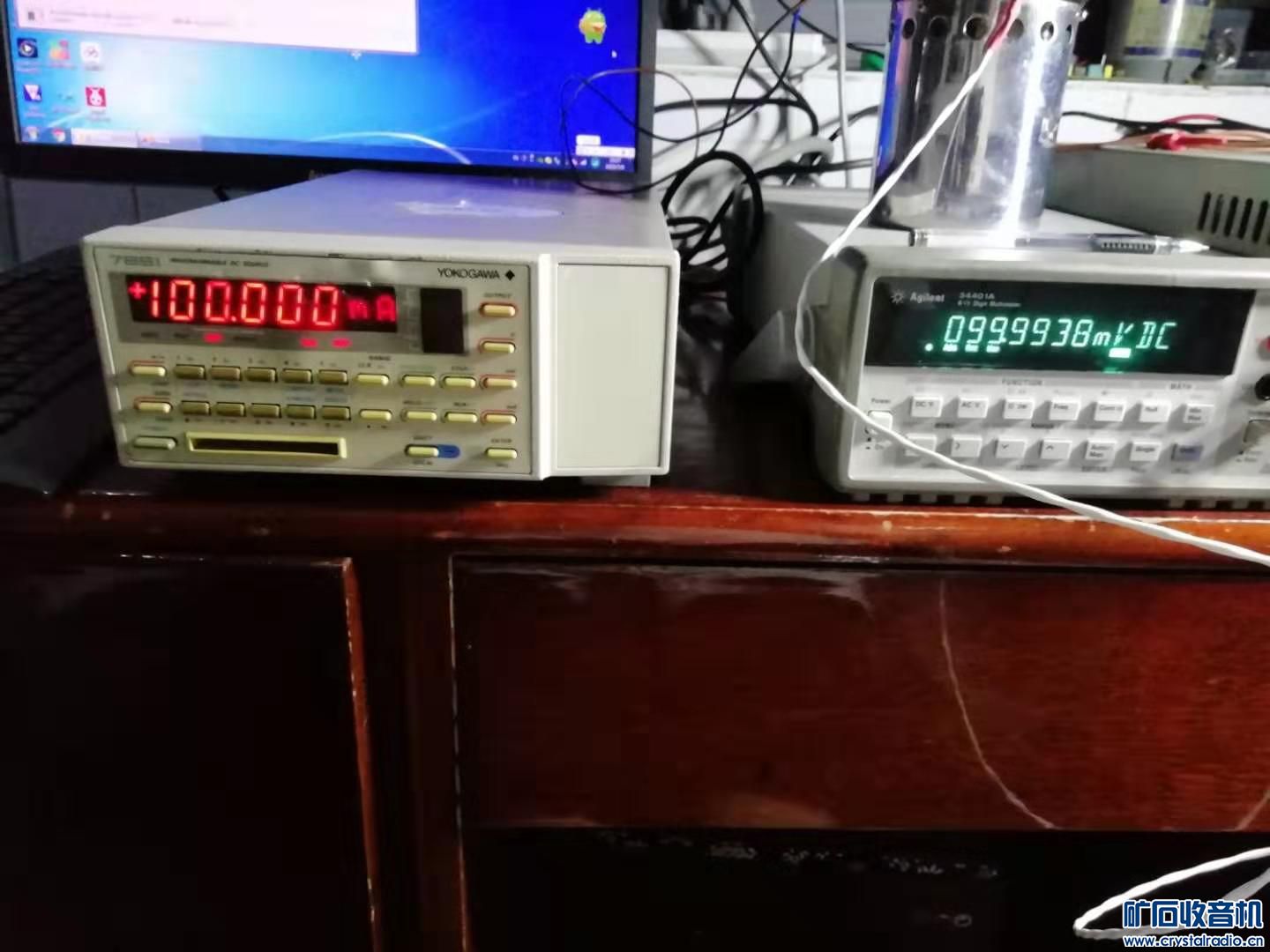

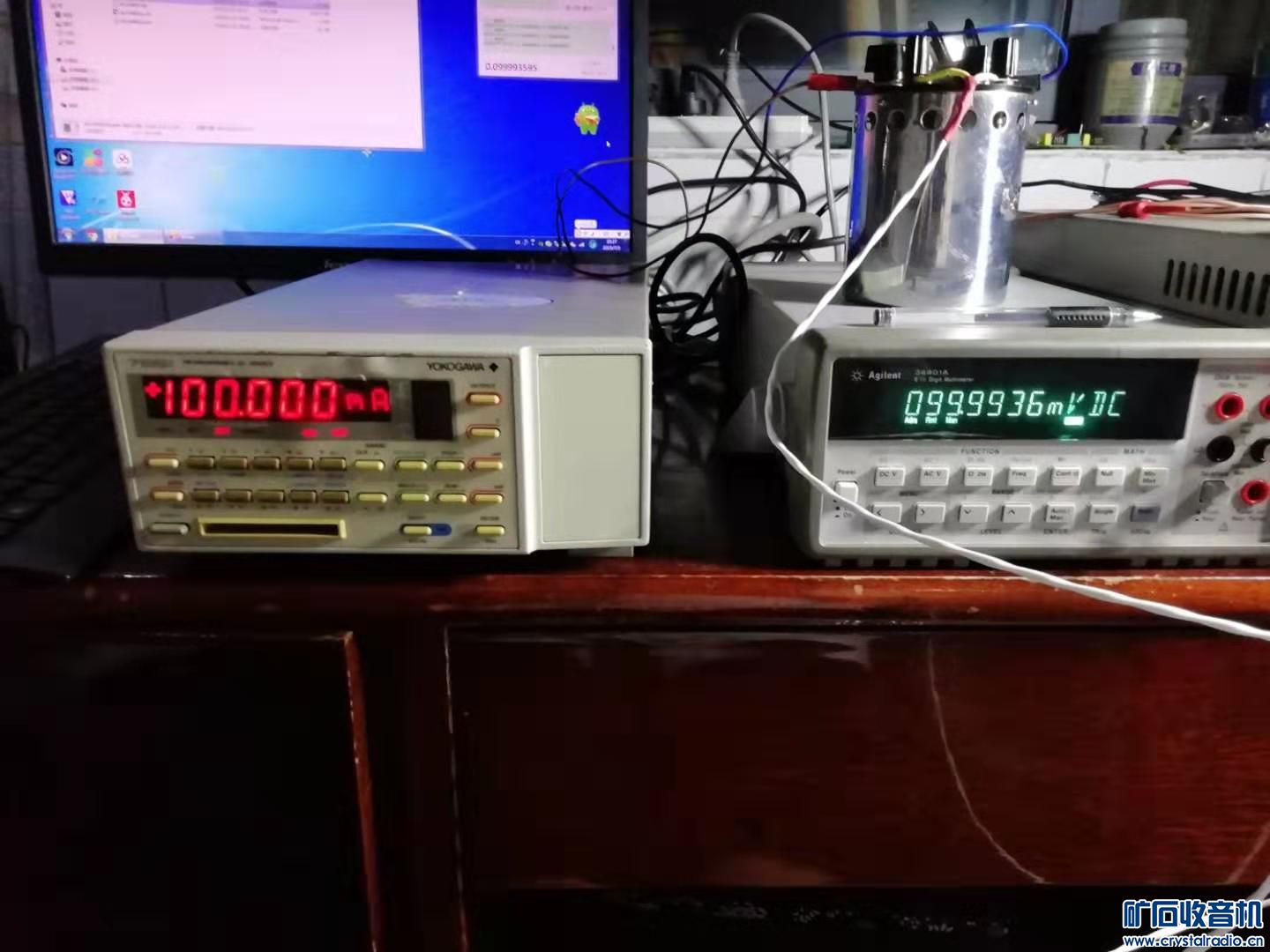

今天把hp6626a和 横河7651电源100ma对比试验

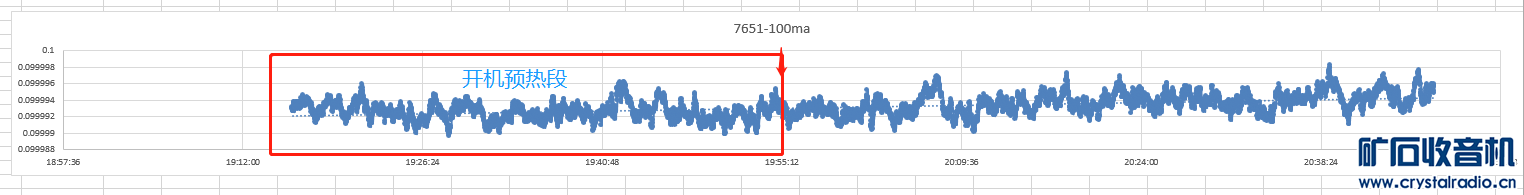

横河7651电源设置100.000ma，串联BZ3/1Ω，AG34401设置100.0000mv档测量BZ3电压端。测量温度开机28°到27.5°时间开机18：55-20：47


测量噪声（stdev）1.29ppm

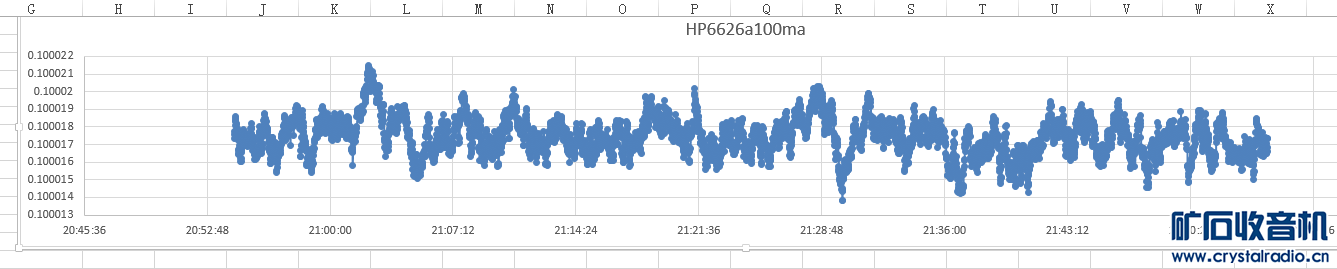

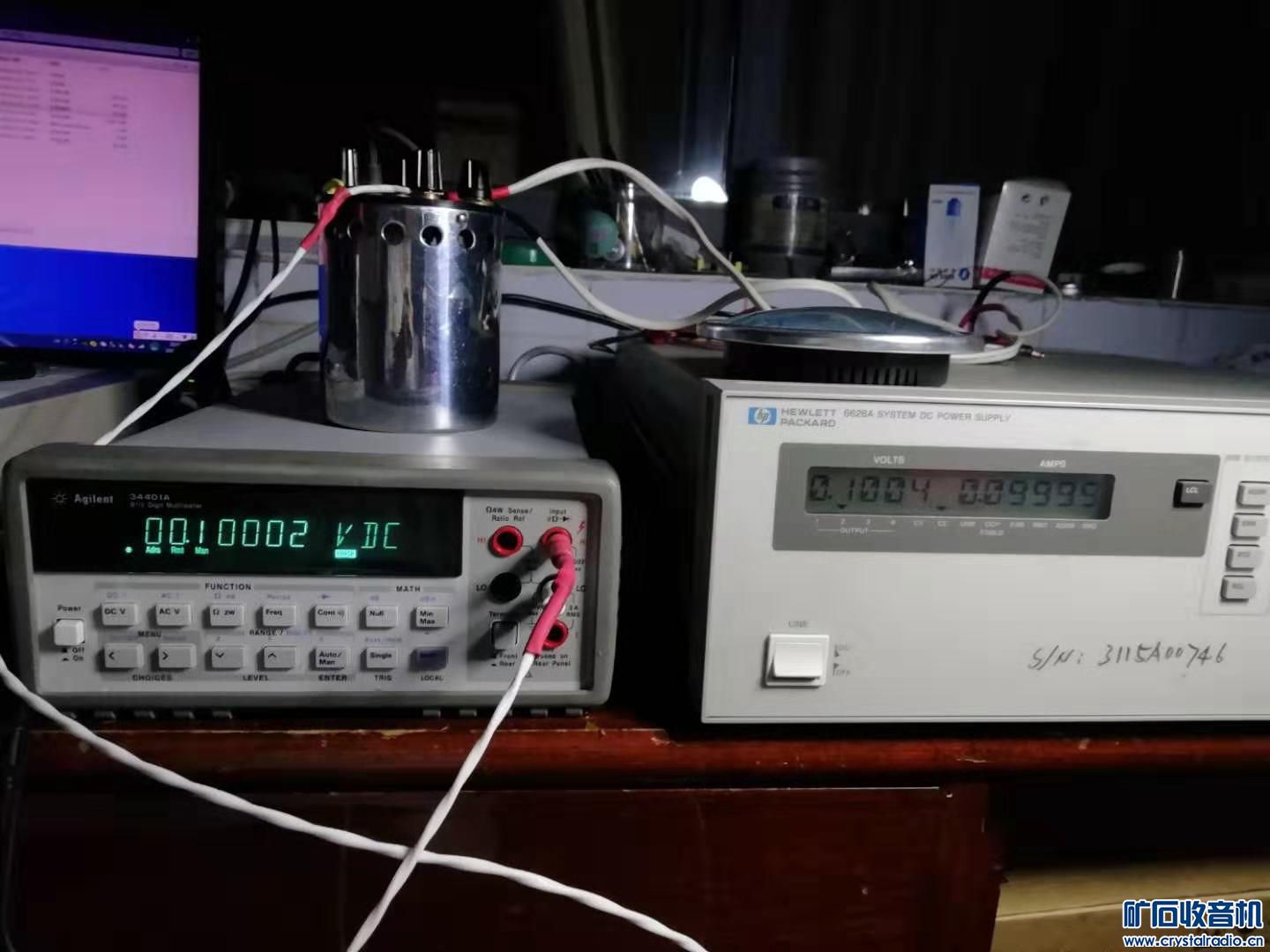

hp6626电源设置100.000ma，串联BZ3/1Ω，AG34401设置100.0000mv档测量BZ3电压端。测量温度29.5°到31°测量时间20：55-21：50


测量噪声（stdev）1.05ppm
AG34401，在100.0000mv档没有10v稳定

washu

pdshyh 发表于 2019-7-3 17:13
已经进行测量，测试条件凉台温度29°-30°，横河7651、hp3457a和AG34401a，BZ3100Ω/1Ω，自制连 ...

看来我那台 7651 线性不好不是个例，而是如我推测的，这玩意就这样了

我试制 Voltgen 的初衷之一，就是 7651 的线性度不能满足 6.5d 要求，甚至在 5.5d 尺度上也不太舒服。

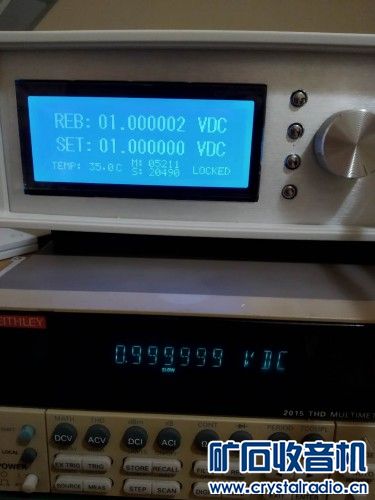

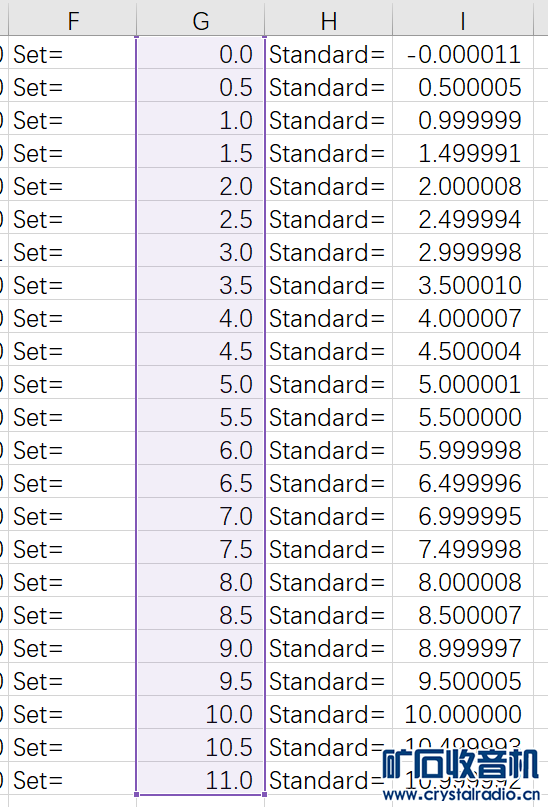

所以，我开始了 Voltgen 的制作，下面是随机的几台测试结果，可见线性度和准确度，远超过 7651 的

pdshyh

washu 发表于 2019-7-5 23:28
看来我那台 7651 线性不好不是个例，而是如我推测的，这玩意就这样了

我试制 Voltgen 的初衷 ...

       washu 老师好， Voltgen 标准电压源我也关注很久，也准备制作一套玩，为此还做了些基础知识学习的准备等工作，就是没有赶上发行套件。
        还有您提到TR-6120这个源后，就关注直流电压电流标准源情况，就发现二手电压电流源在精度，设定值准确度上还没有超过TR-6120，只有一款参数相当同级的，7651 源参数就排第三了，价格是最低的。按您说的100ma档hp6626a和 横河7651电源连接电阻和测量仪器等基本相同条件对比结果相当，hp6626a的噪音略低1.05ppm好于横河7651的1.29ppm，测试条件略微不同的是环境温度，横河7651先测量温度是28°-29°-27.5°，领导开空调吹到凉台，晚上气温下降，hp6626a开机预热后温度开始上升开始测量就29.5°-31°了，台表就在电源旁边，电源吹出的风手感不然。



washu

pdshyh 发表于 2019-7-6 09:53
...还有您提到TR-6120这个源后，就关注直流电压电流标准源情况，就发现二手电压电流源在精度，设定值准确度上还没有超过TR-6120，只有一款参数相当同级的，7651 源参数就排第三了，价格是最低的

6120 很老了，基准也很一般，温度系数很大的，关键是便宜 其实新的电压源超过它的不少，但是非常贵，比如最常见的就是 Fluke 5440，5720...

pdshyh

washu 发表于 2019-7-6 11:00
6120 很老了，基准也很一般，温度系数很大的，关键是便宜  其实新的电压源超过它的不少，但是非常 ...

谢谢，淘宝看到了Fluke 5440，就是贵的厉害，指标肯定好，隔壁论坛看到Voltgen，也厉害呀

pdshyh

       电压线性测量根据TR-6120 直流标准电压、电流发生器简单测试http://blog.sina.com.cn/s/blog_6537bac701014tua.html，和隔壁论坛DIY 精密测量用1mA、10mA、100mA恒流源http://bbs.38hot.net/forum.php?m ... 3&fromuid=54797帖子中测量测试方法，重新进行了0-12v电压测量，这些测量方法在过去的请教帖子，老师们都讲过说过，不具体实验测量印象不深，边学习边实践边实验测量，有兴趣学的快记得牢，hp3457a老师介绍过30v电压档，由于电压分压方案不合理造成测量噪音大，看过也就忘掉了。

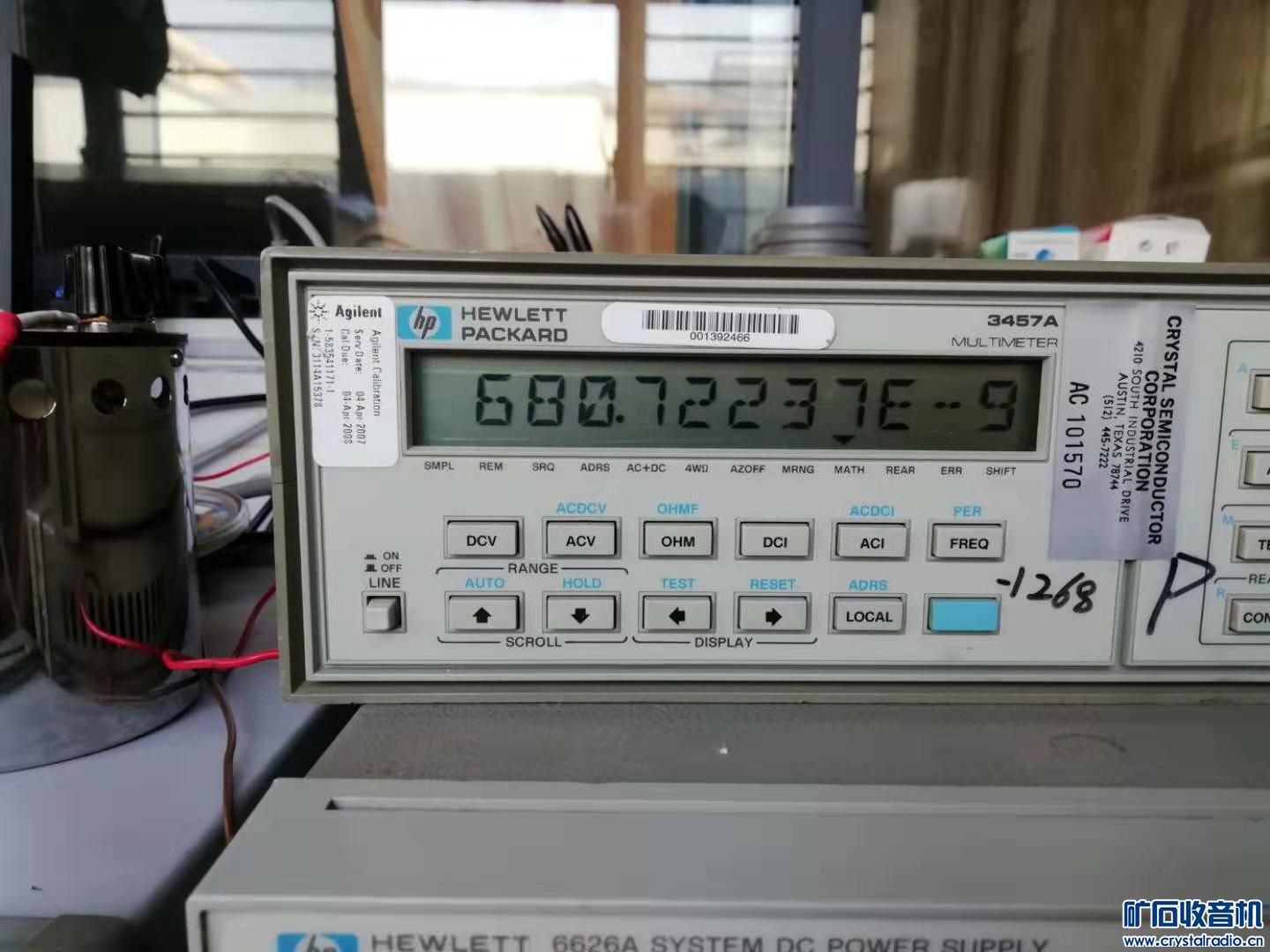

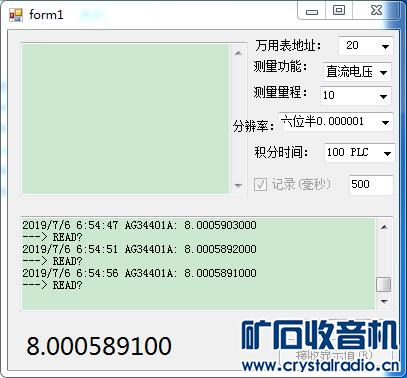

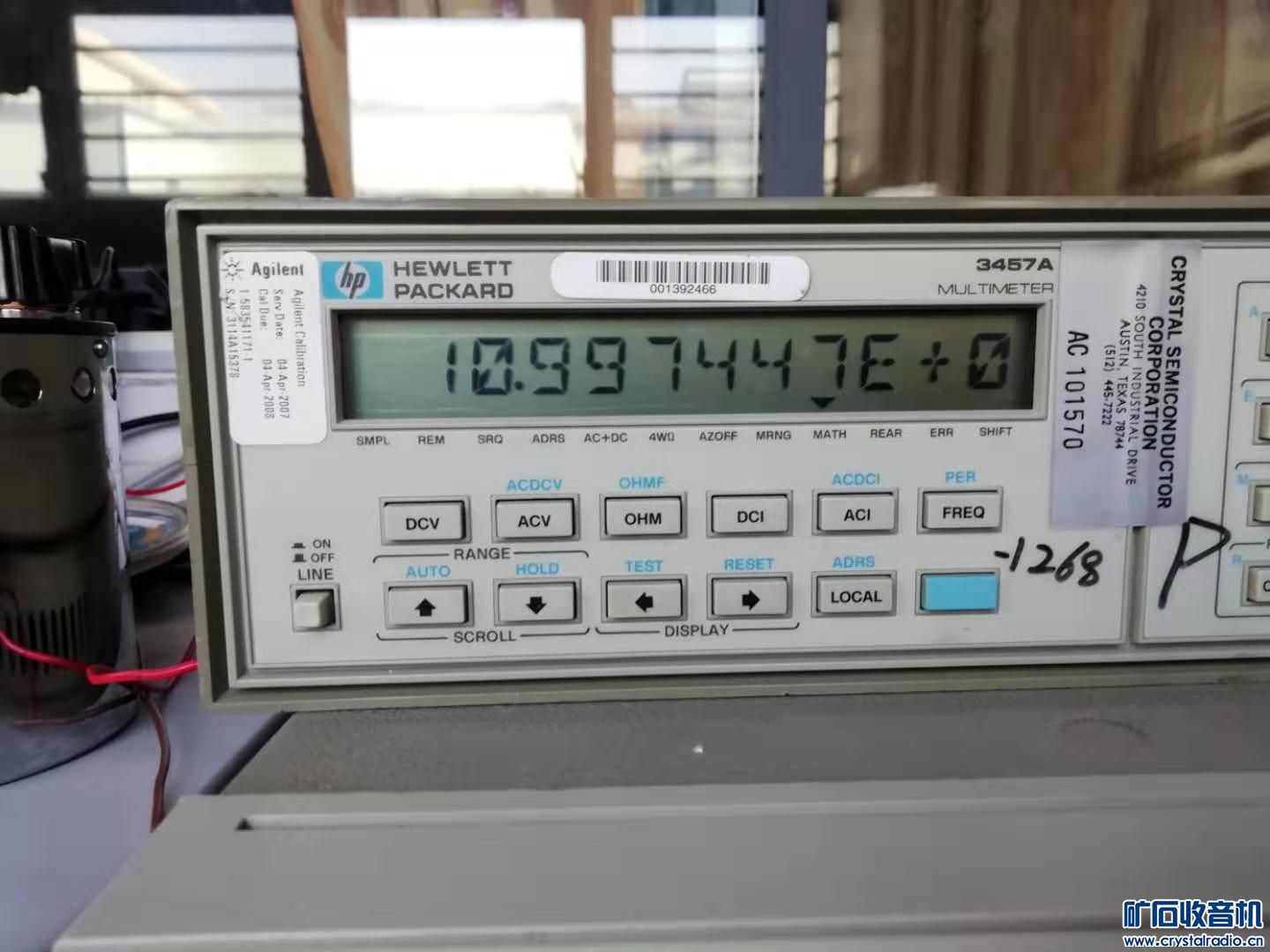

      这次测量从0v-11v，AG34401通过上位机连续测量，hp3457a用数理统计功能每次测量100点求出平均值和均方差0-3v,均方差还是0.68ppm超过3v就是16ppm，吓我一跳。
上次测量计算错误修改

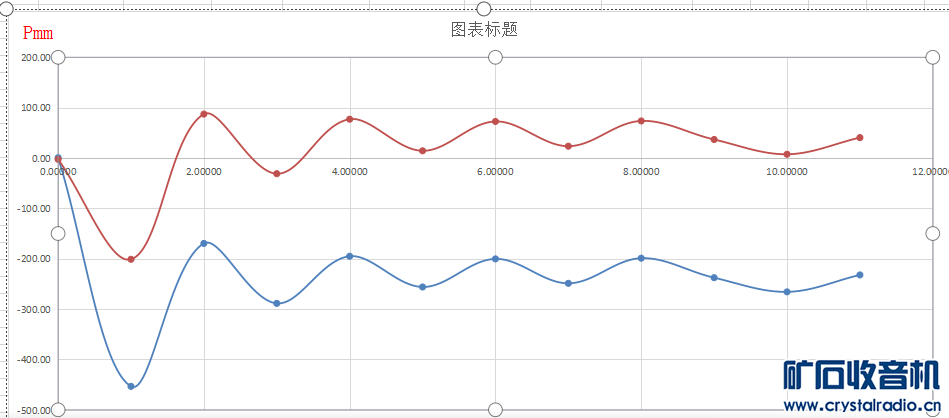

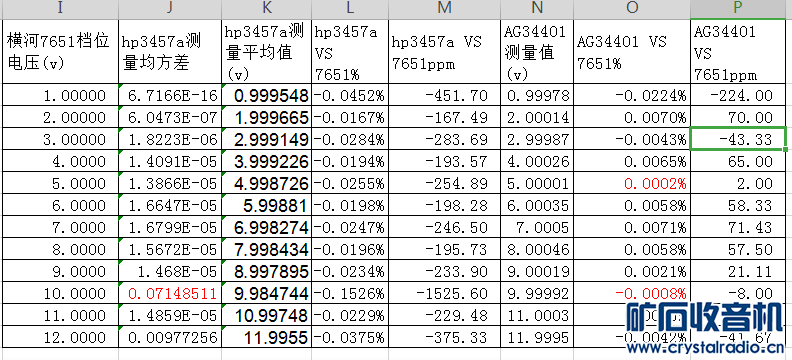

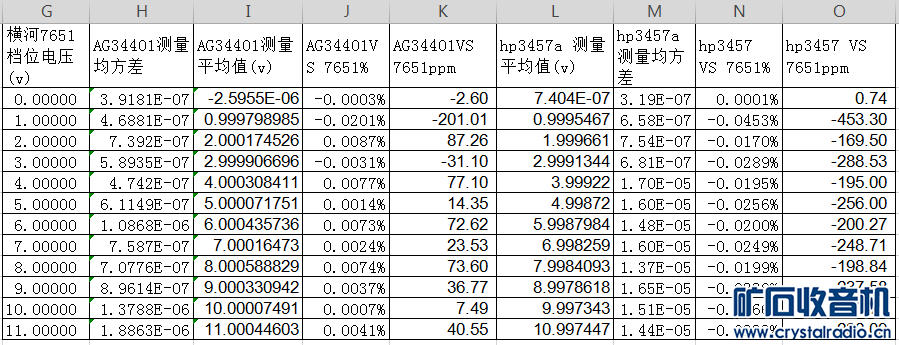

修改测量方法后计算表和图



pdshyh

hp6626a设置10v恒压串联BZ3/100Ω由AG34401并联上位机测量。测量均方差6ppm,这几天的测量都是短时间测量。

washu

pdshyh 发表于 2019-7-6 16:08
...hp3457a用数理统计功能每次测量100点求出平均值和均方差0-3v,均方差还是0.68ppm超过3v就是16ppm，吓我一跳。

3457A 基本量程 3V，测量 >3V 的电压，经过外部 1/100 电阻衰减后再放大 10 倍，所以噪声较大

34401A 基本量程 12V，测量 1.2V~12V 电压，噪声较低

pdshyh

washu 发表于 2019-7-6 16:43
3457A 基本量程 3V，测量 >3V 的电压，经过外部 1/100 电阻衰减后再放大 10 倍，所以噪声较大

34401 ...

      过去看过您写的这方面的帖子，实际应用就忘记了 ，仪表电源买来这么玩不甚清楚，这次hp6626a和 横河7651电源对比，您提出100mA和1V-12V，线性测量后，通过这几天的反复测量，有原来的统计测量和上位机自动电压或电流测量的手段，测量效率和准确度都有所保证。通过这不是很复杂的测量，对手头的两块台表和两个电源都有新的认识，谢谢！

pdshyh

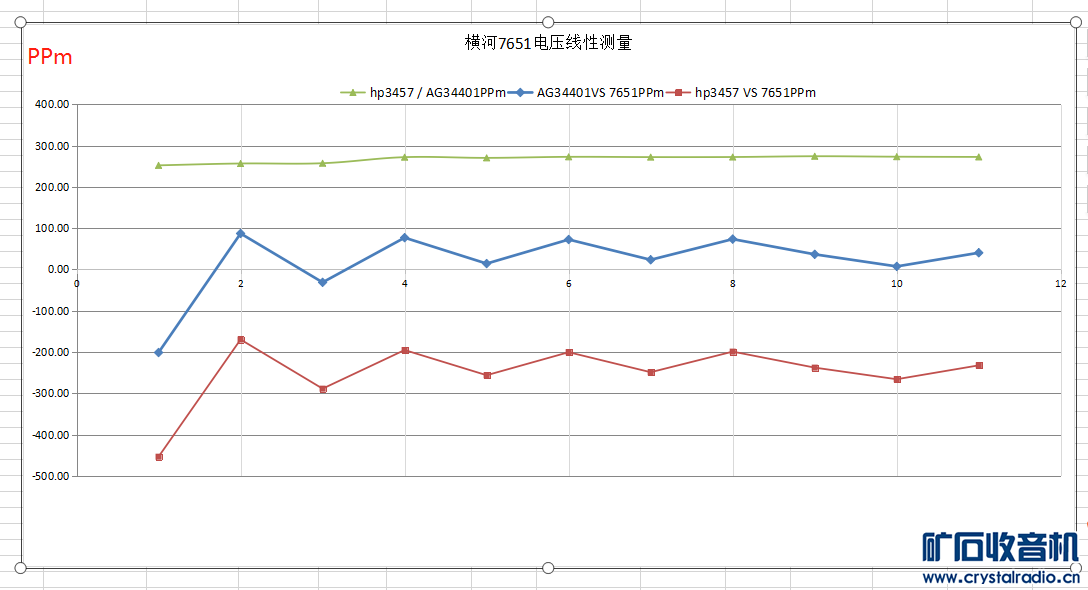

对横河7651电压相关性测量图表重新整理AG34401和hp3457a的电压读数相差250-270PPm差距比较大，从图看是一条比较直的线，两表线性相关比较好，两表相对偏差幅度21PPm以内，若以AG34401为准，电源偏差剔除1v，都在100PPm以内。

washu

pdshyh 发表于 2019-7-8 14:53
对横河7651电压相关性测量图表重新整理AG34401和hp3457a的电压读数相差250-270PPm差距比较大，从图看是一条 ...

3457A 的线性是略差，不知道除了 ADC 本身之外，是否还有前置放大器引入的误差，我记得和 3458 对比在 2、3 个 ppm 这样。34401A 线性度很好的，和 3458 对比几乎没有差别（34401 分辨率不足）。

现在你的 3457 和 34401 之间的差别主要是增益误差，也就是平时我们说的准确度，或者说是 B 类不确定度，这个需要基准判定是谁误差了、误差多大 或者送计量机构校准。

所以，如果看着 3457 和 34401 之间有差，怎么办？开始烧基准咯

pdshyh

washu 发表于 2019-7-8 17:47
3457A 的线性是略差，不知道除了 ADC 本身之外，是否还有前置放大器引入的误差，我记得和 3458 对比在 2 ...

     谢谢谢谢，还是不会玩，学工科的测量误差计算基本知识知道，用时网上搜搜就行，仪器仪表电源参数看说明书，具体如何测量没有示例比葫芦画瓢，真是不会，3457A 3v输出短路测量曲线总是不稳漂，34401A10v输出短路测量图形曲线过了预热时间就像刀切一样齐。
    仪表送计量单位校准差不多又买一台的价格了吧。玩基准，要掉坑里 ........

pdshyh

washu 发表于 2019-7-8 17:47
3457A 的线性是略差，不知道除了 ADC 本身之外，是否还有前置放大器引入的误差，我记得和 3458 对比在 2 ...

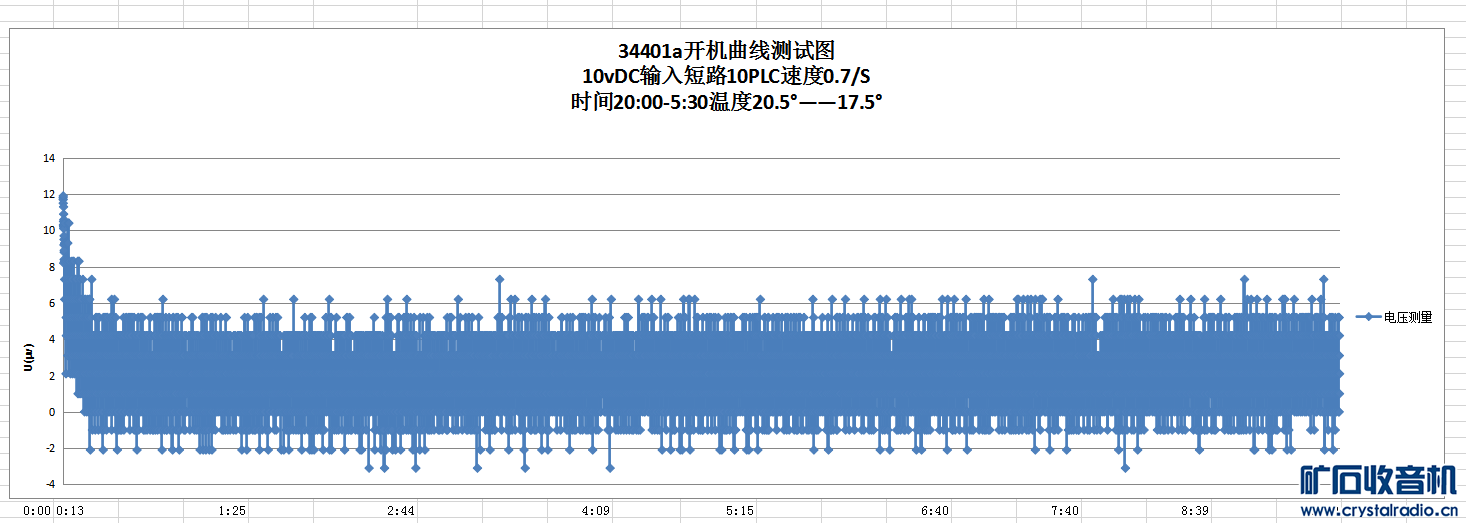

washu 老师好3457A和34401a基准都是LM399吧，34401a开机后仪器上面中间右边部分明显发热，从我过去的两台仪器开机曲线看34401a开机很快稳定相似hp6626a，稳定后在上下水平直线内摆动，温度稳定性特别好？3457A开机曲线过了预热时间后趋势还是不稳。34401a比3457A晚技术更先进些，两者主要技术特点和差别是什么。
    注：开机曲线测量，测量温度有变化，也不在规定范围。

补充内容 (2019-7-9 20:59):
请教一个问题上位机读取34401，10v读数8位9.9999829000，后三位0是无效的。100mA读数0.09999位97376，表的显示是099.9974，有效显示9位了。
