请教hp6626a和 横河7651电源对比精度和稳定性的差别

pdshyh

各位老师好 ，请教hp6626a和 横河7651电源对比精度和稳定性那个更好
hp6626A
尺寸: 130x420x500mm
重量: 17.4 kg
电源是输出25*2+50*2瓦，四个线性低噪声输出的精密系统电源。
hp6626A使用一段时间，根据说明书参数，电压电流的精度和6位半的agilent34401台表相当，实际测量也基本相符（业余测量水平差），就把这个电源当标准源使用。在一次三极管参数测量发现电源自己显示读数和台表读数不一致，总的来说这个电源我是非常满意，通过GPIB接口和cp上位机编程控制测量也很方便
YOKOGAWA 7651 直流电压电流标准发生器
尺寸: 213x88x350mm
重量: 3.6 kg
功耗: 约30VA
是在隔壁论坛看到DC电源。介绍是双路乘法型D/A转换器既能提供高速响应又能提供高分辨率。这个电源电流最大0.12A有点小了，有电子负载功能可是3W，可用范围小的多。
这两个电源有没有像台表一样的有lm399 电压基准一样，其基准部分是什么。谢谢。

pdshyh

两台电源参数：
YOKOGAWA 7651 直流电压电流标准发生器
7651是使用YOKOGAWA最先进DC标准技术开发的通用DC电源。此双路乘法型D/A转换器既能提供高速响应又能提供高分辨率。7651还提供高精度和稳定性。除了电源功能(电流源)，7651还提供Sink功能(电流吸入)，因此不仅可用作DC电压/电流源，还可用作高精度电子负载。此外，还提供了一系列强大的功能作为标准配置，以满足系统使用需求，比如最多50步的编程功能、能够存储7种程序模式的IC存储卡以及GP-IB接口。此7651能够用于广泛的现场应用，从研发到生产线、服务和维护都可使用。
•        高精度输出 (90 days, 23 ± 5 °C)
设定值的±0.01% ±200 μV (10 V 档)（1mv±0.2mv）
设定值的±0.02% ±100 nA (1 mA 档) （100μA±0.1 μA）
•        高分辨率：100nV (DC V，10mV量程)
•        快速响应 : 10 ms ± 0.1%
•        低噪声 : 15 μVp-p (1V 档 DC to 10Hz)
•        连续输出 间歇输出 编程控制
参数
•        电压输出：0 - 32V (最大输出电流 ±120mA)
12.0000mV 档：100nV，输出电阻：约 2Ω
120.000mV 档：1μV，输出电阻：约 2Ω
1.20000V 档：100μV，输出电阻：小于 2mΩ
12.0000V 档：100μV，输出电阻：小于 2mΩ
32.000V 档 ：1mV，输出电阻：小于 2mΩ
•        电流输出：0 - 100mA (最大输出电压 ±32V)
1.20000mA 档：10nA，输出电阻：大于 100MΩ
12.0000mA 档：100nA，输出电阻：大于 100MΩ
120.000mA档 ：1μA，输出电阻：大于 10MΩ
hp6626A电源是一个25*2+50*2瓦，4输出精密系统电源，四个线性低噪声输出结合内置GPIB接口。过温保护14位测量的电压/电流在GPIB自测试上的读取发生
主要特性与技术指标
Output Ratings (2 outputs each)
Low-range volts, amps 25W: 0 to 7 V, 0 to 15 mA
Low-range volts, amps 50W: 0 to 16 V, 0 to 200 mA
High range volts, amps 25W: 0 to 50 V, 0 to 500 mA
High range volts, amps 50W: 0 to 50 V, 0 to 1 A or 0 to 16 V, 0 to 2 A
Programming Ac c uracy (2 outputs e
Voltage 25W: 1.5 mV + 0.016% (low), 10 mV + 0.016% (high)
Voltage 50W: 3 mV + 0.016% (low), 10 mV + 0.016% (high)
Current 25W: 15 μA + 0.04% (low), 100 μA + 0.04% (high)
Current 50W: 185 μA + 0.04% (low), 500 μA + 0.04% (high)
Ripple & Noise (2 outputs each)
Constant voltage rms: 500 μV
Peak-to-peak: 3 mV
Constant current rms: 0.1 mA
Readback Ac c uracy (2 outputs each
Voltage 25W: 0.016% + 2 mV (low), 0.016% + 10 mV (high)
Voltage 50W: 0.016% + 3.5 mV (low), 0.016% + 10 mV (high)
+/-Current 25W: 0.03% + 15 μA (low), 0.03% + 130 μA (high)
+/-Current 50W: 0.04% + 250 μA (low), 0.04% + 550 μA (high)


补充内容 (2019-6-29 20:19):
测量仪器仪表电源等使用不熟练其参数基本的理解，长稳短稳精度等不适很透彻，求解惑。

amo

这个功率还嫌小……这可是基准源，不能当普通的直流稳压电源用的

pdshyh

amo 发表于 2019-6-30 16:04
这个功率还嫌小……这可是基准源，不能当普通的直流稳压电源用的

谢谢，前段时间看电源帖子开关电源效率高适合大电流，缺点电磁干扰大波纹大，线性电源效率低，抗干扰好，波纹小，隔壁论坛看横河7651是标准电压电流源，已入手在路上，网上就搜索了7651资料，介绍7651源由采用D-A型乘法转换器进行数字到模拟的转换。应该是数字电源但是电流这么小和开关电源混了。并和手头已有hp6626a是线性电源参数对比（这个电源精度也挺好电流也大和6位半台表精度相近），想请教这两个设备的差别，看了DIY 精密测量用1mA、10mA、100mA恒流源
http://bbs.38hot.net/forum.php?m ... 3&fromuid=54797帖子才知道基准电流可以这么玩。

washu

pdshyh 发表于 2019-6-30 16:59
谢谢，前段时间看电源帖子开关电源效率高适合大电流，缺点电磁干扰大波纹大，线性电源效率低，抗干扰好 ...

1、6626 和 7651 的基准都是 LT1021-10V

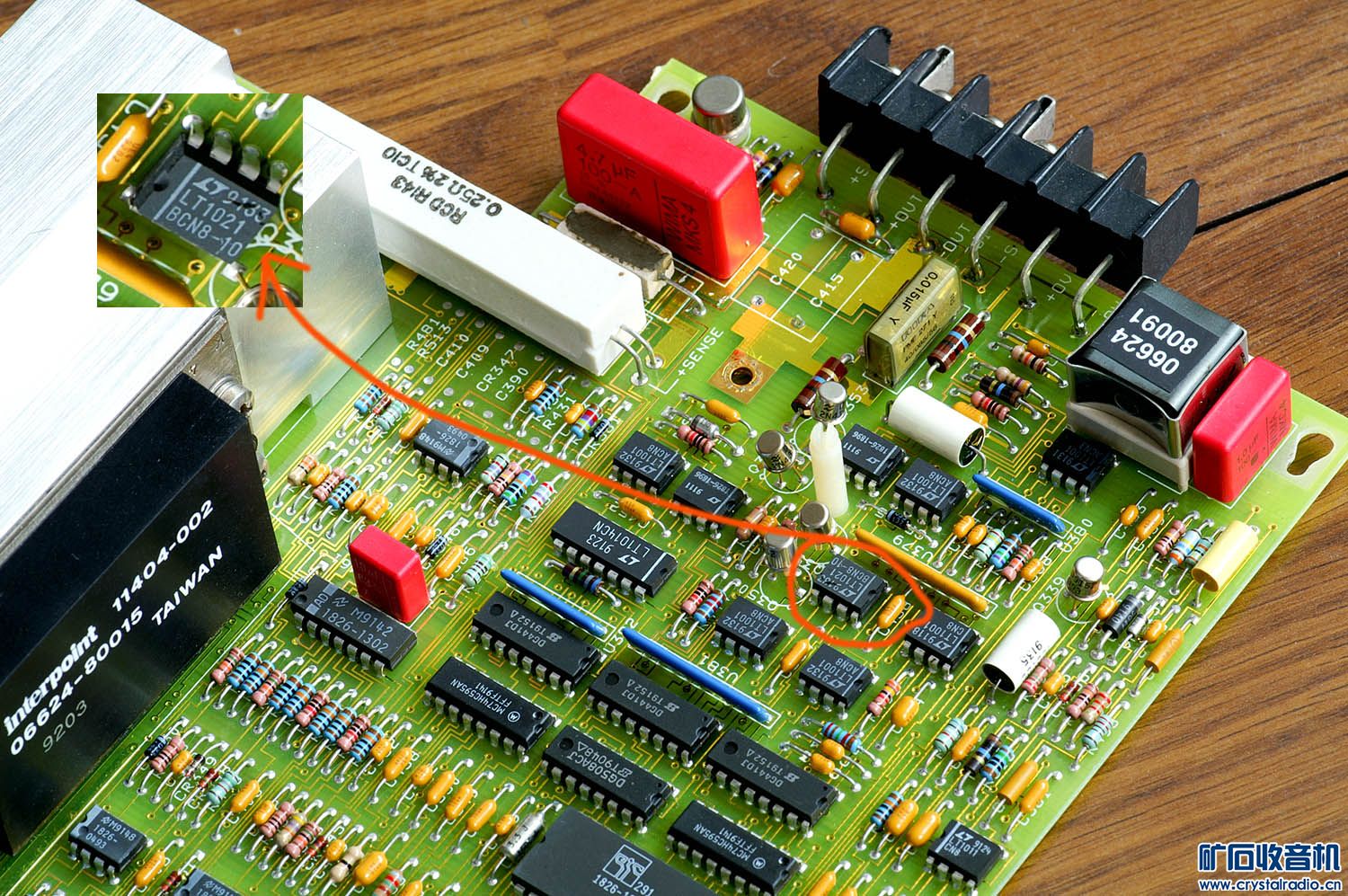

7561：


6626：

washu

2、区别

6626 是电源（Power Supply），它是一个精密电源，具有高分辨率、最小 1uA 的编程和回读步进，使用了不算便宜、性能也不低的 LT1021 基准

但它还是一个电源（Power Supply），它的用途是给设备供电。

7651 是一个电压/电流源（DC Voltage/Current Source），当然作为电压源它精度就比较低了，但它是一个电压/电流源，它的用途是提供元件或电路测试的信号，比如测试三极管。

由于前者在电源中属于比较精密的，后者在电压电流源中属于比较抵挡的，所以你觉得两者有点重叠了。但它们是不一样的东西，用途也不同。当然，在不特别精密的测试中，6626 可作为电压电流源使用。

washu

pdshyh 发表于 2019-6-29 18:14
两台电源参数：
YOKOGAWA 7651 直流电压电流标准发生器
7651是使用YOKOGAWA最先进DC标准技术开发的通用DC ...

3、DAC

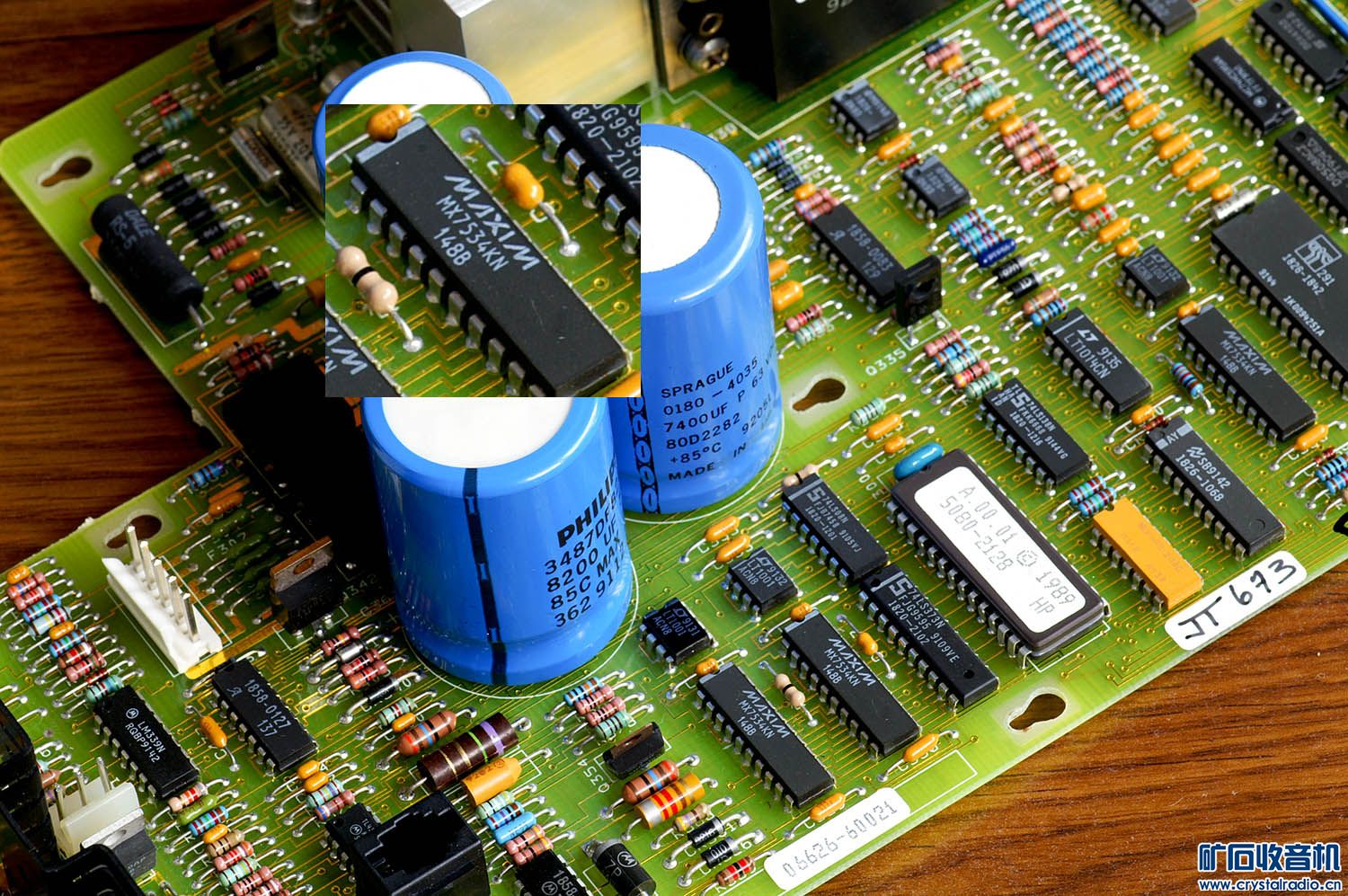

6626 的 DAC 是 MAX7534，高性能的 14 位乘法精密 DAC；7651 是 AD7541，12 位乘法 DAC，然后合成...

说实话，我觉得合成的精度很难做高，所以我觉得 7651 的线性度不太好，我抛弃 7651 自制 Voltgen，一个很大的原因就是 7651 的线性度远不能满足 6 位半测试的需求。

所以在这方面我觉得 7651 真是不咋的：

washu

我不清楚当初我那台 7651 是不是不太好，总之我对它印象比较坏，

1、线性度很差，不能满足 6 位半测试需求 --- 不过人家本来就是 5 位半的源

2、噪声略大，虽然在 6 位半尺度可以接受

3、稳定度不佳，温度系数较大，尤其是 100mA 档更差

说实话除了分辨率比较高之外，有一种还不如 6626 的感觉

千元级二手直流源，还有一个选择就是 TR6120，6 位半、1V~1000V、1mA~100mA 的 6 位半直流电压电流源。不过因为比较老，所以在程控上不如 7651（主要是当时还没有 GPIB 接口）。但性能上尤其是线性度上比较不错（它可以校准线性度）。6120 虽然也是合成的，但它的 DAC 是 PWM 的，这种 DAC 的线性度比较高，因此合成后（再调校）效果比较好；7651 不知是否调校不好，但一般来说，那种 R2R DAC 的合成后线性度很难超过主 DAC 指标。

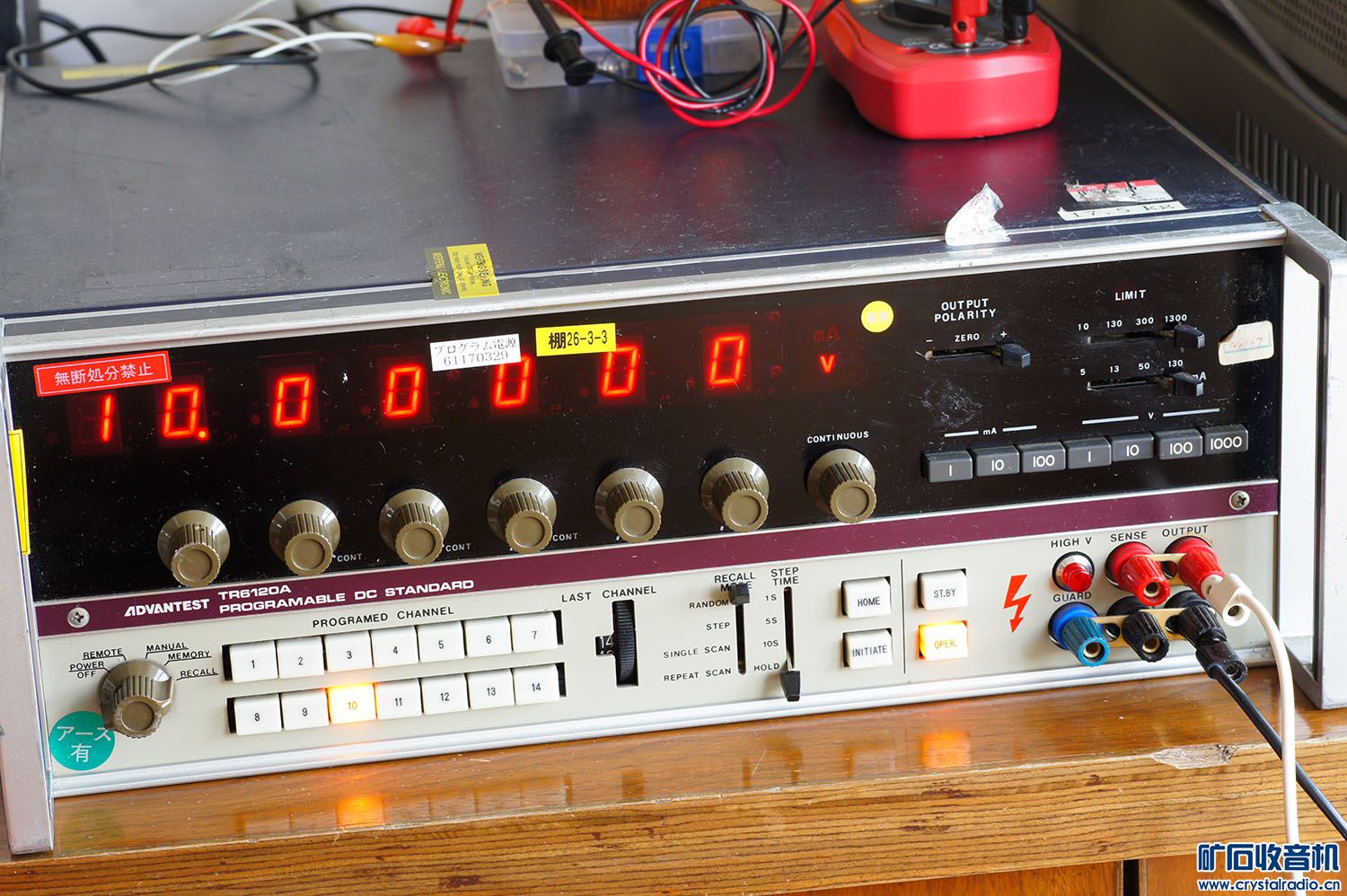

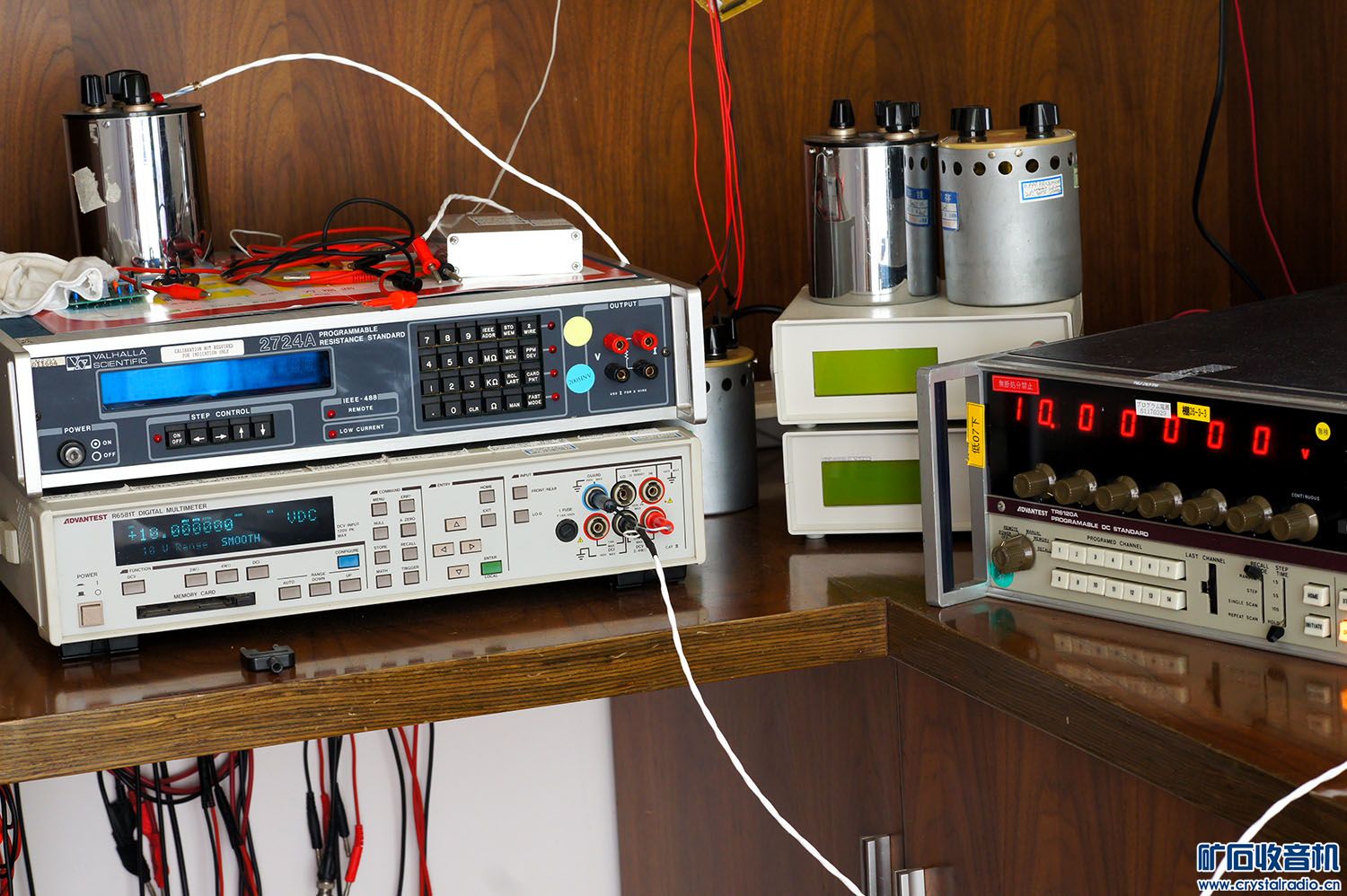

TR6120，我目前还留存，7561 我早就扔掉啦


10V


9.87654V


3.14159V

pdshyh

washu 发表于 2019-7-1 11:49

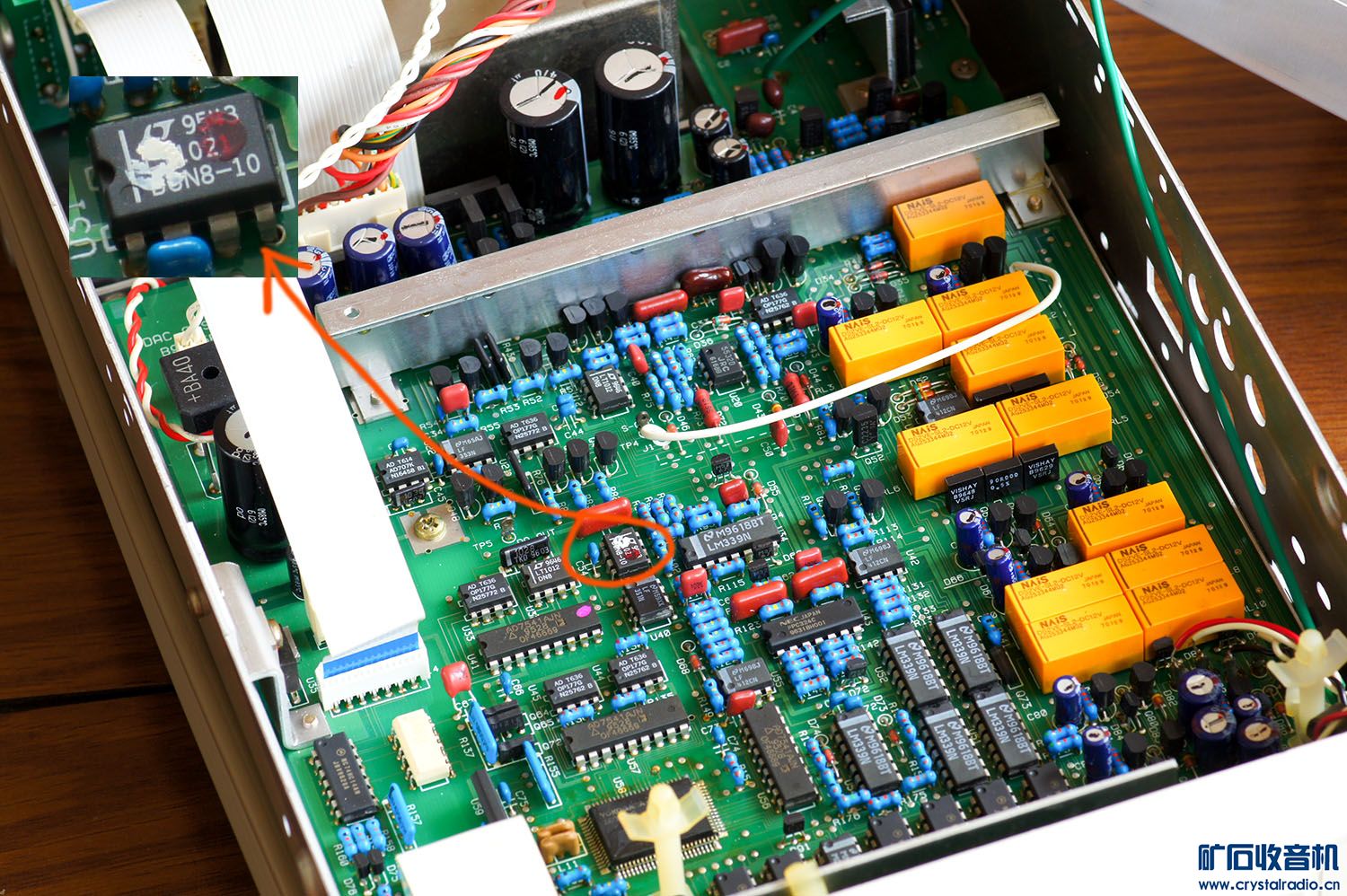

1、6626 和 7651 的基准都是 LT1021-10V

7561：

谢谢washu 老师解惑，hp6626 和横河 7651 的基准都是 LT1021-10V，又知道认识了一个正在使用的基准，过去DIY过LM358稳压电源用的是Tl431做基准，费了不少劲，不知道哪里问题关机有关机脉冲一直没有解决。谢谢。

pdshyh

washu 发表于 2019-7-1 11:55
2、区别

6626 是电源（Power Supply），它是一个精密电源，具有高分辨率、最小 1uA 的编程和回读步进， ...

知道了用途不一样他们的设备指标参数根据用途也有差异，重叠部分差距不大。hp6626a使用hp3457a台表测量很短时间电源读数就稳定，台表需要预热1-2小时，您推荐的这块电源用着精准度很稳，测试环境温度稳定基本是一条直线。

pdshyh

washu 发表于 2019-7-1 12:03
3、DAC

6626 的 DAC 是 MAX7534，高性能的 14 位乘法精密 DAC；7651 是 AD7541，12 位乘法 DAC，然后 ...

谢谢，看到DAC部分等数字电路就头大，对数字电源您上次介绍其工作原理有所了解，刚刚接触，包括单片机等，还得慢慢学习。

pdshyh

washu 发表于 2019-7-1 12:27
我不清楚当初我那台 7651 是不是不太好，总之我对它印象比较坏，

1、线性度很差，不能满足 6 位半测试需 ...

O(∩_∩)O哈哈~，您的宝贝真多，TR6120在淘宝咸鱼搜和论坛搜近期没有，为什么买横河 7651 本来想做一个基准玩，准备了好长时间知识储备，这两年做简单的线性稳压电源电子负载等，发帖子求教，在各位老师帮助下跟头咕噜的各种状况连连，所以暂时放弃了，---造船不如买船买船不如租船--看到隔壁论坛有就下手了，已经到门卫了，玩一段时间，谢谢您的一如既往的支持，谢谢。

pdshyh

      横河7651昨天到，体积小重量轻，家用地方小还是很方便，就是风扇声音大，回头换一个静音风扇。

昨天晚上通过示波器双通道测量hp6626a和 横河7651电源电压波形，设置电压均为5v，示波器50mv/div，调整电压1v等，看图形幅度总体7651略小于hp6626a，可是电源关机发现示波器仍有干扰信号。

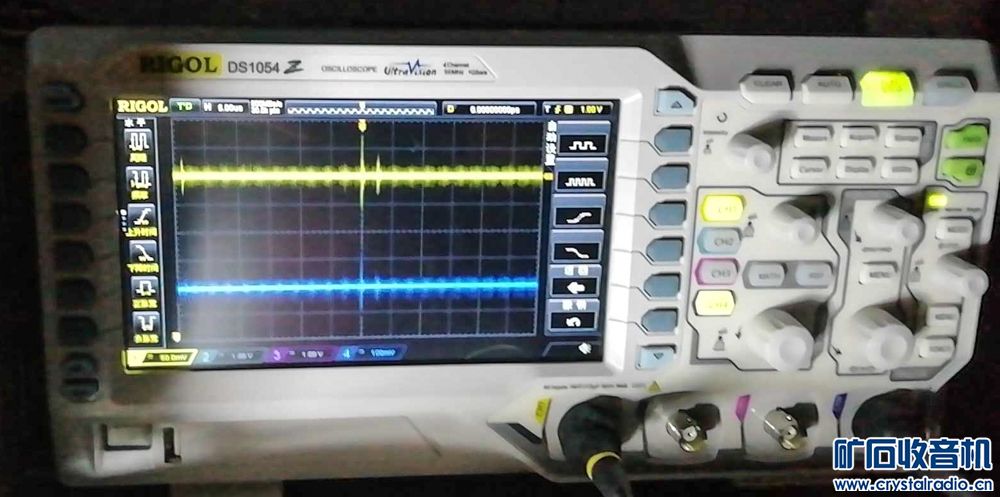

电源关机仍有杂波

电源关机仍有杂波

电源对比情况

电流测量

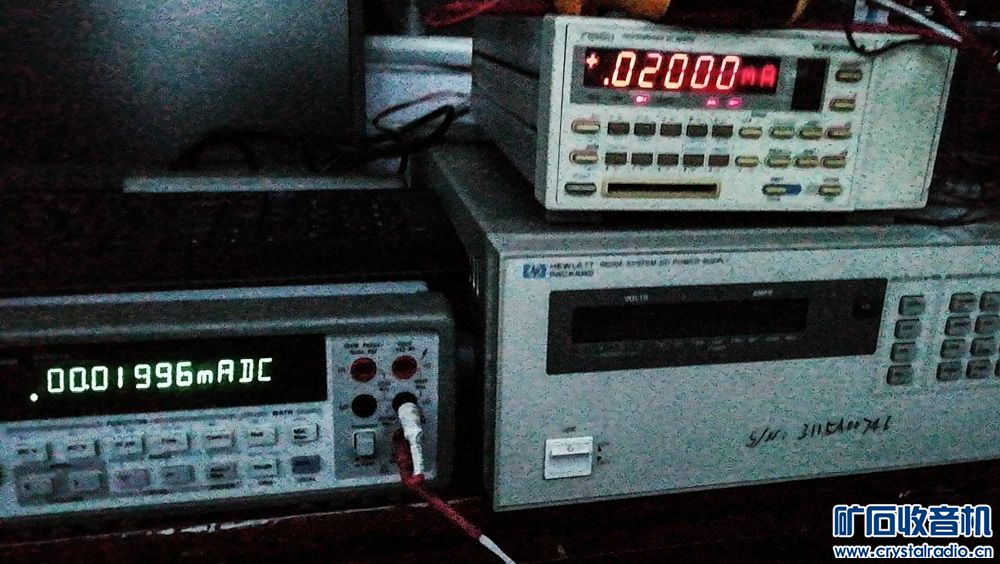

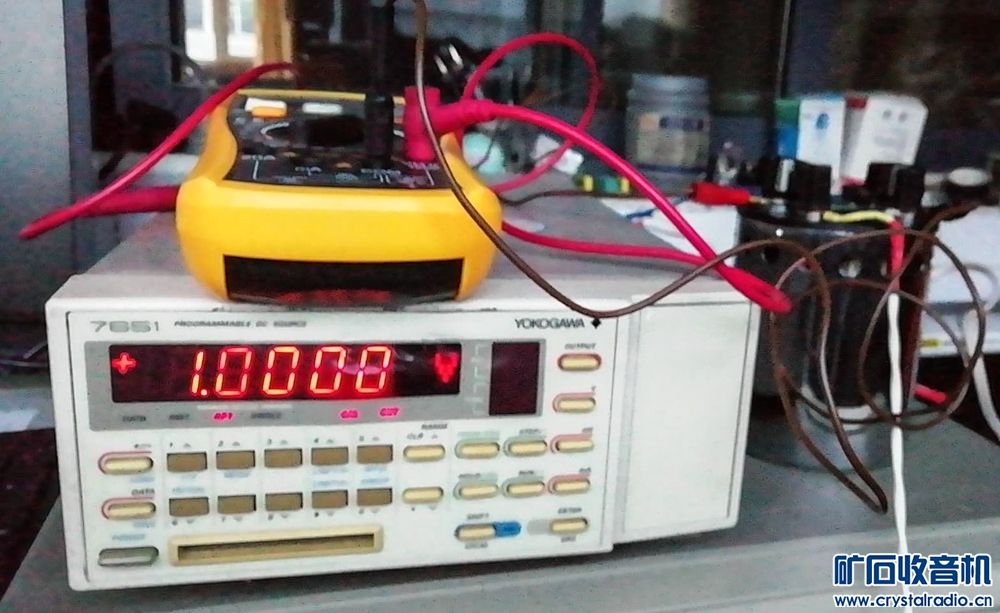

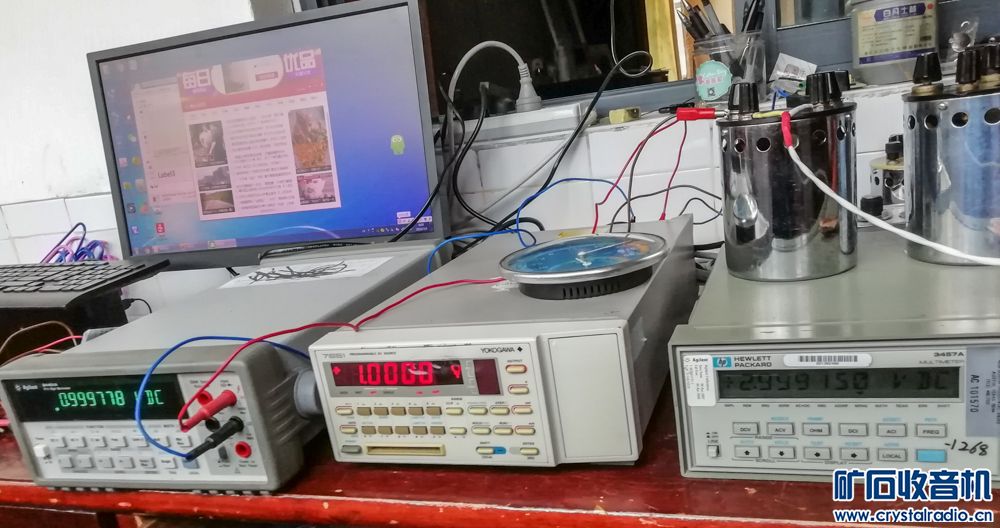

     今天早凉台温度合适，横河7651串联BZ3，100Ω电阻用hp3457a和Ag34401表测量BZ3测量接线柱电压，30v10v1v100mv10mv等，横河7651串联hp3457a电流档BZ3，1Ω电阻，Ag34401表电流档性能差些（昨天测量）用来测量BZ3测量接线柱电压。电流100ma50ma10ma等，总体电压测量10v,都是后面跳动1个字或者稳定，hp3457a电压档最低30mv，电流档最低300 μa，ag34401电压档最低100mv，电流档最低10ma，正如washu 老师推荐台表讲的那样，在直流电压电流测量中hp3457a更胜一筹，今天早测量只是观察无记录。
      以横河7651提供恒压或横流，用hp3457a串联或并联被测小电阻，测量精度不知道如何？
     过去用论坛wanwenhao1老师介绍的用胜利VC890C+手持表200mv挡测量被测电阻串联lm317稳压电源大电流的两端电压值，电流不变被测电阻换电阻箱调整电阻箱电阻使两端电压同被测电阻的电压时，电阻箱电阻阻值就是被测电阻阻值，对比测量法，虽然仪器精度不高，电源大电流不稳，玩的不亦乐乎。

washu

pdshyh 发表于 2019-7-2 10:33
横河7651昨天到，体积小重量轻，家用地方小还是很方便，就是风扇声音大，回头换一个静音风扇。

昨 ...

用 7651 作为电流源，测试微小电阻，是它最合适的用途之一，也是 DC Source 的标准用途之一。

不过，我当年对此很失望，因为不大的电流比如 1mA，DMM 自己电阻档就能提供，我们只关心比较大的比如 100mA，去测试微小电阻，而 7651 令我失望，你可以测试你那台怎么样，如果你有比如 1 欧姆的 BZ3 之类标准电阻，你可以测试看看和 6626 相比，7651 的 100mA 稳定度如何，比如从开始测试到十分钟之后，变化多大

另外作为电压源，7651 的线性度也令我失望，不清楚你那台如何，你可以用 34401 测试 7651 从 1V，2V，3V...到 12V，看看是否是完美的一次函数

pdshyh

washu 发表于 2019-7-2 22:59
用 7651 作为电流源，测试微小电阻，是它最合适的用途之一，也是 DC Source 的标准用途之一。

不过， ...

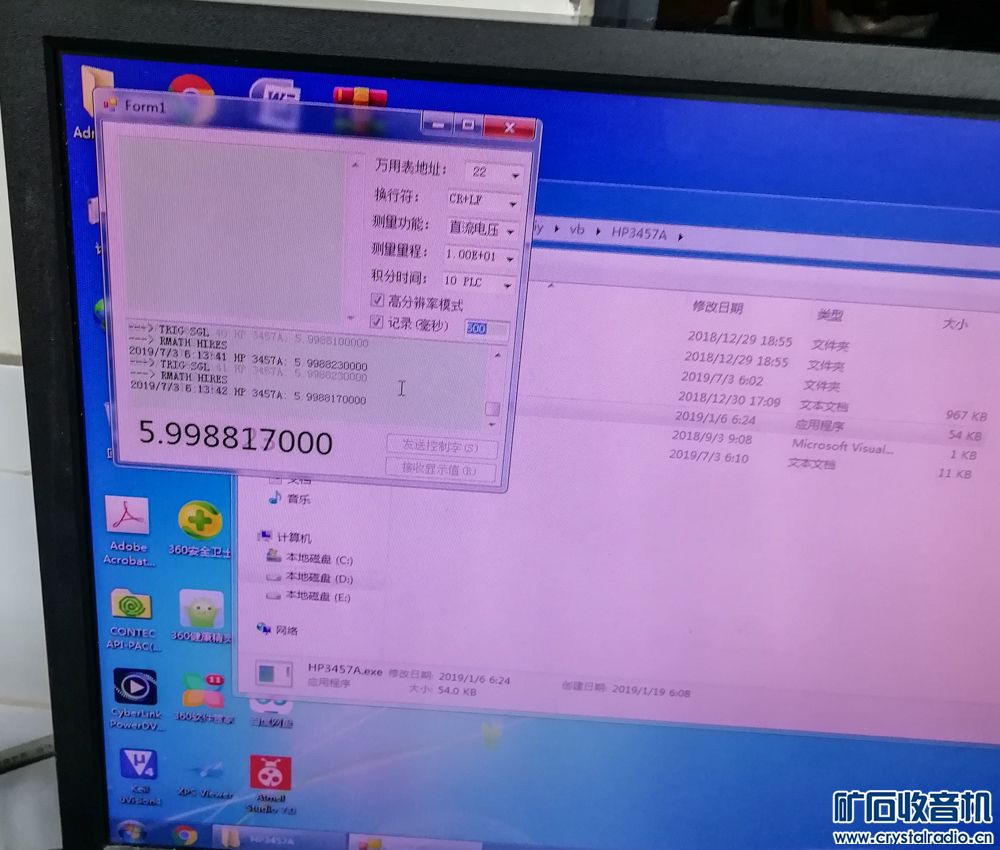

      已经进行测量，测试条件凉台温度29°-30°，横河7651、hp3457a和AG34401a，BZ3100Ω/1Ω，自制连接线，hp3457a的电压电流测量是用washu 老师的上位机软件进行自动测量记录。

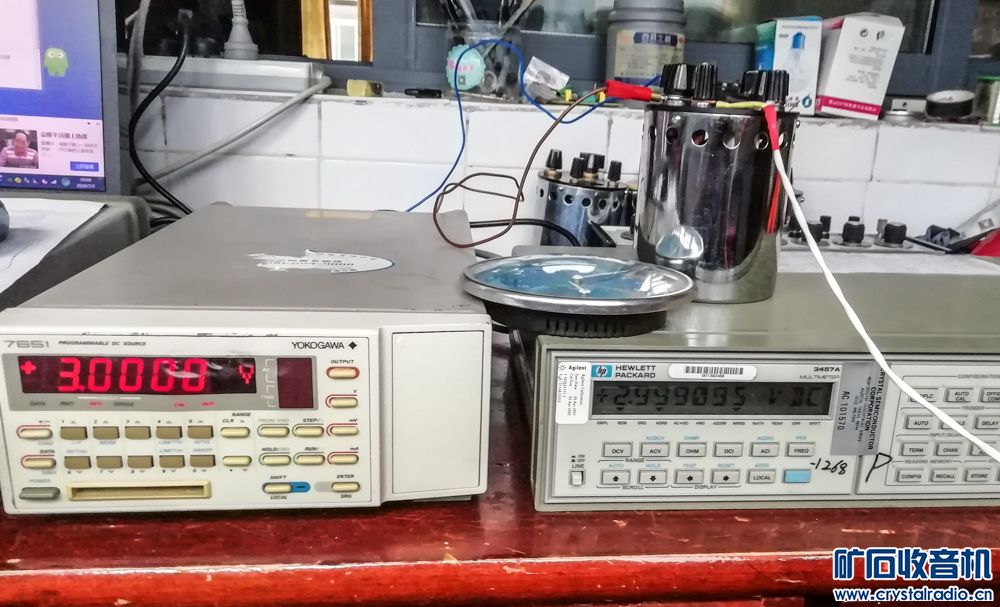

      1.开机测量横河7651设置电压3V串联BZ3/100Ω+hp3457a电压档测量BZ3/100Ω电压，2小时（AG34401a开机预热）

有两处异常供参考。
      2.1V- 12V，电压测量，设备连接同上，增加AG34401a电压档表笔在横河7651输出端子并联手动测量记录，横河7651电压由3v调整为1V然手动记录AG34401a显示电压停留约1分钟后增加1v,进入下一段测量到12v停止，测量时间约15分钟



      3.100ma测量横河7651设置电流100ma串联BZ3/1.Ω和hp3457a电流档测量，AG34401a测量BZ3电压。测量时间20分钟，AG34401a电压测量单位是mv,/1Ω可以转换为mA。



      以上测量图表中有数据的为手工记录曲线。

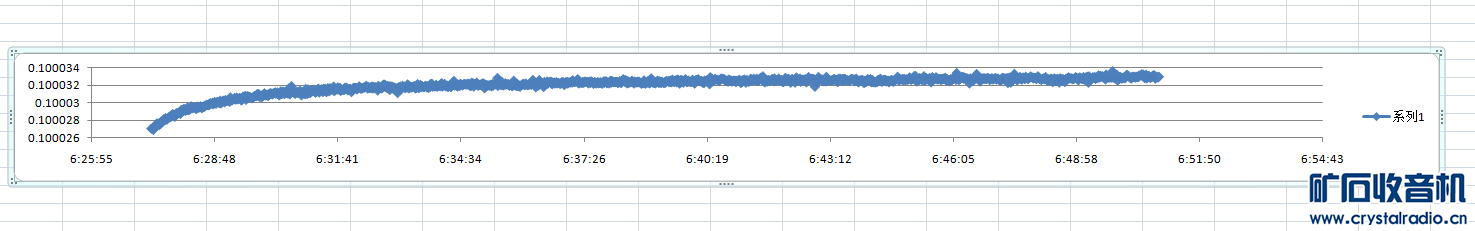

      100ma测量看曲线不太好看，绝对数AG34401a表测量数据尾数由4.9μa增加到最大5.7μa增加0.8μa。，7651设置电流100ma串联BZ3/1.Ω和hp3457a电流档手动测量测量，准备用上位机AG34401a测量BZ3电压自动测量，看看什么情况，hp3457a过去测量感觉老是飘，hp3457a表测量最小尾数27μa-最大33μa，增加6μa。手工记录是观察读数中间值人为因素多。

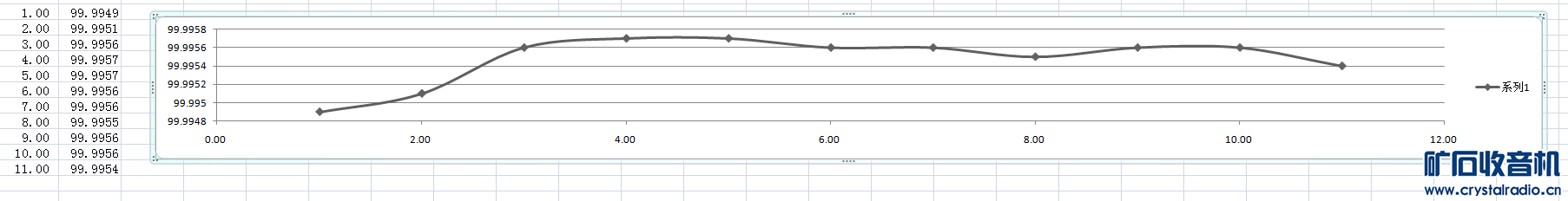

      线性测量图出来了相关度如何不知道怎么算的，先把资料传上去，网上搜搜看怎么做。
    和hp6626a100ma对比回头做。。。。。。。。。。。。。。。。

补充内容 (2019-7-4 09:04):
忘记了，电流测量应该用万用表的电压档测量bz3，电阻电压计算电流准确度高，周末在重新测量。
