玩转UT136B+

品银阁

hgjdwx 发表于 2019-3-30 14:02
我搞维修的，经常在线测电阻，测量值和标称基本一致的可以确定是好的，测量值大于标称的可以确定是坏的， ...

仔细看了一下你的说法，在线电阻值判断法，这是一种批量专用的方法，可以快速判断电路大约正常，但这种方法只是个例，它有很强局限性，也没有标称这种说法，测量一块好的阻值对比不明相同电路阻值来判断，这种方法一般只针对同一型号万用表，没有普遍性，因为不同型号万用表电阻档输出电压都会有差异（更换万用表需要重新取值好的来对比）。个人习惯不同，做这种工作我用的是二极管反向压降法，异曲同工，大品牌之间二极管压降取值很相近，所以换不同型号的表时能取得大概一致的测量结果，我只需要先测量一只二极管对比一下就能用了，呵呵。

1017613085

品银阁 发表于 2019-3-30 17:12
呃，几个灯挺好玩的。测量速度没有136B+快，更别说我超频后的136B+了，手动档没有自动档快你敢信？

这个我信，手动档好多表没自动快，新版胜利9801A+——9804A+都没手动挡快

1017613085

优利德UT136B+网传有多种BUG，比如电容档测400UF左右电容换档换不过来现象，不知你的怎么样

品银阁

1017613085 发表于 2019-3-30 18:29
优利德UT136B+网传有多种BUG，比如电容档测400UF左右电容换档换不过来现象，不知你的怎么样

应该有吧，只听说过这一个BUG啊，还有啥？我没有那个容量的电容，所以不清楚，有也无所谓，我测电容不多，不在乎

ztq

品银阁 发表于 2019-3-30 12:01
是吗，请例举需要用到手动的领域。看来这功能还是有一定的需求嘛，这芯片支持手自一体，你需要哪个档位？ ...

对于必须手动挡的情况你没有碰到而已。可能你的测量领域不涉及这类电路。这和经历关系不大和对电路和仪器理解程度有关。我比如买万用表不仅要看有没有手动量程切换还要实测电压档的电容

ztq

品银阁 发表于 2019-3-30 14:56
这不是抬杠，维修中在线测量经常用。你说的是错误，只能说你不精于此道，在线测量电阻值需要正反各一次来 ...

管子的pn结电压和管子是pnp还是npn无关，而是和材料有关一般硅管0.7v左右，锗管和肖特基管比较低0.4-0.1*v。
一般信号电路主要是硅管，为了在线电阻测试方便并取得更好的一致性，现代万用表电阻档的趋势是降低开路电压到0.6v以下。低阻档甚至要降到0.2v以下甚至更低。
正反向电阻测试其实不能算是个准确测量的方法，只能是有golden sample前提下trouble shooting的快捷方法。但对于熟悉电路的人来说一般是测量之前根据电路和仪器的特性对测量读数范围有大概的估计，测量是用来印证自己的分析的。这点上10楼那位hgjdwx明显是位高手，你没看懂人家的意思

品银阁

ztq 发表于 2019-3-30 19:38
管子的pn结电压和管子是pnp还是npn无关，而是和材料有关一般硅管0.7v左右，锗管和肖特基管比较低0.4-0. ...

高个毛，刚想起个事，这表的电阻档输出电压是反的，二极管档是正的，所以疑惑了他，我用二极管判断所以没毛病。

品银阁

ztq 发表于 2019-3-30 19:38
管子的pn结电压和管子是pnp还是npn无关，而是和材料有关一般硅管0.7v左右，锗管和肖特基管比较低0.4-0. ...

前面说了，电阻在线测量只能是估算值，并不准确，正反各测一次可以减小旁路干扰仅此而已。手动档的问题你反应给优利德也没用，这芯片就没这功能，懂？

品银阁

ztq 发表于 2019-3-30 19:38
管子的pn结电压和管子是pnp还是npn无关，而是和材料有关一般硅管0.7v左右，锗管和肖特基管比较低0.4-0. ...

17楼我早就补答过一次了，当时没想起电阻档电压相反的事。维修习惯不同，他用电阻我用压降。

品银阁

ztq 发表于 2019-3-30 19:15
对于必须手动挡的情况你没有碰到而已。可能你的测量领域不涉及这类电路。这和经历关系不大和对电路和仪 ...

手动档我确实不需要，只需要一块反应速度快的表，快速判定。高频与跳变信号电路我用波的，所以无任何困扰，这个领域用一网友的话来说：再渣的波对万用表也是神一样的存在

sandan

hgjdwx 发表于 2019-3-30 14:02
我搞维修的，经常在线测电阻，测量值和标称基本一致的可以确定是好的，测量值大于标称的可以确定是坏的， ...

测电源开关管D极的DCV？

本坛看到（有人发过贴）


我只用自动档，没量程锁定？（有时？）

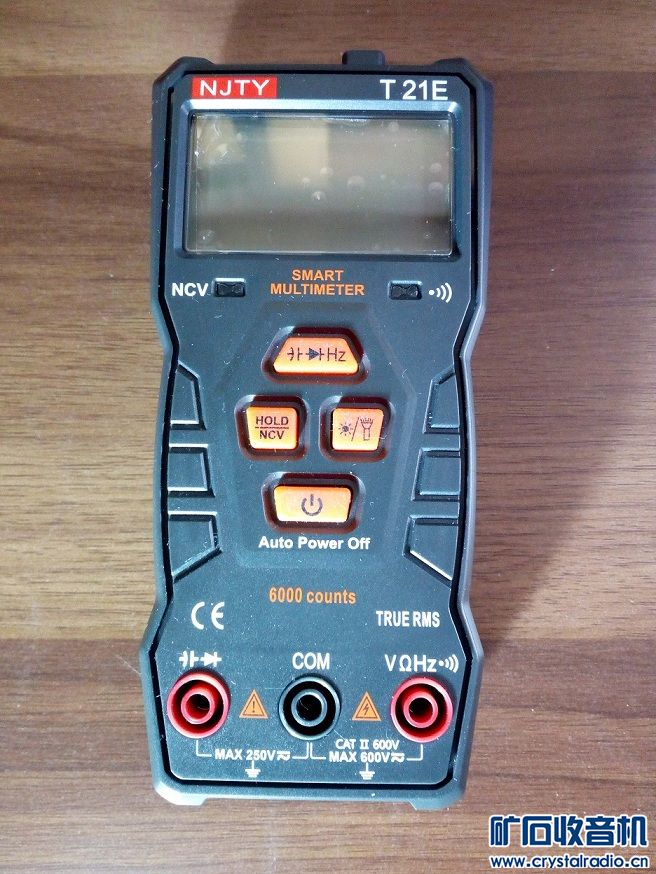

下面这表子是全自动，没有量程锁定，但电阻挡飞快
傻怪表

品银阁

hgjdwx 发表于 2019-3-30 14:02
我搞维修的，经常在线测电阻，测量值和标称基本一致的可以确定是好的，测量值大于标称的可以确定是坏的， ...

最后更正一下补答，散步回来后我想起这表测电阻时正负极是反的，哈哈，你测量的时候相当于使用了反向压降法，所以得出来的习惯性阻值很异常。这表刚到手时我测了一下，因为不用这方法检测就把这事忘了。习惯用电阻测量法的确实要注意这表是反的。

hgjdwx

品银阁 发表于 2019-3-30 14:56
这不是抬杠，维修中在线测量经常用。你说的是错误，只能说你不精于此道，在线测量电阻值需要正反各一次来 ...

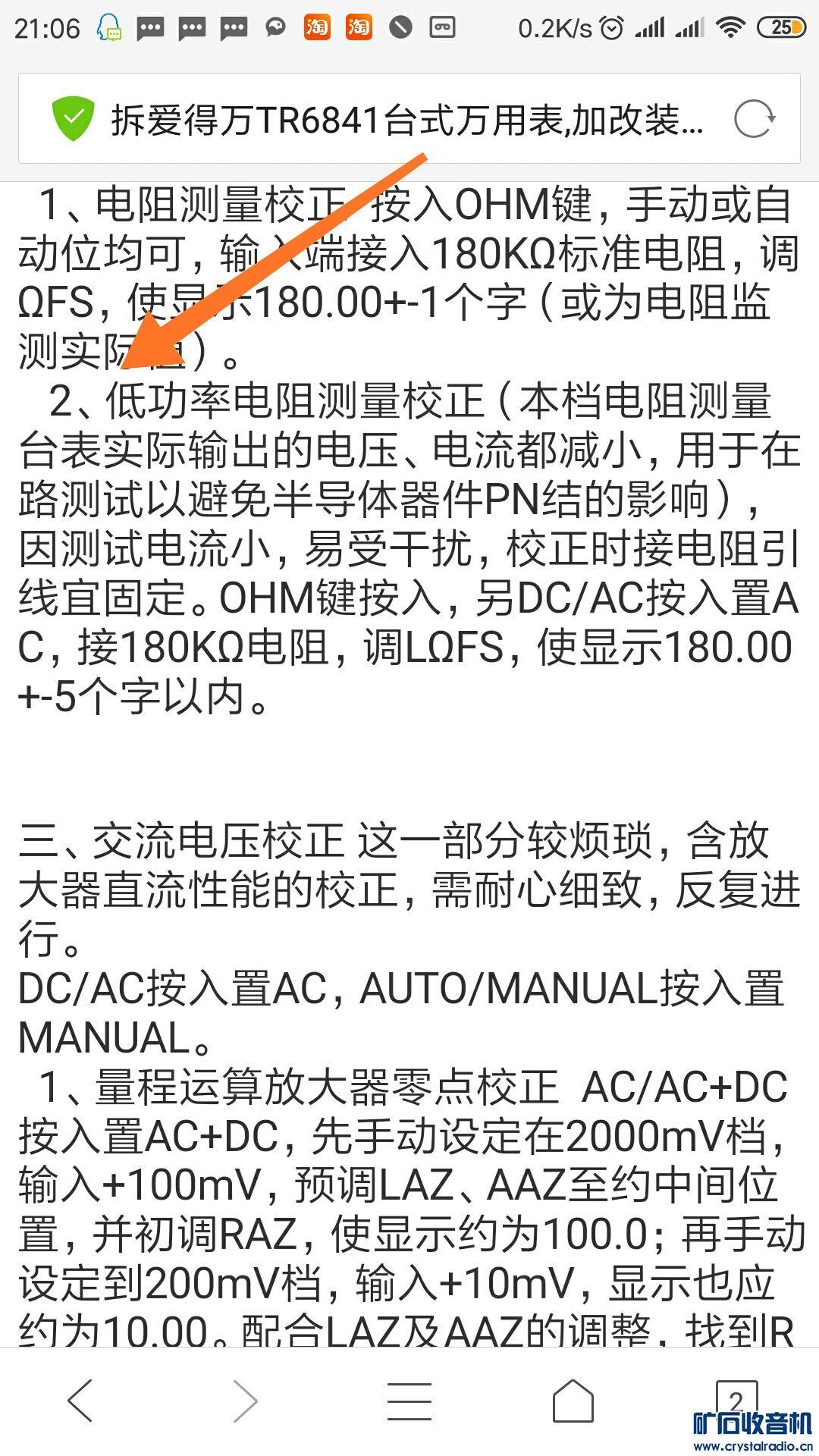

我当然知道可以正反测两次，如果能测一次谁想测两次，遇到并联正反两个PN结的测两次还是错误的（问题是在线测，大多没有电路图，为在线测个电阻你不会再去分析它的外围并联电路吧），所以我们都力求一次得到相对可靠的结果，最理想的还是万用表能提供较低的测试电压（满量程最好低于0.2v），为此部分台式万用表还增设了一个低功率测电阻功能，符号标示为LOΩ或LOW OHM。主要要求满量程电压要低，开路电压稍高一点也没事，只有部分手持表满量程电压较低，达到0.4甚至0.2v以下，像安捷伦U1272A开路电压3.2v，但满量程电压只有0.21v，就比较适合在线测电阻，但是它的速度我不满意，1.8秒。
你说这个表自动挡比别的手动挡的速度还快，没错，我知道。但是如果它有手动挡，它的自动挡不会快过它的手动挡吧。还有27楼师傅说的，测开关电源开关管漏极的DCV，不手动锁定量程？你测测看！

品银阁

sandan 发表于 2019-3-30 22:08
测电源开关管D极的DCV？

本坛看到（有人发过贴）

这东西玩玩可以，就不要推荐给新人了，小电压电阻分不清、也没电流档。老手用不上，新人也蒙圈，不知道拿来干什么，至少目前智能判断的表短板太明显，都还没达到实用阶段。

品银阁

hgjdwx 发表于 2019-3-30 22:38
我当然知道可以正反两次，如果能测一次谁想测两次，遇到并联正反两个PN结的测两次还是错误的（问题是在 ...

开关管D极电压？测这个干什么用？量它有没有跳变就能判断控制单元有没有工作，准不准不是万用表能搞定的，有些是常频，有些是跳频，你量出个稳定的数值不是更诡异吗？ 136B+轻松抓到跳变信号，还要看它跳动的频率，高频会给出一个平均值，低频数字跳动。136B+测这个信号如果你用直流档会提示你有交流信号，屌不屌？
