无线电杂志1978~1979 有一6P1推挽电路介绍，哪位朋友有。。。

daxian50

zhong21642 发表于 2019-2-10 08:58
重发，attachimg]11376773[/attachimg]

[上图的那个电容是普通电容，不是电解，在10期有更正，问题是G ...

你说的那个地方，是没有耦合电容的。因为下一级是剖相电路，栅极有很高的电位，所以可以直接连接前一级的屏极，形成直偶连接。

zhong21642

daxian50 发表于 2019-2-10 09:07
你说的那个地方，是没有耦合电容的。因为下一级是剖相电路，栅极有很高的电位，所以可以直接连接前一级的 ...

欢迎指正，学习了，是啊，G4的8脚阴极电阻也很大，没看清楚，没细看，谢谢

探索abc

于海旺 发表于 2019-2-10 06:32
两个图都是对的，第1个图是电压负反馈，第2个图是电压电流串联（复合）负反馈。

谢谢于版指教！
第1图 那个电解标错了，图中标注的电容值却不是电解而是电容。。。 那个地方如果是个电解 就没有电压负反馈的作用了。。。


向于老师请教：6P1单端标准接法，6P1输入推动电压是8.8V 、阴极对地电压12.5V、屛对阴电压250V 吗？

于海旺

zhong21642 发表于 2019-2-10 08:58
重发，attachimg]11376773[/attachimg]

[上图的那个电容是普通电容，不是电解，在10期有更正，问题是G ...

没有错。这是直耦电路不需要加交连电容的。至于阴极电容错印成电解符号，也不足为奇，哪里会有0.01μ的电解啊。

于海旺

探索abc 发表于 2019-2-10 17:04
谢谢于版指教！
第1图 那个电解标错了，图中标注的电容值却不是电解而是电容。。。 那个 ...

阴极电容错印成电解符号，不足为奇，不是什么错误，哪里会有0.01μ的电解啊。以前的纸介（非极性）电容，封皮表面有一黑圈，在这里它是接地的。

探索abc

于海旺 发表于 2019-2-10 17:24
阴极电容错印成电解符号，不足为奇，不是什么错误，哪里会有0.01μ的电解啊。以前的纸介（非极性）电容， ...

向于老师请教：6P1单端标准接法，6P1输入推动电压是8.8V 、阴极对地电压12.5V、屛对阴电压250V 吗？

探索abc

daxian50 发表于 2019-2-10 04:36
两个图都没错，上面的图，是双频道放大器，推挽部分是负责低频音频放大的，下面的单端负责中高音频放大。 ...

谢谢指教！

1楼和2楼 的2张图，1楼是分压倒向电路，2楼是 屛-阴分割倒向电路，      【请教】这2个电路各有哪些优、缺点？
2楼的电路 高频差些，那么1楼电路的高频也差吗？

探索abc

zhong21642 发表于 2019-2-10 08:46
78年那个图 ：由输出牛次级引入的大环负反馈--到推动级管的阴极那处好像不对啊。。。
请见下图：红 ... ...

【上图的那个电容是普通电容，不是电解，在10期有更正。。。】

哦  后来更正了！  我光看到那个电解电容的符号了，那就不对了。。。

于海旺

探索abc 发表于 2019-2-10 17:04
谢谢于版指教！
第1图 那个电解标错了，图中标注的电容值却不是电解而是电容。。。 那个 ...

一般电路图不做特殊说明其标注的电压都是指对地的电压。80年代--2000年家用电器随机要求带电路图，其所标电压都是对地电压（直流电路）且上面都特别说明是用500型万用表测量的。

探索abc

于海旺 发表于 2019-2-10 18:15
一般电路图不做特殊说明其标注的电压都是指对地的电压。80年代--2000年家用电器随机要求带电路图，其所标 ...

向于老师请教：
1.您的6P1推挽A图中，6P1栅极引入-24V电压，其作用是为了使推动级更容易推动末级6P1吗？
2.为什么要取-24V呢？是否特意要取约2倍于 6P1阴极对地电压12.5V？   这个  -24V是依据6P1 哪个参数而定的呢？

于海旺

探索abc 发表于 2019-2-10 18:21
向于老师请教：
1.您的6P1推挽A图中，6P1栅极引入-24V电压，其作用是为了使推动级更容易推动末级6P1 ...

电子管曲线决定，6P1甲乙类推挽，屛压250V时，固偏-24V（这里用25V），自偏-15V。甲类单端，250V屛压栅偏-12.5V。

探索abc

于海旺 发表于 2019-2-10 18:48
电子管曲线决定，6P1甲乙类推挽，屛压250V时，固偏-24V（这里用25V），自偏-15V。甲类单端，250V屛压栅 ...

谢谢于老师的指教！

能反应出 【 6P1甲乙类推挽，屛压250V时，固偏-24V（这里用25V），自偏-15V】的 电子管曲线图 ，您有吗？能上传这一图吗？我想看看这曲线图是啥样子。。。。

于海旺

探索abc 发表于 2019-2-10 19:11
谢谢于老师的指教！

能反应出 【 6P1甲乙类推挽，屛压250V时，固偏-24V（这里用25V）， ...

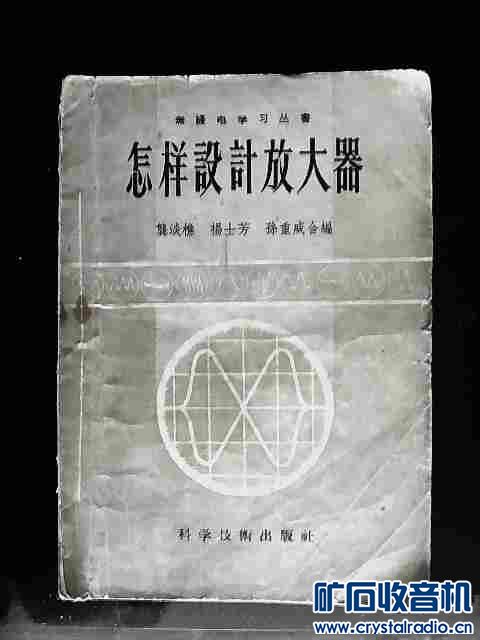

这个问题不是能够在网上可以说清楚的。你弄这本书读一读吧。好像有电子版。

探索abc

于海旺 发表于 2019-2-10 19:44
这个问题不是能够在网上可以说清楚的。你弄这本书读一读吧。好像有电子版。

哦 比较复杂！   非常谢谢于版的推荐！ 我去找一找。。。

柳雨儿

zhong21642 发表于 2019-2-9 19:56
是这个吧？

这是81年无线电里的。
