砸开一个可控硅看一看内部是什么样的

qbqian55 · 发表于 2018-10-23 19:52:57

边上有白硅胶的是可控硅晶体，底下应该垫一片银片的。再下边就是散热的壳体。

shzyzlj · 发表于 2018-10-23 19:54:13

6215289yy 发表于 2018-10-23 19:46
这个叫水冷却单向可控硅，（两冷夹板压紧疏水冷却）电流在200A，耐压1500V左右。大多用于中频炉精铸设备上 ...

谢谢科普，多学了一点知识。

shzyzlj · 发表于 2018-10-23 19:55:11

qbqian55 发表于 2018-10-23 19:52
边上有白硅胶的是可控硅晶体，底下应该垫一片银片的。再下边就是散热的壳体。

是的，很正确。

往事已去 · 发表于 2018-11-6 08:11:30

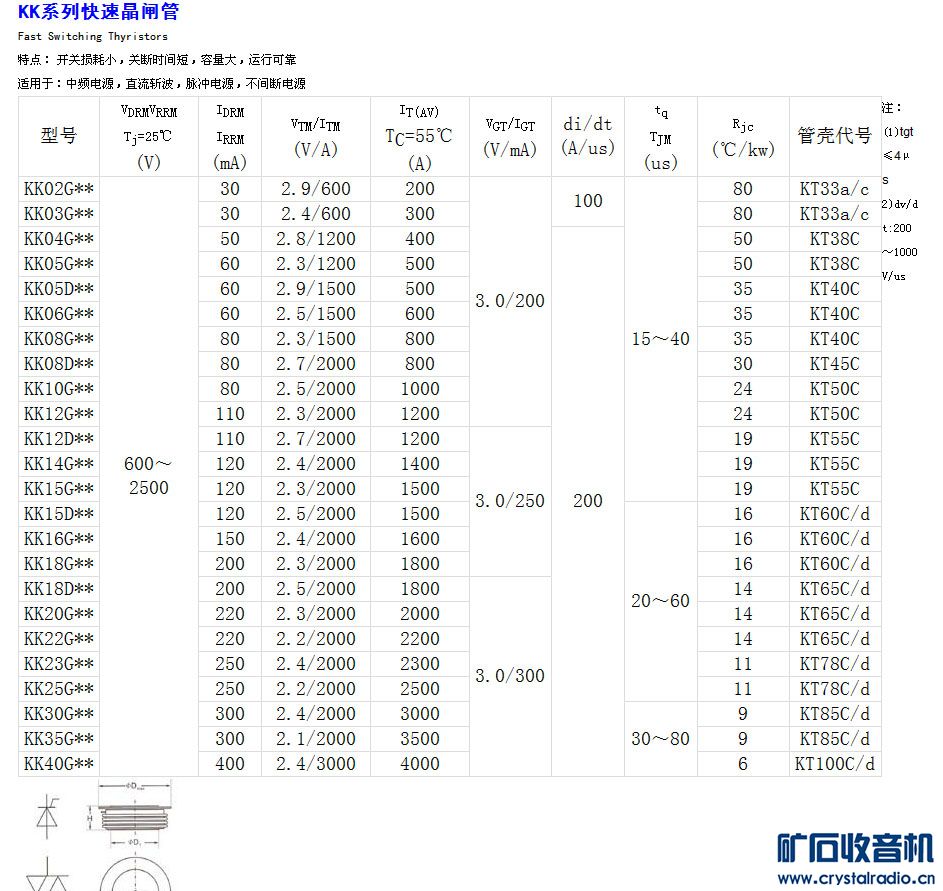

快速可控硅，这种外形都是大家伙。不知道外壳和芯片是怎么连接的，把那么大电流引出来？芯片没有烧的痕迹。

shzyzlj · 发表于 2018-11-6 13:43:11

往事已去发表于 2018-11-6 08:11
快速可控硅，这种外形都是大家伙。不知道外壳和芯片是怎么连接的，把那么大电流引出来？芯片没有烧的痕迹。 ...

谢谢提供了参考数据，晶片没有烧焦的痕迹，但已经击穿了短路了。

HuangChun · 发表于 2018-11-6 22:52:56

之前的工业级的产品，不知道现在的产品有没有偷工减料啊

hijklmn · 发表于 2018-11-6 23:37:53

怎么还清华的

gdwylx · 发表于 2018-12-4 07:10:50

发辉余热，见识了。。。

儒商 · 发表于 2018-12-4 07:32:13

这是大功率板式可控硅，散热需外加散热器~~~！

metellan · 发表于 2018-12-4 07:43:36

往事已去发表于 2018-11-6 08:11
快速可控硅，这种外形都是大家伙。不知道外壳和芯片是怎么连接的，把那么大电流引出来？芯片没有烧的痕迹。 ...

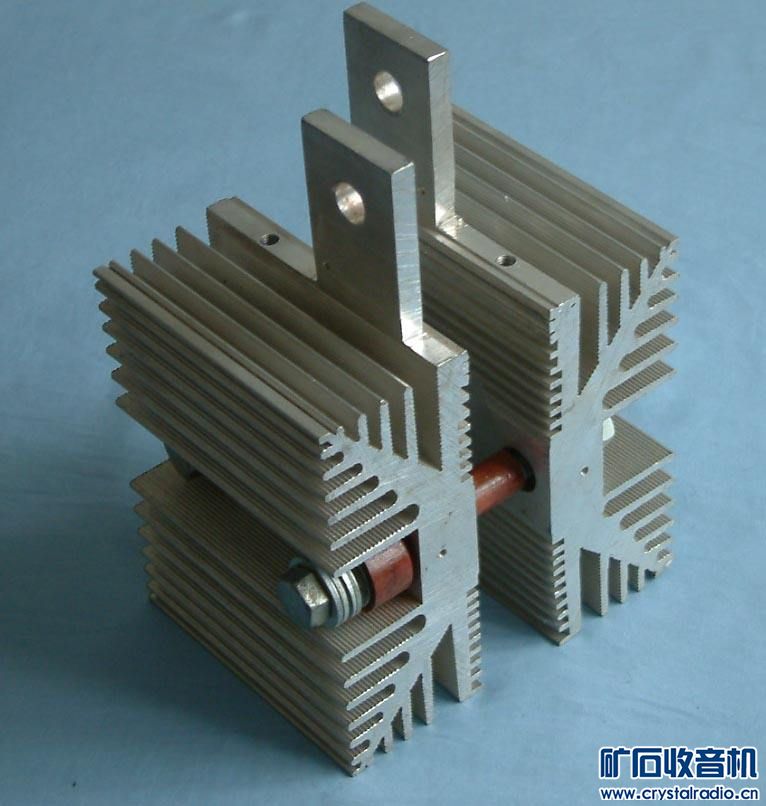

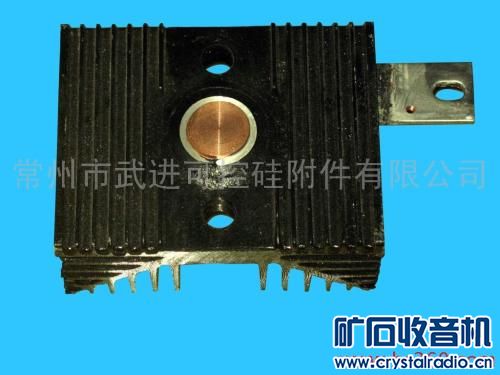

这种器件两侧需要用带有圆形紫铜凸台的压铸散热器压紧，靠压力紧密接触来导电和散热。

紧固这种散热器是个技术活。过紧或者压偏都会损坏可控硅晶片，松了又会接触不良和过热。


兰贵烦 · 发表于 2018-12-4 08:40:03

把银刮下来打戒指

shzyzlj · 发表于 2018-12-4 14:00:57

兰贵烦发表于 2018-12-4 08:40
把银刮下来打戒指

银镀层太薄了，几乎刮不下来。

233553 · 发表于 2018-12-4 17:16:22

高精度紫铜垫是导热的

TYF · 发表于 2018-12-7 09:44:54

这种可控硅安装散热片力度是有技术要求的，松了容易引起内部接触不良，太紧了容易损坏内部芯片。

shzyzlj · 发表于 2018-12-7 16:32:12

TYF 发表于 2018-12-7 09:44
这种可控硅安装散热片力度是有技术要求的，松了容易引起内部接触不良，太紧了容易损坏内部芯片。

学习了，原来认为压的越紧散热越好，以后使用要小心一点，都是贵重的东西，压坏了很可惜。
