万用表总结第一篇MF3万用表

zhangchaozzk · 发表于 2018-8-14 23:40:17

本帖最后由 zhangchaozzk 于 2018-8-14 23:47 编辑

zhangchaozzk · 发表于 2018-8-14 23:51:32

本帖最后由 zhangchaozzk 于 2018-8-14 23:54 编辑

7，73年MF14万用表（72年-73年左右有透明电路板的MF14,这里展现的是73年的）

8，75年MF14万用表

zhangchaozzk · 发表于 2018-8-14 23:58:37

10，76年MF14万用表

11，80年MF14万用表

12，81年MF14万用表

13，82年MF14万用表

14，83年MF14万用表

zhangchaozzk · 发表于 2018-8-15 00:01:33

15，80年代星牌MF14万用表

16，90年代以及以后的星牌MF14万用表

zhangchaozzk · 发表于 2018-8-15 00:07:49

17，上海第四电表厂有限公司MF14万用表

18，其他厂MF14万用表
（1）永跃仪表厂（冲牌MF14后期也是色环逐渐增多了，表头盖也改成贴纸了）

（2）温州仪表厂MF14万用表（早期也没有DF标志（全称是DENGFENG），后期才有的）

（3）上海国光MF14万用表（后期加上了申星的标志）

（4）上海教育MF14万用表

zhangchaozzk · 发表于 2018-8-15 00:15:17

18

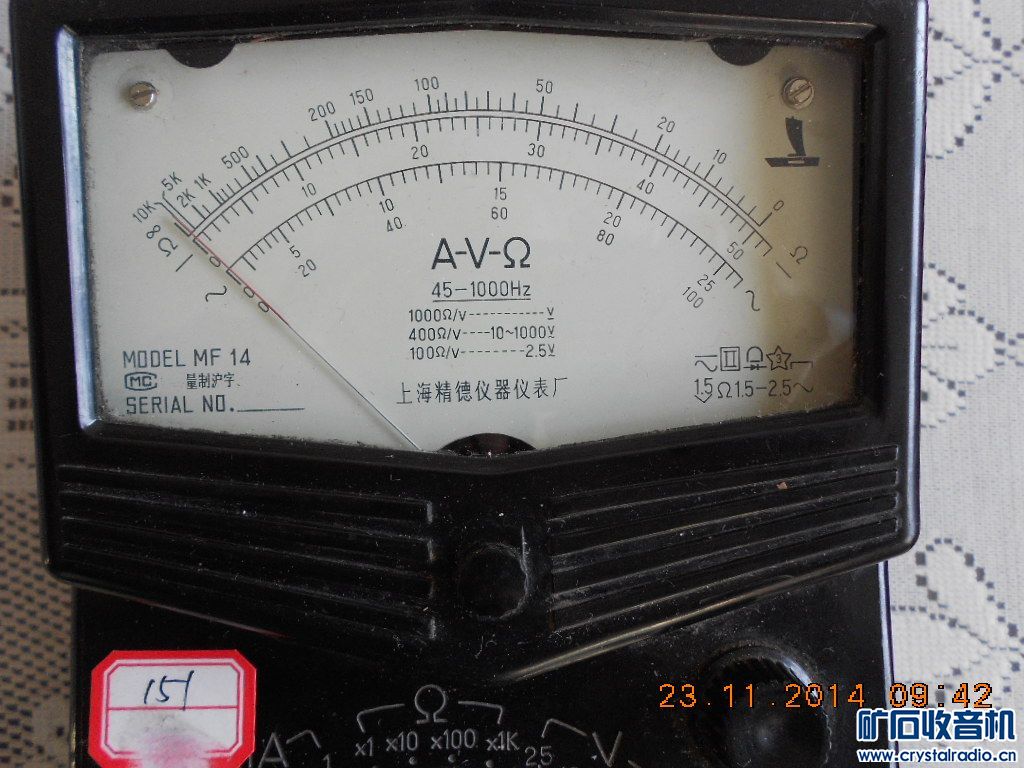

（5）精益与精艺MF14万用表（后期都各自加上了自己的标志，其中精艺MF14有内磁表头版本的）

（6）烟台MF14万用表

（7）上海精德与上海华夏MF14万用表（应该都是内磁表头版本的）

（8）南京金川仪表厂MF14万用表（应该是内磁表头印刷电路板版本的）

zhangchaozzk · 发表于 2018-8-15 00:20:51

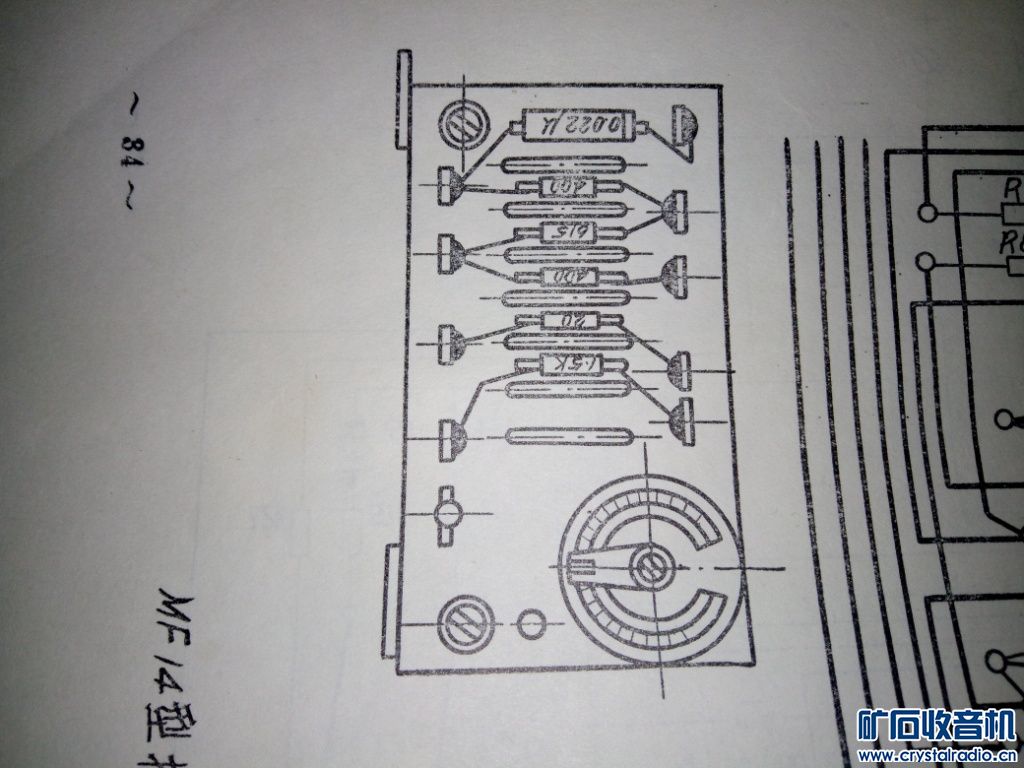

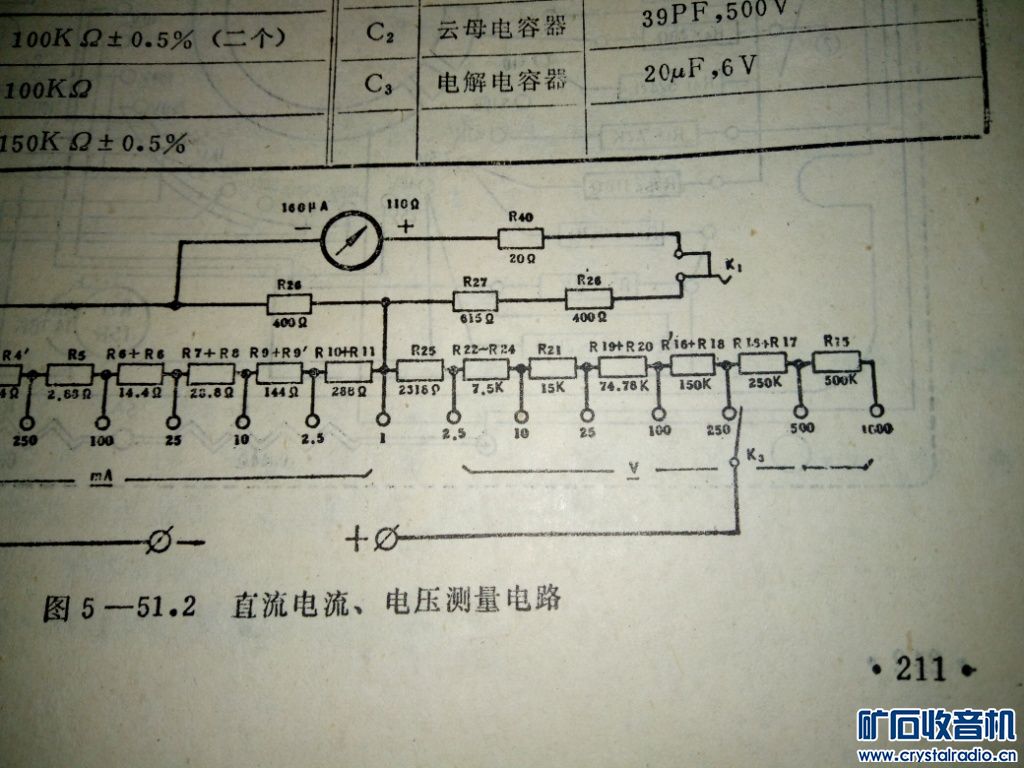

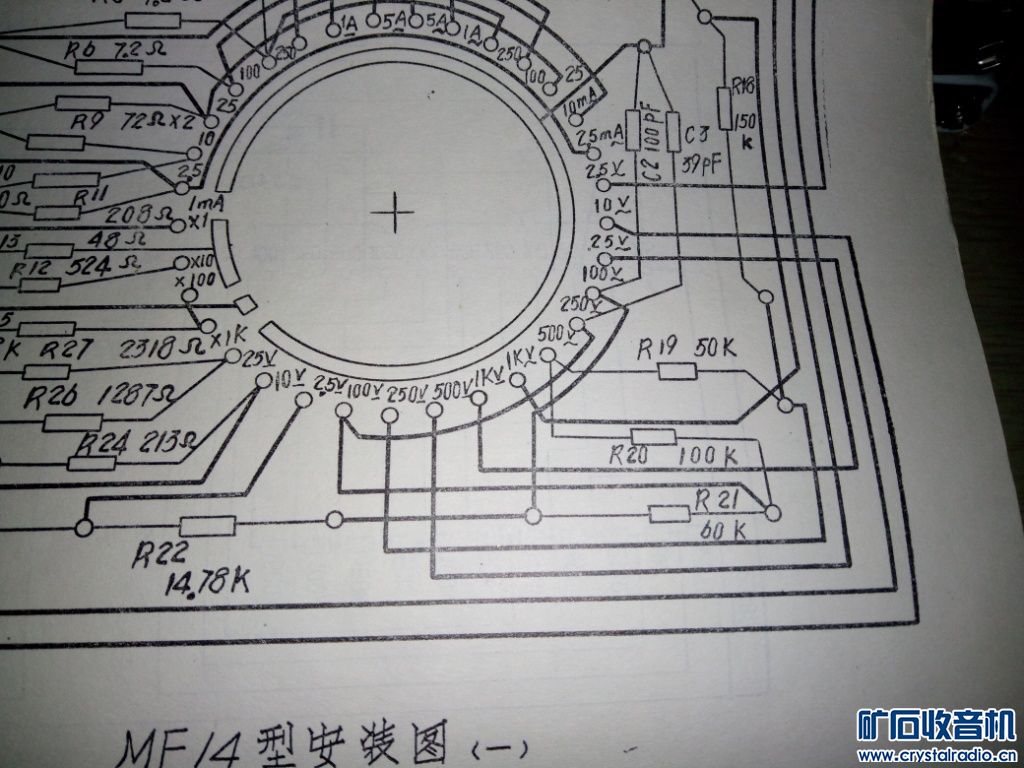

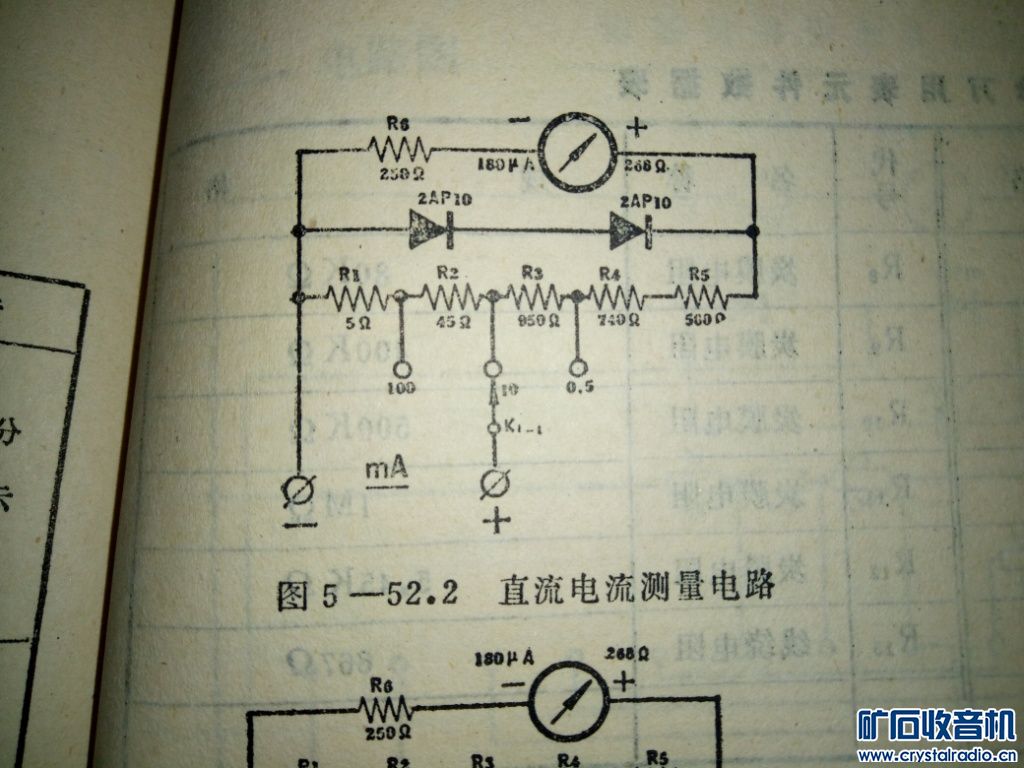

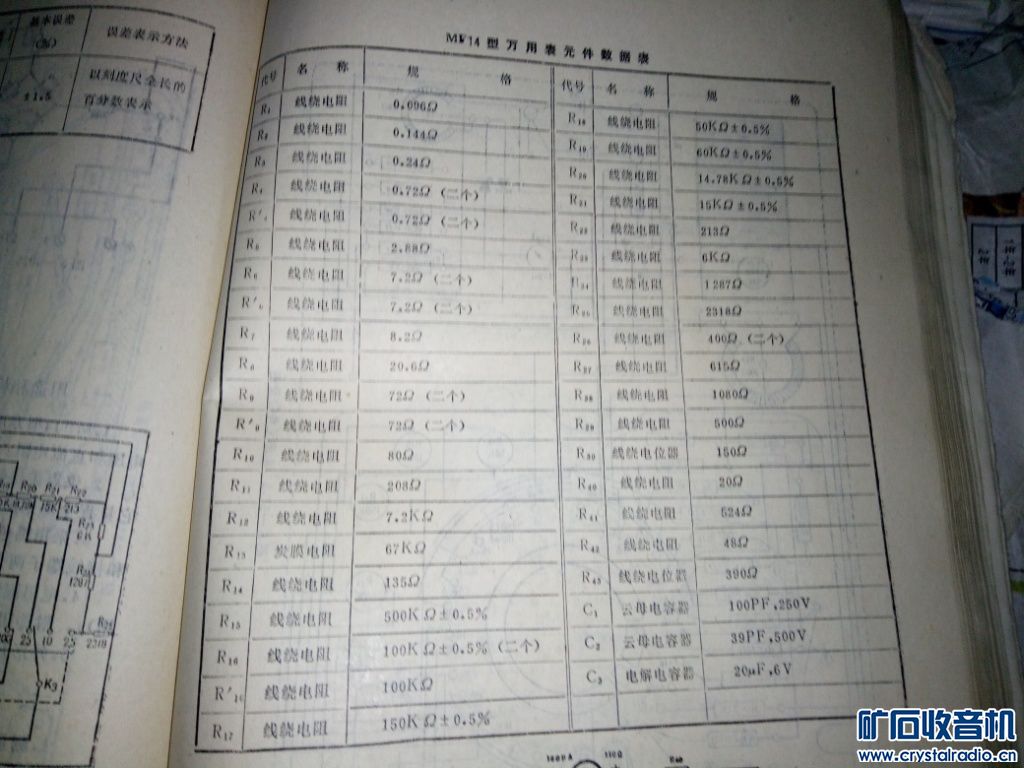

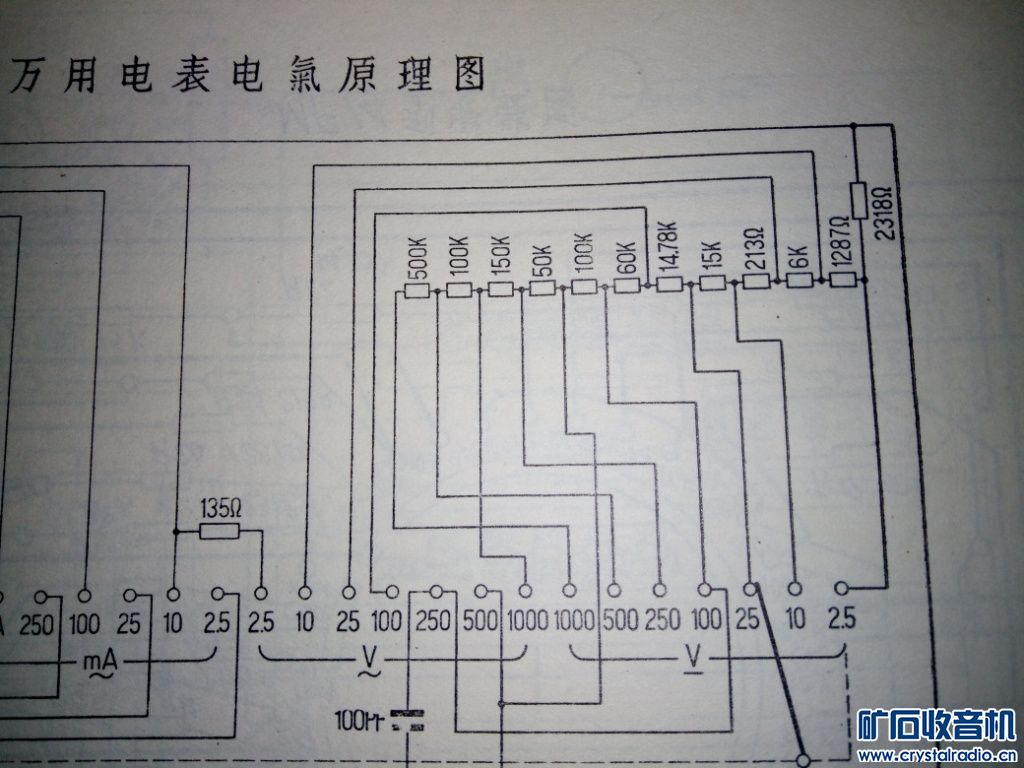

19，简单介绍与原理图（摘自万用表维修手册和上海第四电表厂维修手册）
（1）遵义14万用表

zhangchaozzk · 发表于 2018-8-15 00:23:20

19

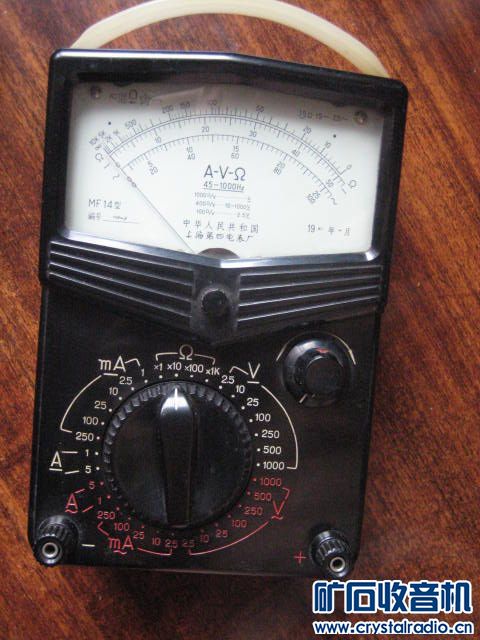

（2）上海第四电表厂MF14万用表

shabigupiao · 发表于 2018-8-15 07:19:30

资料很有用

2020482 · 发表于 2018-8-15 09:43:35

看到这些老指针表挺亲切的，毕竟使用过的时间长，现在还喜欢用虽然数字表也不算少。

zhangchaozzk · 发表于 2018-8-15 16:53:59

万用表总结第十四篇，MF15万用表，图摘自矿坛，广坛以及7788，在此向拍摄者表示感谢

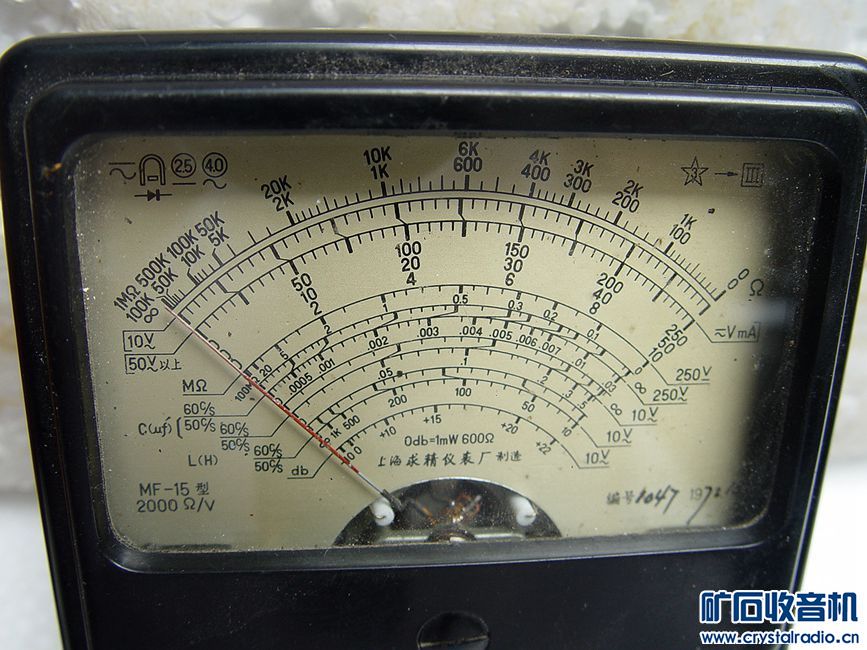

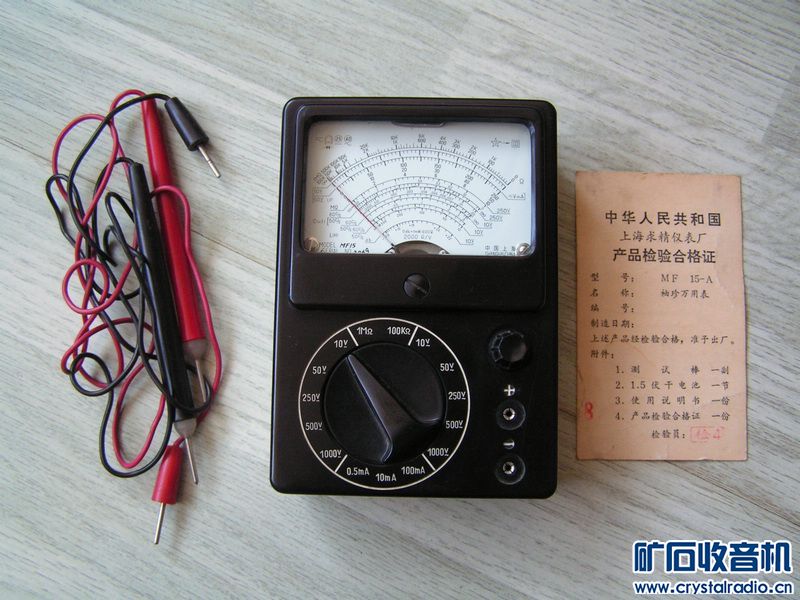

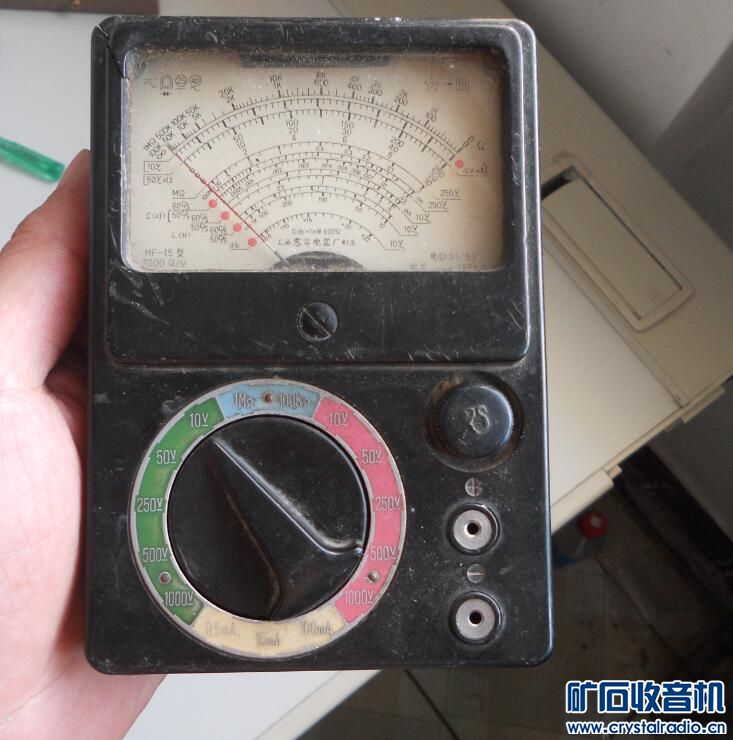

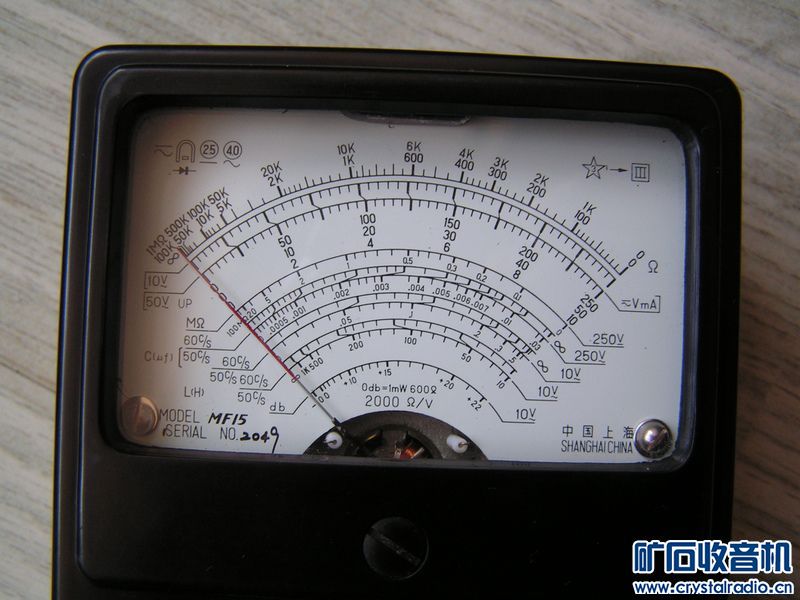

1，震华仪表厂MF15万用表

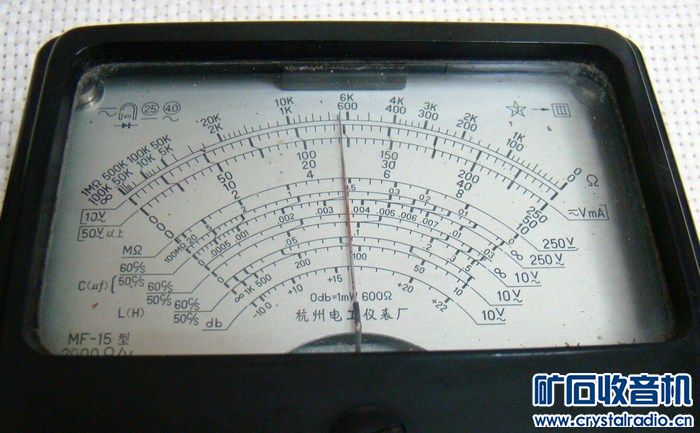

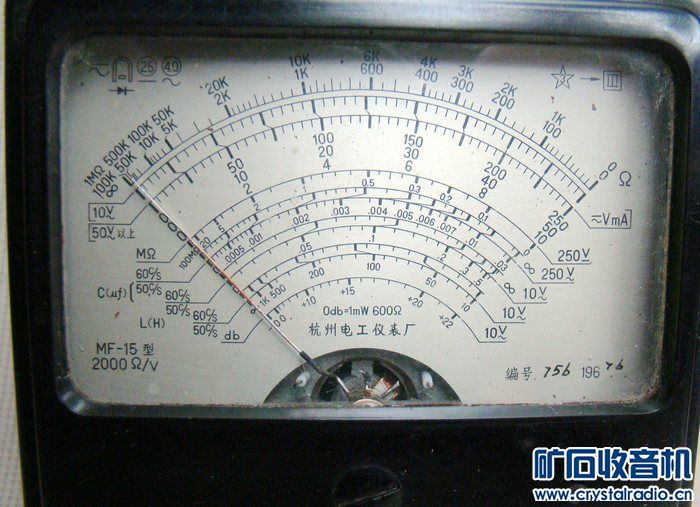

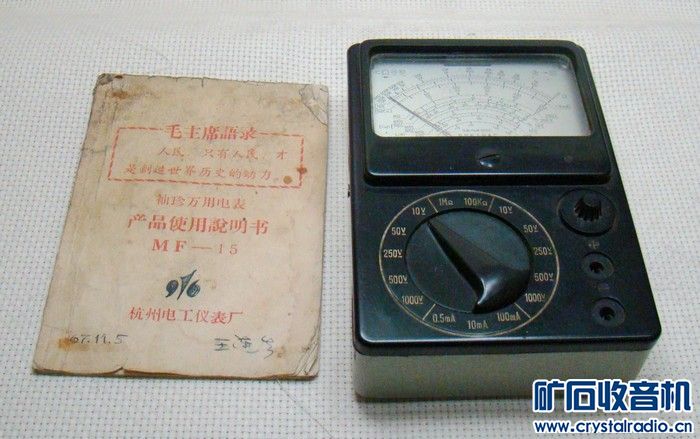

2，杭州MF15万用表

zhangchaozzk · 发表于 2018-8-15 16:56:29

本帖最后由 zhangchaozzk 于 2018-8-15 16:59 编辑

3，求精仪表厂MF15万用表（求精后期MF15万用表也好像改成碳素针了，内磁外磁表头不知道）

zhangchaozzk · 发表于 2018-8-15 16:58:42

本帖最后由 zhangchaozzk 于 2018-8-15 18:13 编辑

4，青岛MF15万用表

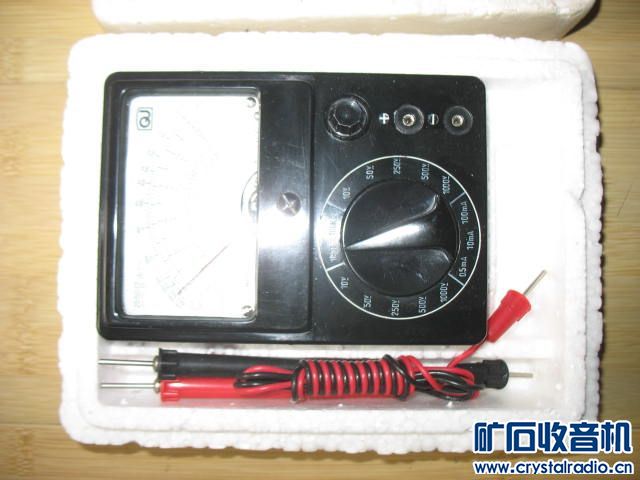

5，新的震华MF15万用表

6，哈精益MF15万用表

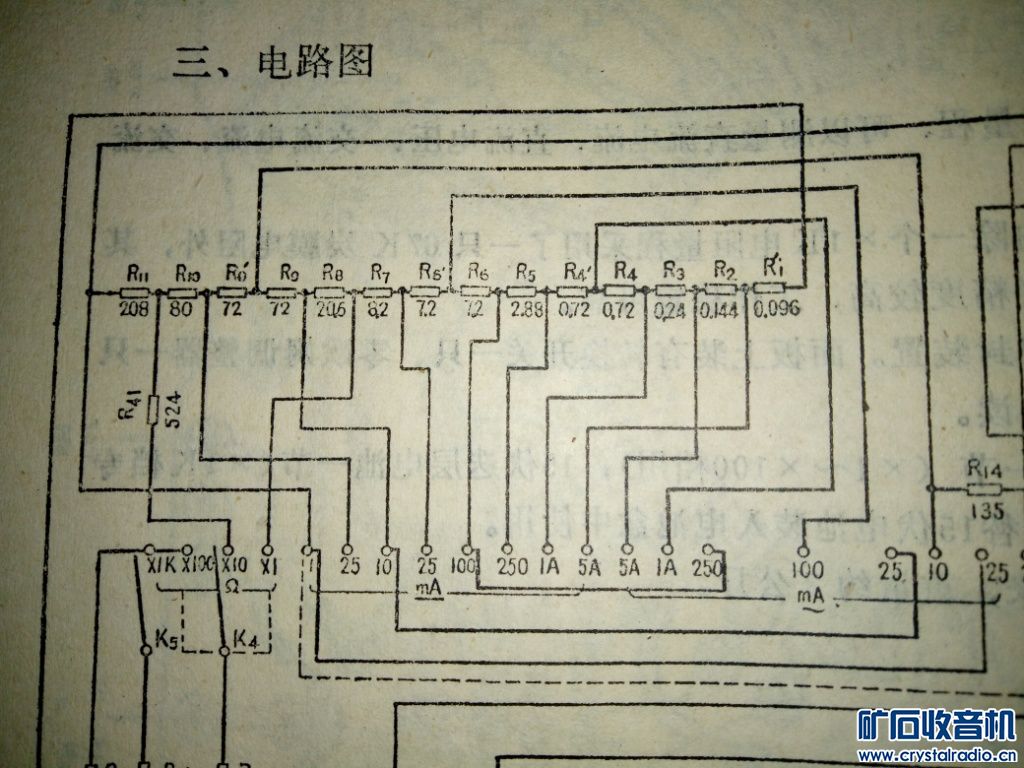

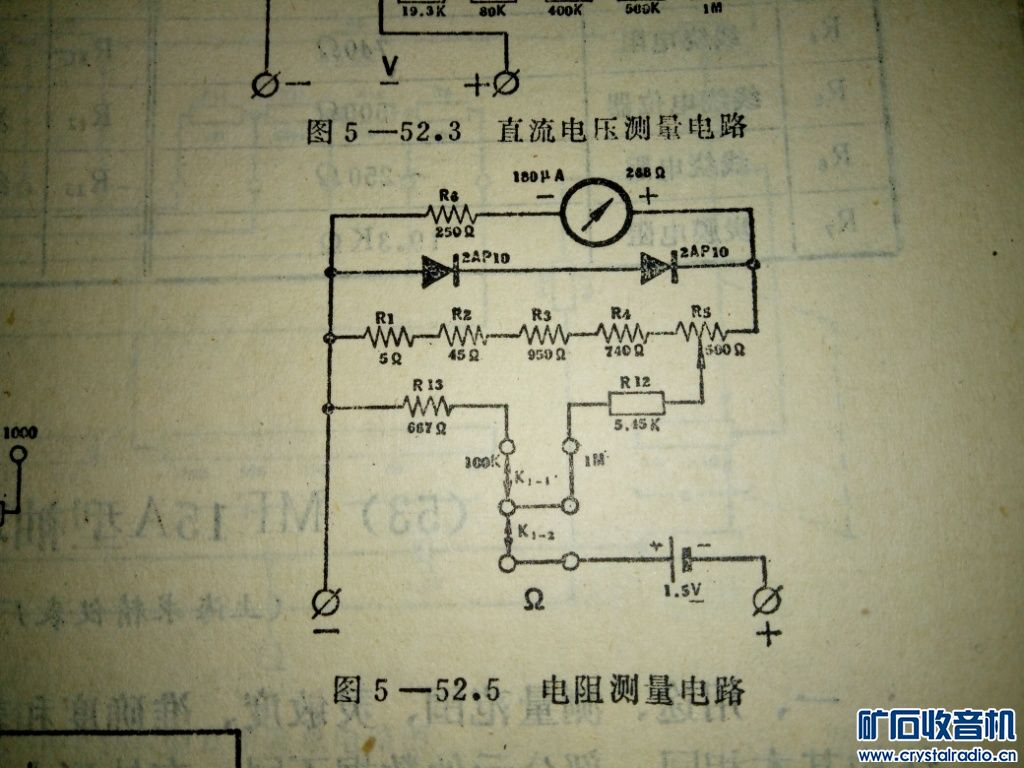

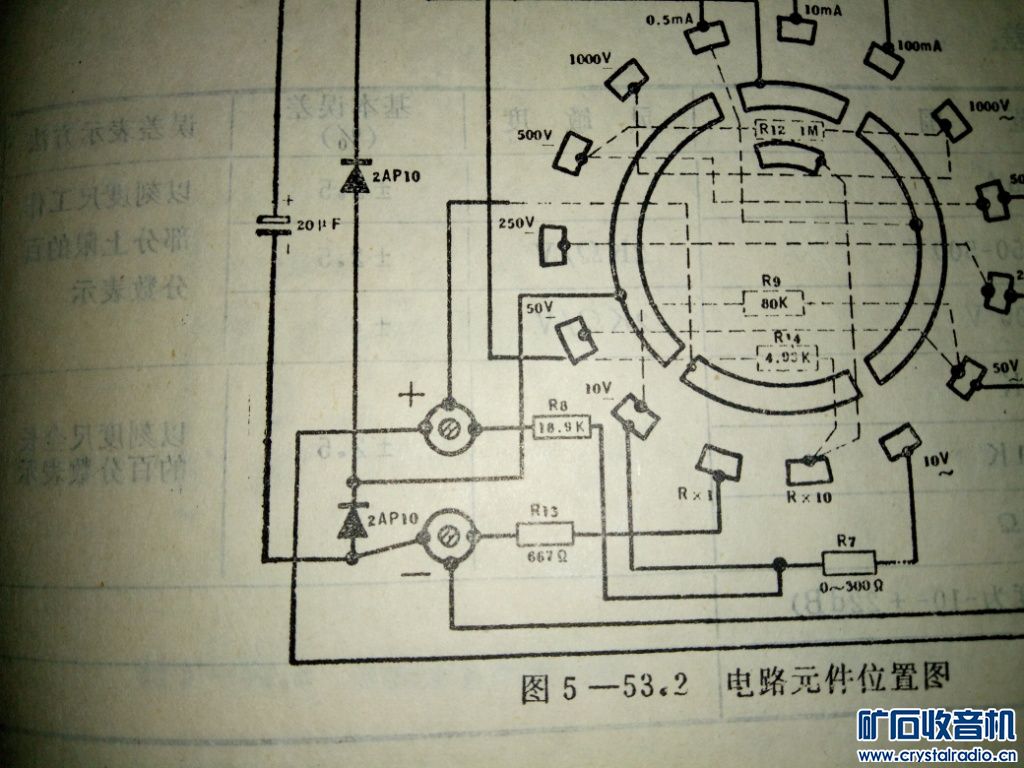

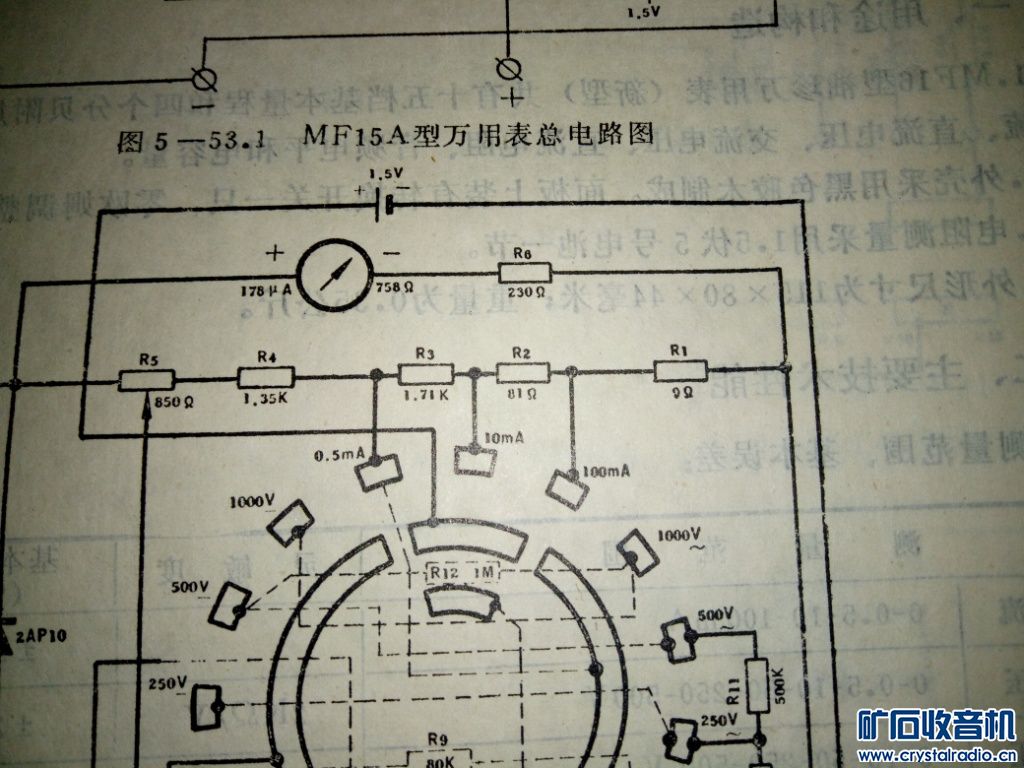

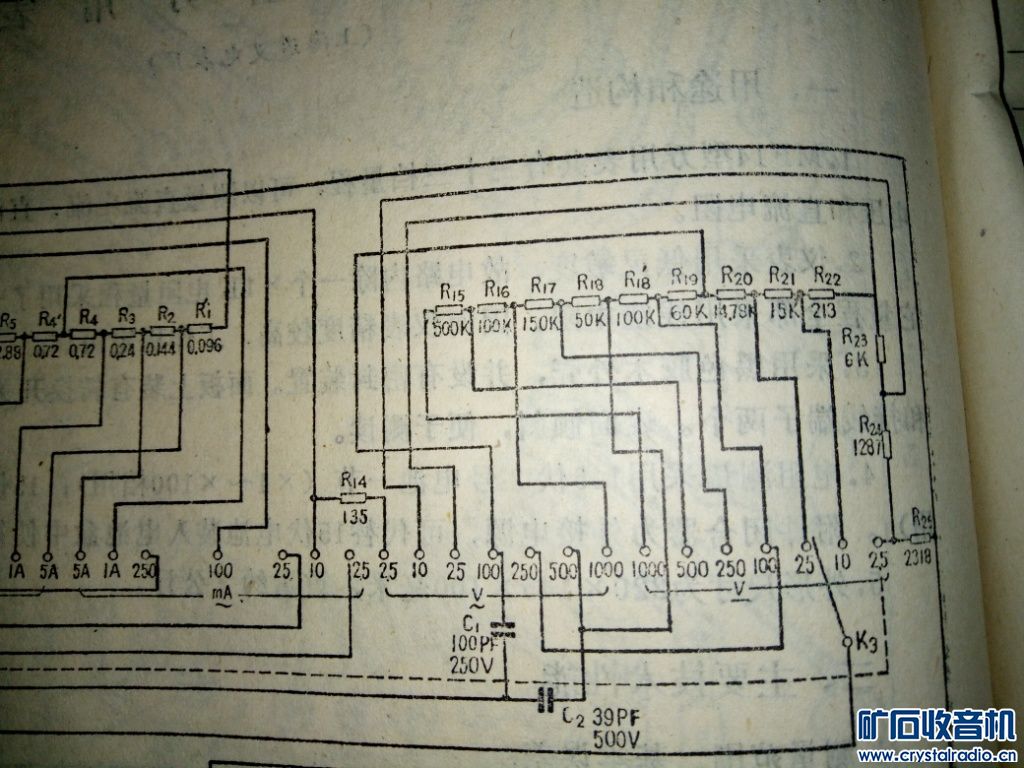

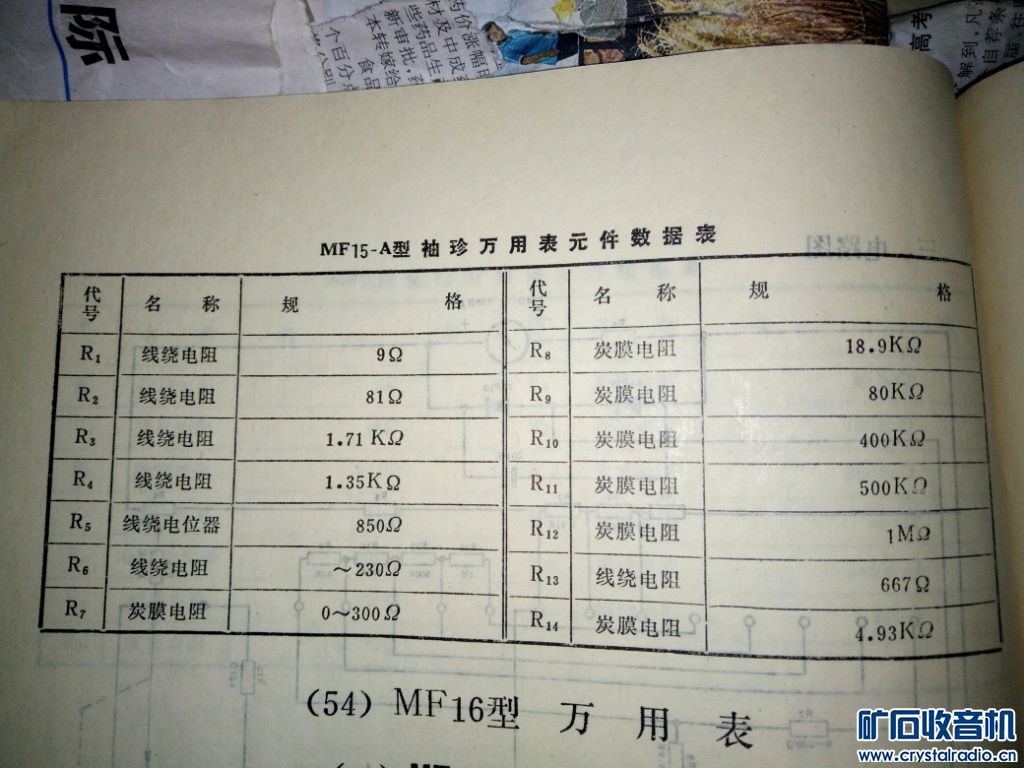

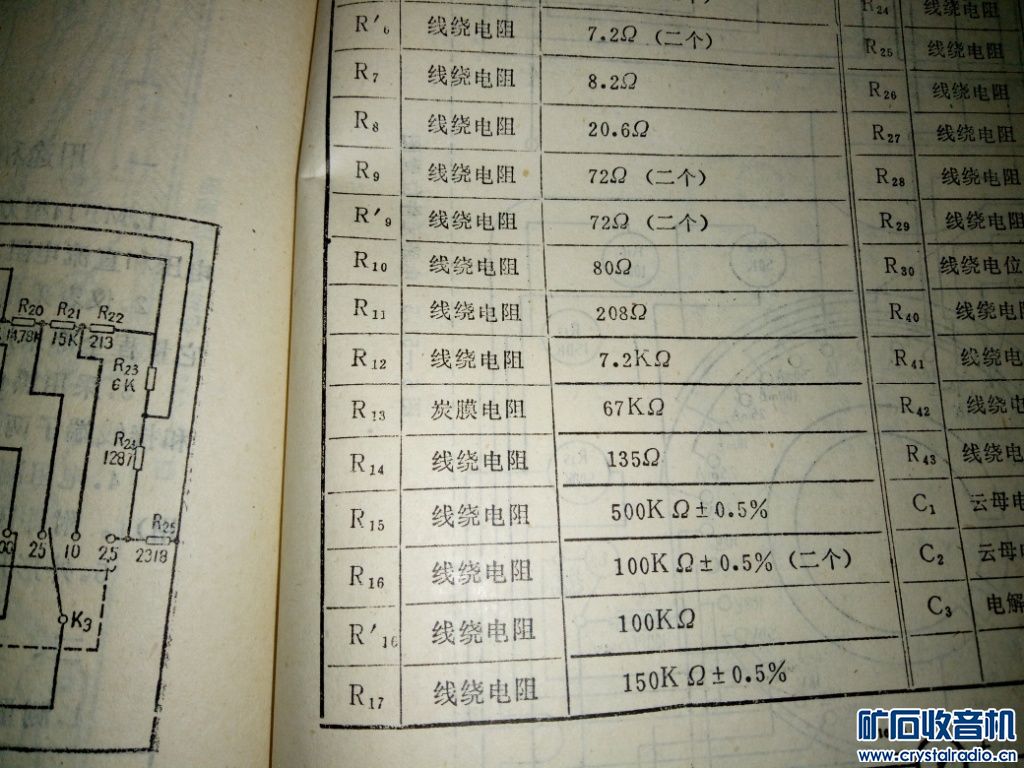

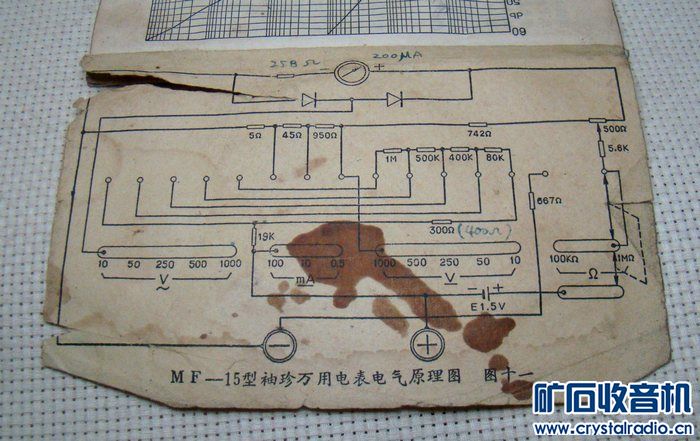

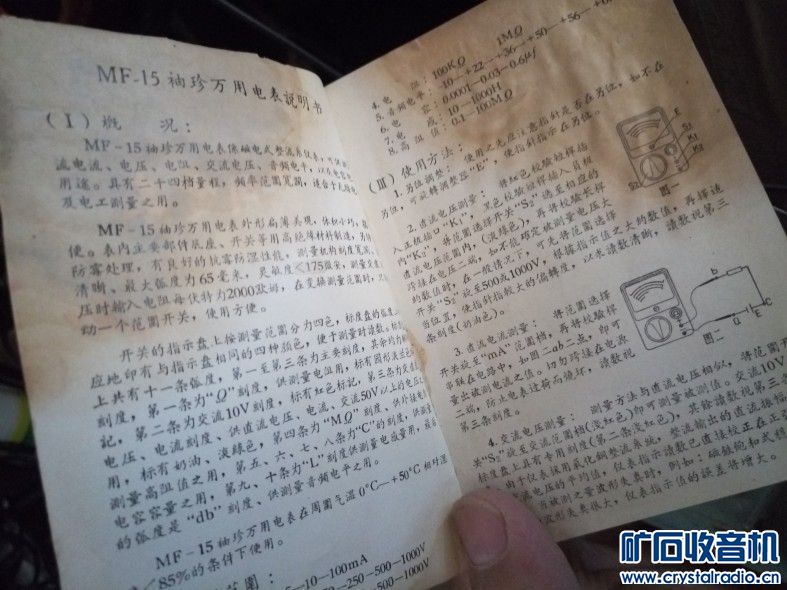

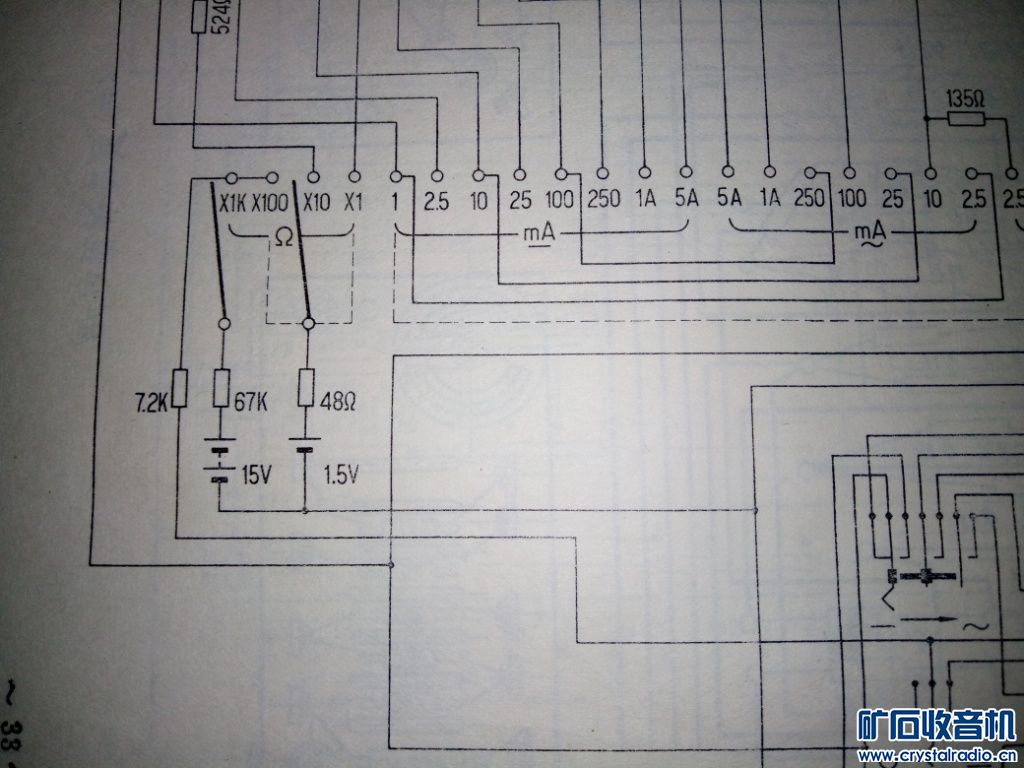

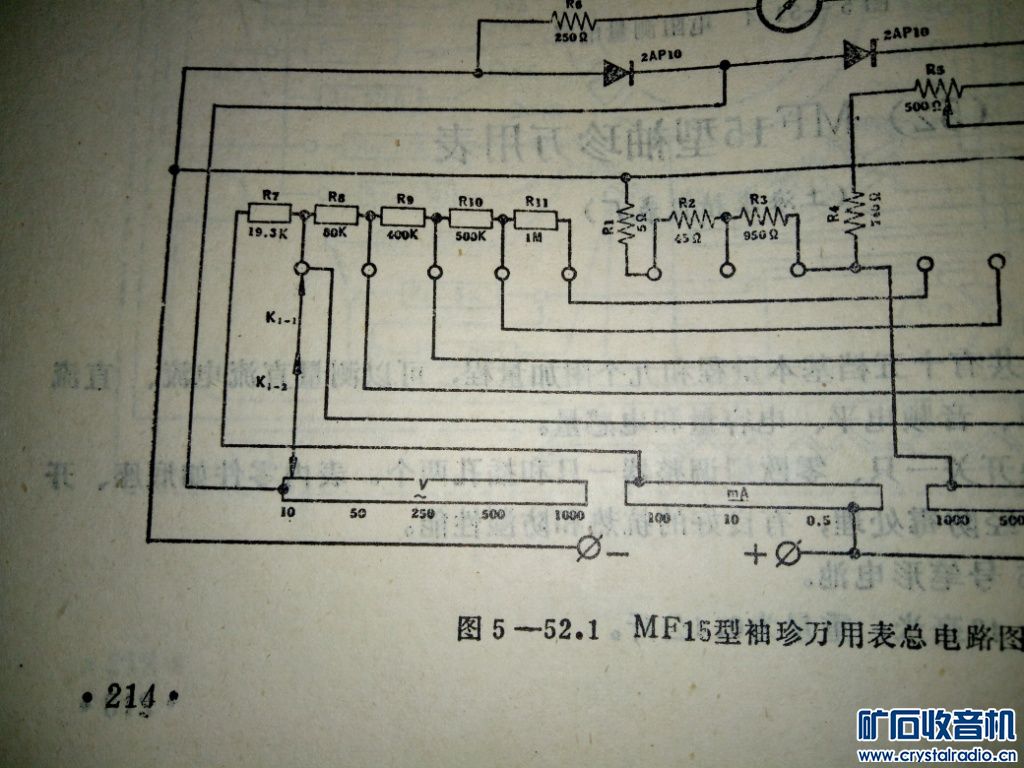

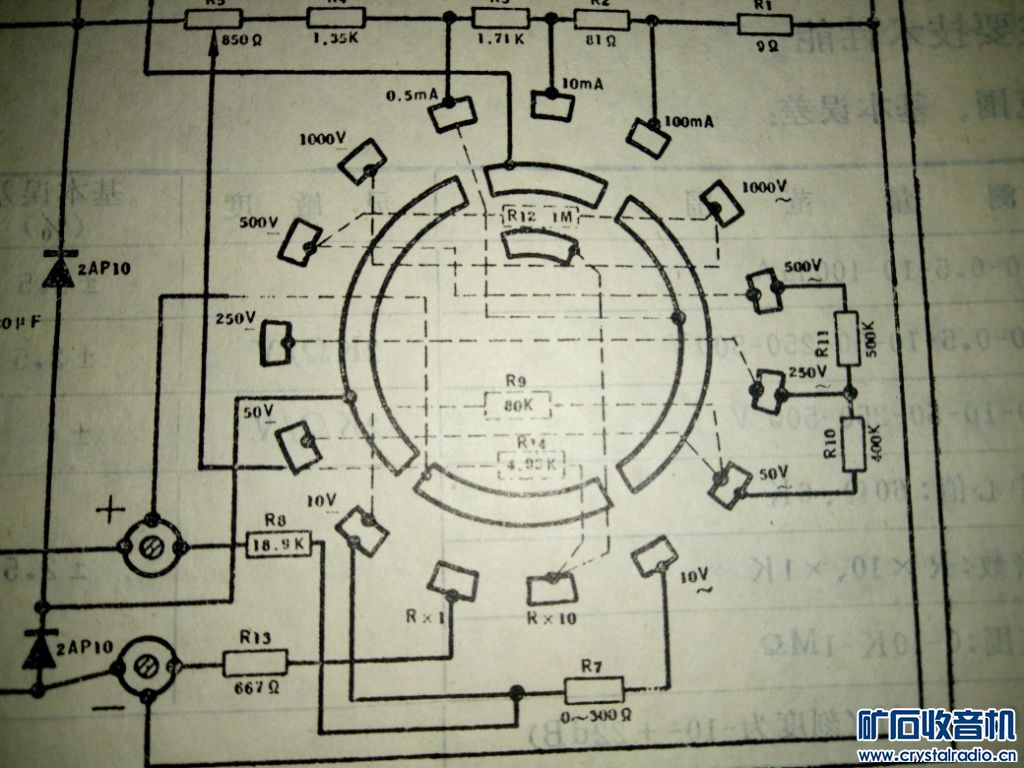

7，电路图以及说明

电真空 · 发表于 2018-8-15 17:19:01

MF14真是一代不如一代。最新版那细胳膊细腿的铁脚电阻大煞风景。

zhangchaozzk · 发表于 2018-8-15 17:32:38

电真空发表于 2018-8-15 17:19
MF14真是一代不如一代。最新版那细胳膊细腿的铁脚电阻大煞风景。

所有型号的指针表从老到新基本都走这个趋势了，低成本的必然
