万用表总结第一篇MF3万用表

zhangchaozzk · 发表于 2018-8-16 22:29:01

万用表总结第十五篇MF16万用表，照片摘自矿坛，闲鱼，7788，在此对拍摄者表示感谢

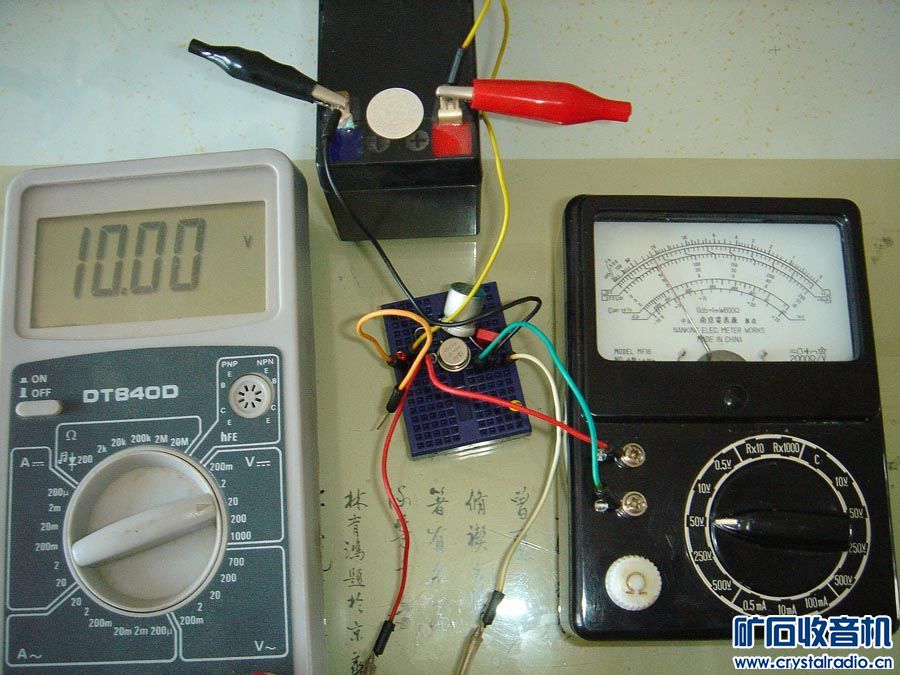

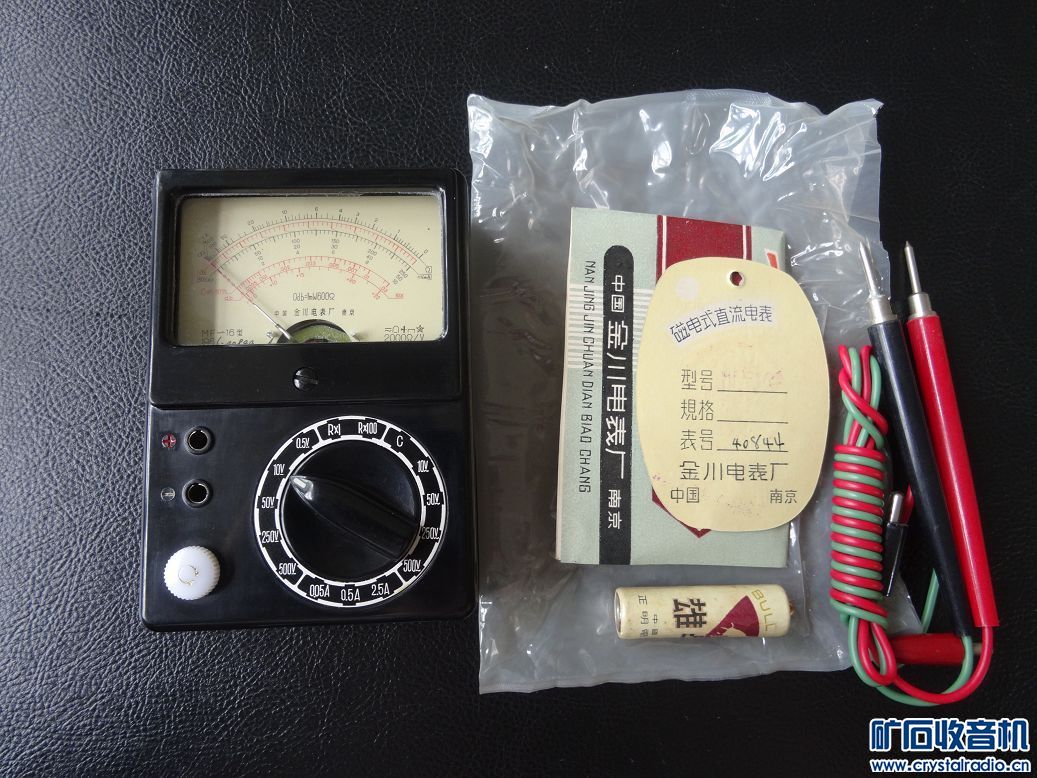

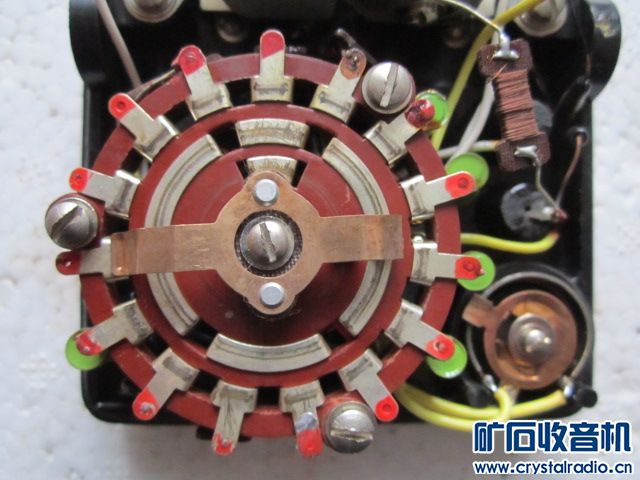

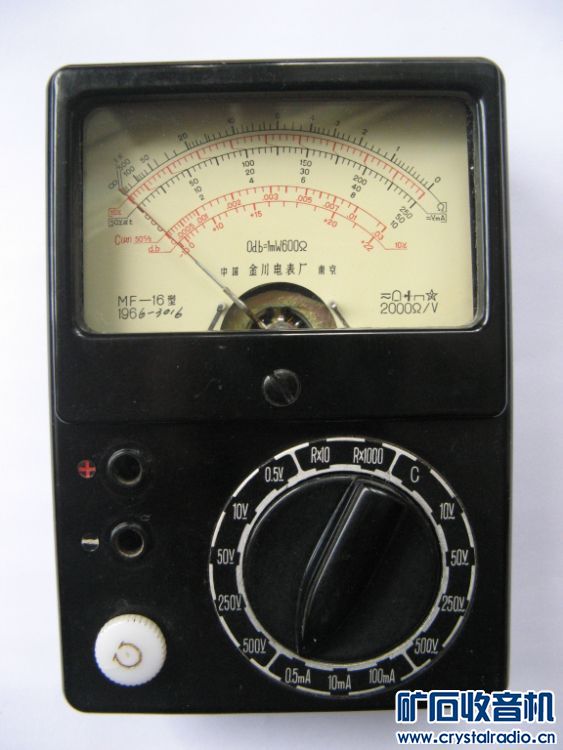

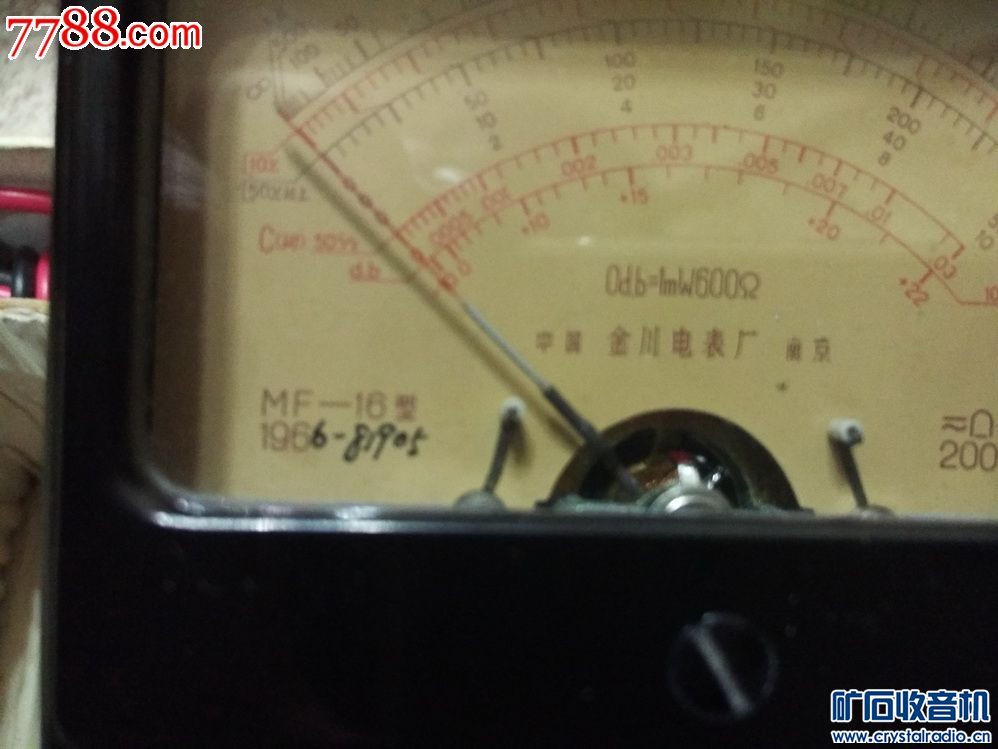

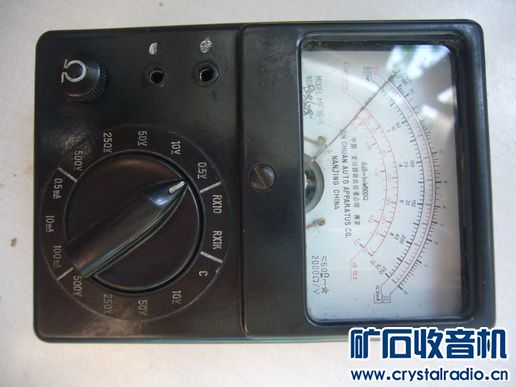

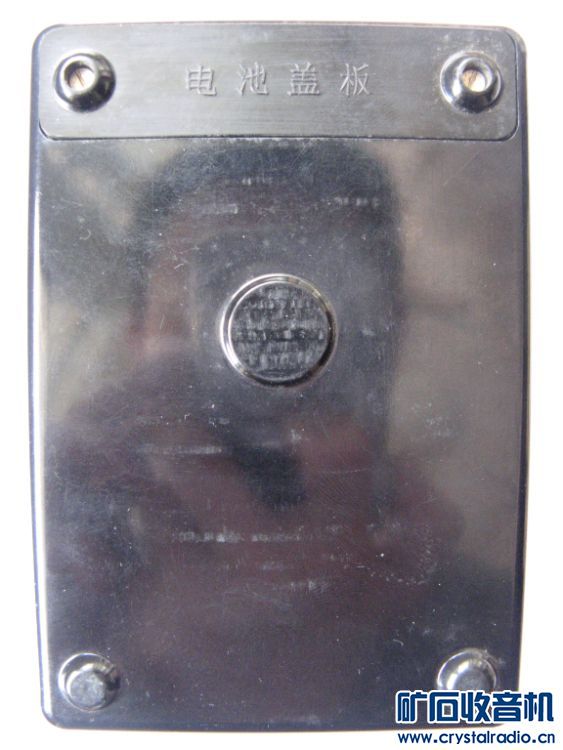

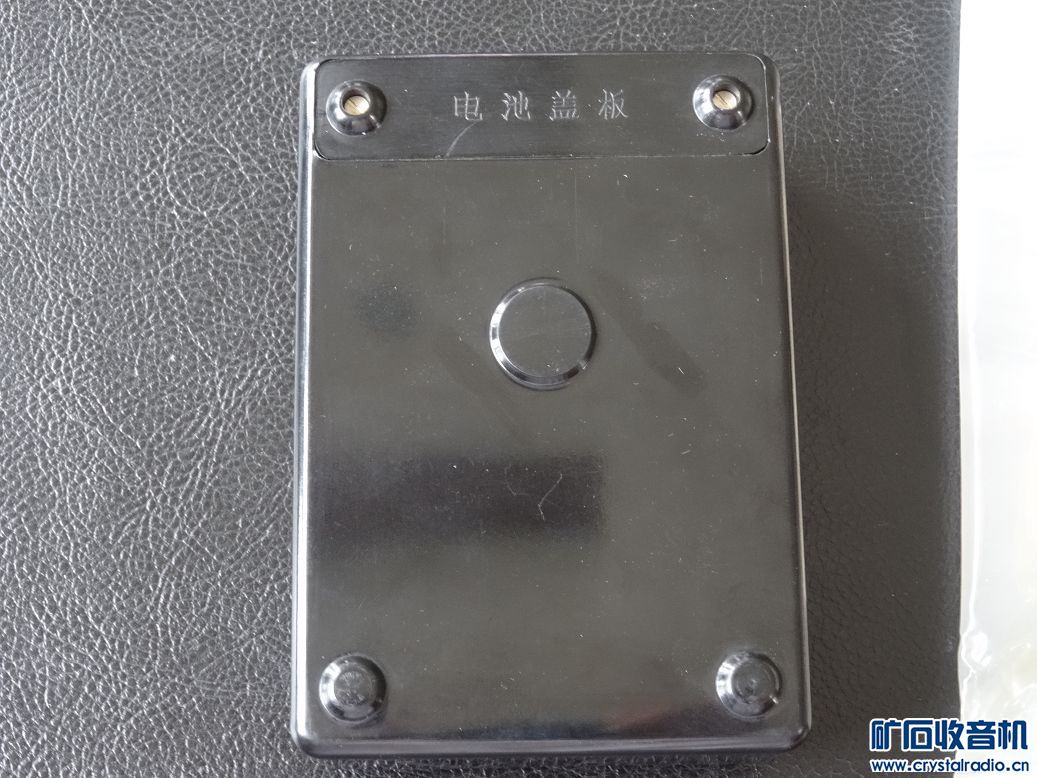

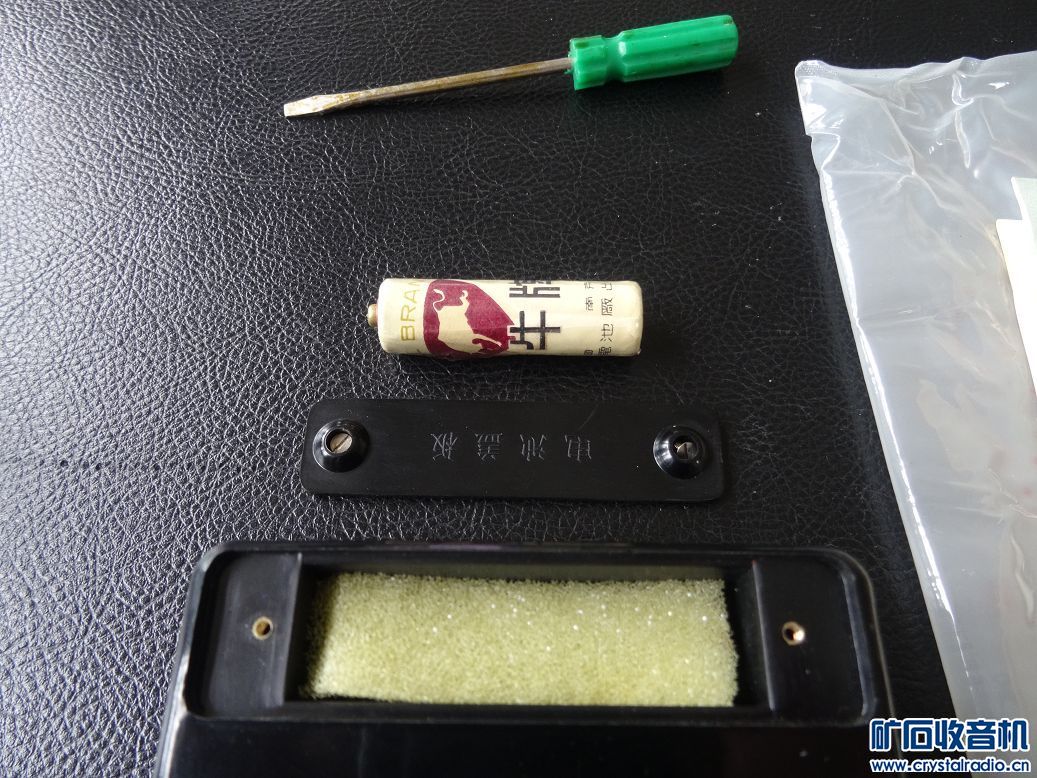

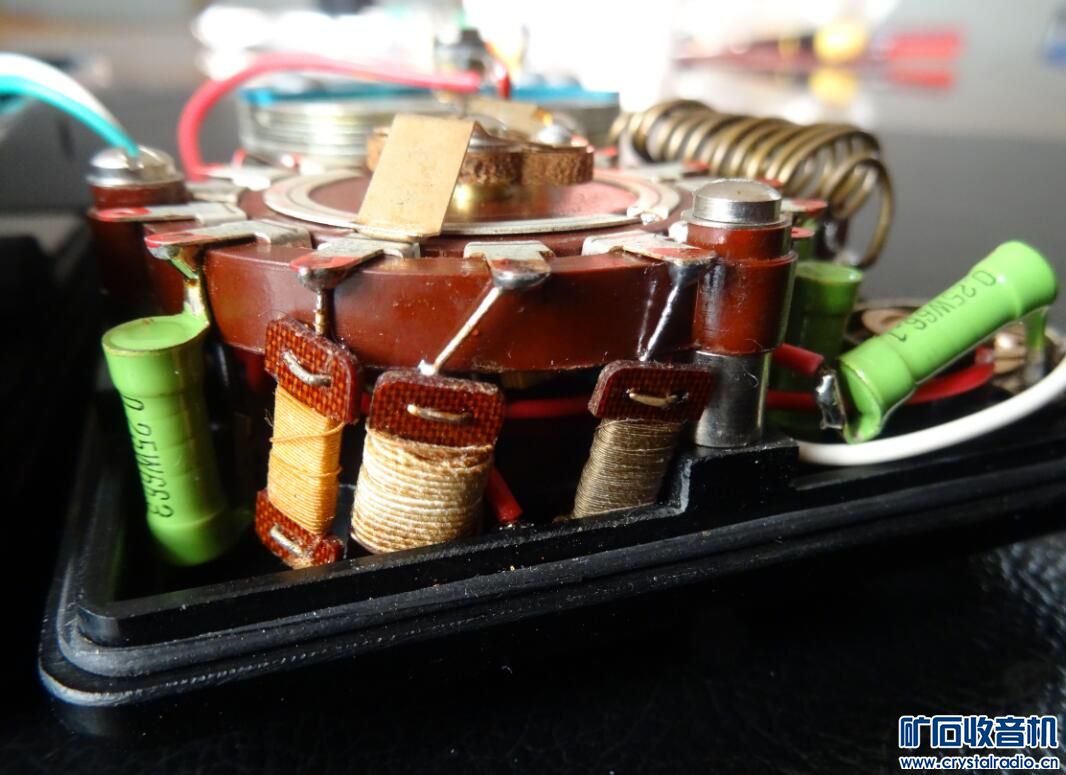

1，金川MF16万用表

2，特殊的金川MF16万用表（带大电流档）

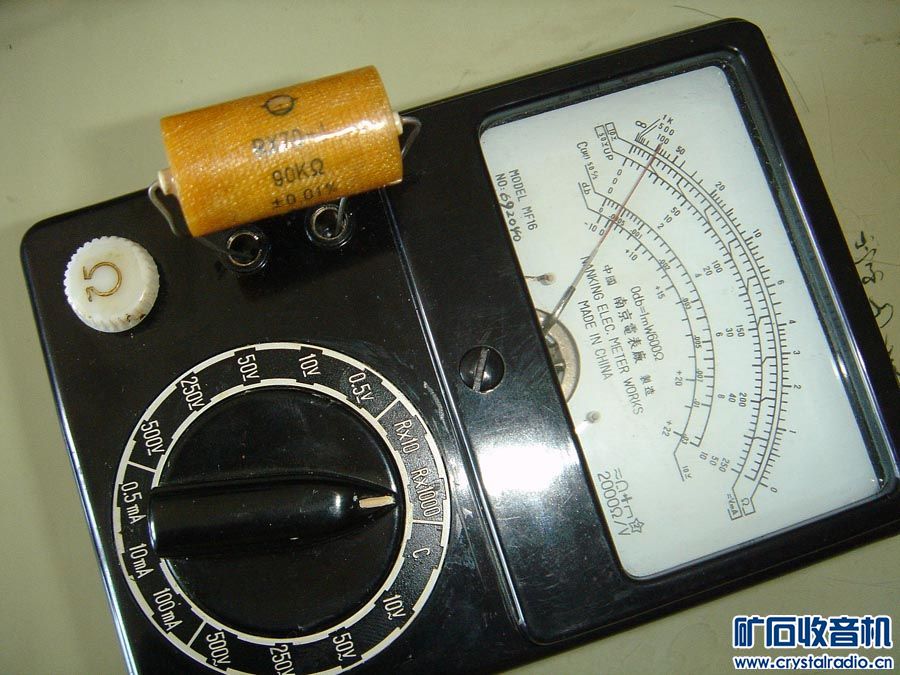

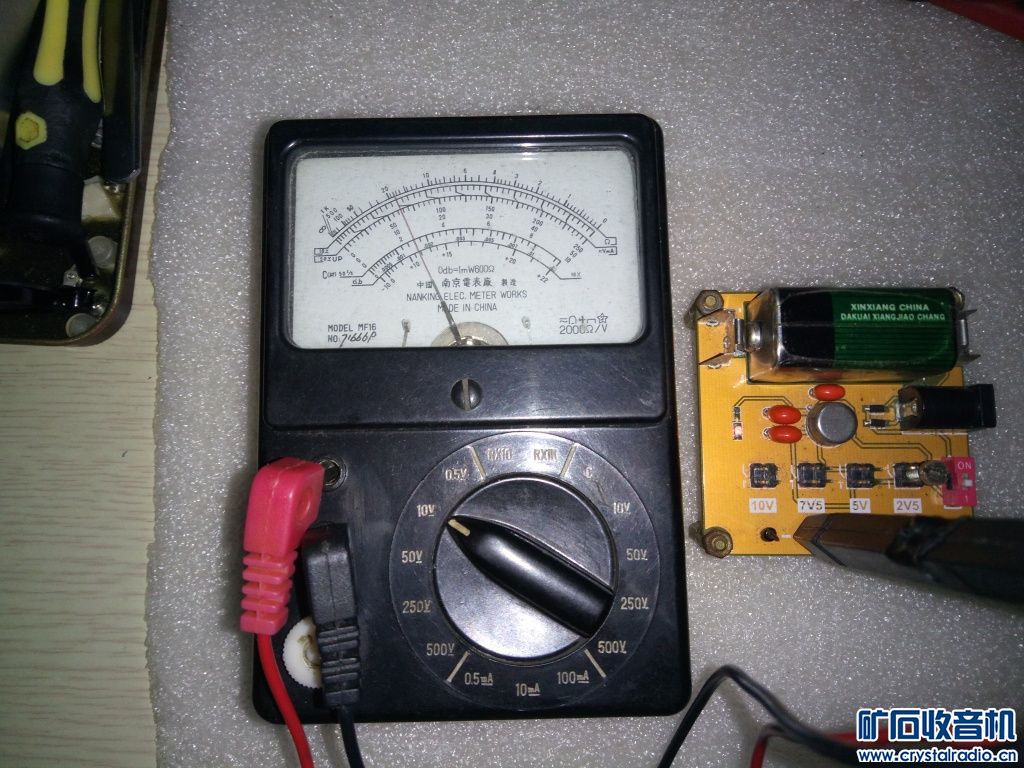

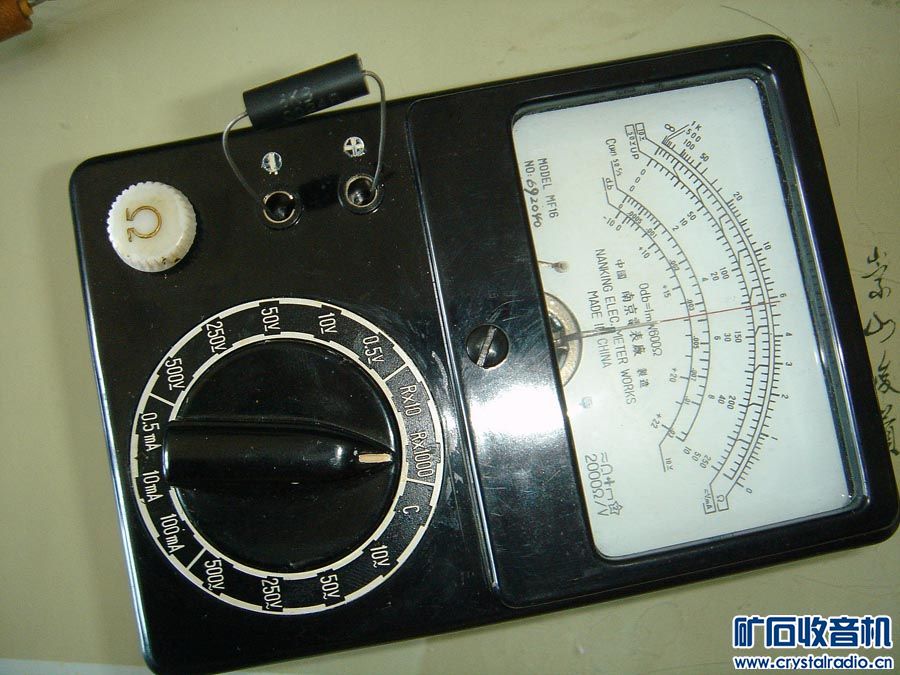

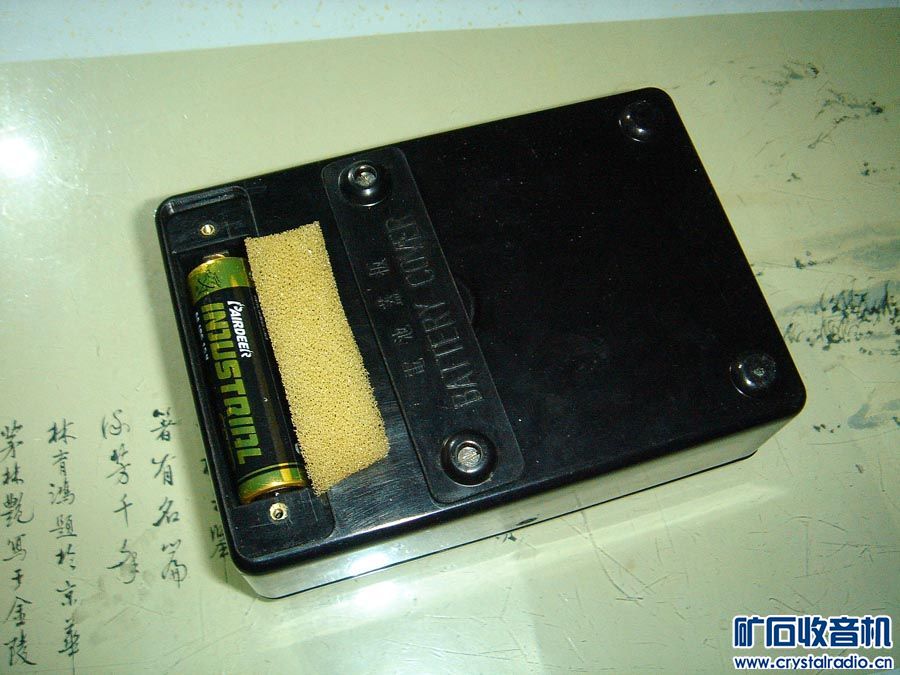

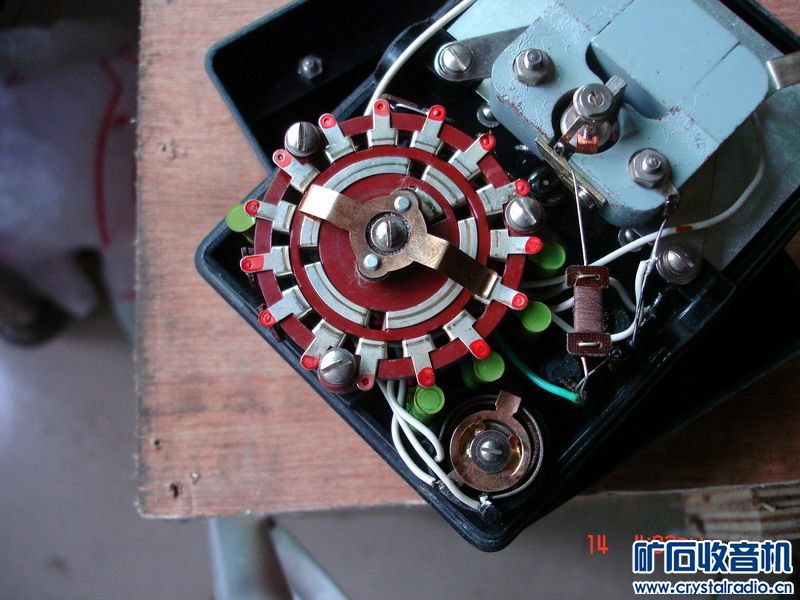

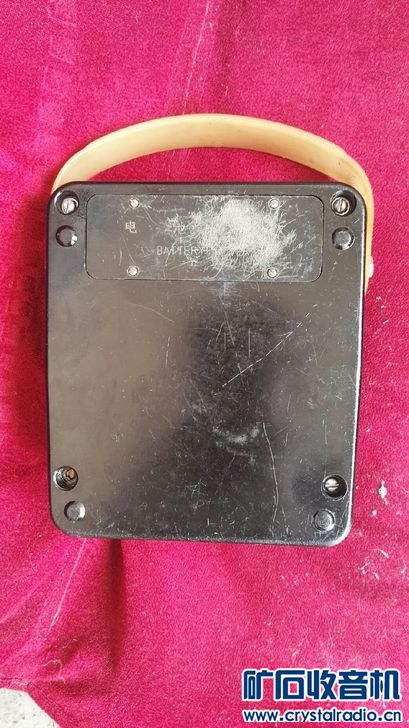

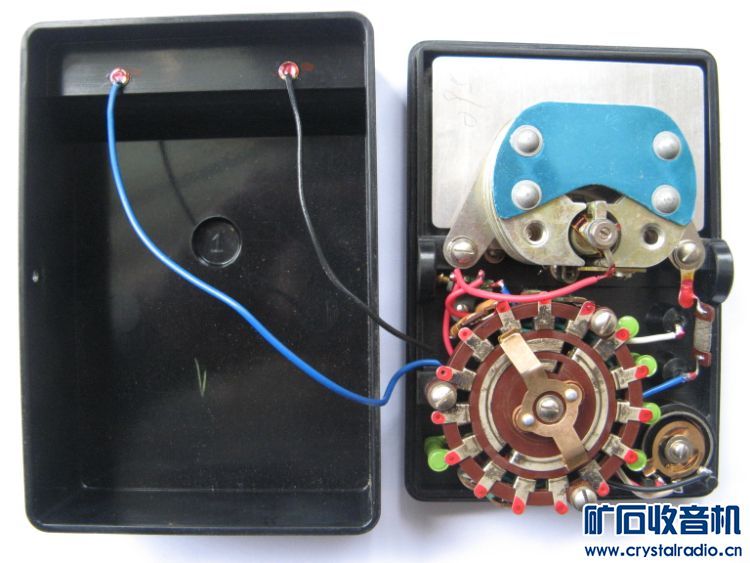

3，南京电表厂MF16万用表（后盖内部有带电路图的，也有不带的）

zhangchaozzk · 发表于 2018-8-16 22:33:46

本帖最后由 zhangchaozzk 于 2018-8-17 00:00 编辑

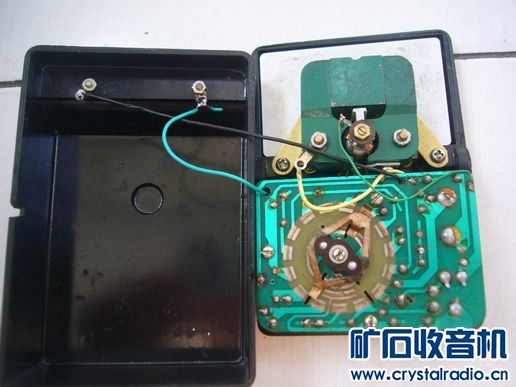

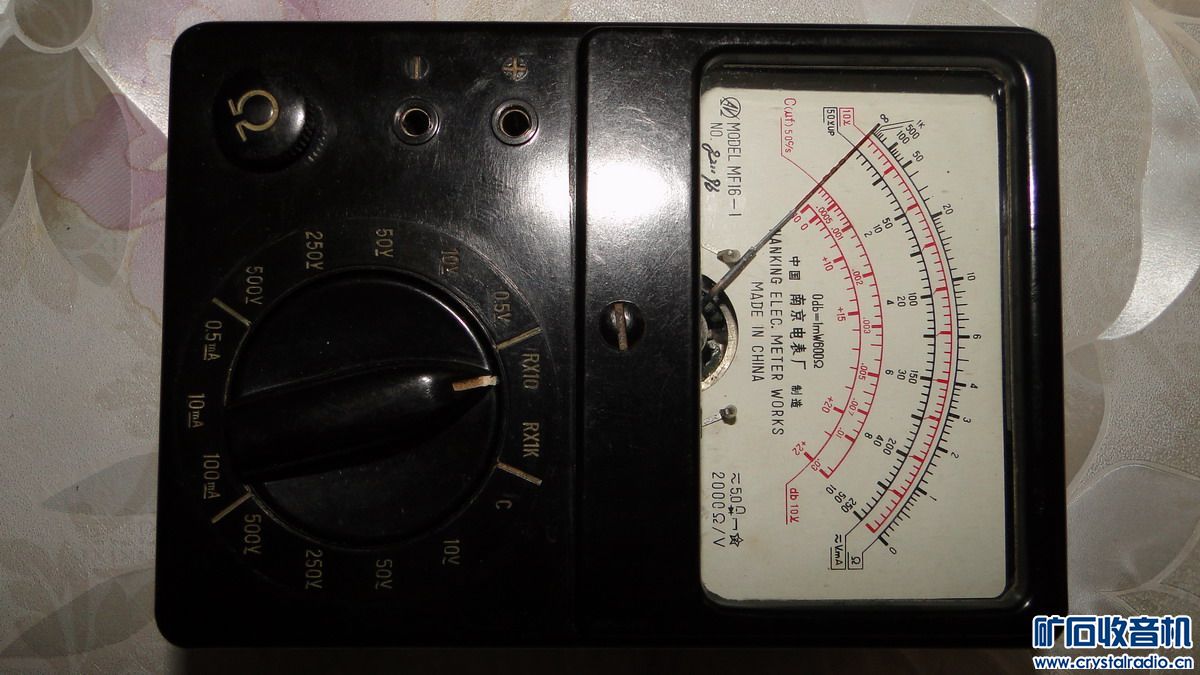

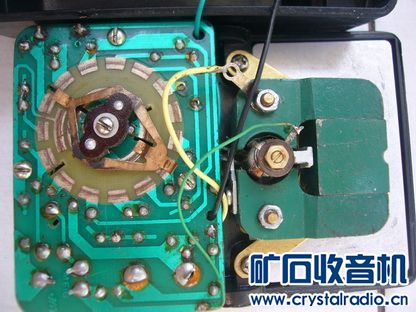

4，MF16-1万用表（后期也改成印制线路板的了）

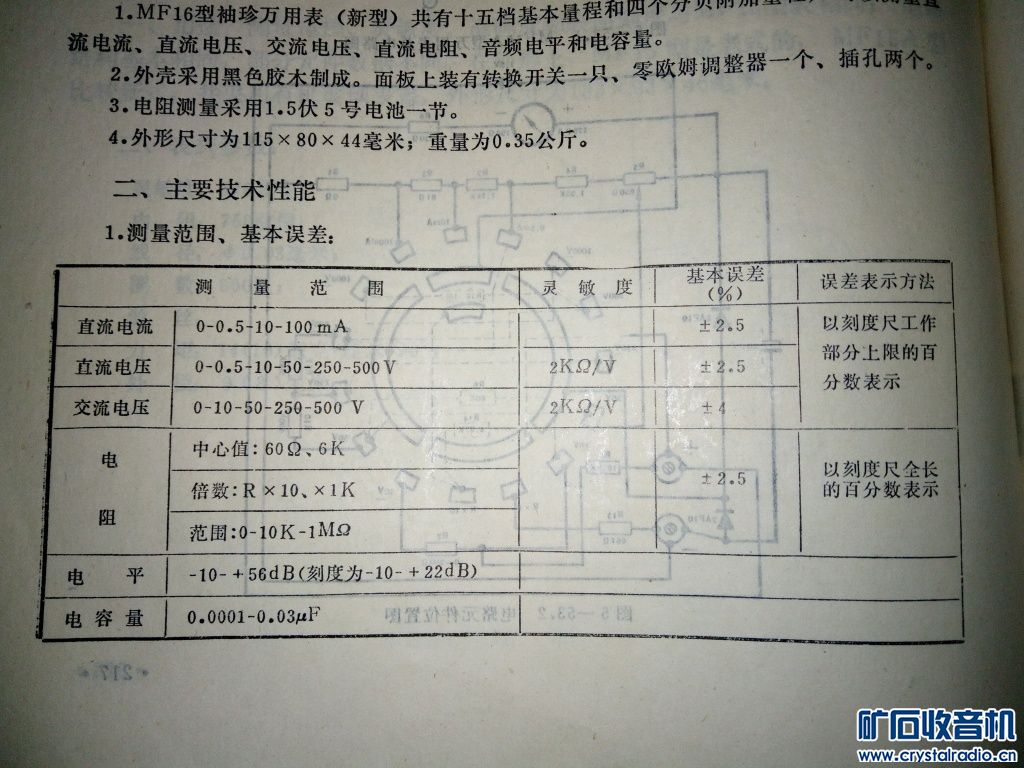

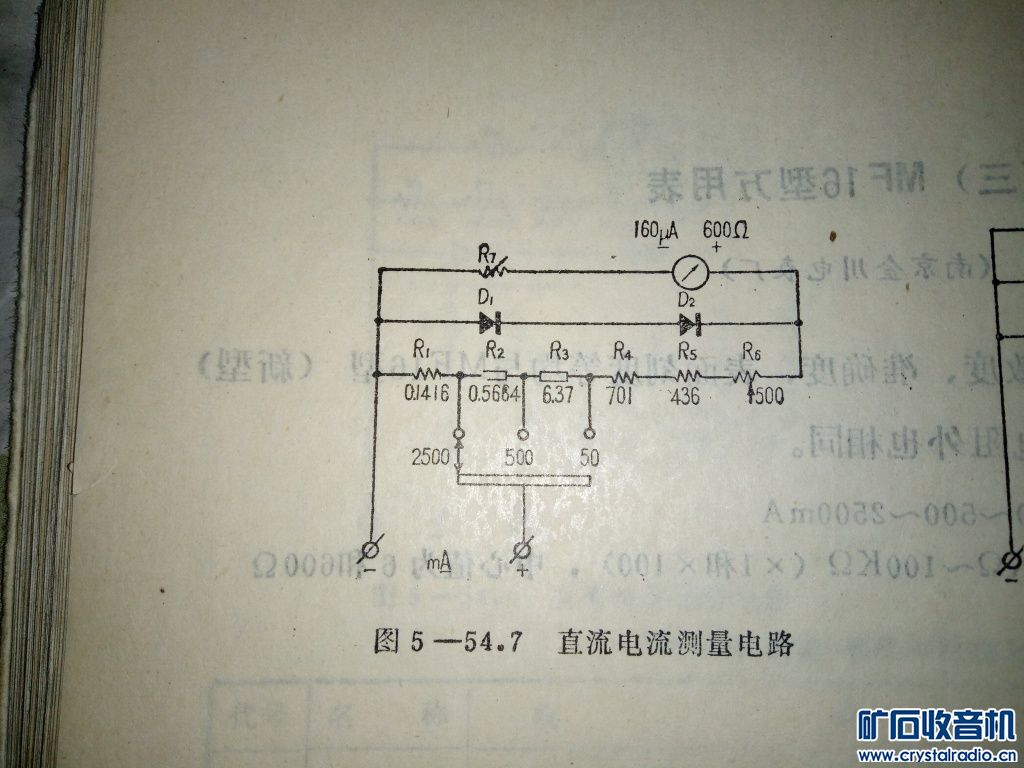

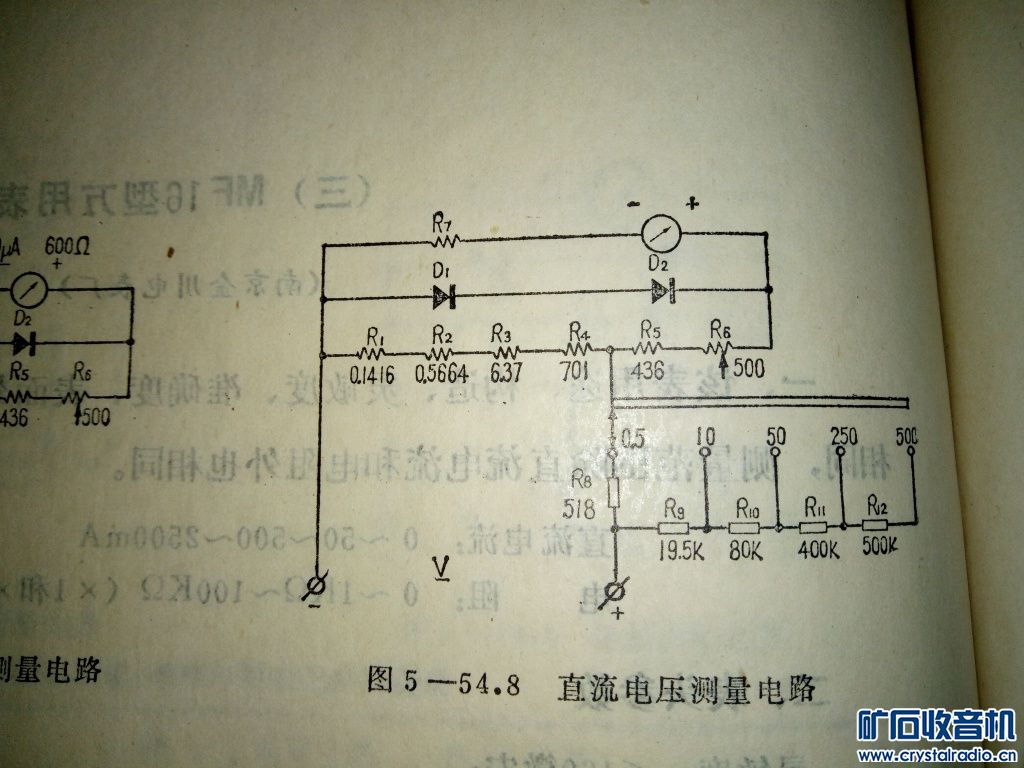

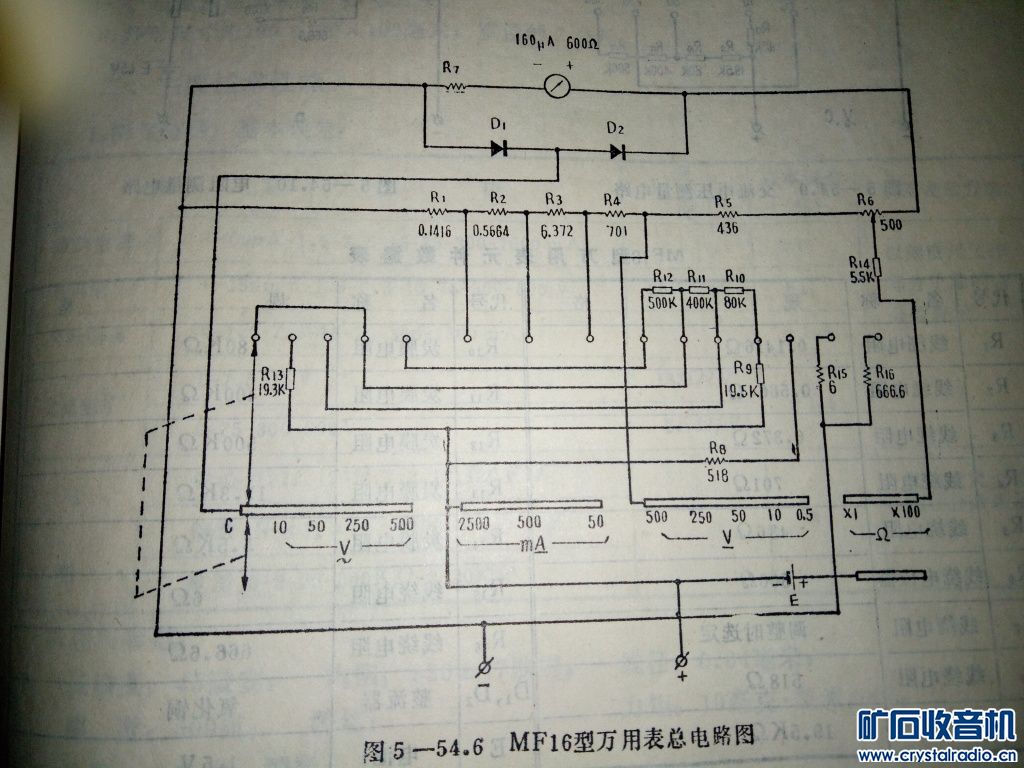

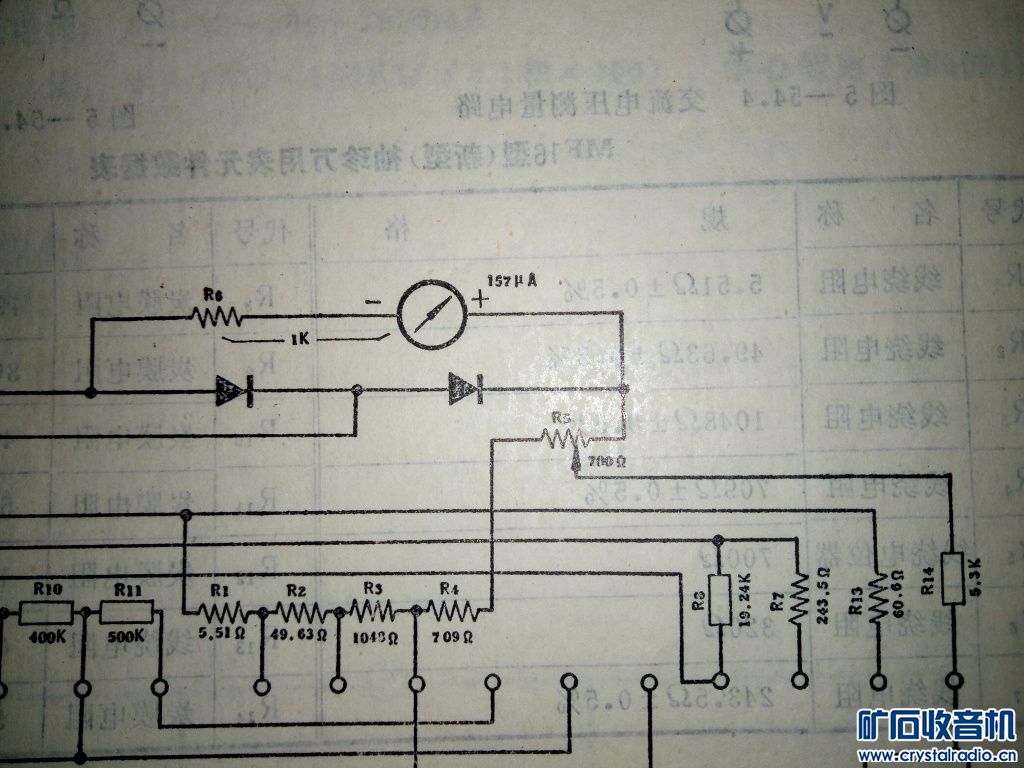

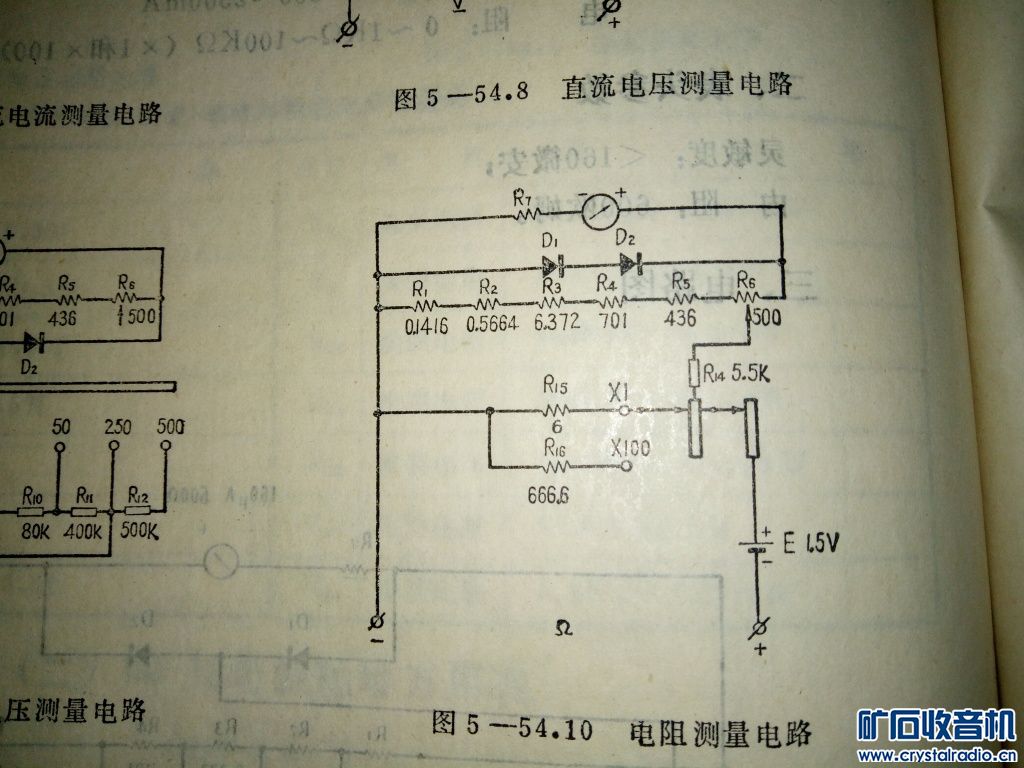

5，本表的说明以及电路图（摘自万用表维修手册，根据说明可以知道，64年之前还有老型MF16，但是没有找到照片）

zhangchaozzk · 发表于 2018-8-17 13:30:20

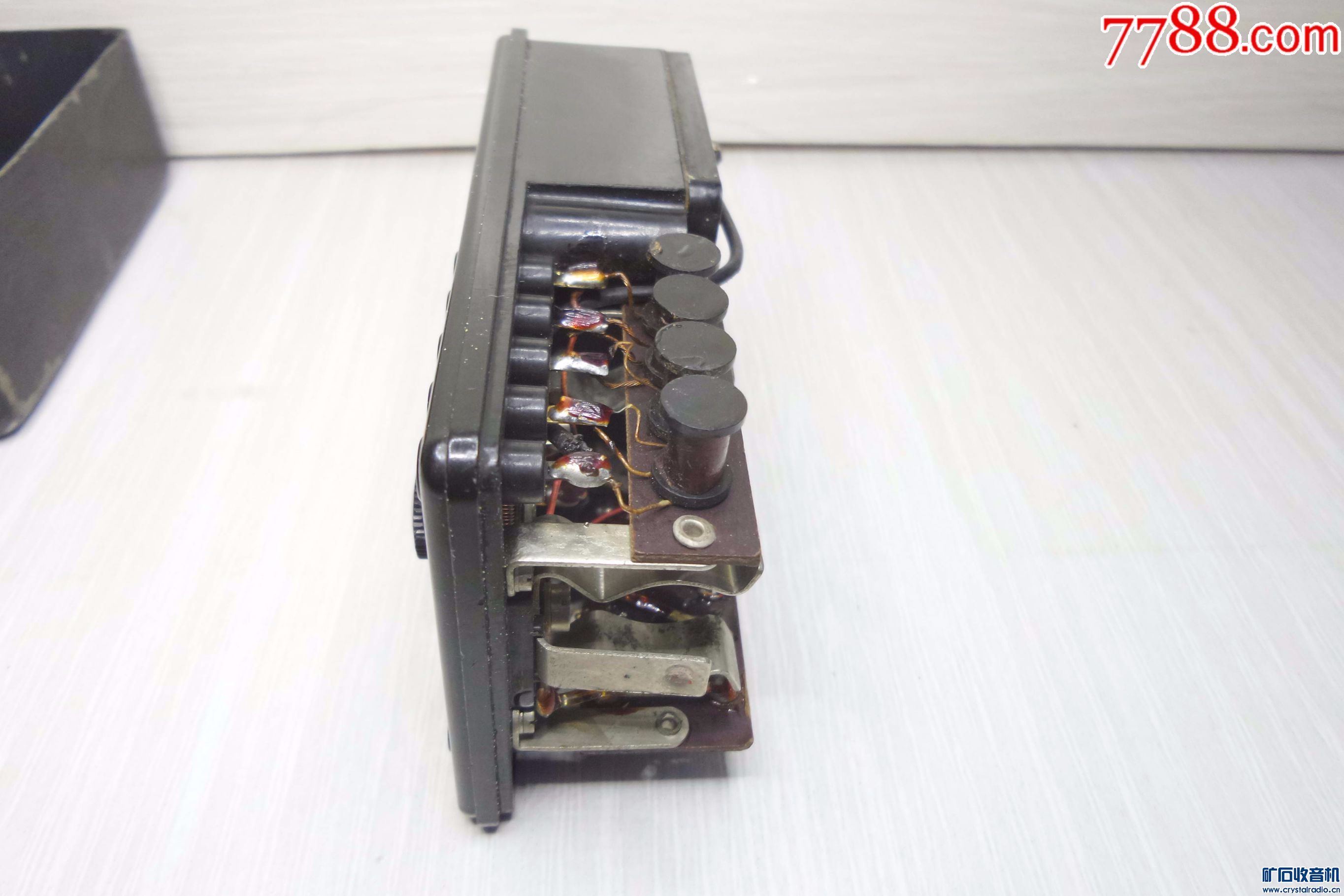

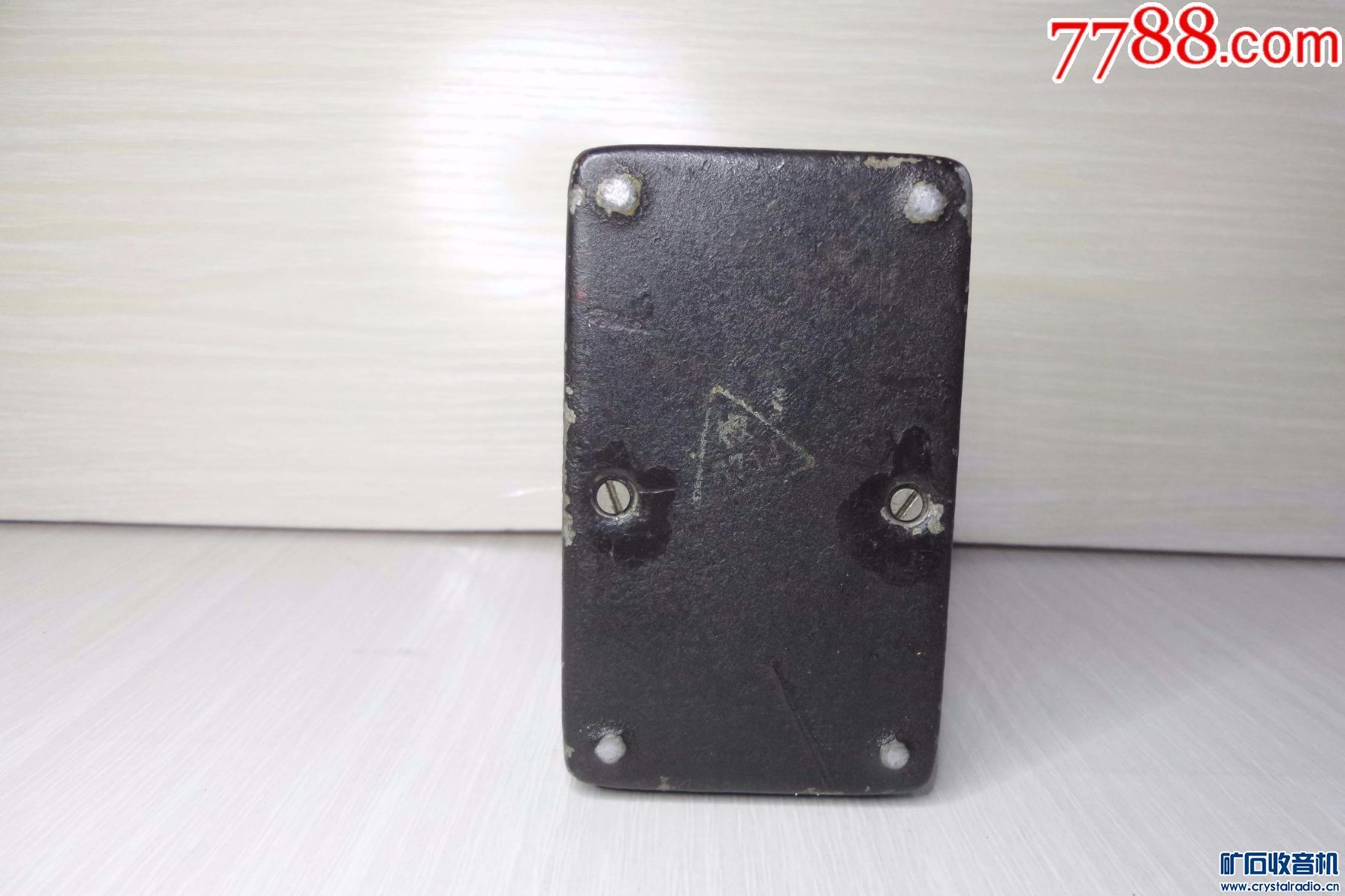

万用表总结第十六篇MF17万用表，图片摘自闲鱼，对照片拍摄者表示感谢
该表与MF7型万用表外壳与内部元件基本相同，表头是张丝的，但是表头内部特写照片没有找到

该表的电路图也没有找到，依据内部结构来看，应该与同时期的MF7型万用表相同

梦想蓝天 · 发表于 2018-8-19 18:54:09

好帖，收藏下先。以备日后来看更新。

梦想蓝天 · 发表于 2018-8-19 20:56:45

大开眼界，原来印刷板做转换开关六、七十年代就有，感觉印刷板做转换开关接触不大可靠。

zhangchaozzk · 发表于 2018-8-19 21:02:36

梦想蓝天发表于 2018-8-19 20:56
大开眼界，原来印刷板做转换开关六、七十年代就有，感觉印刷板做转换开关接触不大可靠。

60,70年代的印刷版的用料要比现在万用表的印刷电路质量要好，如果手头有老一点的且没有烧过元件MF10表（66年-85年），还是比较耐用的

L北斗 · 发表于 2018-8-19 21:06:17

LZ辛苦了。

zhangchaozzk · 发表于 2018-9-7 12:02:05

zhangchaozzk 发表于 2018-6-23 23:02
第十，上海第四电表厂有限公司MF10万用表
（1）
（2）

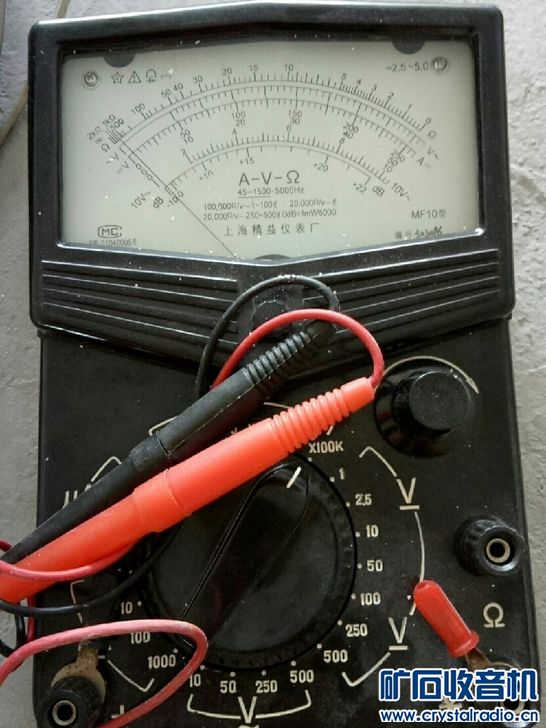

补充，上海精益MF10万用表，没有内部图，根据上海精益的MF14来看，有外磁也有内磁表头的（选自闲鱼照片）

不湿鞋不后悔 · 发表于 2018-9-7 19:43:20

2219287580 发表于 2018-6-11 21:14
有一款军用表和它很相似，如果没记错的话。

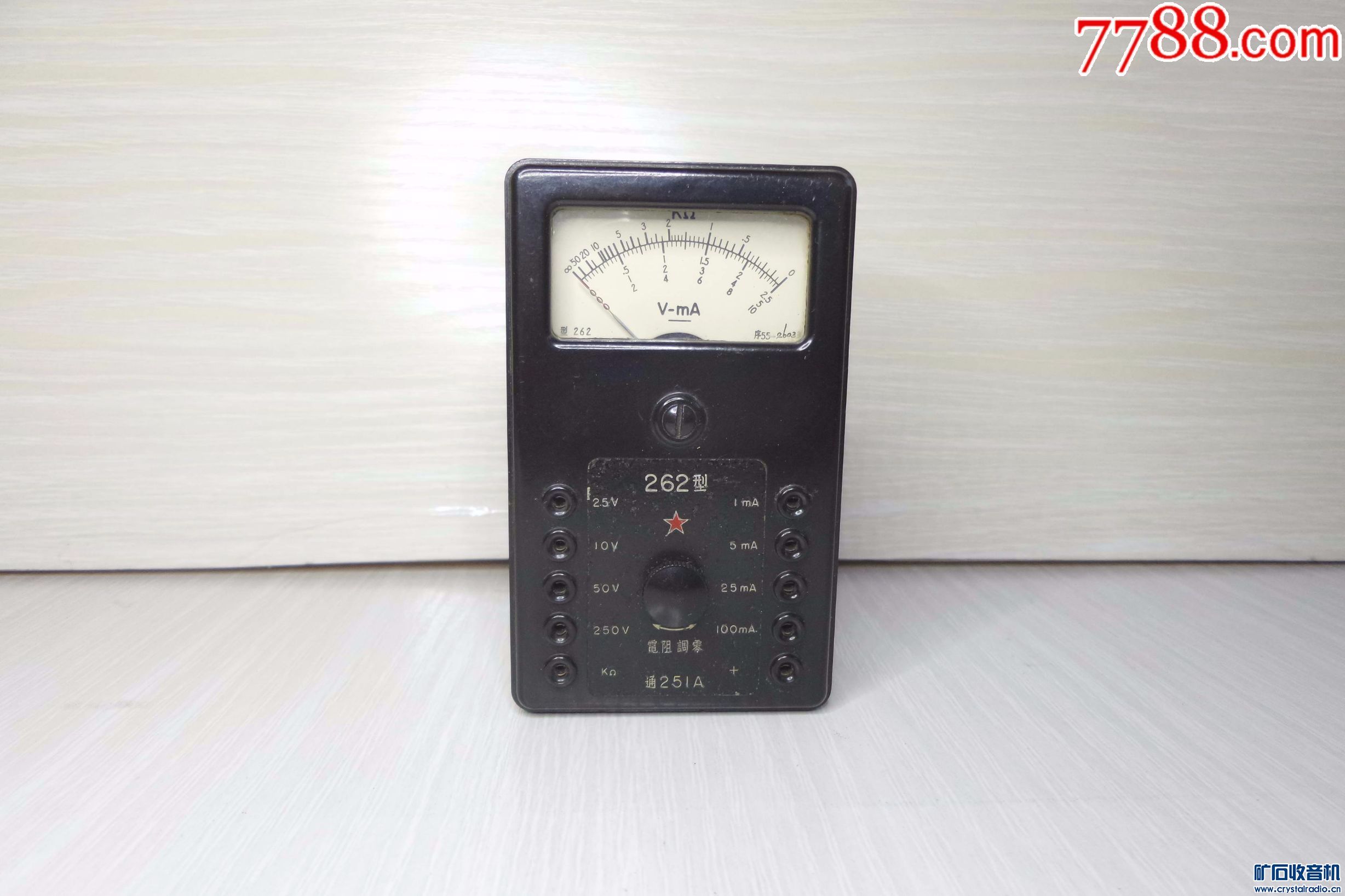

您说的军用表是不是262型？

617239391 · 发表于 2018-9-9 23:03:48

好帖，顶起来。

依然很拽 · 发表于 2018-9-10 23:56:28

这么大的工程，楼主幸苦了

zhangchaozzk · 发表于 2018-9-11 00:19:59

依然很拽发表于 2018-9-10 23:56
这么大的工程，楼主幸苦了

仅仅是搬运并且简单收集一下

，希望大家帮忙指正补充

zhangchaozzk · 发表于 2018-10-8 01:12:03

zhangchaozzk 发表于 2018-8-15 00:15
18
（5）精益与精艺MF14万用表（后期都各自加上了自己的标志，其中精艺MF14有内磁表头版本的）

补充18（8）上海震宏实业公司生产的MF14万用表（照片摘自闲鱼）

zhangchaozzk · 发表于 2018-10-8 19:33:30

zhangchaozzk 发表于 2018-8-16 22:33
4，MF16-1万用表（后期也改成印制线路板的了）

5，本表的说明以及电路图（摘自万用表维修手册，根据说明 ...

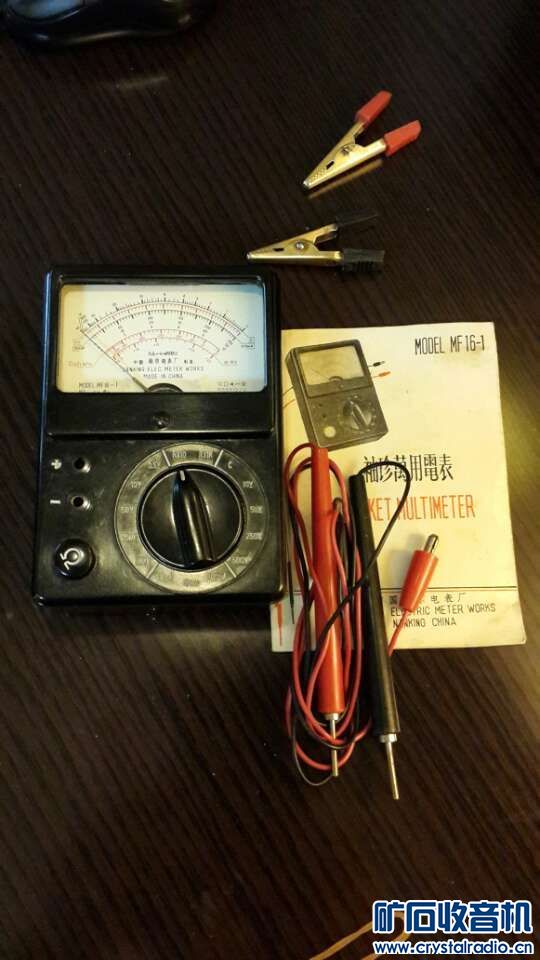

补充一下南京科华生产的MF16-1万用表（照片摘自闲鱼）

lsg167 · 发表于 2018-10-10 18:07:05

我有一块MF3万用表，硒整流器的
