hncschen 朋友想看的扫频仪检波探头内部

JHXC · 发表于 2010-5-9 20:34:54

另一面没有什么。

维修老菜 · 发表于 2010-5-9 20:52:56

不追求精度,检波探头其实就是一峰值检波器,完全可以自制,

长相知 · 发表于 2010-5-10 19:14:31

穿芯电容在探针位置，就是一个绝缘片结构的东西。

shsxdz · 发表于 2010-6-7 09:55:31

提示: 作者被禁止或删除内容自动屏蔽

cyfylh · 发表于 2010-6-7 23:02:24

原帖由 JHXC 于 2010-5-7 19:20 发表

那个电容采用的是无引线电容，比方说片状、轴向等电容，有的探头电容与前端的绝缘体做在一起，以致有些根本就无法单独将电容单独拆卸下来。如果采用这种结构，用普通电容也可以，只是引线尽量剪短。这种结构的探 ...

问一下1000M扫频仪用什么检波管,具体型号,最好上个电路图.

JHXC · 发表于 2010-6-8 15:00:32

宽带检波器除了检波管，更重要是结构，业余条件下会有难度。

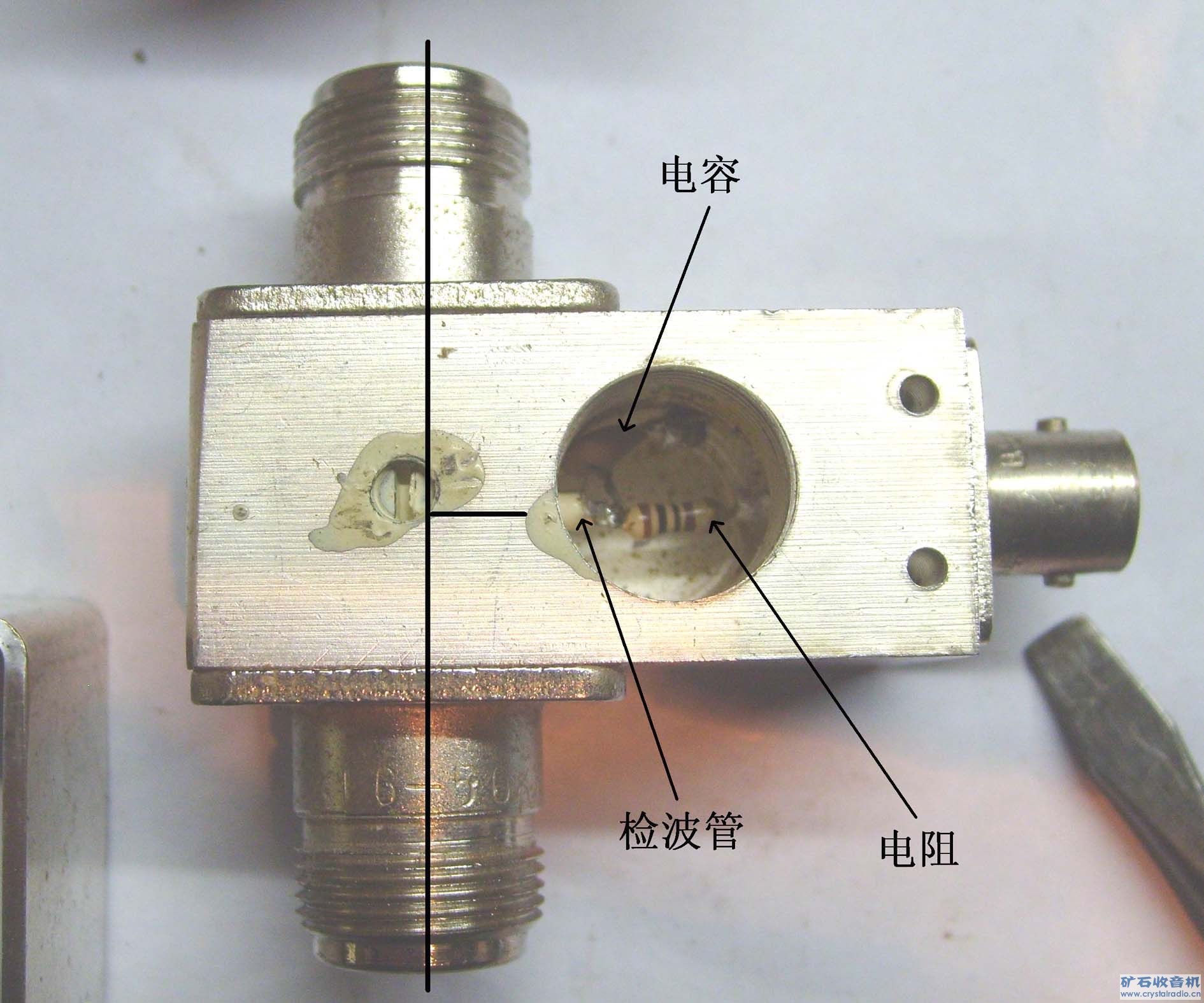

下面的国产检波器采用的是2AP31系列的。

[ 本帖最后由 JHXC 于 2010-6-8 15:01 编辑 ]

jiangjieke · 发表于 2010-6-9 12:56:28

楼上图片的东东是超高频毫伏表上用的吗？

JHXC · 发表于 2010-6-9 17:54:53

原帖由 jiangjieke 于 2010-6-9 12:56 发表
楼上图片的东东是超高频毫伏表上用的吗？

是1G带宽扫频仪的检波器，两者有相似甚至相同之处。

cyfylh · 发表于 2010-6-9 22:22:50

原帖由 JHXC 于 2010-6-9 17:54 发表

是1G带宽扫频仪的检波器，两者有相似甚至相同之处。

2AP31能到1G,扫频仪是什么型号,方便的话画个检波器的电图.

JHXC · 发表于 2010-6-10 09:48:09

原帖由 cyfylh 于 2010-6-9 22:22 发表

2AP31能到1G,扫频仪是什么型号,方便的话画个检波器的电图.

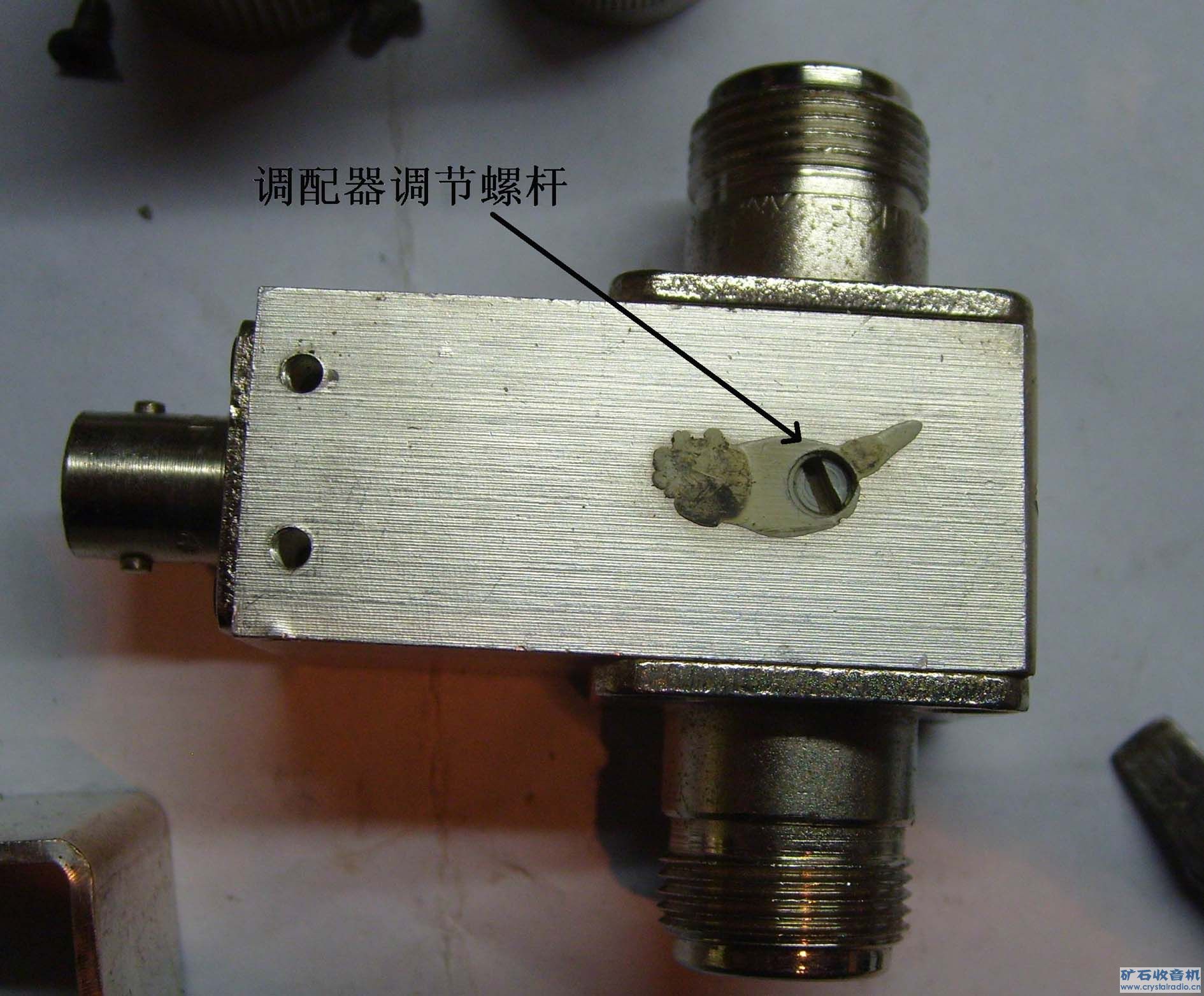

下面是等效电路图，不包含匹配电阻，二极管焊接在同轴线上，同轴腔体由于二极管焊接处几何形状产生了变化，腔体四周安装有调配器，用来进行补偿，以保证传输线是均匀和匹配的，就是图中的那几个圆盘和螺孔。

cyfylh · 发表于 2010-6-11 22:35:45

请教一下这探头用法很想知道里面的东西.

JHXC · 发表于 2010-6-12 06:14:11

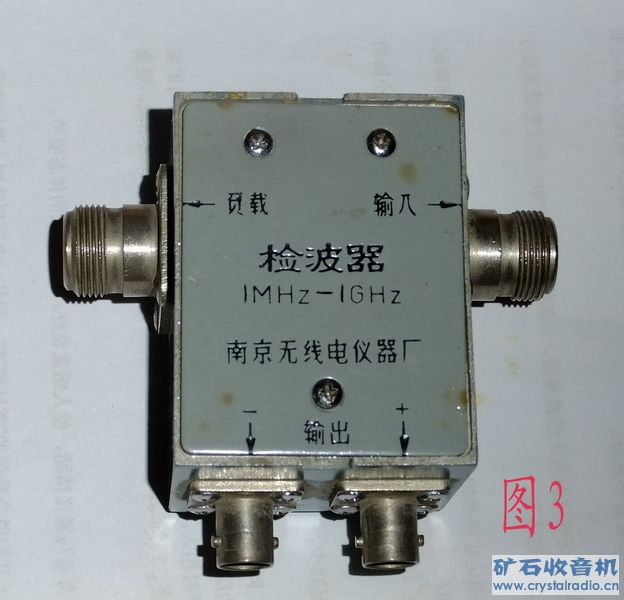

这个检波器应该与我介绍的区别不大，多了一个检波之后的接口，改变接口，可以输出正负极性的电压，以适应不同的观测习惯，幅频特性图形的极性可向上也可以向下。检波器的一端接被测电路，另一端接终端负载，通常为50欧姆的负载，当然要是同轴结构的，否则会带来误差的。

至于内部的元件，无非是二极管、电容还有电阻了，不管是探针式还是同轴式检波器，其原理电路是相同和类似的。

cyfylh · 发表于 2010-6-12 09:02:10

是不是这样理解.

JHXC · 发表于 2010-6-12 09:04:39

可以这样理解。

cyfylh · 发表于 2010-6-12 09:33:54

那你前面讲的检波探头并联型的和串联型的那种好(书上介绍的是并联型的),我仿了一个并联型的检波用IN60好象不行是不是线太长了好象只到200M,老管子2AP31E搞不到啊!

[ 本帖最后由 cyfylh 于 2010-6-12 09:36 编辑 ]
