实测北京2J27S三极管接法特性曲线。

海河 · 发表于 2016-11-28 21:32:05

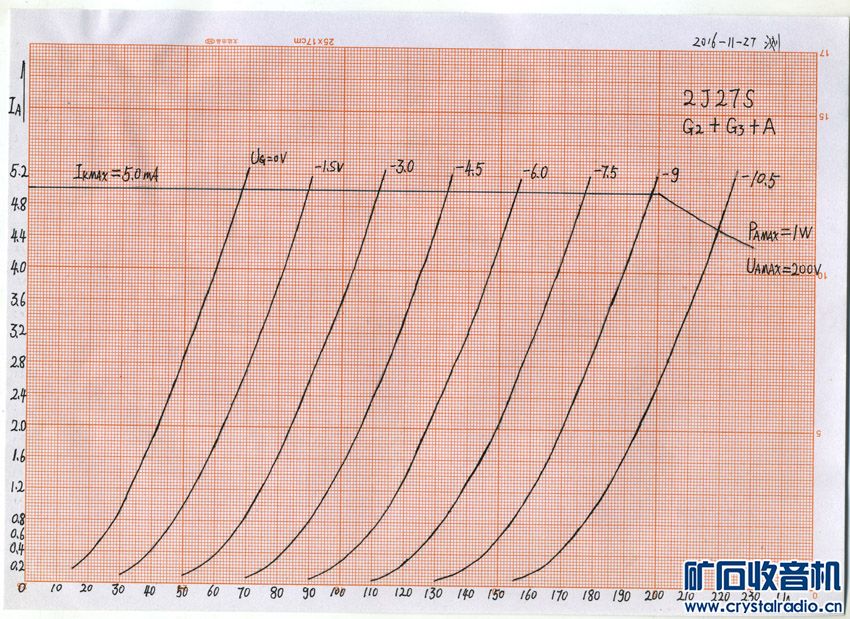

2J27S直热式锁式八脚管座五级管，昨天测试了一下此管的两种三极管接法特性曲线，一种接法是 G2+G3+A ，另一种接法是G2+A、G3+K

由于贴图大小的限制，我把扫描的原图做出压缩包，想要的同学，自己解压一下就行了。


img939.part01.rar (312 KB, 下载次数: 651)

img939.part02.rar (312 KB, 下载次数: 561)

img939.part03.rar (312 KB, 下载次数: 537)

img939.part04.rar (312 KB, 下载次数: 499)

img939.part05.rar (312 KB, 下载次数: 526)

img939.part06.rar (312 KB, 下载次数: 482)

img939.part07.rar (312 KB, 下载次数: 488)

img939.part08.rar (312 KB, 下载次数: 489)

img939.part09.rar (312 KB, 下载次数: 502)

img939.part10.rar (232.31 KB, 下载次数: 537)

img940.part01.rar (312 KB, 下载次数: 534)

img940.part02.rar (312 KB, 下载次数: 529)

img940.part03.rar (312 KB, 下载次数: 537)

img940.part04.rar (312 KB, 下载次数: 536)

img940.part05.rar (312 KB, 下载次数: 499)

img940.part06.rar (312 KB, 下载次数: 570)

img940.part07.rar (312 KB, 下载次数: 526)

img940.part08.rar (312 KB, 下载次数: 477)

img940.part09.rar (312 KB, 下载次数: 533)

img940.part10.rar (261.84 KB, 下载次数: 573)

可达 · 发表于 2016-11-28 22:04:58

沙发

（字数补丁）

海河 · 发表于 2016-11-28 22:22:30

天风雪雨发表于 2016-11-28 22:20
似乎第一图的接法大电流时管内阻更小，而第二图的接法在小电流时管内阻更小？要是海版能把最大的屏耗曲线用 ...

G2+A、G3+K的接法，线性更好一些。

龙神 · 发表于 2016-11-28 22:26:27

厉害，又给坛友们增加了一项资料

ww007 · 发表于 2016-11-29 00:20:07

顶海版。。。功德无量。。

yucs · 发表于 2016-11-29 08:25:49

2J27S三极接法线性真好，怪不得有些烧友不怕灯丝供电麻烦用它来做前级。

maojiwu · 发表于 2016-11-29 08:52:19

好资料，有几只，正想拿出来玩玩，多谢版主。

补充内容 (2016-11-29 12:52):
这管子灯丝供电很麻烦，有没有什么好的办法？

海河 · 发表于 2016-11-29 20:40:33

maojiwu 发表于 2016-11-29 08:52
好资料，有几只，正想拿出来玩玩，多谢版主。

补充内容 (2016-11-29 12:52):

一点都不麻烦。灯丝电流只有57毫安，根本不用专门的灯丝绕组，用6.3V的灯丝供电串联电阻降压就行。阻值大约67欧即可。

maojiwu · 发表于 2016-11-29 20:59:35

海河发表于 2016-11-29 20:40
一点都不麻烦。灯丝电流只有57毫安，根本不用专门的灯丝绕组，用6.3V的灯丝供电串联电阻降压就行。阻值大 ...

前两天用2J27S推4P1S，一败涂地啊。自己绕牛，都是单独绕组，交流声大了去了，没办法，改6J1推4P1S了。

海河 · 发表于 2016-11-29 21:00:54

maojiwu 发表于 2016-11-29 20:59
前两天用2J27S推4P1S，一败涂地啊。自己绕牛，都是单独绕组，交流声大了去了，没办法，改6J1推4P1S了。

是不是自激振荡了？

maojiwu · 发表于 2016-11-29 21:05:17

海河发表于 2016-11-29 21:00
是不是自激振荡了？

应该不是自激，我用的三极管接法，增益低。所以我不甘心失败，还要继续搞下去。

海河 · 发表于 2016-11-29 21:07:43

maojiwu 发表于 2016-11-29 21:05
应该不是自激，我用的三极管接法，增益低。所以我不甘心失败，还要继续搞下去。

不要惯性的认为增益低就不自激。我在测试曲线时，万用表里的分流电阻是绕线电阻，估计自身有点小小的电感量，就这样还自激振荡了，我也鼓捣了好一会才给自激抑制下去，不抑制的话，测试出来的电流很大

maojiwu · 发表于 2016-11-29 21:11:49

海河发表于 2016-11-29 21:07
不要惯性的认为增益低就不自激。我在测试曲线时，万用表里的分流电阻是绕线电阻，估计自身有点 ...

多谢版主提醒，我也是第一次做直热，尝到味道了，没想到这些小管很好听。

海河 · 发表于 2016-11-29 21:14:13

maojiwu 发表于 2016-11-29 21:11
多谢版主提醒，我也是第一次做直热，尝到味道了，没想到这些小管很好听。

实际上，4P1S的本底噪声要比2J27S大许多。

123021 · 发表于 2016-11-29 21:25:55

感谢楼主的资料
