十字管的“摆拍”

6a2j · 发表于 2016-8-29 00:59:37

sxf 发表于 2016-8-28 20:18
咱也翻箱底子找到有点黄金管

金灿灿啊！3DA38 3DA39 ,这两管子不错，虽然功率不大，但频率够高。
我注意到第二张图片中，管子管脚上有手写的数字，我手头的有些管子也有类似的现象，也不知道它标记的是什么，放大倍数么？高频功放管的参数里，已经标明了输入功率和输出功率，放大倍数这个参数好像用处不大。

6a2j · 发表于 2016-8-29 01:07:50

环牛1201 发表于 2016-8-28 23:54
原来拆的。

呵，这才是真正的高大上啊。

6a2j · 发表于 2016-8-29 01:19:25

839901823 发表于 2016-8-28 18:23
家境殷实大户人家
以前就这些估计能换头猪钱

呵，这还真有可能。

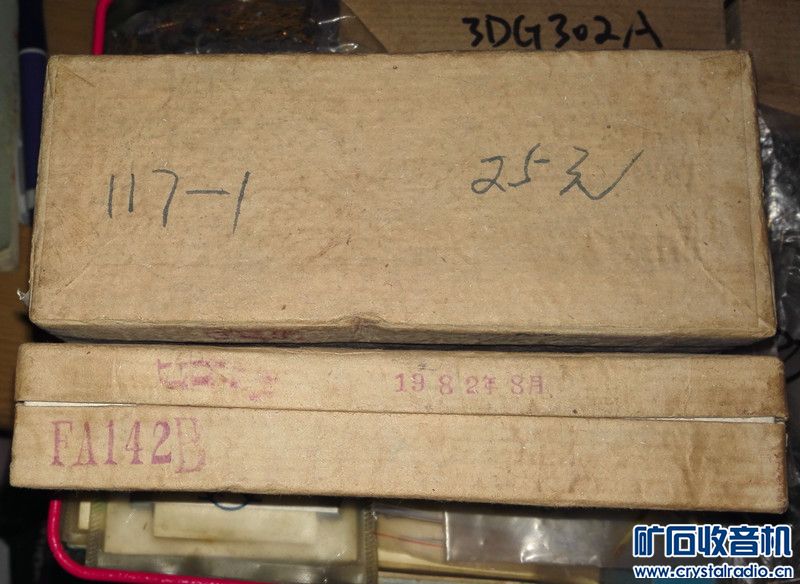

我的FA142B盒子上有“25元”字样，一盒管子是十个，我不认为这是一盒管子的价格，那么，只能是一个管子的单价了。管子是82年的产品，那个时候的物价，稍微上的年纪的可能都清楚。

ylong777 · 发表于 2016-8-29 06:04:10

6a2j 发表于 2016-8-29 00:15
你是做高频功率接续器啊，玩远程对讲？
看到你在七楼用了“经常”二字，看来做了不少啊。
查了一下，3D ...

只有降频，400Mhz 要设计微带，电容不好找，150Mhz的元件容易找，更重要是拆的PCB板原来就是150Mhz用的，改400Mhz微带设计的长度都不对，400Mhz 要求设计电路也很高，一点设计不合理，整个电路不能正常工作甚至不出功率

6a2j · 发表于 2016-8-30 01:25:07

ylong777 发表于 2016-8-29 06:04
只有降频，400Mhz 要设计微带，电容不好找，150Mhz的元件容易找，更重要是拆的PCB板原来就是150Mhz用的， ...

您的经验很丰富啊，我虽然收了不少类似管子，但还没搞过这东西，主要是不知道搞来干嘛，放广播？没那胆，业余无线电？没证，搞对讲机？没人跟我对讲啊。——没动力。
我还收藏了一块高频功放板，以前的国产货，我对高频功放的印象也只有它了，上面的电阻电容等属于常用件，如大个的大红袍，瓷管瓷介，几匝的镀银空心线圈等，还有三个十字管，估计频率不会太高，我有时也会拿它来揣摩一下高频电路的布局。

ylong777 · 发表于 2016-8-30 05:05:53

本帖最后由 ylong777 于 2016-8-30 05:08 编辑

6a2j 发表于 2016-8-30 01:25
您的经验很丰富啊，我虽然收了不少类似管子，但还没搞过这东西，主要是不知道搞来干嘛，放广播？没那胆， ...

你图中有一部分拆机管，搞不好有几个是不能用的所以别人拆下来的，我用的十字发射管也是在本坛爱好者收藏几年的拆机十字管卖给我的，总共7个，有3个是坏的不能用，也只能当摆设看看，至于用途，你可以制作出成品在网上卖呀，网上“”火腿们“”对这需求量还是很高的，而且这种老式十字管散热做好了很耐热的，就是电压高点，我用的是笔记本电源19v4A的，如果用到车载12v电源效率不会高，估计也就13w左右。

6a2j · 发表于 2016-8-31 03:19:30

ylong777 发表于 2016-8-30 05:05
你图中有一部分拆机管，搞不好有几个是不能用的所以别人拆下来的，我用的十字发射管也是在本坛爱好者收 ...

我的这些个管子都没上过锡，大部分都是整盒的，我看过一些资料，有说到高频功放管比较容易老化，所以拆机品我是不敢入手的。
老管大都是28伏的，确实不太好用，降压使用的话，功率上不好把握，但也有一些是12伏的，那个可能就比较符合大家的使用习惯了。
真要做电路的话，估计还得搞个假负载之类，手里关于高频发射的资料很少，这大概也是国情所然吧，您知道有哪些制作资料可供参考么？有个书名就行，谢谢。

JHXC · 发表于 2016-8-31 08:34:22

本帖最后由 JHXC 于 2016-8-31 08:37 编辑

十字管，想象挺丰富！西方人信教，经常胸前画十字，不知不觉，也把三极管做成十字架了！

BAIWEI007 · 发表于 2016-8-31 08:51:28

aojieage 发表于 2016-8-28 03:03
可能出于保密考虑，编了些奇怪型号，以前见过FA431，其实就是3DA92。

3DA92是北京产的功率耗散功率15瓦，FA431是无锡华晶产的至少是它2倍的耗散功率，而那个FA641TB耗散功率达70瓦，是做50瓦甲乙类调频功放或甲类10瓦电视功放的好东西，2000年左右华晶公司买一个FA641TB大约需要300元左右，3DA4060功率更大，引脚是白银做的，这些管子外壳陶瓷封装的确是高频高导热的氧化铍陶瓷做的，尽量不要砸碎它，粉尘有剧毒，当年出自我手安装调试的这类功率管估计有上千个，调试时偶尔发生自激震荡烧毁功率管是常事，烧个末极功率输出管几百块蛮心疼的，不过也不用赔偿的，如果连烧2个功率管，那么这块双面PCB板子将被报废处理，高频的东西，有时板材内部有些瑕疵容易自激烧管很邪门的

BAIWEI007 · 发表于 2016-8-31 08:53:17

JHXC 发表于 2016-8-31 08:34
十字管，想象挺丰富！西方人信教，经常胸前画十字，不知不觉，也把三极管做成十字架了！

做成十字脚，那是因为高频状态做2个发射极工作比较稳当，和西方人信教无关

BG4IFY · 发表于 2016-8-31 08:56:42

好东西，我也存放不少。

BAIWEI007 · 发表于 2016-8-31 08:58:49

ylong777 发表于 2016-8-28 16:02
嘿嘿😊，我是“香肠”，自己制作高频功放，我用3DA825L老管子做了145土5Mhz小功放, 5W输入，在19 ...

3DA825L可以加上额定电压28V，效率较高，失真较小

ylong777 · 发表于 2016-8-31 10:14:22

本帖最后由 ylong777 于 2016-8-31 11:22 编辑

6a2j 发表于 2016-8-31 03:19
我的这些个管子都没上过锡，大部分都是整盒的，我看过一些资料，有说到高频功放管比较容易老化，所以拆机 ...

做高频功放资料很好找的，随便在网上下载个三菱或三洋的专用发射管Pdf 资料都有介绍发射管在V段150Mhz 或U段470Mhz资料电路原理图中获得，而且Pdf 资料中参数非常详尽，包括线圈的直径参数非常详细，我用的3Da825L功放参数也是参考这些专用发射管Pdf资料得来的，但首先前提是国产管与专用发射管大致参数要相近，比如管功耗，Ic电流，和使用频率的等等，因为参数相近，所以最重要的参数之一就是输入阻抗才能相近，Pdf资料中设计输入阻抗才能相近，这样才能把管子最大效率发挥出来，反而输出阻抗是由负载阻抗决定的参数值，一般都是50欧姆标准阻抗。每个不同型号的发射管输入阻抗是不一样的，要靠电路设计参数调配到最佳值。阻抗不匹配也是某些高Ft电源管达不到应有发射功率效果原因之一。

旧胆听音 · 发表于 2016-8-31 18:03:38

像二战时的海滩障碍

6a2j · 发表于 2016-9-1 01:57:54

JHXC 发表于 2016-8-31 08:34
十字管，想象挺丰富！西方人信教，经常胸前画十字，不知不觉，也把三极管做成十字架了！

不得不说，你的想象力真丰富，这也能想到那方面。
