6P3P推挽功率放大器电路

  [复制链接]
呜呼
发表于 2009-10-28 10:57:05 | 显示全部楼层 |阅读模式
这里是网络上找来的6P3P推挽功率放大器电路，希望对大家有参考作用。

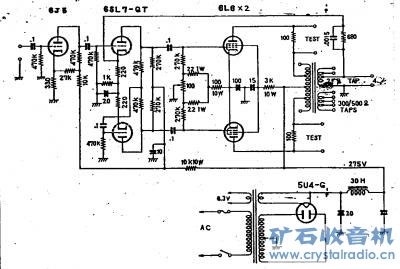

6C5 6N7 6L6X2.JPG
6F2 6P3PX2.2.JPG

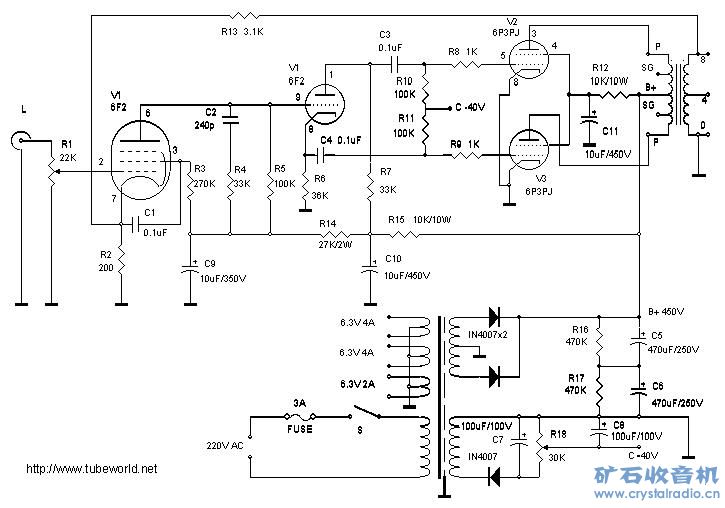

6F2 6P3PX2.jpg
6J7 6SN7 6L6X2.jpg

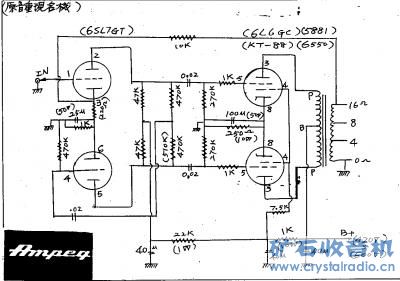

6L6X2 2.jpg
6L6X2 3.jpg
6L6X2 (高压直接用市电整流).jpg
6L6X2 （四路信号混合）.jpg

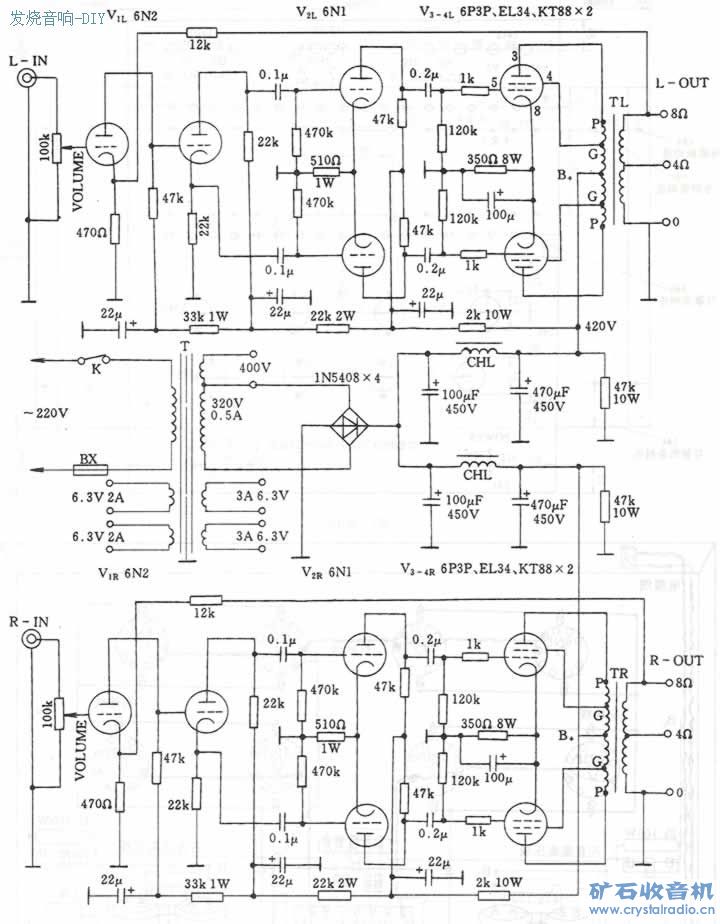

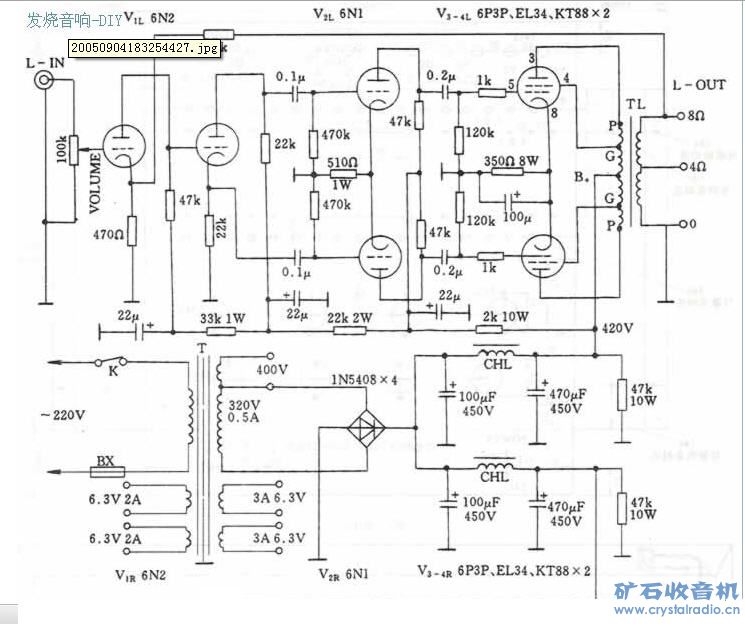

6N2 6N1 6P3P(EL34 KT88)X2.1.jpg
6N2 6N1 6P3P(EL34 KT88)X2.2.jpg

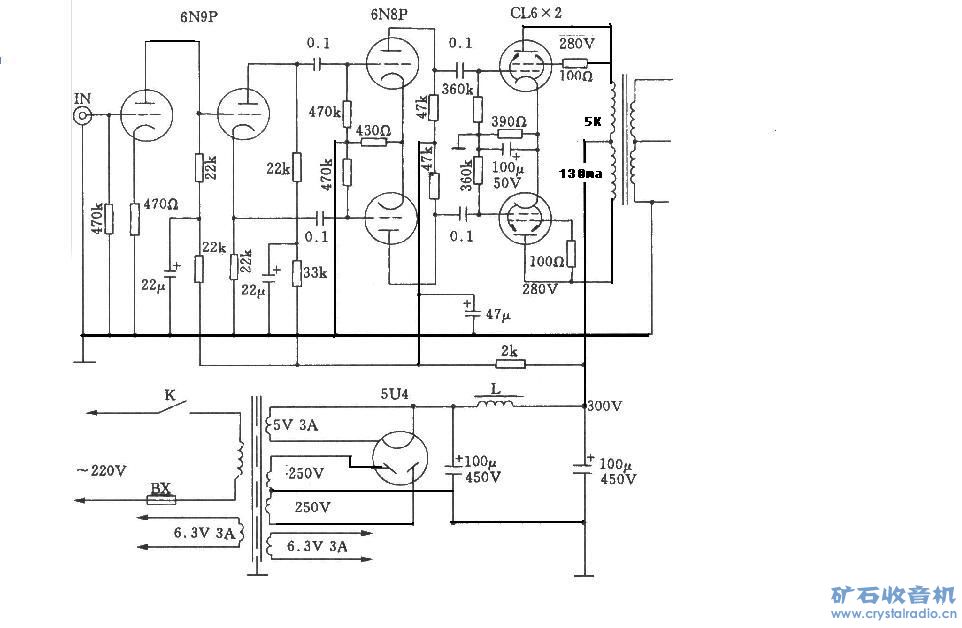

6N9P 6N8P 6L6X2(三极管接法).JPG
6N10 6N6 6P3PX2.jpg
6N11 6P3PX2.jpg

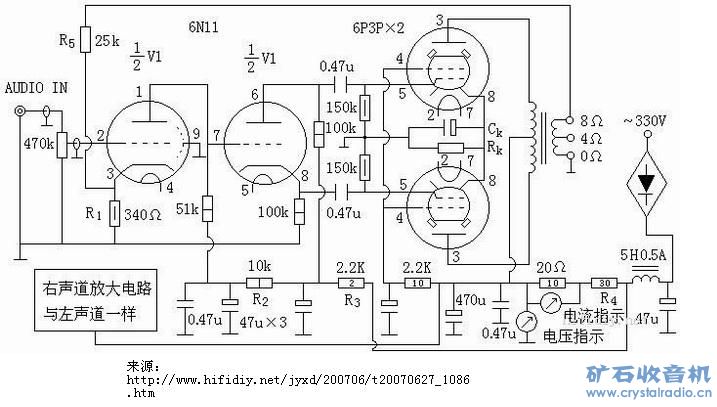

6N11 6P3P推挽.jpg
6sj7 6sj7 6L6x2.jpg

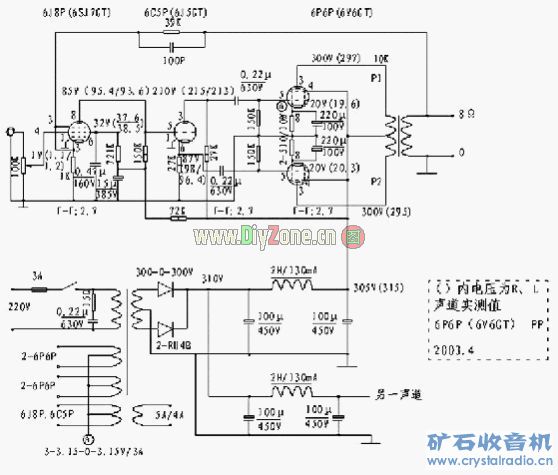

6SJ7 6SL7 6V6X2 简易小型实用扩音机.jpg

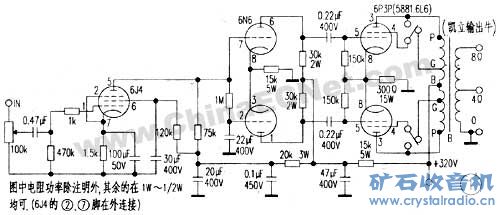

胆功放（6J4 6N6 6P3PX2推挽).jpg

评分

4

查看全部评分

回复

使用道具 举报

海河

发表于 2011-2-10 20:24:39 | 显示全部楼层
再来一个
回复 支持 3 反对 0

使用道具 举报

发表于 2009-11-9 17:42:49 | 显示全部楼层
太好了，喜欢。
回复 支持 反对

使用道具 举报

tianwei
发表于 2011-2-10 06:11:20 | 显示全部楼层
不少图，不错
回复 支持 反对

使用道具 举报

jzl567

发表于 2011-2-10 22:28:36 | 显示全部楼层
都很好，
回复 支持 反对

使用道具 举报

leehj
发表于 2011-8-15 22:01:53 | 显示全部楼层
好图，学习了。
回复 支持 反对

使用道具 举报

YZMLXY
发表于 2011-8-15 23:17:09 | 显示全部楼层
好图，收藏。
回复 支持 反对

使用道具 举报

zswtc

发表于 2011-11-22 23:01:00 | 显示全部楼层
那个好听点？
回复 支持 反对

使用道具 举报

jmjx315

发表于 2011-12-12 19:24:36 | 显示全部楼层
好图收藏了，谢谢。
回复 支持 反对

使用道具 举报

发表于 2011-12-12 19:28:43 | 显示全部楼层
回复 9# jmjx315


   楼主辛苦了！好资料收藏了。
回复 支持 反对

使用道具 举报

liuxj
发表于 2011-12-31 07:34:42 | 显示全部楼层
不错的资料。收藏了。
回复 支持 反对

使用道具 举报

菲菲宝宝

发表于 2012-1-11 22:35:28 | 显示全部楼层
谢楼主，电路图太好了，已收藏！
回复 支持 反对

使用道具 举报

qinning

发表于 2012-5-26 11:04:36 | 显示全部楼层
楼主辛苦了，感谢上了这么多好图
回复 支持 反对

使用道具 举报

发表于 2012-7-12 22:35:13 | 显示全部楼层
好资料，收藏了！
回复 支持 反对

使用道具 举报

小胆气

发表于 2012-7-13 09:46:37 | 显示全部楼层
高u管个人听感比较甜，如6n2比6n1甜。有文章说6n1比6n2频响宽。
回复 支持 反对

使用道具 举报
