传说中的PLL, FM Synchrodyne

hylrf

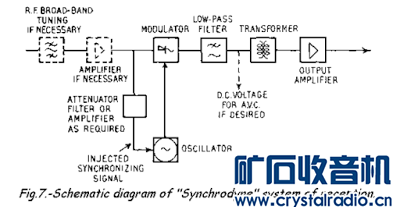

连接推荐, 什么是Synchrodyne(同步差):
http://www.thevalvepage.com/radtech/synchro/section5/section5.htm

大致意思有两个, 一个是, 其工作方式是用一个LO去混频信号,直接得到音频, 类似DC接收机. 第二个是, 振荡器在有注入信号的时候会和外部信号同步.

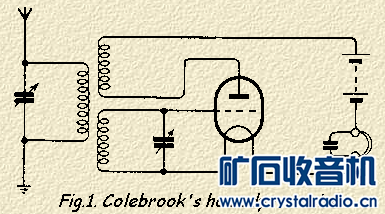

这个接收机的历史几乎和超外差(1918)一样长, 1947年第一次在杂志上发表被称为 FM Synchrodyne. 苏联某人对这个很感兴趣, 但实际上起源不是苏联(fix me). 开始的时候无疑是电子管.


最开始是用在SSB/CW上的, 后来有了FM的版本.

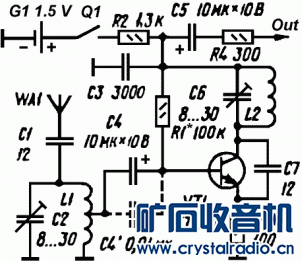

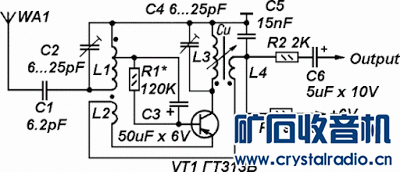

苏联风格的FM synchrodyne,



还有很多, 自己搜.

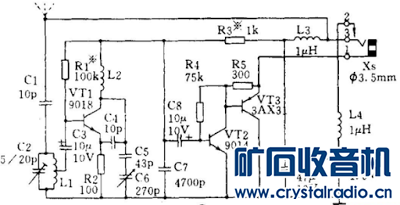

最后, 就是这个流传已久的神奇电路:


也许是PLL吓坏了大家. 先是直接混频出音频, 无异议. 争论在到底锁相了没有, google 关键字inject lock自己搜.


调试要点
1. 频率要对 推荐hotdll汉化的计算器,
  http://www.crystalradio.cn/thread-779067-1-1.html

2.引脚每长1cm, 频率偏差1-3Mhz

3. 拉伸电感不能无限制调整频率范围, 原因就是2

4. 震荡要弱.

5. 最好有频率计.

6. 用个Lm386作为音频放大.

7. 祝好运.

hotdll

哈哈。楼上总结分析的很到位。
反正这个我是一次装成。。。。比较顺利，原理搞懂了，，组装的时候按部就班，很容易成功。

乙猪

虽然历史够长，但实际使用中，多数都仅是应用于中频后检波。

xiaolaba

各位高手 可能的話給上個圖 再來段視頻 對晚輩們學習會有很大幫助
謝謝

hylrf

乙猪 发表于 2016-5-9 10:13
虽然历史够长，但实际使用中，多数都仅是应用于中频后检波。

确实.

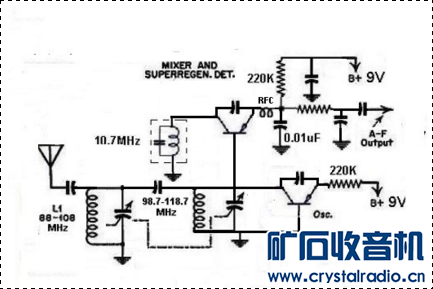

另外一个类似的, 看起来更"靠谱" 的玩法叫做Fremodyne, 混频后用超载生检波的一种结构.

hylrf

xiaolaba 发表于 2016-5-9 11:23
各位高手 可能的話給上個圖 再來段視頻 對晚輩們學習會有很大幫助
謝謝

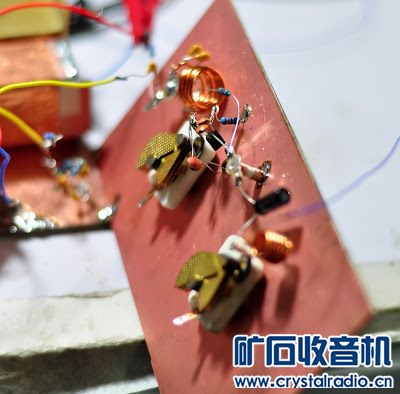

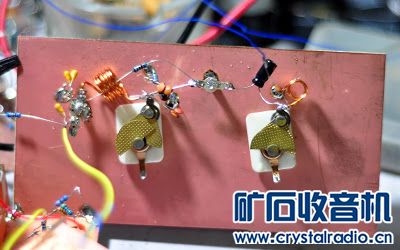

视频真没有, 看图片先吧.

xiaolaba

hylrf 发表于 2016-5-9 12:53
视频真没有, 看图片先吧.

高手, 請問可以大約提供一下那3個線圈的粗規, 好讓照貓描虎容易些, 謝謝你
打算LO用晶震, 少個變數

hylrf

晶体肯定没有pll了 哈哈 拉不动晶体的频率的。不过估计也能响

高清仁

发图干嘛不考虑一下水印的问题?

hylrf

高清仁 发表于 2016-5-9 14:33
发图干嘛不考虑一下水印的问题?

都是网上找的图, 这水印有点大, 也没有招阿.

可达

感觉和再生半斤八两

hylrf

可达 发表于 2016-5-9 15:32
感觉和再生半斤八两

感觉在FM这方面阿, 真的差不多.

未成之佛

这个和超再生相比，没有无台时的沙沙声，但是灵敏度差得多了（同样器件数条件下）。

hylrf

未成之佛 发表于 2016-5-9 16:59
这个和超再生相比，没有无台时的沙沙声，但是灵敏度差得多了（同样器件数条件下）。

灵敏度是要差点 没有噪音还不错。
