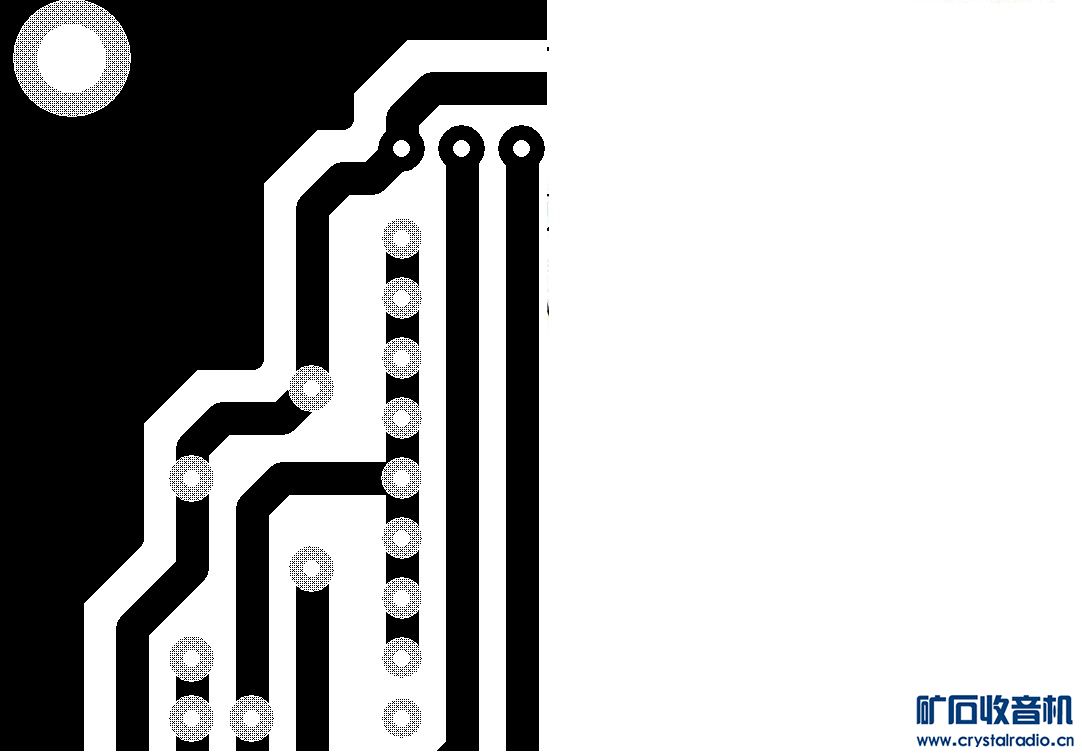

(已经解决)楼主你好，最近做了块板子，家里没有激光打印机，想热转印，想输出BMP文件给朋友打印，输出保存后发现图片的焊盘不是纯黑的（用了楼主提供的元件库）请问如何解决？希望解答.现在看来应该是双面焊盘导致的原因，请问如把已经画好的PCB里的元件批量变为单面焊盘？

bxyyhan

yhang18 发表于 2019-1-9 11:10
(已经解决)楼主你好，最近做了块板子，家里没有激光打印机，想热转印，想输出BMP文件给朋友打印，输出保存 ...

你打印的时候只选底层打印K1层即可，如果需要转换单面板，选择整张板，在属性窗口里把焊盘设为单面焊盘焊盘。

o2hd@t

这个新版的有谁下过没

bxyyhan

o2hd@t 发表于 2019-1-10 19:26
这个新版的有谁下过没

没有新版，早停止更新了，小众软件更没有人去搞汉化，你可以去官网去看，这是德国软件。

乙猪

再请教一个问题：
很多非标元件，引脚又不是2.54整数倍的，如何画好其焊孔？
例如LC7265，引脚间距1.78。

aihao

乙猪 发表于 2019-1-14 15:33
再请教一个问题：
很多非标元件，引脚又不是2.54整数倍的，如何画好其焊孔？
例如LC7265，引脚间距1.78。

可以设置网格线的间距

乙猪

aihao 发表于 2019-1-14 16:01
可以设置网格线的间距

多谢。果然可行。

o2hd@t

这软件，有谁搞出来了中文输入

allluck

中文输入是先在图片软件输入文字，保存成图片，然后导入到Sprint Layout 里面画线，然后保存成元件，以后就可以调用了。很麻烦

guojibao

2019，期待楼主的“第二讲”

bxyyhan

guojibao 发表于 2019-1-28 15:48
2019，期待楼主的“第二讲”

不讲了，大家自习。

zergxia1

bxyyhan 发表于 2019-1-29 12:09
不讲了，大家自习。

前辈，我想请教几个问题

一、焊盘的问题
    （1）顶层、底层 都大面积敷铜的时候，双面过孔焊盘如何选择性连接不同的地线层，看了你的帖子我学会了在双面焊盘上重叠放置单面十字焊盘，这样可以指定连接不同的地线层。
    （2）业余用过孔双面焊盘是为了牢固耐焊接，但是又不想焊接时漏锡到下面去，增加焊接难度特别是拆了重新焊的难度，于是就给其中一面焊盘盖阻焊油，我是这样解决的，先把双面焊盘直径调小，然后在上面重叠放置两个单面大焊盘，一个在顶层，带阻焊，一个在底层，不带阻焊，这样出来的效果就是底层露铜顶层盖油。
    我这么做有什么问题么？

二、铺铜的问题
    我手动用多边形工具铺铜的时候，没办法给焊盘放置十字焊盘，尝试了各种办法都不行，最后用笨办法画一个十字焊盘封装成元件，然后用多边形工具铺铜的时候手动绕开把十字焊盘漏出来，有其他更简单的办法么？

三、导出的问题
    （1）导出光绘文件的时候，右边有一个默认勾选的丝印阻焊层偏移，默认0.3MM，那个设置是什么意思呢？
    （2）导出钻孔数据的时候，不知道怎么设置了。我在网上搜到好几个教程，有勾选英寸的，有勾选毫米的，有勾选“删除前面的零”的，有勾选“使用十进制”的。我自己试着选择毫米导出钻孔数据，在查看光绘文件的软件里打开，钻孔位置不对，整张钻孔图的尺寸缩小了很多倍。选择英寸时显示正常。我想请教下导出钻孔数据那里到底应该怎么设置才符合淘宝主流的PCB打样厂家的需求？

四、前辈，能再共享一下你的元件库么，网盘过期了~~

最后，感谢前辈的教学，看了你的帖子受益很大，谢谢！
