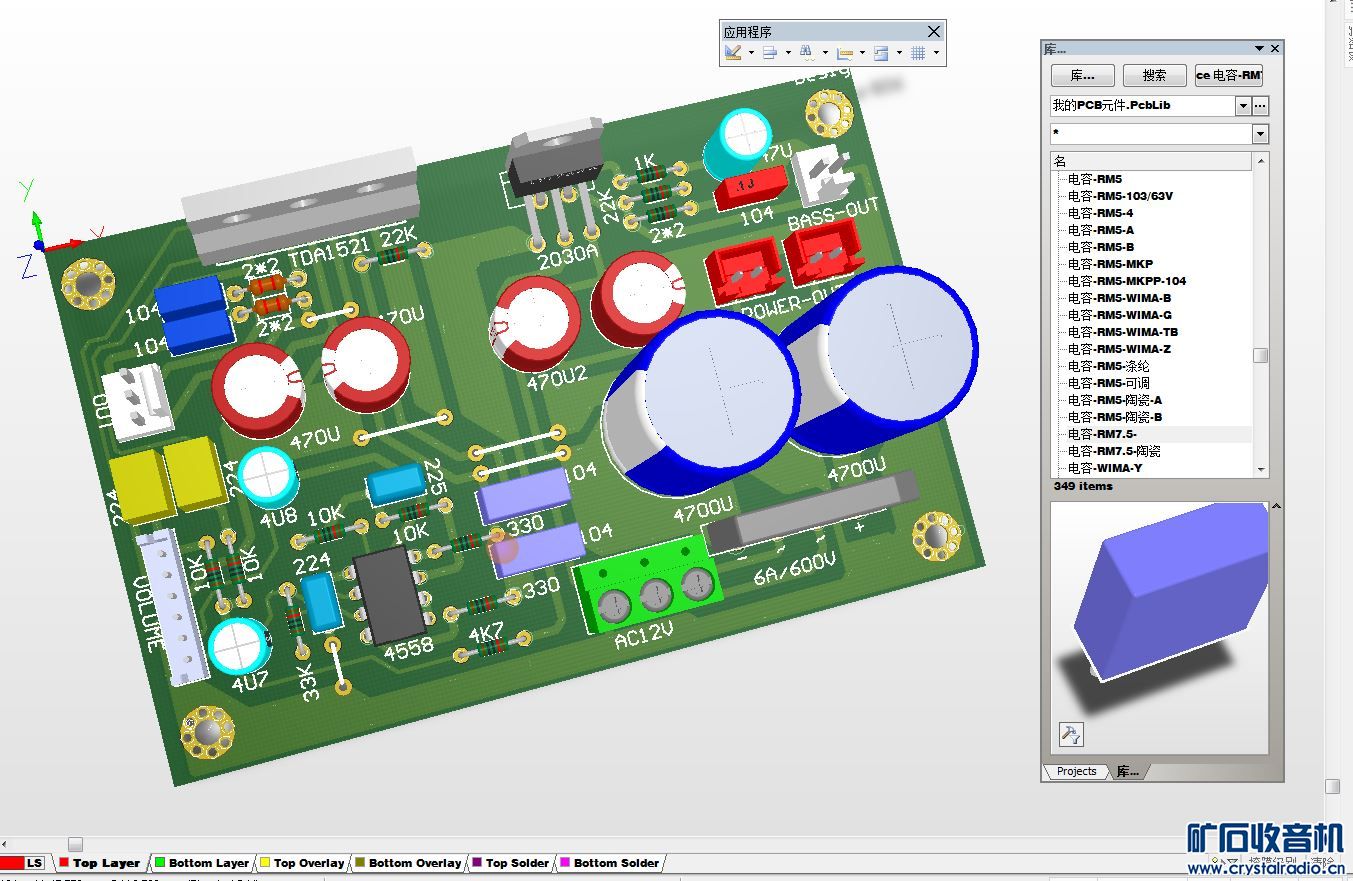

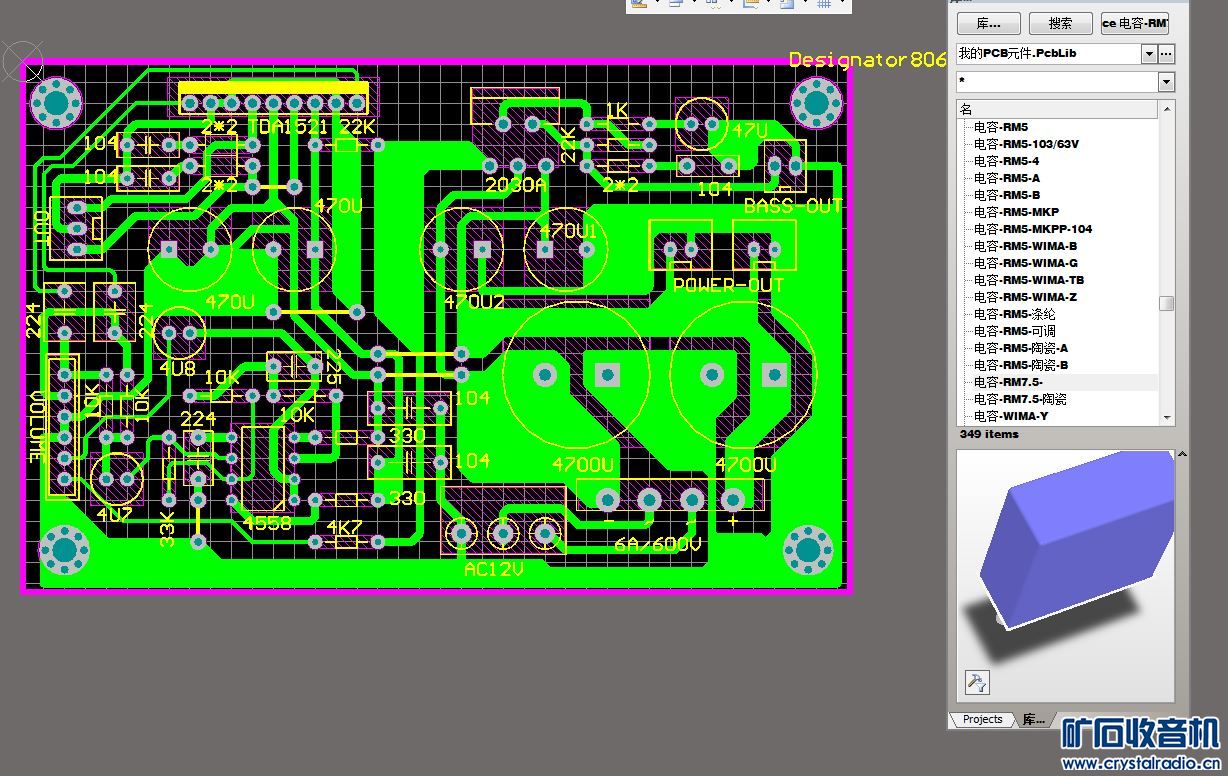

也发个2.1的功放电路，TDA1521+TDA2030A

bxyyhan

电路参考现代电脑有源音箱，附件里是PCB文件，需要的自己下载。

bxyyhan

好吧，我声明一点。我们画的PCB,每一条线路都是自己亲自画的，请尊重我们的劳动成果。另外，展示3D效果是为了给大家一个直观的感觉。绝对不是为了炫耀什么，我已经把我会的全发到论坛里了，包括我多年来画的元件库，我全部毫无保留的共享出来了，至于什么追求完美，这个我也反对，因为大家用的软件不一样，不能因为你的软件可以3D显示就看不起别人用的软件，因为我也在用Layout6.0.我没觉得有什么不好，毕竟大部分坛友不是专业设计PCB的，你要他们去用大型PCB软件实在是不现实的，我画PCB也不用AD的，因为效率实在低。千万不要因为自己会画个3D-PCB就飘飘然了，人外有人，

mwd

楼主的功夫真好，给我画的TA7240板子装出来效果很好！

bxyyhan

mwd 发表于 2015-2-27 10:25
楼主的功夫真好，给我画的TA7240板子装出来效果很好！

为人民服务。

nieice

确实画的很好的~

bxyyhan

另一个版本的。

铁道兵

太漂亮了，赞赞赞。

AudioCAT

bxyyhan 发表于 2015-2-27 13:12
另一个版本的。

楼主的3D元件库做的非常不错

AudioCAT

看来楼主跟我一样是追求完美的

我就是要求自己做什么都得像个样，任何细节不满意都不会罢手的。总有人说我是不是闲的蛋疼，做那些东西有啥用，还有人说我搞那些没用的细节是强迫症

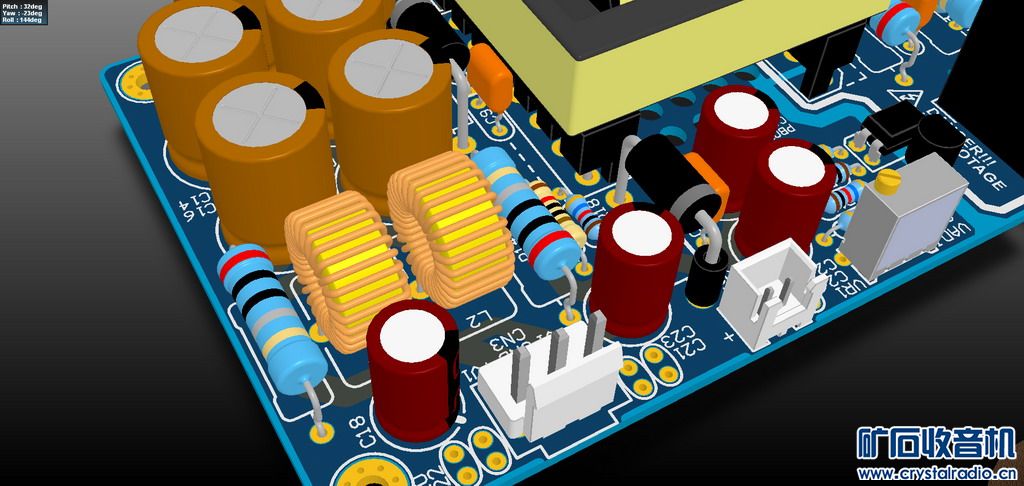

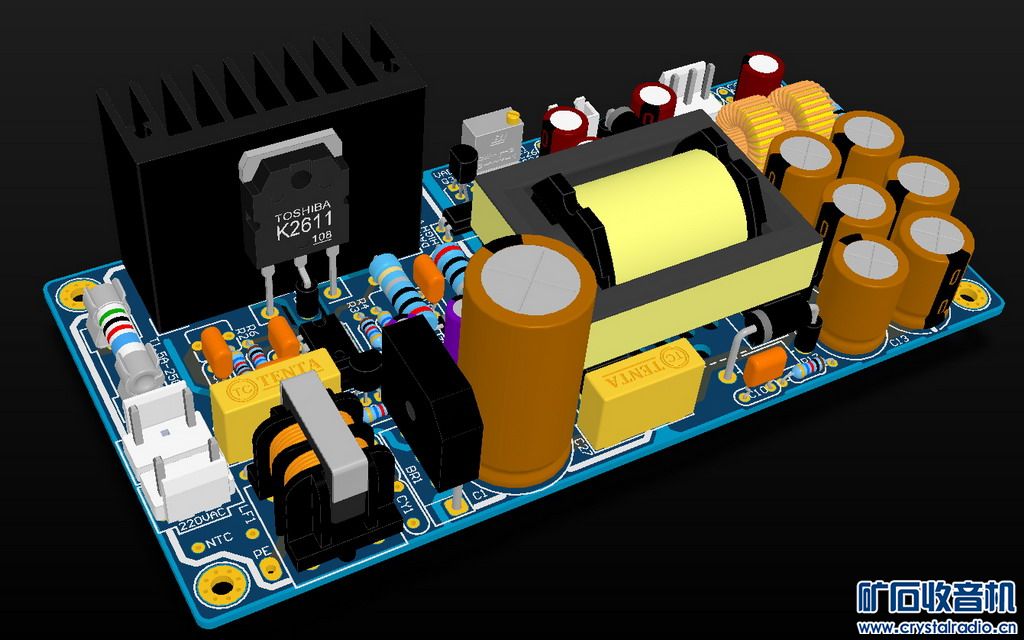

看我的3D元件，我是强迫症吗？

bxyyhan

AudioCAT 发表于 2015-2-27 15:49
看来楼主跟我一样是追求完美的

我就是要求自己做什么都得像个样，任何细节不满意都不会罢手的 ...

我用的是AD14，元件封装自己做。

AudioCAT

bxyyhan 发表于 2015-2-27 15:53
我用的是AD14，元件封装自己做。

我还在用AD9

元件封装和3D模型肯定要自己做，软件自带的3D模型简直没法看。

bxyyhan

AudioCAT 发表于 2015-2-27 16:03
我还在用AD9

元件封装和3D模型肯定要自己做，软件自带的3D模型简直没法看。

我有时候也用09的，去下载模型自己做3D封装就可以了。

AudioCAT

bxyyhan 发表于 2015-2-27 16:06
我有时候也用09的，去下载模型自己做3D封装就可以了。

问一下你用什么软件做3D模型？

oldpq

佩服楼上的两位，我等只能看看，用用现成的。

yu2007

不错，支持
