电子管特性图示器

程权的学生

我们厂在天津够大的，从来没看见我们厂有此仪器。

lszsw

上无21厂凤凰涅盘了????

jlfzx

w6955 发表于 2015-1-23 21:45
这样做可能容易些：用一个单片机+DA 产生栅极电压，还需要一个放大器做输出。用一个可控电压源做屏极电源,另 ...

上周有个mirochip研讨会  介绍 有个8位处理器  可以精确可调pwm  做数字电源的   做个比较好

w6955

别听他的PWM,还得滤波、麻烦、性能还差，就DA就行。8-10位DA不值钱。12bit DA  5元

383248515

国产电子管特性图示这个真的很少见！

漂泊的火

前些年拆过..................后悔啊。。。。。。。。。。。。。。

芊菱草

手里有一台晶体管测试仪，重量三四十斤

宝马

w6955 发表于 2015-1-23 21:35
改肯定可以，改动不大。电子管毕竟没有NPN PNP 极性问题。电子管栅极电压最好能从-30伏到+5V.

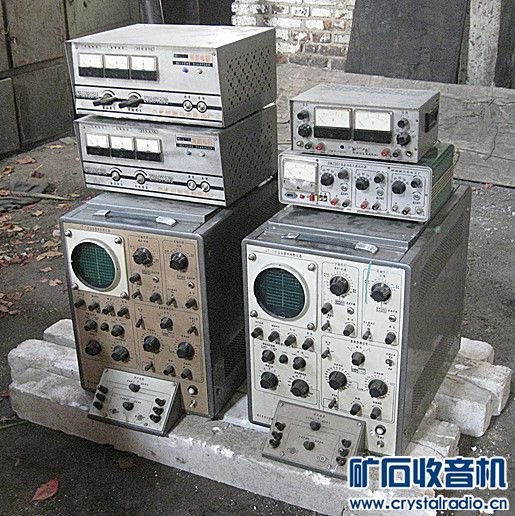

手里还有两台晶体管图示仪

w6955

宝马 发表于 2015-1-24 15:48
手里还有两台晶体管图示仪

什么型号？集电极电压范围！这个重要

宝马

w6955 发表于 2015-1-24 16:17
什么型号？集电极电压范围！这个重要

        JT-1型晶体管特性图示仪

宝马

w6955 发表于 2015-1-24 16:17
什么型号？集电极电压范围！这个重要

刚在网上搜了一下：
http://xuewen.cnki.net/CJFD-HDDL198108007.html
用JT-1图示仪测量电子管特性相关推荐
·《华东电力》1981年08期

·《半导体技术》1981年03期

·《工程机械》1984年08期
JT一1晶体管特性图示仪是测晶体管参数的专用仪器,只要附加一只电阻和灯丝电源,就可以方便地测出真空三极管的屏极特性曲线族和屏栅特性曲线,并从曲线_上直观地得到其主要参数:跨一导S,放大因数协以及截止栅偏压u:,,达到一机多用的日的,其简单原理如下:当灯丝加热以后,在电子管屏极阴极间加上100到200伏的正电J五,阴极发射的电子到达屏极形成屏极电流。改变栅压,就会引起屏流的较大变化,起了放大的作用。因此,从JT一1中的集电极扫描电源中取出“一卜”的较高电压供给屏极;基极阶梯电流在附加电阻上产生压降形成变化的负电压,供给栅极,便可在示波管屏上得到有关曲线(图1)屏流Ia 、爪A)以矛二Ovt丈,二一,丫 一!几|L按灯练电流┌─┐│日│└─┘未山匕屏压以以V)图1图2 一、屏极特性曲线族测试 电子管屏极接JT一1测试台C,栅极接B,阴极接E,灯丝接附加电源,在测试台EB间并联一只10千欧附加电阻,各挡旋钮位置如下: 集电极扫描信号,...  (本文共2页) 阅读全文>>

w6955

宝马 发表于 2015-1-24 16:46
刚在网上搜了一下：
http://xuewen.cnki.net/CJFD-HDDL198108007.html
用JT-1图示仪测量电子管特性相关 ...

就是这样，不过可能还需要一个独立的可调的帘栅电源就行了。在JT1上测MOS 管也是这样的。

シ從頭洅唻ジ

这个东西简单，自己做个也不难，麻烦倒是有点

redback

个人用处不大 一年也做不了一台机子 电子管却有几百只

海河

市面上极少极少能见到。也有人说，就没有特别多的量产过，都是计划生产，类似于“定做”。
有传言说，后来的晶体管图示仪JT-1就是用它改造的。
