电子管特性图示器

BG0FD · 发表于 2015-1-23 13:33:11

第一次见，还以为是晶体管特性图示仪呢

白居不易 · 发表于 2015-1-23 14:57:03

油浸电容发表于 2015-1-23 12:48
还真没见过很値钱吗？

美国泰克570当年售价1100美元，折合1万多元RMB。

发烧菜鸟 · 发表于 2015-1-23 16:07:57

玩胆机有个这样特性图示仪器很好的，但是要学习一下操作因为仪器上这么多钮钮。

无锡老王 · 发表于 2015-1-23 16:20:50

绝对是好机。

贴梗海棠 · 发表于 2015-1-23 16:31:08

看这个太有意思了！咱们没有，即使有，也不会用啊！

白居不易 · 发表于 2015-1-23 16:41:55

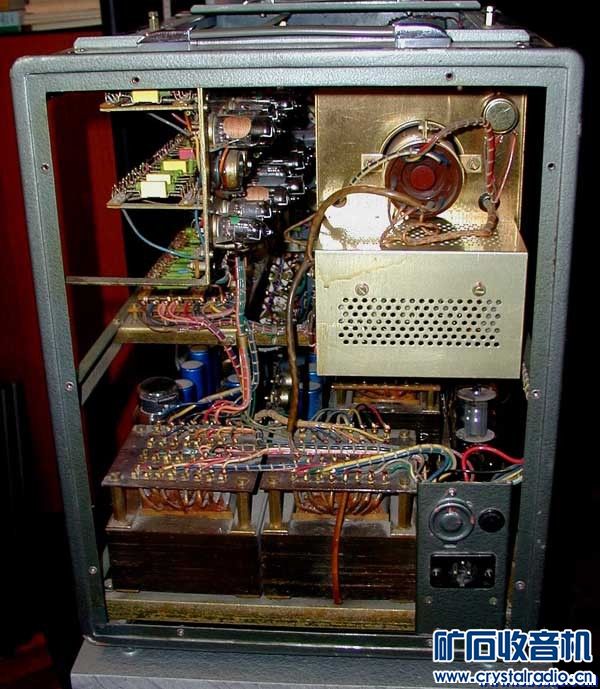

这个仪器产量很少，据说美国泰克570才生产了1400台。本人也是第一次看到实物照片。看看内部图：

贴梗海棠 · 发表于 2015-1-23 16:49:23

啊呀！十多个电子管，变压器，电阻电容等等元件，排列的井井有序，里面满满的。这才叫货真价实啊！

yljj12 · 发表于 2015-1-23 17:03:17

内部排列也整齐有序

宝马 · 发表于 2015-1-23 19:21:16

w6955 发表于 2015-1-23 13:24
这个东西简单，自己做个也不难，麻烦倒是有点。

用晶体管图示仪改改试试？

MF35_ · 发表于 2015-1-23 20:15:25

这个主要是给电子管厂用，成品的电子管一致性要比晶体管好很多，在电路设计的时候一般看手册图就足够了，所以这种仪器很少见，用来收藏很不错

60年代的爱好者 · 发表于 2015-1-23 20:17:06

用晶体管特性测试仪也可以测电子管。

鞍山老于 · 发表于 2015-1-23 20:37:28

国产老物件.不错!

乐在途上 · 发表于 2015-1-23 20:51:30

爱玩管机的,有这个电子管特性仪,也是一种乐趣,

w6955 · 发表于 2015-1-23 21:35:26

宝马发表于 2015-1-23 19:21
用晶体管图示仪改改试试？

改肯定可以，改动不大。电子管毕竟没有NPN PNP 极性问题。电子管栅极电压最好能从-30伏到+5V.

w6955 · 发表于 2015-1-23 21:45:27

这样做可能容易些：用一个单片机+DA 产生栅极电压，还需要一个放大器做输出。用一个可控电压源做屏极电源,另一个单片机做AD。RS232 做上位机。于是显示器就产生图形了。当然还需要一组灯丝电源。
