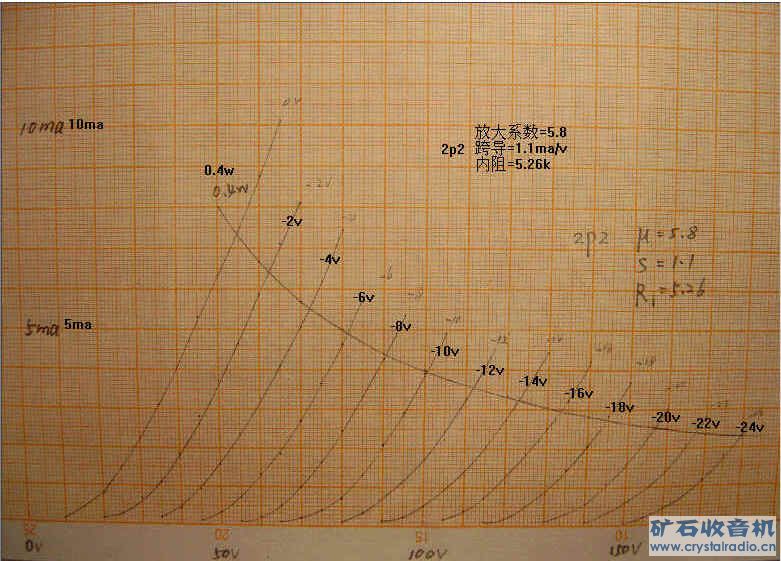

本人2年前测试的2P2接三级屏栅特性曲线：

胆圣

本人2年前测试的2P2接三级屏栅特性曲线：

老三

虽然不懂！但也收藏了！！谢谢！！

海河

胆圣老师也来这里了！！欢迎欢迎，最热烈的欢迎！

胆圣

海河老友您好！在这里遇到您很高兴！
我是这里刚报到的新生，请多关照。

海河

胆圣老师哪里话啊，无论在哪里都是我要跟您学习啊.....

海河

胆圣老师有没有兴趣在机会成熟时测测这个家伙的曲线啊....哈哈

网中人

好！收藏了，谢谢！

乙猪

很有益的实验。

胆圣

象是一只直热三极管。

昔日重来

哇，线性不错！

光说不练

橡实管！

不过好像还能装一条腿。

老K

好象跨导没有什么下降，内阻明显下降了。

海河

不练版主说的什么是“橡实管！不过好像还能装一条腿。”？

回复胆圣老师，就是直热三级管，  有朋友提供了一些资料，但看不懂啊....
http://www.tubecollector.org/15e.htm
http://www.nj7p.org/Tube4.php?tube=15E

[ 本帖最后由 海河 于 2008-12-23 16:15 编辑 ]

胆圣

我只看懂：
1)灯丝电压5.5V，灯丝电流4.2A
2)3种管内电容
3)下面是各种条件下的功率,我不懂英语，看不懂是什么功率。
很抱歉。

HLTP

Mechanical Data
EIA Base ...................................... F51

Electrical Data
Heater Voltage ................................ 5.5 V
Heater Current ................................ 4.2 A

Direct Interelectrode Capacitances (approx)
Triode
Input ......................................... 1.4 pf
Output ........................................ 0.3 pf
Grid to Plate ................................. 1.15 pf

Maximum Ratings (Design Center Values)
Triode
Plate Dissipation ............................. 20 W

Characteristics and Typical Operation
Class C Oscillator/Amplifier
Plate Voltage ................................. 2000 V
Grid No. 1 Voltage ............................ -130 V
Grid No. 1 Current ............................ 18 mA
Plate Current ................................. 63 mA
Driving Power ................................. 4.0 W
Power Output (approx) ......................... 100 W
Characteristics and Typical Operation
Class C Oscillator/Amplifier
Plate Voltage ................................. 1500 V
Grid No. 1 Voltage ............................ -95 V
Grid No. 1 Current ............................ 13 mA
Plate Current ................................. 67 mA
Driving Power ................................. 2.2 W
Power Output (approx) ......................... 75 W

Characteristics and Typical Operation
Class C Oscillator/Amplifier
Plate Voltage ................................. 1000 V
Grid No. 1 Voltage ............................ -70 V
Grid No. 1 Current ............................ 9 mA
Plate Current ................................. 72 mA
Driving Power ................................. 1.3 W
Power Output (approx) ......................... 47 W

Characteristics and Typical Operation
Push Pull Class B Amplifier
Plate Voltage ................................. 2000 V
Grid No. 1 Voltage ............................ -80 V
Grid No. 1 Current ............................ 270 Vgg mA
Plate Current (Zero Signal) ................... 16 mA
Plate Current (Maximum Signal) ................ 80 mA
Driving Power ................................. 0.7 W
Load Resistance ............................... 55.5K Ω
Power Output (approx) ......................... 110 W
---------------------------------------------------------------------
機械參數
管座 ...................................... F51

電子參數
燈絲電壓 ................................ 5.5 V
燈絲電流 ................................ 4.2 A

寄生電容
三極管
輸入 ......................................... 1.4 pf
輸出 ........................................ 0.3 pf
柵極-屏極 ................................. 1.15 pf

極限參數
三極管
最大屏耗 ............................. 20 W

參數與正常運作
C類振盪/放大
屏壓 ................................. 2000 V
第1柵極電壓 ............................ -130 V
第1柵極電流 ............................ 18 mA
屏流 ................................. 63 mA
驅動功率 ................................. 4.0 W
輸出功率(平均值) ......................... 100 W
參數與正常運作
C類振盪/放大
屏壓 ................................. 1500 V
第1柵極電壓 ............................ -95 V
第1柵極電流............................ 13 mA
屏流 ................................. 67 mA
驅動功率 ................................. 2.2 W
輸出功率(平均值)......................... 75 W
參數與正常運作
C類振盪/放大
屏壓................................. 1000 V
第1柵極電壓 ............................ -70 V
第1柵極電流 ............................ 9 mA
屏流................................. 72 mA
驅動功率................................. 1.3 W
輸出功率(平均值)......................... 47 W
參數與正常運作
B類推挽放大
屏壓 ................................. 2000 V
第1柵極電壓 ............................ -80 V
第1柵極電流 ............................ 270 Vgg mA
屏流 (零信號) ................... 16 mA
屏流 (最大信號) ................ 80 mA
驅動功率 ................................. 0.7 W
負載阻抗 ............................... 55.5K Ω
輸出功率(平均值) ......................... 110 W
