测绘900D超级指针表电路图

yhg

十数年前DZ报几乎天天登超级指针表广告。那时认为加了那么多的芯片和三极管，对精度抱有怀疑态度。
近期自己也一直想做一台类似多功能高精度多量程的指针表，目前在搜集相关比较好一点的线路，突然想了解CV 900D这台超级表是使用什么原理，听说达维几年前不生产该表了，已经联系不到售后服务了。最近在坛上进了一台，有些故障，边拆边测绘线路图，修好了C/L/R档故障、修好了高压偏低百分之三十故障。而后对个量程进行测量，真是出乎我的意料之外。电阻档、电压档几乎压线；电容档精度也在百分之五以内；测量50赫兹频率正好在50；
该表工艺质量极差，我已经把表的面板加上一块透明有机玻璃板，同时 把原来的插座全部换掉，三个微动开关按键也换成了五毫米直径的红、绿、黄。（见图）
该表的电路和结构等还是动了一番脑筋的，使用了瓷质转换开关，线路设计还是非常实用，特别是高压部分，可开可关，最高达到了2000伏。
表里面用了类似模块一样的零件有十块，我把里面的零件和接线绘制出来。其实里面多数都是很简单的，有的里面几个三极管和几个电阻，有的一个数字芯片加上几个电阻；有的就是几个电阻。我按照原来表里的编号编的。（见图）
线路板图和转换开关图，我把它分开来，把编号对起来就能连上线路。该表带有一个附件，就是一个盒子一样的东西，我拆开之后发现里面就是一些电阻和一个插晶体管的插座。也一并把它测绘出来。
目前爱好者手里可能还有该表，有的可能已经坏了，因已无法联系到原厂的客服，以下图片供该表修理之用。

kfqhjh

发剩余的图



没有其他的了，希望对大家有帮助。

kfqhjh

楼主辛苦了。

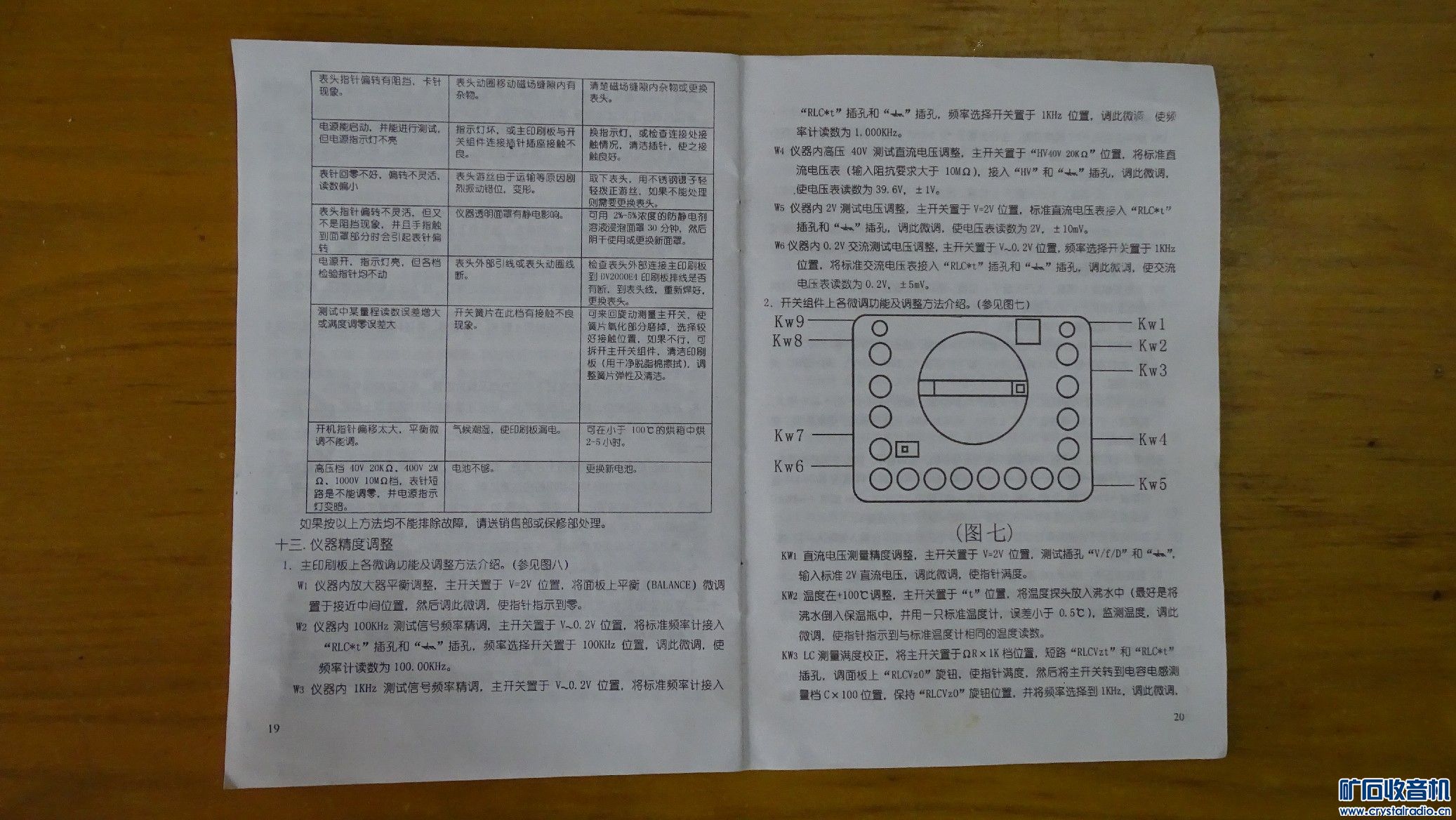

我有一台后期达维仪的M2000超级万用表，近两年才拿出来用，基本准确，毫欧档指针打表确实可怕。档位是双面印刷电路板的。08年女儿去成都旅游时上门买的，将近400大洋，工厂环境很差，就在居民楼上，不过服务态度很好，老工程师要详细介绍，可惜我女儿不懂。此表如无说明书基本无法使用，幸亏我的很齐全。

谁有发图的好办法？现在先用相机或手机拍照，再传到电脑，处理到小于550K，才能发图，麻烦。

老柳

工程量大，辛苦啦！

zsm999

很好  很细心  有耐性

lipeter801

造福于后来者

hncschen

辛苦啦！辛苦啦！

heguowan

什么血型，我属于浮躁类的，静不下来

heguowan

谁能把它搞成原理图呀

gxygxy123456789

佩服您的实干精神。

heguowan

再加一个内部裸照

采菊东蓠

有楼主的强大贡献，该表要升值了。

yhg

heguowan 发表于 2013-11-18 08:48
再加一个内部裸照

内部裸照问题不大，下一步将把它整理测绘出原理图。

heguowan

yhg 发表于 2013-11-18 09:11
内部裸照问题不大，下一步将把它整理测绘出原理图。

期待中

zeng_zww

楼主是个有心人，也是细心的人。

qinqm1909

听说原来的总工程师去世了，厂里没有人懂，所以黄了。
