500型万用表掠影

彭金生

500型万用表是很多朋友的入门用表。上世纪80年代之前，常见的万用表的品牌不是很多，也远没有现在这么普及，500型万用表在当时可以说是比较大众化的测量仪表了。一个型号，有许多厂家生产，电路大同小异，在当时产品质量和工艺水平究竟有多大差异不甚了解，反正现在看来精品不少，很有怀旧的因由和素材。因为喜欢他的沉稳精确厚重，所以收罗了几个，虽然缺乏经典，但愿抛砖引玉，把500罗列开来。

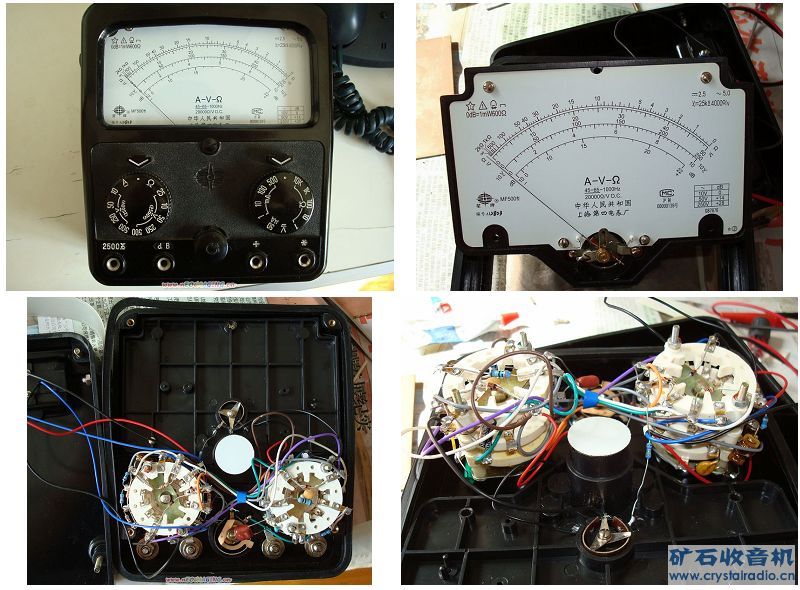

上四的500，带二极管保护的。

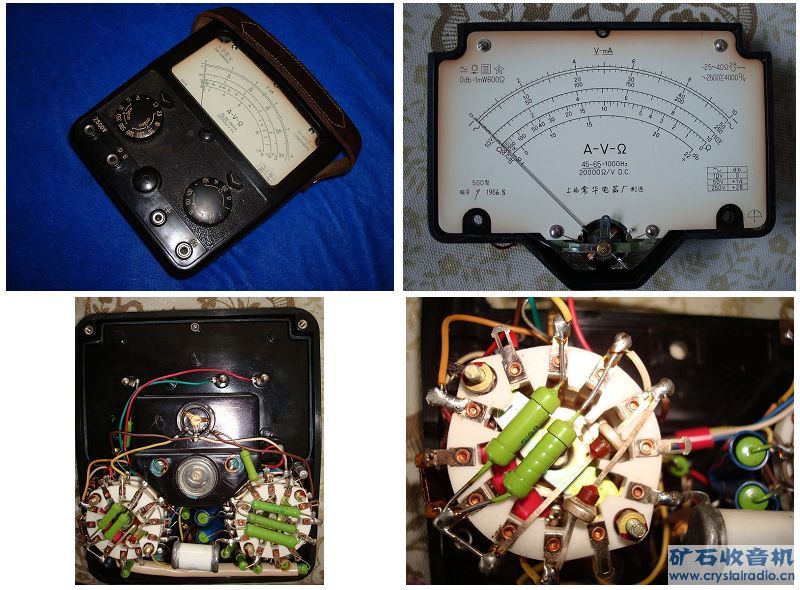

震华的500。

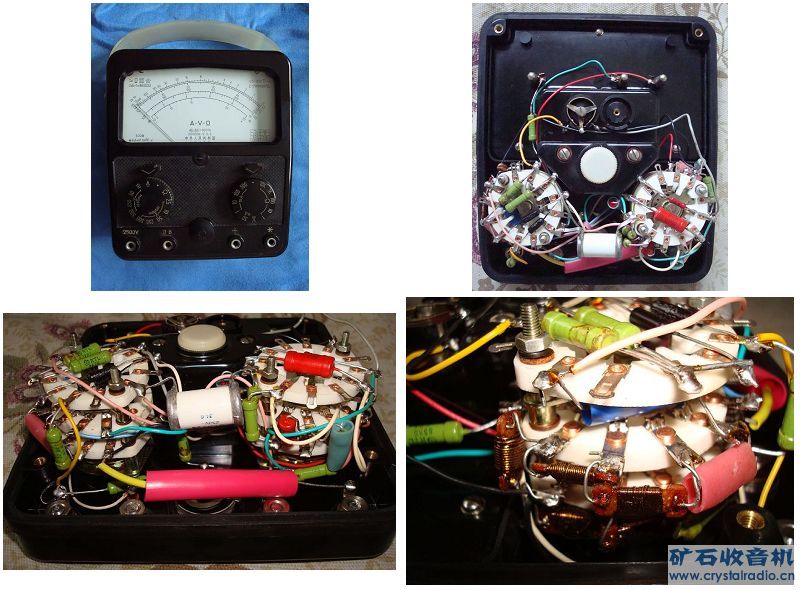

温州仪表厂的500

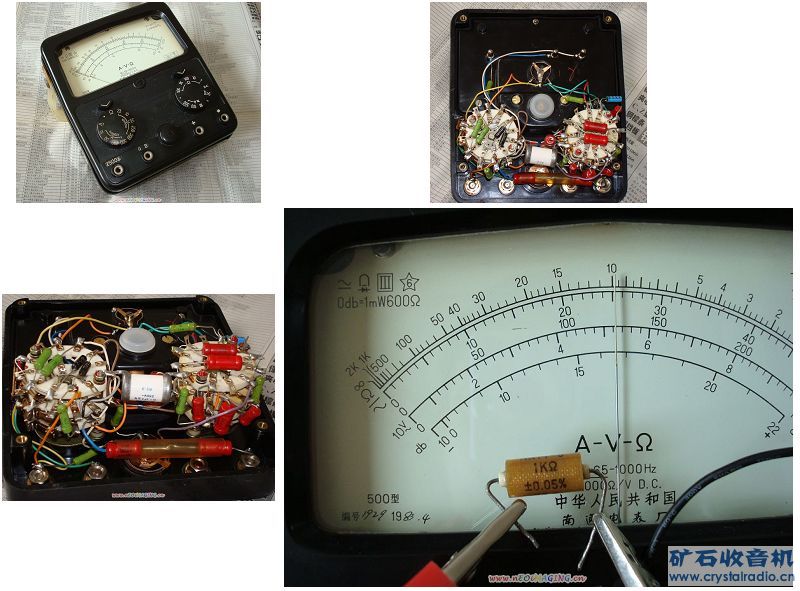

南通仪表厂的500，那个673欧的电阻也是线绕的。

坛子里备加推崇的棘轮开关，咔哒咔哒的声音

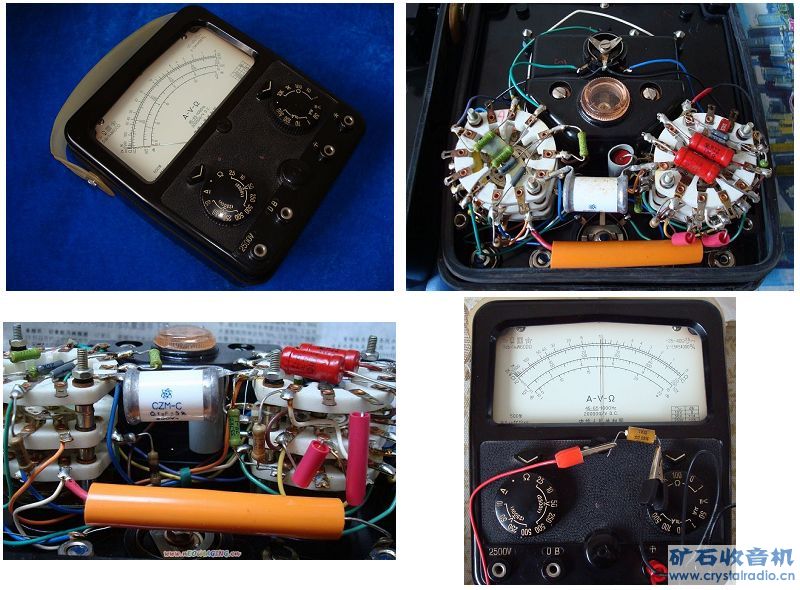

永跃的500

2000年左右的星牌500，虽然是塑料开关，但是还比较准。

陶瓷开关内磁的500（上海教育电器仪表厂），虽然电阻小了，但是线绕的一个也不少。


[ 本帖最后由 彭金生 于 2008-6-22 20:12 编辑 ]

lsx7578

恭敬、 工恭恭敬敬恭恭敬敬恭恭敬敬恭恭敬敬恭恭敬敬

1820

图片太小，果真是掠影

偷偷问一句，你最喜欢那个？

彭金生

原帖由 1820 于 2008-6-22 19:50 发表
图片太小，果真是掠影

偷偷问一句，你最喜欢那个？

“这几个XX我都喜欢！”---耳熟不？
震华四厂和南通的比较好一点，因为在测量电阻时能 压线。

[ 本帖最后由 彭金生 于 2008-6-22 20:07 编辑 ]

cos5020

精彩

AVΩ

堪称500大全了，跨越了时间和地域，让观者心潮澎湃，浮想联翩。个人感觉上四的最好，尤其是70年代到80年代初期的。

壹法拉

我爱有“瑞安仪器仪表厂”的；大家听说过吗？85年；
还有个“南昌仪器仪表修造厂”的！81年；

lymex

经典。该型号貌似生产厂家最多的表。

想知道最早是哪家什么年代开始生产的500型？

[ 本帖最后由 lymex 于 2008-6-22 22:28 编辑 ]

tc9307

''1964年，震华电器厂对500型万用表改型设计，采用新型绝缘胶木粉、外壳及瓷片转换开关，解决了绝缘耐压问题。
--上海地方志''

壹法拉

“国产500型万用表结构之二为震华1962年产品，其外型结构、测量范围、电压表灵敏度及测量电路的综合内阻、准确度电路转换方式等皆与结构之一相同。”
《万用表电路图集》王永立 编 1965年版 第74页；

鉴于上诉内容，可以推测：500型表的定型产品要在1962年或在此以前；

所谓“结构之一”就是500型的原型；其特征是：表盘有反射镜、牛皮提手，俩旋钮上面有大小两条封闭的圆圈线把数字们圈在里面！根据外型推测是当时仿 英国 Windsor 72A 和 77A 表；

对不起！我没有这样的表；没有图片；但是我在网上见到过这样的图片；

[ 本帖最后由 壹法拉 于 2008-6-22 23:09 编辑 ]

lymex

原帖由 壹法拉 于 2008-6-22 22:57 发表
“国产500型万用表结构之二为震华1962年产品，其外型结构、测量范围、电压表灵敏度及测量电路的综合内阻、准确度电路转换方式等皆与结构之一相同。”
《万用表电路图集》王永立 编 1965年版 第74页；

鉴于上诉内 ...

看到这感觉眼熟，翻出我的《万用表维修手册》5705厂编、人民邮电出版社75年8月第一版，129页有同样的话。

lymex

原帖由 tc9307 于 2008-6-22 22:44 发表
''1964年，震华电器厂对500型万用表改型设计，采用新型绝缘胶木粉、外壳及瓷片转换开关，解决了绝缘耐压问题。
--上海地方志''

从这看电路没变。

fujiachun

丰富。有没有“求精”的？

彭金生

原帖由 fujiachun 于 2008-6-23 09:32 发表
丰富。有没有“求精”的？

没有“求精”的,有一个肢解的。

lymex

楼上这个够求精的，精简的精。
