哇卡卡，我不过随便说说，楼主真翻译了，厉害厉害，先顶后看．谢谢．

6AJ8

感谢先生的详细解答释疑！学习之后受益匪浅。同时也想将自己的方法和一些想法帖出，望先生指正！
    我自己的方法是：
    1、根据所需要频率、槽路电容等，计算出所需电感量；
    2、根据电感量、磁芯材料、线径、线圈直径等，计算出所需圈数；
    3、按计算数值进行绕制；
    4、将所制作的电感，并上槽路电容，接入一自制的“负跨导”振荡器（具体电路参见Г·А·Сничерев编著：《超外差式收音机调整法》，将原6A8，换用6A2）；
    5、将振荡器输出接一仿真天线，用数显收音机接收，以此测得谐振频率；
    6、重新校正计算；
    7、重复3～6步，直到符合要求为止。
    8、双调谐中周，则测完初级，再测次级，方法同4～7。

    双调谐中周之耦合度，则是装入机器后再调整，方法是：调整线圈间距离，由远至近，使输出由小变大，直至出现回落的“拐点”，则认为此时为临界耦合，再远一点则为欠耦合，再近一点则为过耦合。
    以上过程，全在一只万用表加一台自制振荡器的条件下完成。恳请先生指教。

    上述过程中，其计算过程是很麻烦的，因而本人也就想了一个“偷懒”的办法——叫电脑去算，算完告诉我。所使用的公式是精度高于1%的Wheeler's公式（参见：F. Langford Smith: Radiotron Designer's Handbook.3rd ed, pp144,145 The Wireless Press. 47 York street, Sydney, Australia. 1941）。
    第5步需要调节收音机调谐旋钮，比较麻烦，而且还可能收到假信号（谐波），所以曾想用一路边数显机改制一个频率计（好像坛子里那位“醉翁”先生曾经改制一个），但打开一看，全是软封装IC，又找不到资料，只好作罢。前不久弄到一块MM5430N，制作了一个频率计，感觉还行，就是所测频率需要换算，并且有“盲区”，为了扩张其适用范围，想找点资料，结果又失望了。现在就想知道第33脚功能。
    至于双调谐中周的耦合度的准确调试，一直困扰我，曾想用电脑来解决。就算是扫描频率25Hz，每次测试一千个点，其带宽要求才25kHz，电脑声卡完全可以胜任。况且，实际上不用那么快的扫描频率，因为快了以后因电路的时间常数原因，容易产生惰性失真；也没有必要测试那么多点（一千个点，小一点的电脑屏幕还显示不完！）。但实施时才发现，找不到声卡的应用程序接口函数（API），郁闷！

乙猪

不敢指正。
总之，业余条件下，只要不怕麻烦，总是能找到适合自己的方法的。

6AJ8

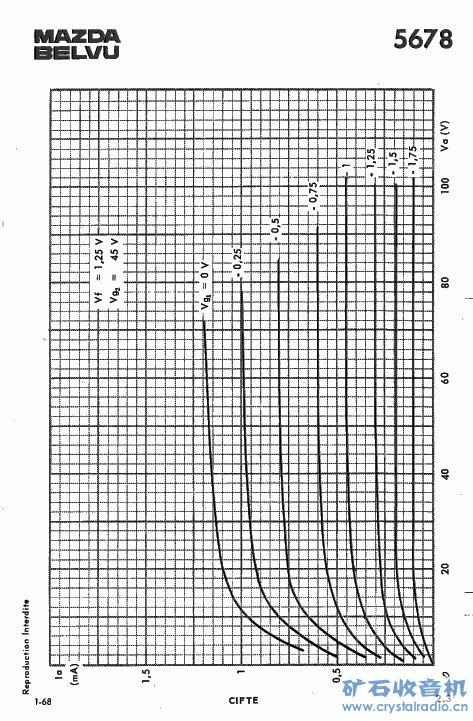

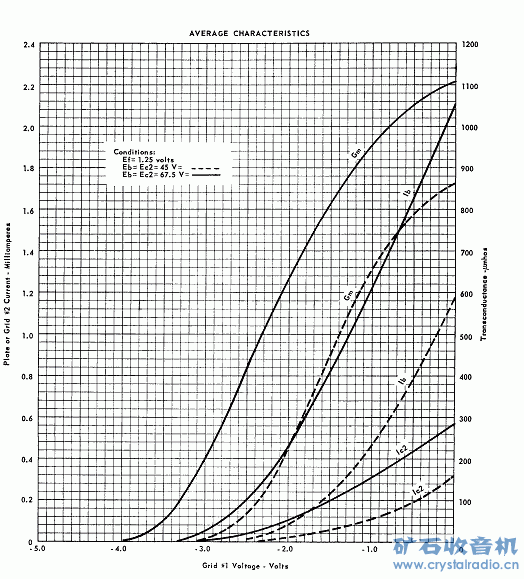

5678：




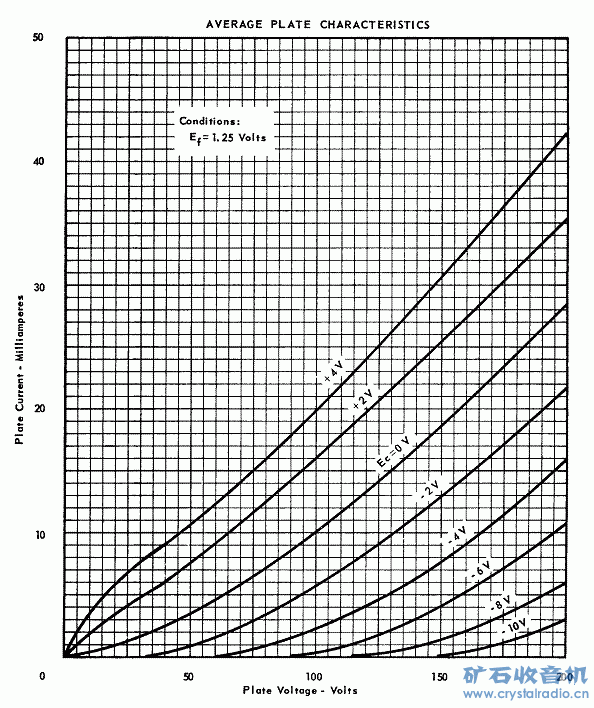

5676：


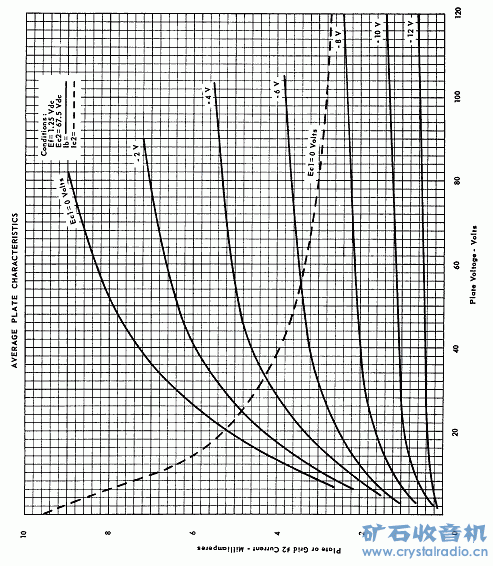

5672：

醉翁

原帖由 6AJ8 于 2008-5-1 10:05 发表
回醉翁先生：
先生可谓是胆F方面的行家里手，这部机器对先生来说，也许只能算是“小儿科”了。不过坛子里象先生这样的高手可不是多数哦，很多朋友连AM再生机都还没有玩“转”。所以，这“借鉴”之功效还是有的。所谓 ...

6AJ8先生真是个敬业之人，有帖必回。我们应该发扬6AJ8先生的精神，做到有求必应才好！！尽自己最大努力来帮助别人。

谨以个人的名义，对6AJ8先生提出表扬！！

6AJ8

FCZ实验室（FCZ研究所）股份有限公司是日本专门制作通讯线圈的一家小公司，位于东京都千叶县佐仓市。其中频变压器产品在日本非常常见。日本人称之为“FCZ线圈（FCZコイル）”。该公司的产品在外壳上印有“FCZ”字样。
FCZ中频变压器（IFT）
       10毫米的中频变压器有两种，一种10M455型，另一种是10M10.7型 。10M的“M”是指内含谐振电容。10M455的谐振频率为455千赫，10M10.7为10.7兆赫。
        以前455千赫的中频变压器分为黄色，白色，黑色几种，随着晶体管的性能的改善，现在已经不再使用三种线圈了，差不多只用一种线圈，大致相当于旧的“白色”吧。
        7M类型中有7M450和7M10.7。
        7M450并不是传统意义上的中频变压器，而是采用陶瓷滤波器，以减少前部损耗，提高次级阻抗的产品。为了与传统的中频变压器区别，用“450”来表示，当然，谐振频率仍为455千赫。另外，最适用作AM立体声接收机的中频变压器。

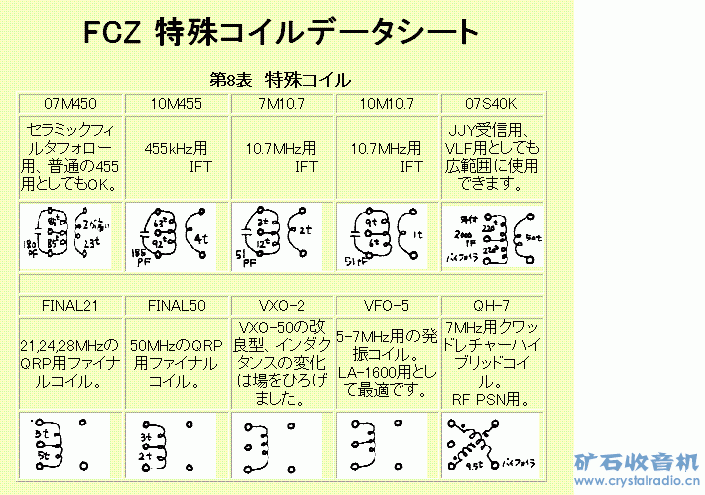

FCZ实验室产品线圈资料：

更详细的资料，请参阅：
http://www.fcz-lab.com/fczcoil.html

xingrong

用这种拇指管来制作中高频和低放前置级是不失电子管风格的，功放可以转接花生管等传统电子管，并不会影响电子管的效果，关键在于电路设计和调试。有一种广播级录音话筒的前级就使用了一只拇指三级电子管放大，与话筒组合在一起，为散热还设计安装了一块半导体致冷器和散热片栅，协助电子管平衡温度，据说效果很好，当然价格也不菲。以前的高空探测仪上使用一支拇指管（相当于6J1）做振荡器将各种传感器信息转换到码盘上以不同的编码发射回地面。不知目前到哪里能搞到这种管子？

中国空军地勤

使用寿命20万小时的美国微型电压放大管系列
__________________________________________________________________________________________________________


型号有：
5636   20元一只 旁热式五极管
5639   35元一只 旁热式五极功率管
5672  25元一只  直热式五极功率管
5676  35元一只  直热式三极管
5678  30元一只  直热式五极管
5702  10元一只  旁热式锐截止五极管
5718  30元一只  旁热式三极管
5719  30元一只  旁热式三极管
5744  30元一只  单三极管
5784  10元一只  旁热式五极管
5796  30元一只  旁热式双三极管
5840  30元一只  五极管
5899  20元一只  旁热式半遥截止五极管
5902  20元一只  旁热式五极功率管
5905  25元一只  旁热式五级管
5977  30元一只  旁热式三极管
6021  35元一只  旁热式双三极管
6111  35元一只  旁热式双三极管
6112  35元一只  旁热式双三极管
1AD4  35元一只  直热式五极管
6BF7  35元一只  旁热式双三极管
购20只可以享受五折优惠；购50只可以享受4.5折优惠；
购100只可以享受4折优惠；购500只可以享受3折优惠。
网址：http://www.diybuy.net/thread-68587-1-1.html

duxaaa

不错！大伙补充了一下更完整了！

怀旧风

长见识!学习！！！

硅两瓦

原帖由 中国空军地勤 于 2008-9-18 22:51 发表
使用寿命20万小时的美国微型电压放大管系列
__________________________________________________________________________________________________________


型号有：
5636   20元一只 旁热式五极管
5639 ...

不如老板你组织套件吧,估计销量不错的.哈哈.

中国空军地勤

原帖由 硅两瓦 于 2008-9-20 09:32 发表

不如老板你组织套件吧,估计销量不错的.哈哈.

下一步会出套件的，谢谢你的提醒！

ZXHXIHUA

谢谢：谢谢楼主的好资料。收藏，也只有收藏的份。

duxaaa

好资料狂顶！可是只有万用表，用数显收音机当频率计怎么办？

昨夜长风

这玩意很耗电把？
