楼主: lq19512003

1918年制造的军用矿机试听记

  [复制链接]

 楼主| 发表于 2012-7-16 08:30:41 | 显示全部楼层
本帖最后由 lq19512003 于 2012-7-16 08:48 编辑
qg2007 发表于 2012-7-16 07:58
根据麦老师新提供的该机网页图片,下载调整后的电路图。


感谢麦老师找到的珍贵资料,感谢qg2007版主整理的图片,可以清楚的看到电路图了!太好了!太令人振奋了!!
看图中的蜂鸣器在电路中的连接方式分析,蜂鸣器的作用很可能是为了方便调整寻找矿石灵敏点的。
可以设想:当矿石灵敏点没有找到以前,各个调谐回路和分线器的位置正好处在有信号的位置的几率极小,因此使用者在操作过程中很难确定听不到信号到底是矿石的灵敏点没找到,还是哪只分线器触点的位置不正确,或是调谐回路的谐振点没调对,也就根本无法知道下一步究竟应该调节哪里才是正确的了!在这种情况下只好瞎子摸象似的胡乱瞎调了,懵到信号为止!
蜂鸣器工作时可以产生一个较强的宽频谱的间歇式高频衰减振荡,从电路图中看到,这个信号被送到了天线线圈的一个抽头上,替代了要接收的信号,这时就可以利用这一信号方便的找到矿石的灵敏点,当矿石的灵敏点调好后就可以关掉蜂鸣器,然后调节分线器、调谐回路等部件接收信号了。
我们这次试听这部机器虽然没用蜂鸣器调整矿石的灵敏点,但是先用二极管替代矿石检波,调好台后再恢复用原机矿石检波,这一方法与用蜂鸣器寻找矿石灵敏点的方法有“异曲同工”之妙,只不过一个是先调好矿石的灵敏点然后再找信号,一个是先找到信号再找矿石灵敏点。
这架矿石机制造出来的年代还没有二极管可用呢,使用蜂鸣器便是唯一的方法了,可以想象如果没有蜂鸣器产生信号辅助寻找矿石的灵敏点,这矿石机使用将是异常困难的。这台矿机的设计者设计了如此有效的好方法,使矿机的操作变得简单有效了!


回复 支持 反对

使用道具 举报


 楼主| 发表于 2012-7-16 08:36:41 | 显示全部楼层
胆小生石 发表于 2012-7-16 07:22
百年的经典矿机,百年的梦想实现。感谢李哥的介绍。

回复 支持 反对

使用道具 举报


发表于 2012-7-16 09:07:05 | 显示全部楼层
看照片, 我想, 当年这是台精心设计, 可能由专业厂家为军方制造的, 还经过严格测试
回复 支持 反对

使用道具 举报

发表于 2012-7-16 09:14:26 | 显示全部楼层
本帖最后由 qg2007 于 2012-7-16 09:19 编辑

由麦老师提供的资料分析,该机有14A和54A两种型号,完全相同,由两个厂家生产,属于当年美军制式装备。

回复 支持 反对

使用道具 举报


发表于 2012-7-16 09:35:12 | 显示全部楼层
养眼啊
回复 支持 反对

使用道具 举报


 楼主| 发表于 2012-7-16 09:37:05 | 显示全部楼层
qg2007 发表于 2012-7-16 09:14
由麦老师提供的资料分析,该机有14A和54A两种型号,完全相同,由两个厂家生产,属于当年美军制式装备。


如果是军队的制式装备质量应该很有保证,也应该有不算太小的量产。
回复 支持 反对

使用道具 举报

发表于 2012-7-16 09:47:38 | 显示全部楼层
看不出耳机线头是接在机器的什么接线端子的?
天线到机器之间咋还隔着一个绕线的架子?相当于一个线圈了?
回复 支持 反对

使用道具 举报

发表于 2012-7-16 09:56:10 | 显示全部楼层
本帖最后由 qg2007 于 2012-7-16 10:03 编辑

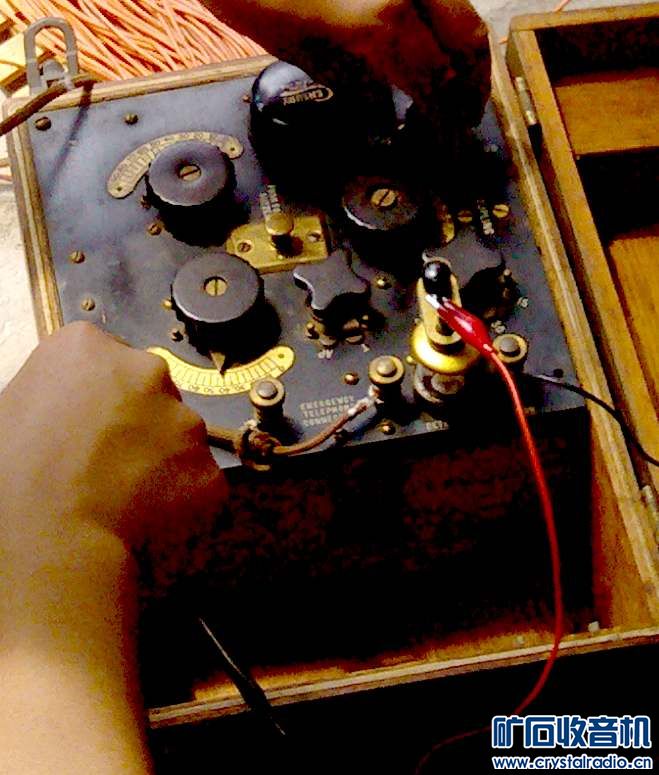

耳机接在矿机的耳机端子上,标有字,另外侧面还有耳机插孔;线架上有60多米线,没舍得断开,应该甩在天线另一端就好了。

回复 支持 反对

使用道具 举报


 楼主| 发表于 2012-7-16 10:00:00 | 显示全部楼层
本帖最后由 lq19512003 于 2012-7-16 10:20 编辑
泉水叮咚 发表于 2012-7-16 09:47
看不出耳机线头是接在机器的什么接线端子的?
天线到机器之间咋还隔着一个绕线的架子?相当于一个线圈了?


先用普通矿机试了一下这个天线,效果还行就,没舍得把架天线后的多余的线铰断,多余的线都在这个线架上呢。

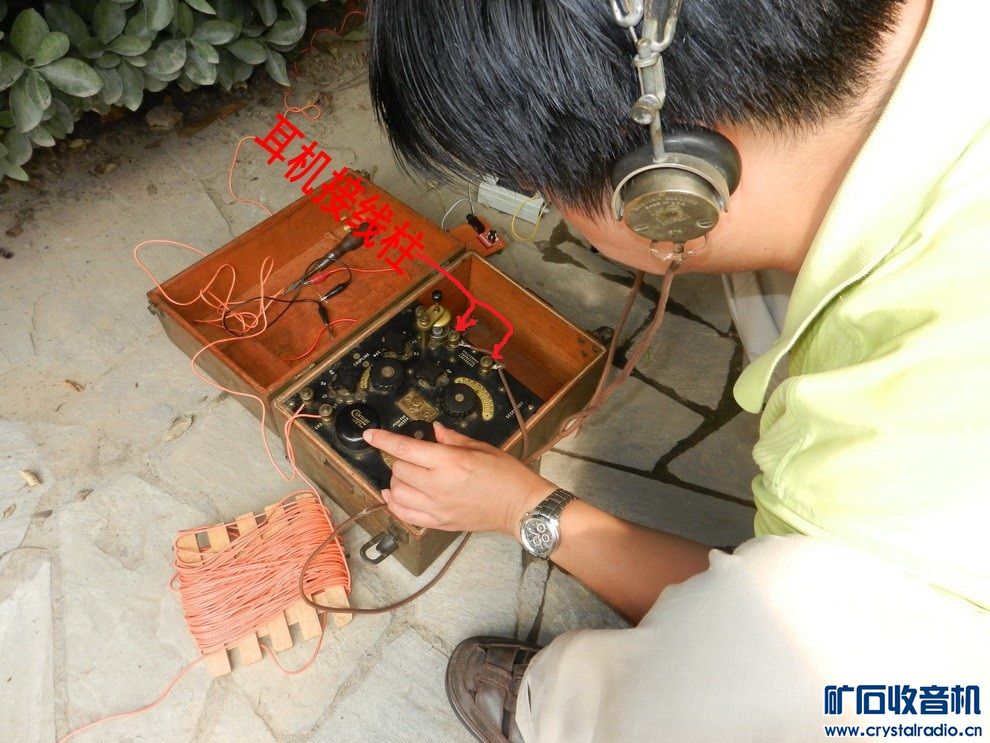

耳机接线柱在右边,如下图所注:

回复 支持 反对

使用道具 举报

发表于 2012-7-16 10:41:01 | 显示全部楼层
提示: 作者被禁止或删除 内容自动屏蔽
回复 支持 反对

使用道具 举报

发表于 2012-7-16 12:52:07 | 显示全部楼层
古董好机!!!!!!!!
回复 支持 反对

使用道具 举报


发表于 2012-7-16 13:01:40 | 显示全部楼层
真是军品,有机会仿制一台
回复 支持 反对

使用道具 举报

发表于 2012-7-16 13:06:36 | 显示全部楼层
麦老师给的资料:
    “这种收信机是给炮兵用的。当时可能还没有调幅报话机,只能用摩尔斯电码通信。观察员监视炮火的落弹点,用发报机通知炮手校正射击方位。炮手所用的就是这种矿石接收机。
回复 支持 反对

使用道具 举报


发表于 2012-7-16 16:52:22 | 显示全部楼层
这质量,钢钢的。
回复 支持 反对

使用道具 举报

发表于 2012-7-16 21:00:29 | 显示全部楼层
学习,必须的。
回复 支持 反对

使用道具 举报
