1918年制造的军用矿机试听记

  [复制链接]

发表于 2012-7-15 20:11:33 | 显示全部楼层 |阅读模式
本帖最后由 lq19512003 于 2012-7-15 22:03 编辑

       本坛网友大禹也老师是国内收音机的收藏大家,他的收藏极为丰厚,其中不少藏品都是极为罕见的精品。上个星期通过光说不练兄联系上了大禹也老师,应大禹也老师的热情邀请 qg2007版主、tnlby兄、胆石小生和我于7月14日参观了大禹也老师的部分精品收藏,遗憾的是hhyy99兄因父亲生病住院未能同去。
      在大禹也老师家我们还有幸结识了收音机收藏界有名的尼摩船长和对各种收音机的生产历史很有研究的小张老师。
      我们这几位非常喜爱矿机的矿友对老师收藏的几部老矿石机尤其感兴趣,这几部具有悠久历史的老矿机真让我们大开了眼界!
      本次参观之前光说不练兄和qg2007版主就同我商量希望能在参观现场试听一台古老的矿石收音机,真实不谋而合,我和tnlby兄、胆石小生也都有此想法。去之前我们预先做了必要的准备,qg2007版主带了架设临时天地线所需要的导线和工具以及SC2-300耳机、仿T725匹配变压器等等一些必要的器材。我带了一包替换矿石检波的二极管,共有4种型号的二极管:BAT85、肖特基的1N80、锗材料触针型1N60和1N34A。
      大禹也老师对这一试听想法非常支持!并拿出了另外两台珍藏的古典短波矿石收音机,一并试听。参观过程中我们首先重点试听了那台美国早在1918年制造的军用矿石机。试听地点就在大禹也老师的家门口,临时加起的天线是一条大约有15米左右塑料皮多股导线,从3层阳台斜拉到地面,方向是正南正北,从电台的地理位置看,天线的这个方向不是很理想,但是由于架设条件的限制也只能这样了。地线是一只插入地面的大约10cm长的螺丝刀,通过塑料皮多股导线连接到矿机。为了能够证实架设的这个临时天地线的性能,首先把天地线接在qg2007版主的日光能无源两用机上,两用机在无源状态下能收到信号并且音量充足,而在有源的状态下声音震耳,看来这个临时天线的性能还是不错的。

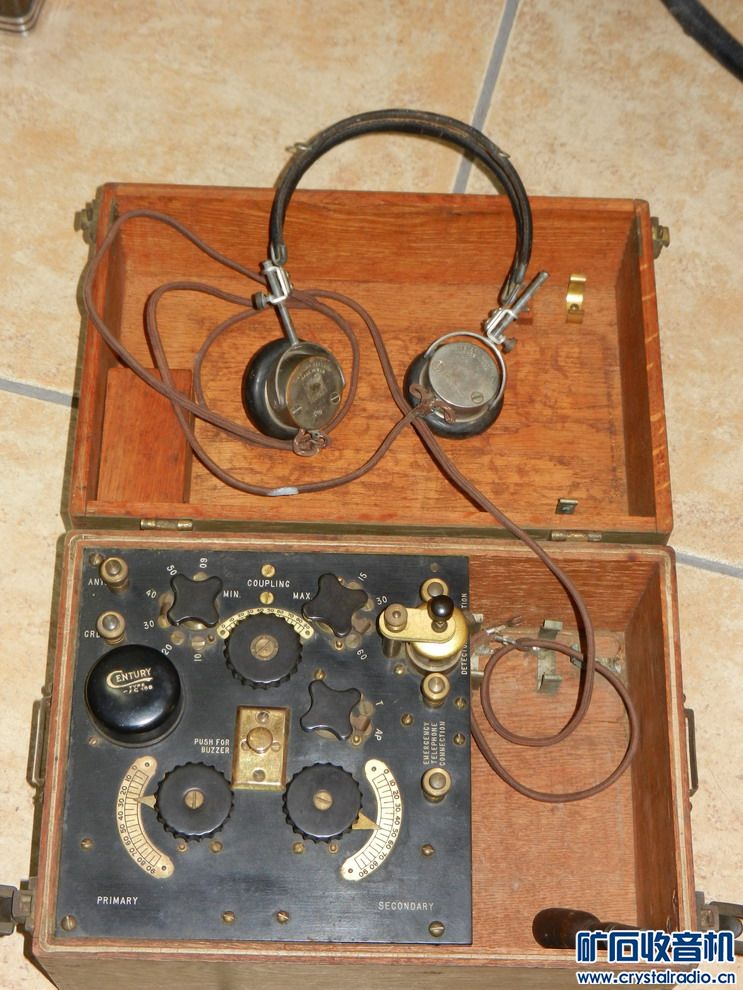

        这台1918年的矿石虽然历经了近百年的历史,其品相还挺好,除了岁月留下的沧桑旧迹,没有什么损坏的痕迹。据说这台一战时期的军用矿石机是用于炮兵联络的,到底如何用于联络不得而知。

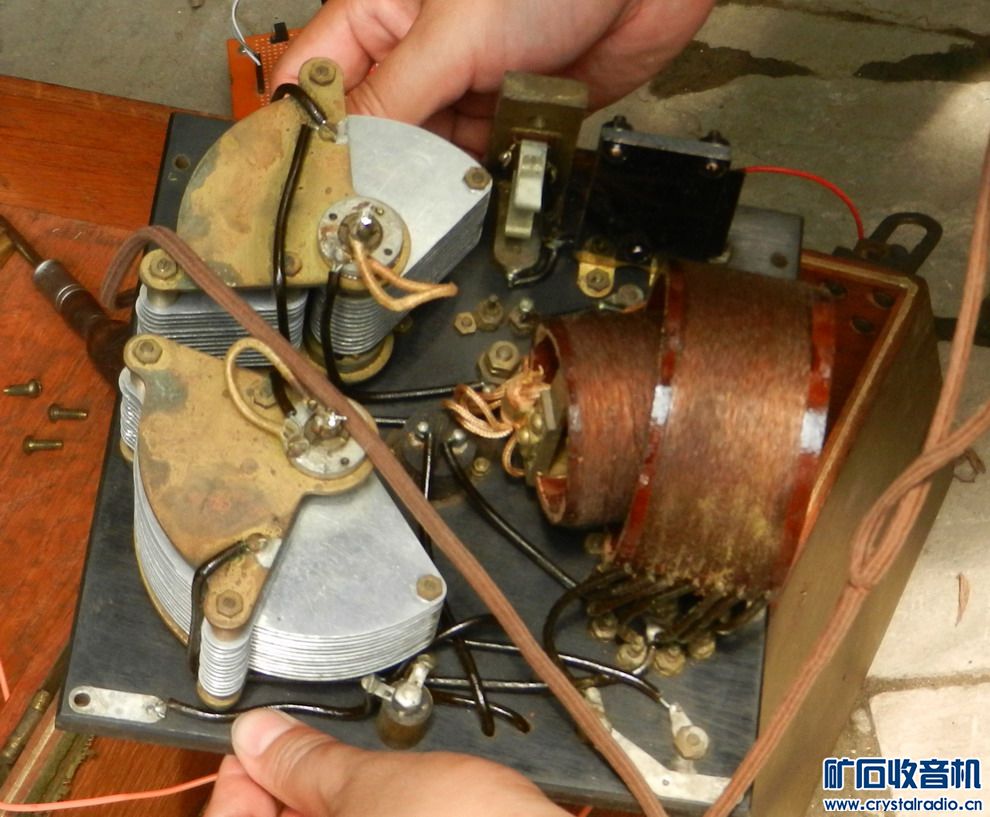

       这台矿机机面板上调节部件很多,有多个旋钮和分线器,为了搞清楚各个旋钮和分线器的作用,将矿机的面板取下,可以看到   所有的元件和电路都安装在面板的背面,其中有两个旋钮是两只硕大的单联可变电容,另一只旋钮是调整两只线圈的耦合度的,线圈共有两组,直径都较大,用较粗的李兹线绕制,具体多少股不知道,一组线圈比另一组直径小一些,可以通过调整旋钮控制转角度,从而控制一只线圈进入另一组线圈部分的多少,以达到控制两组线圈的耦合度目的,两组线圈都有几个抽头,分别通过各自连接的分线器选择不同的抽头位置。值得注意的是在矿机的面板上天地线附近有一个金属的黑色圆盒盖,打开盖子内部装有一只电磁式蜂鸣器,原来曾经见过一台古老的矿机资料也有一只蜂鸣器,起作用是利用蜂鸣器工作时产生的衰减间歇震荡信号调整矿石的灵敏点,由于没有这台矿机的电路图,这只蜂鸣器的具体用途尚不清楚,如果能根据实物画出该机的电路图,蜂鸣器的作用就可一目了然了。
       原机检波器是固定在活动矿石架内的一块银白色的矿石,看上去像是方铅矿,但是无法准确确定。矿石和触针被装在一段透明的玻璃管内,既可以保护触针和矿石又能清楚地观察到这部分的工作情况,在后来的试听效果看这种保护是非常必要和有效的。
        因为没有该矿机的电路资料也不知矿机是否有故障,通过实物测绘电路所需要的时间比较长,于是只好首先用二极管暂时替代原机的矿石检波器,具体的做法是用两条鳄鱼夹导线将一只BAT85二极管连接到矿石两端,并将原机活动矿石的触针向上拉起,使之与矿石表面脱离接触,接好原机的高阻耳机,通过一通胡乱调整面板上的旋钮和分线器终于听到了广播的声音,认真调整各个旋钮和开关使音量最大,这时矿机的音量还不小呢!将二极管去掉,按下矿石的触针使之接触上矿石表面,只是略微调整了一下就找到了这个有近百年矿石检波器的灵敏点,耳机里听到了由这只古老的矿石检波出的广播声,大家兴奋极了,看来这只由玻璃管保护着的古老的矿石在近百年的历史过程中很好地保存下来了,没有发生任何损坏。
       使用原机矿石检波时的音量明显小于二极管BAT85 检波时的音量,但是主观感觉这一音量还是足够的,当时附近有一邻居在家里装修,有很大的不间断的电钻声,可是仍能够清楚地听到耳机内的广播声。使用原机耳机音质很好,感觉不出失真,换用仿T725匹配变压器和SC2-300耳机,调整好匹配抽头的最佳位置,收听到音量明显增大,但同时音调也明显增高,低音减少,感觉音质不如原机的动铁式耳机。
      试听过程中还发现使用二极管检波时在收到信号后,机器上的天调可变电容和两只调整线圈抽头的分线器的调整范围较小,稍一调离正确位置声音就急剧变小,而使用原机的矿石检波时,这部分调整的范围很宽,在调节时声音由小逐渐变大的过程很明显,其原因有待于日后再认真研究。
       如果有时间按照实物测绘出这台古老矿机的电路图就好了,对这台矿机的分析研究就可以很透彻了,这项工作有待以后去做。




评分

11

查看全部评分


发表于 2012-7-15 20:27:00 | 显示全部楼层
纸老虎的东西就是经得起时间考验!
回复 支持 3 反对 0

使用道具 举报


发表于 2012-7-15 20:50:48 | 显示全部楼层
很好,保存不错,有意义的实验
回复 支持 1 反对 0

使用道具 举报


发表于 2012-7-15 20:31:03 | 显示全部楼层
养眼!穿越了!
回复 支持 1 反对 0

使用道具 举报

发表于 2012-7-15 20:26:08 | 显示全部楼层
非常好的报道. 百年矿机,风韵犹存.
回复 支持 1 反对 0

使用道具 举报


发表于 2016-2-27 02:51:00 | 显示全部楼层
经典永远不会过时

评分

1

查看全部评分

回复 支持 0 反对 1

使用道具 举报


发表于 2012-7-15 20:26:44 | 显示全部楼层
长见识了!
回复 支持 反对

使用道具 举报


发表于 2012-7-15 20:40:38 | 显示全部楼层
回复 支持 反对

使用道具 举报

发表于 2012-7-15 20:50:54 | 显示全部楼层
好像穿越一样啊,用百年矿机收百年后的天籁之音。
回复 支持 反对

使用道具 举报


 楼主| 发表于 2012-7-15 22:05:18 | 显示全部楼层
多谢诸位兄弟加分鼓励!
感谢大家关注!
感谢qg2007版主将此贴加入精华!
回复 支持 反对

使用道具 举报


 楼主| 发表于 2012-7-15 22:22:45 | 显示全部楼层
本帖最后由 lq19512003 于 2012-7-15 22:31 编辑

这次qg2007版主将仿T725和SC2-300配合用在百年老机上,实在是一件极有趣的事情!真是古老与现代唯妙唯俏的结合!同时也进一步证实了仿T725与SC2-300配合的优越性能!实在有趣得很!亏他想得出来!
回复 支持 反对

使用道具 举报


发表于 2012-7-15 22:29:42 | 显示全部楼层
非常难得的学习机会,开眼界。
回复 支持 反对

使用道具 举报

发表于 2012-7-15 22:33:24 | 显示全部楼层
不得不说国外的质量
回复 支持 反对

使用道具 举报


发表于 2012-7-15 23:14:31 | 显示全部楼层
提示: 作者被禁止或删除 内容自动屏蔽
回复 支持 反对

使用道具 举报

发表于 2012-7-16 07:22:43 | 显示全部楼层
百年的经典矿机,百年的梦想实现。感谢李哥的介绍。
回复 支持 反对

使用道具 举报

发表于 2012-7-16 07:58:05 | 显示全部楼层

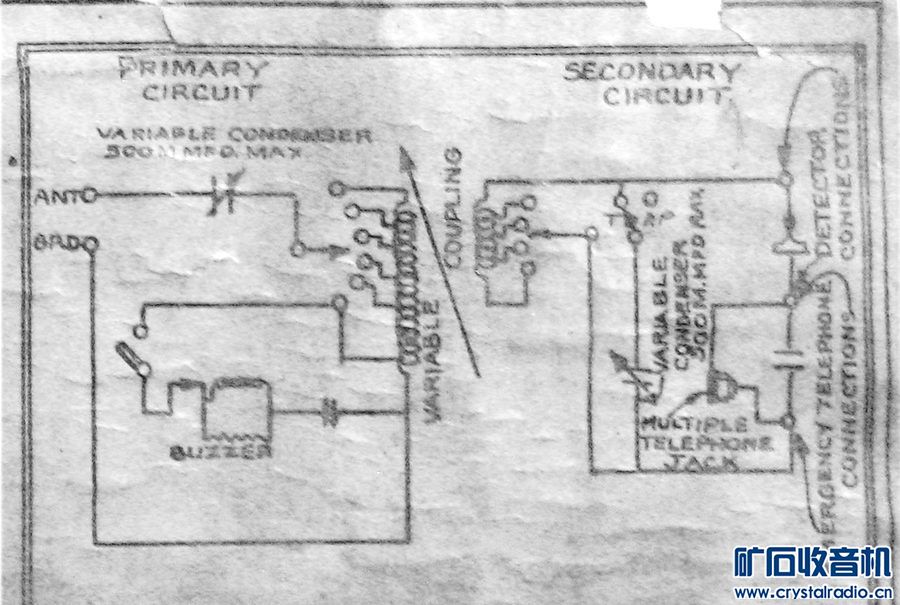

根据麦老师新提供的该机网页图片,下载调整后的电路图。
