忆苦思甜：个人PC机配合单片机作简易的晶体管图示仪

mirage888

这个做的不错啊，要顶！

ace919

yangcheng84 发表于 2012-6-25 19:53
就是三极管在EXCEL上成像比较啰嗦，还没来得及整理，要是哪位朋友愿意写一个上位机软件和大家分享那该多好 ...

好像excel中可以用VBA（VB Application）编程的，只是听说，没试过

yangcheng84

ace919 发表于 2012-6-25 22:30
好像excel中可以用VBA（VB Application）编程的，只是听说，没试过

哦？是用VB调用EXCEL还是EXCEL调用XX函数哦？

e3po

      这个好啊。


     很有启发。


     把电源的1/2 定为参考点， 就可以测 P 极性的元件了。

ace919

yangcheng84 发表于 2012-6-25 23:36
哦？是用VB调用EXCEL还是EXCEL调用XX函数哦？

是VB的近亲，没用过说不清楚，看这个：http://baike.baidu.com/view/88461.htm 以及 http://www.hudong.com/wiki/VBA

locky_z

如果要兼测PN管，并且想尽量简单，参考一下我的图示仪原理吧
http://www.amobbs.com/thread-4501470-1-1.html
这里有较为清晰的解释，

shanghairen

老弟做的现代化，经典！ 我的这个来献献丑了，





三十多年前自制的，与老弟比可真是忆苦思甜啦，惭愧啊

yangcheng84

shanghairen 发表于 2012-6-26 13:15
老弟做的现代化，经典！ 我的这个来献献丑了，

哇，前辈这个才是经典，这个都能DIY，好好珍藏好啊！让我们后辈仰望前辈的坚强斗志，想前辈学习！

gaoyoucheng

都是牛人做的东西啊。顶上去。

shanghairen

yangcheng84 发表于 2012-6-26 23:19
哇，前辈这个才是经典，这个都能DIY，好好珍藏好啊！让我们后辈仰望前辈的坚强斗志，想前辈学习！

客气啦，互相学习！

小风筝

首先肯定楼主的DIY精神可佳，但要做一个实用的晶体管图示仪还是有一定的难度，测小功率管的好实现，要测大功率管的难度就大多了，高电压，大电流，大功率负载等硬件要比上位机软件更难处理。

yangcheng84

小风筝 发表于 2012-6-27 16:35
首先肯定楼主的DIY精神可佳，但要做一个实用的晶体管图示仪还是有一定的难度，测小功率管的好实现，要测大功 ...

您说的是，比如测试开关电源中的管子耐压曲线，耐压往往700  800V以上的，测起来是有些难度的；不过这就不是“业余”讨论

的范畴了.软件的事情在有些情况下也是比较难搞的

yangcheng84

ace919 发表于 2012-6-26 06:10
是VB的近亲，没用过说不清楚，看这个：http://baike.baidu.com/view/88461.htm 以及 http://www.hudong ...

哈哈，发现可学习的东西可多着呢，谢谢朋友指点.

yangcheng84

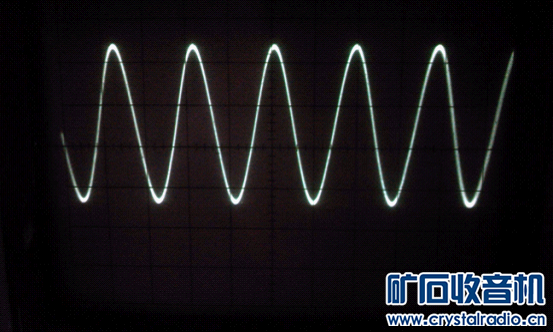

其实单片机也蛮好玩的嘛，看，这类单片机是单周期指令的，像立即数寻址这样的操作(MOV  P1,# 05;),仅仅需要一个振荡周期就OK完成了.


如果采用50点/每周期合成正弦波，那么当单片机工作在最高35MHZ时就可以得到35MHZ/50=700KHZ的正弦信号了，做一个400---700KZ的


中频扫频装置不错哦，电路十分简洁稳定啊！

大道必成

很好很强大
