旧物利用有惊喜：JF-12型晶体管放大器之合金输入牛

skyzhang168

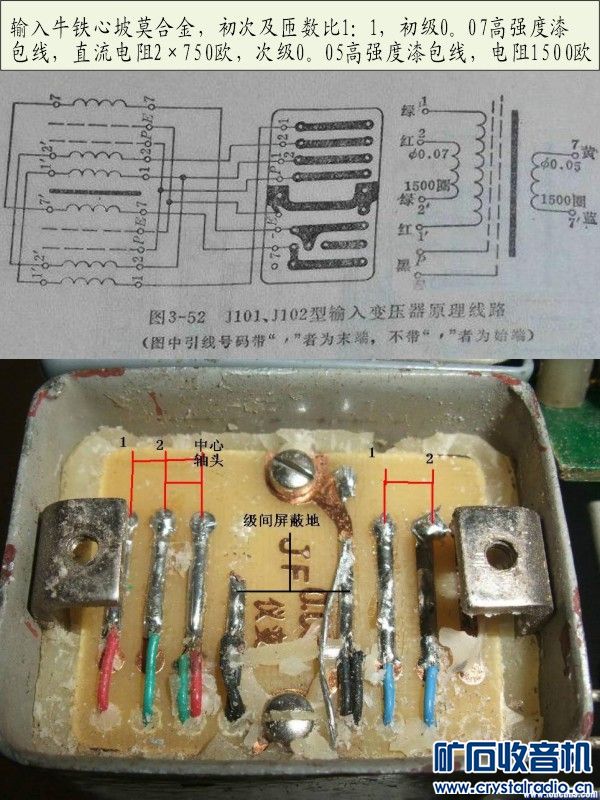

jF-12型晶体管放大器是直流放大器，他适用于电子电位差计及直流平衡电桥式显示仪表。其工作原理：微弱的直流信号-斩波器调制为交流信号－输入牛－放大－耦合牛－放大成足以推动可逆电机的功率。（有的型号无耦合牛）。输入牛铁心坡莫合金，初次及匝数比1：1，初级0。07高强度漆包线，直流电阻2×750欧，次级0。05高强度漆包线，电阻1500欧，双层磁屏蔽罩材料同铁心一样。耦合牛铁心为含镍50％的坡莫合金，导磁率高。初级0。09高强度漆包线2×3000匝，次级0。14的高强度漆包线2×500匝，变压比6：1。

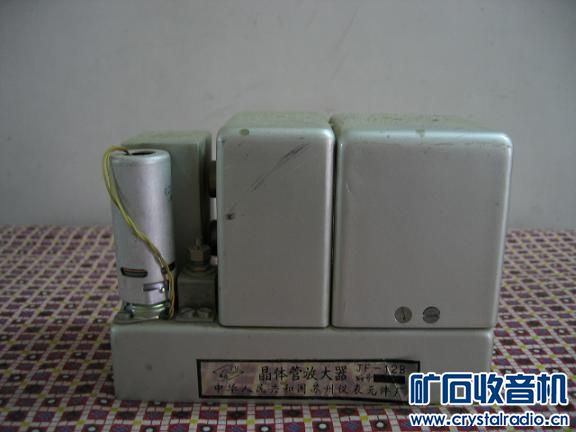

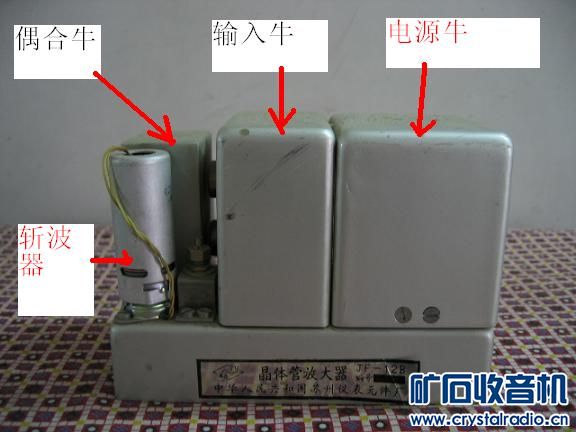

小7脚屏蔽罩里是斩波器，挡住的那个长方罩里是输入牛，里面还有一层坡膜合金屏蔽层。中间的是放大板，耦合牛在里面（有的没有）输入牛高频腊封，耦合牛浸高频腊。后面最大的罩里是电源牛。输入牛和耦合牛全是发烧绕法：即：每组线包全是两边对称绕制，匝数偏差是1T。可想其绕制难度。关键是匝数的对称性非常的高。我用四位半表测输出电压，两绕组输出一致性很好，准确到小数点后第二位。

通常JF-12B1,JF-12C1,JF-12F1,JF-12G1为机械斩波器，B2,C2,F2,G2为场效应斩波器。

输入牛可以做1：1的无源输入牛。效果很不错。有这个输入牛的朋友可以试下，我没有测试设备，没办法测试该输入牛的频响，只是耳朵听。

耦合牛手里没有，昨天刚买了2只这样的放大器，等收到后拆了，看里面是否有耦合牛，因为有的型号是没有耦合牛的。











  我现在的接法是：输入正接左边1  输入负接左边2 并联级间屏蔽地，输出正接右边2，输出地接右边1并联级间屏蔽地。

昔日重来

还好，才进了一台

skyzhang168

通常JF-12B1,JF-12C1,JF-12F1,JF-12G1为机械斩波器，B2,C2,F2,G2为场效应斩波器。

输入变压器，变比有两种：
                机械变流器是1500:1500+1500
                场效应变流器是：1500：750＋750匝

合金铁芯，不能通过直流。内部的耦合变压器6000：1000+1000，合金铁芯，能过直流。

宝马

通常JF-12B1,JF-12C1,JF-12F1,JF-12G1为机械斩波器，B2,C2,F2,G2为场效应斩波器。

输入变压器，变比有两 ...
skyzhang168 发表于 2012-2-22 10:24

我有三台在出售

dianzig

这种仪表里的放大器, 零件不错, 如三极管等, 以前拆过

旧日时光

很好的资料，收藏了！

海河

期待上波形图

jndjp

收藏了，这放大器有多台，不同年代略有不同。

轻风

俺以前也有一个，可惜被俺糟蹋了，但上面的电牛用来改作了一个6P3P的输出牛。

电波少年

期待着楼主的作品呈献!刚在隔壁被我卖了一台,还留两台自用.

gnxyz

也有这个,顶上去

skyzhang168

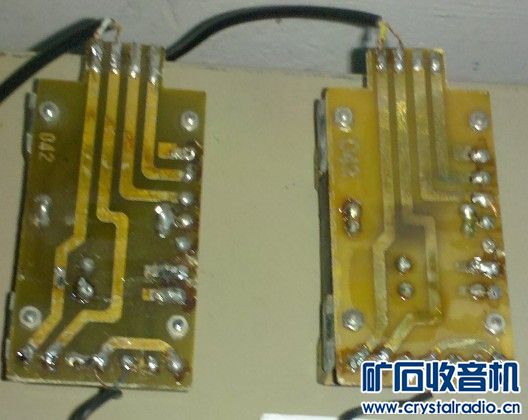

这个合金牛是该机器上的耦合牛。








最后一张图片上的阻值单位写错。

应该是：

  A-B：0.66千欧
  C-D: 0.46千欧
  C-E：0.46千欧
  D-E：0.92千欧

okjq

还好，我保存的还未拆。期待佳音~~~

pzydgs

回复 12# skyzhang168


   耦合牛的数据测量不对吧！？3000匝0.09线才0.66欧？

skyzhang168

回复 14# pzydgs


    元设计资料参数 该绕组电阻不知。

图上数据是实测数据。
