【参赛】DRSSTC双谐振固态特斯拉线圈

steven968 · 发表于 2011-11-17 00:51:17

本帖最后由轻风于 2011-11-17 19:25 编辑

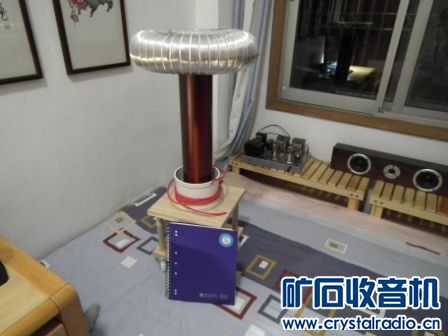

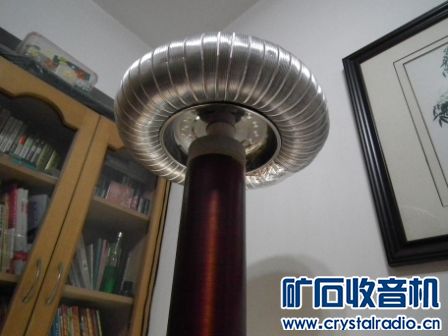

用了差不多一年时间制作了这一线圈，可以打出约1.1米电弧
初级：10圈
次级：1640圈
谐振频率：150kHz
IGBT用的是HGTG40N60B3，全桥方式，驱动为steve ward的万能驱动（带有反馈可自动追踪谐振频率）
线圈功率1kw

qie · 发表于 2011-11-17 07:19:39

等拉电弧的照片。

minimog · 发表于 2011-11-17 08:24:33

强人. 这个东西一般人没能力玩的

shiuyipyuen · 发表于 2011-11-17 08:30:39

与主电路相差沒1.1m.电沠会拉向电路板吗？

轻风 · 发表于 2011-11-17 09:39:52

请补上：

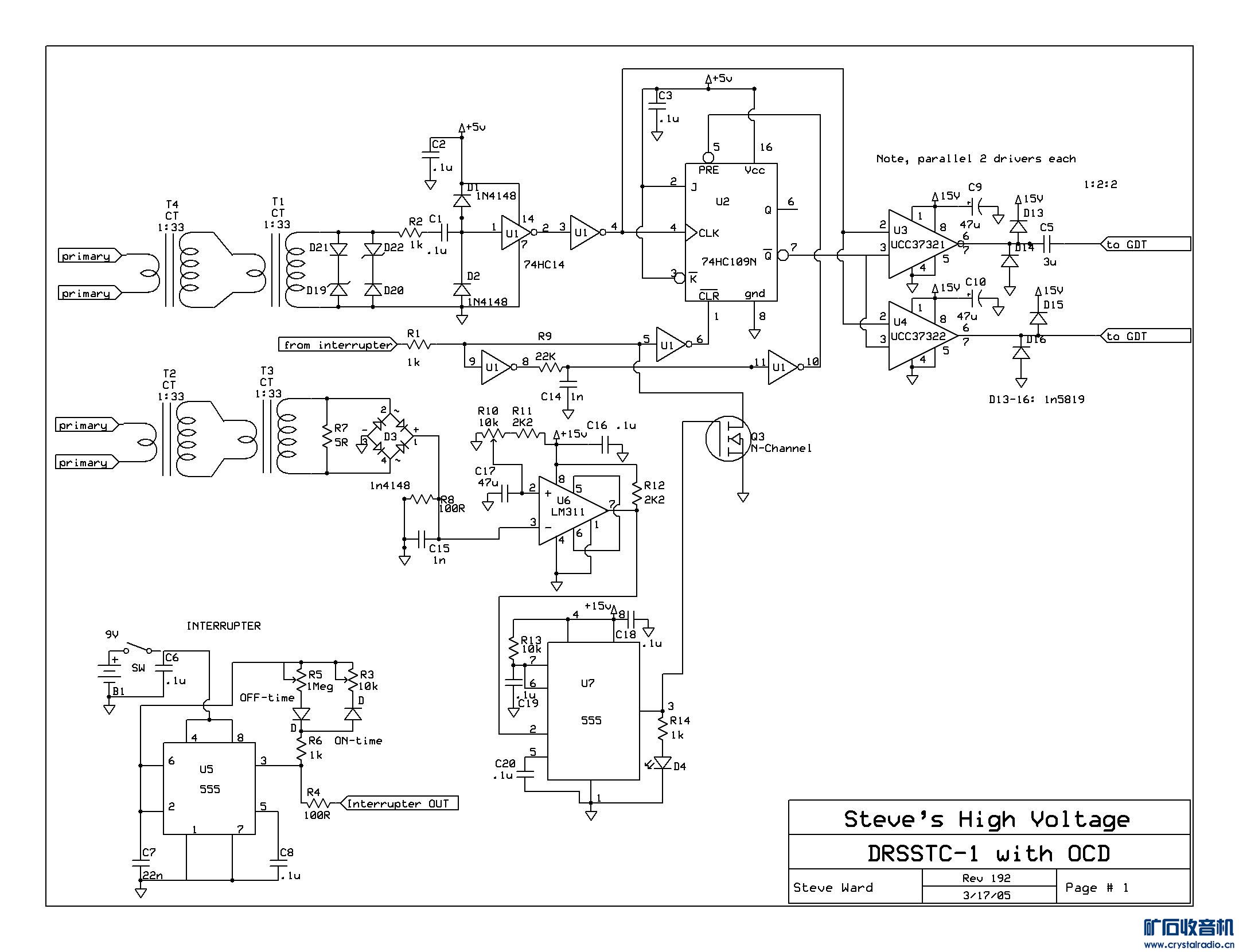

1、全部相关的电路图
2、工作时的清晰照片

mimihuhu2008 · 发表于 2011-11-17 09:40:40

那东西不会是热水器的烟囱做的吧！哈哈

damz · 发表于 2011-11-17 17:04:45

拉个电弧给俺看看

steven968 · 发表于 2011-11-17 18:50:50

这个东西吓人得很，1000W，不怕电着人吗？
青松发表于 2011-11-17 01:40

因为谐振频率高达150kHz，趋肤效应明显，所以不容易电伤人

steven968 · 发表于 2011-11-17 18:51:33

拉个电弧给俺看看
damz 发表于 2011-11-17 17:04

目前还不行，定的主电容组还没有到，无法试验

steven968 · 发表于 2011-11-17 18:52:05

那东西不会是热水器的烟囱做的吧！哈哈
mimihuhu2008 发表于 2011-11-17 09:40

抽油烟机排气管……不解释

天空之城 · 发表于 2011-11-17 21:37:40

高手啊，那像台灯的东西能拉那么长的电弧？不会对周围的无线电设备造成干扰的吧。

steven968 · 发表于 2011-11-17 21:58:18

高手啊，那像台灯的东西能拉那么长的电弧？不会对周围的无线电设备造成干扰的吧。
天空之城发表于 2011-11-17 21:37

会，拿一个节能灯管放在正在工作的线圈旁边，灯管会自己亮，可实现无线输电

zzwanghua · 发表于 2011-11-17 22:05:35

非常期待工作照片~1KW应该是特斯拉里的小家伙了吧。。注意安全~伙计~

天空之城 · 发表于 2011-11-17 22:15:26

1KW功率，像个小型的发射台，收音机要远离了，否则会烧二极管的哦

cooluc · 发表于 2011-11-18 11:05:03

强人。。。。。。。。。。
