陆续上传一些我收集的胆管线路

  [复制链接]
othman

 楼主| 发表于 2012-1-5 19:22:17 | 显示全部楼层
1625线路图：

评分

1

查看全部评分

回复 支持 反对

使用道具 举报

othman

 楼主| 发表于 2012-1-5 19:33:36 | 显示全部楼层

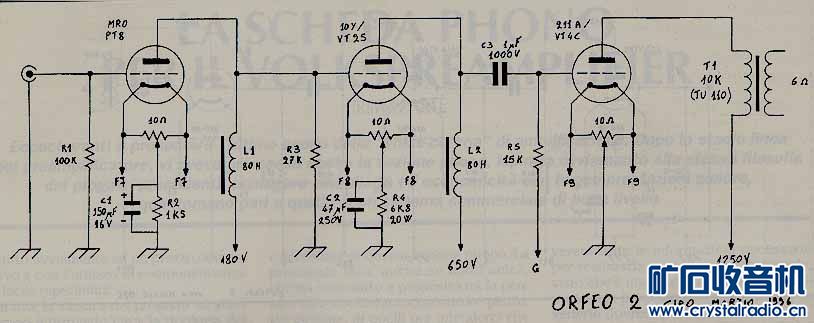

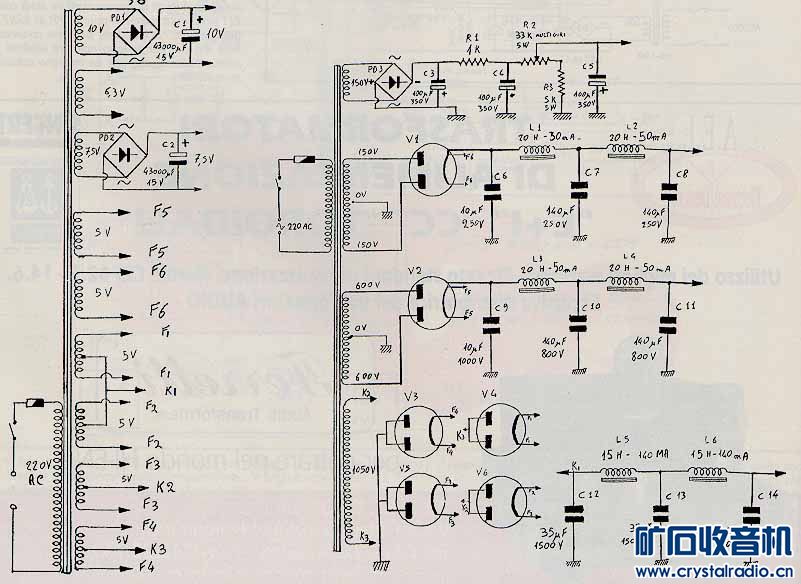

211单端线路图：

评分

1

查看全部评分

回复 支持 反对

使用道具 举报

othman

 楼主| 发表于 2012-1-15 16:18:05 | 显示全部楼层

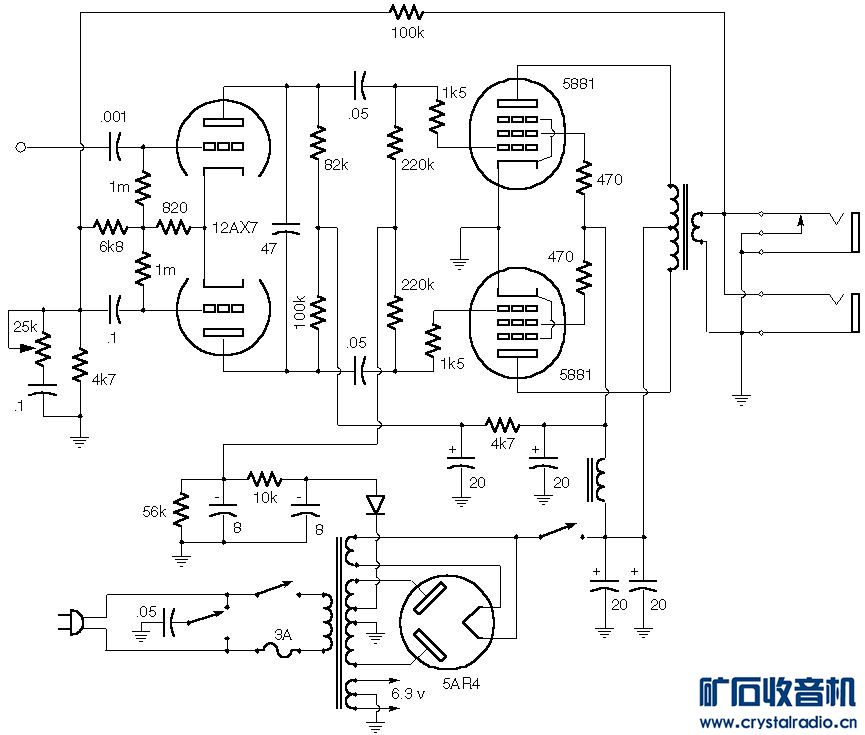

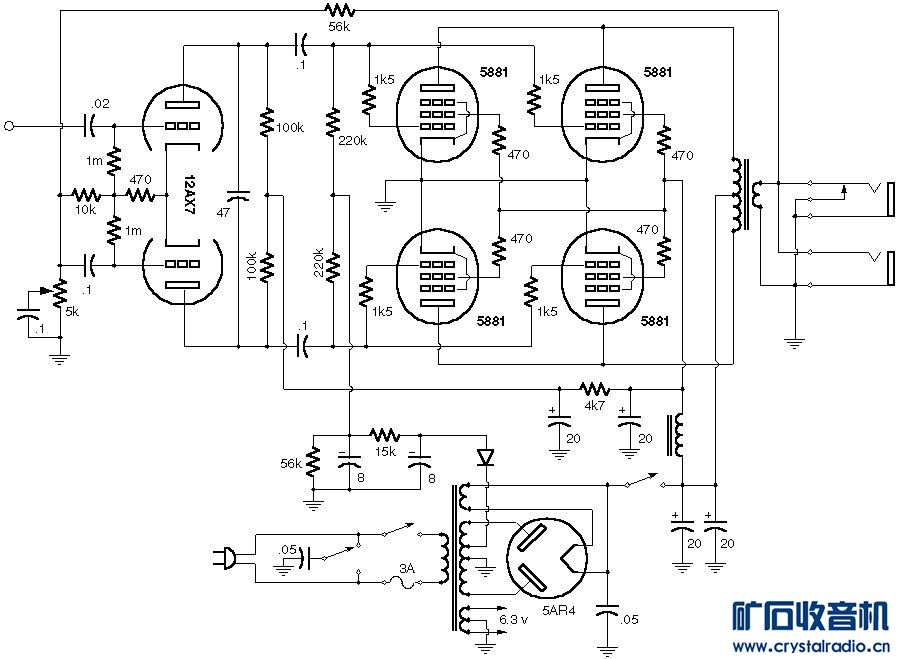

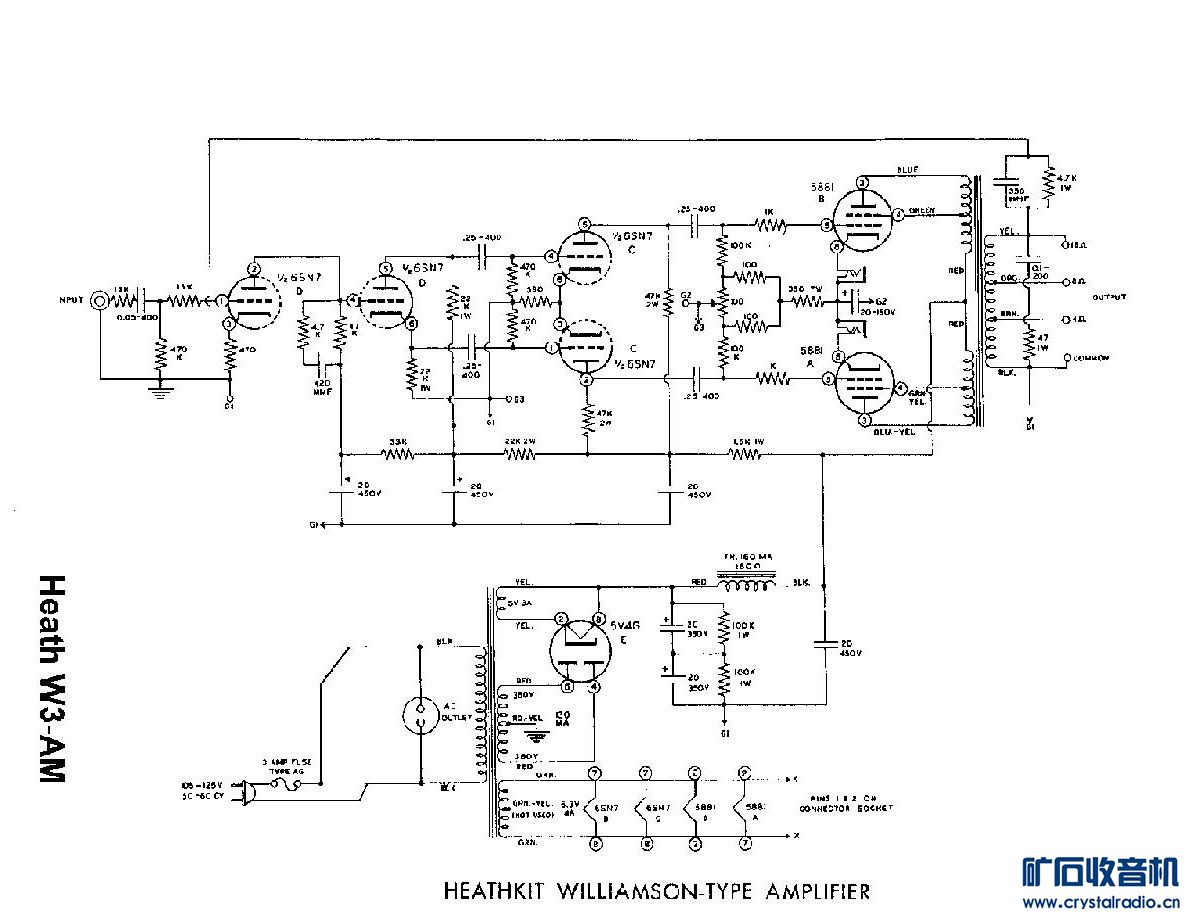

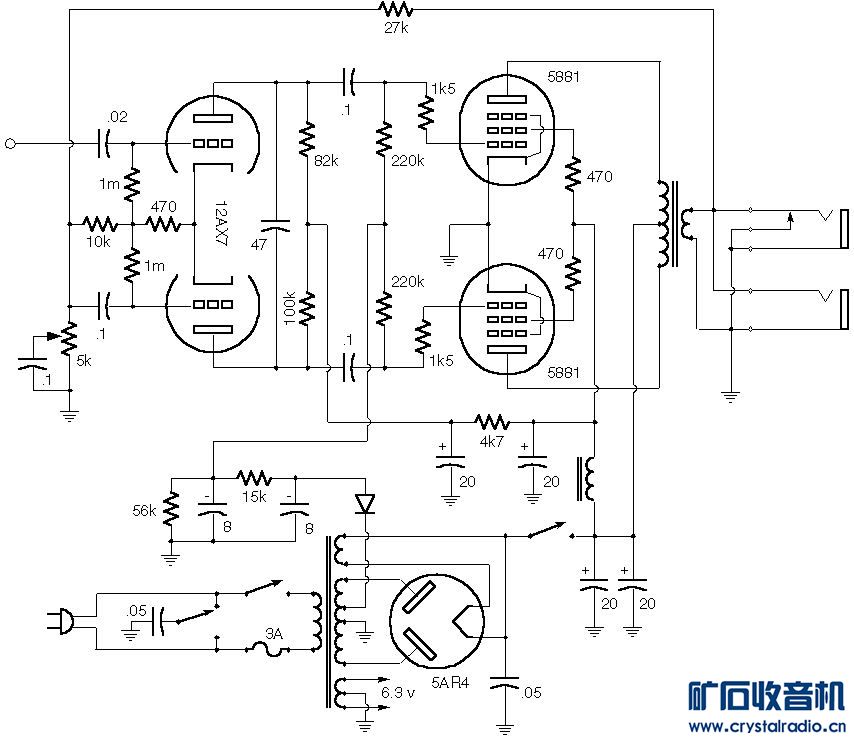

5881线路图：

评分

2

查看全部评分

回复 支持 反对

使用道具 举报

PL81

发表于 2012-1-15 20:23:26 | 显示全部楼层
谢谢分享
回复 支持 反对

使用道具 举报

othman

 楼主| 发表于 2012-1-15 20:58:26 | 显示全部楼层
谢谢分享
PL81 发表于 2012-1-15 20:23



    一起分享！
回复 支持 反对

使用道具 举报

汽车兵

发表于 2012-1-15 20:59:46 | 显示全部楼层
好资料,已收藏,谢谢楼主!
回复 支持 反对

使用道具 举报

othman

 楼主| 发表于 2012-1-15 21:12:31 | 显示全部楼层
好资料,已收藏,谢谢楼主!
汽车兵 发表于 2012-1-15 20:59



    不用谢！
回复 支持 反对

使用道具 举报

othman

 楼主| 发表于 2012-1-15 21:13:32 | 显示全部楼层

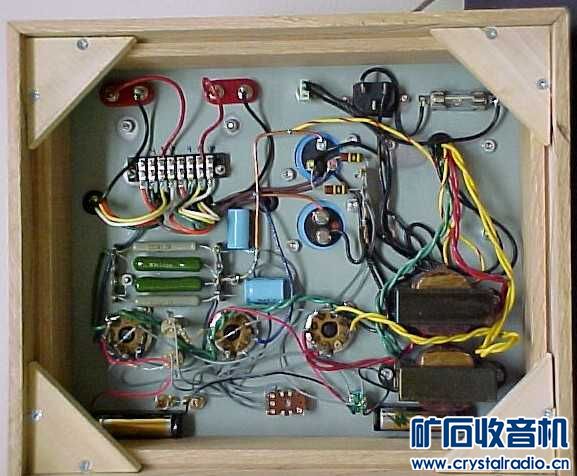

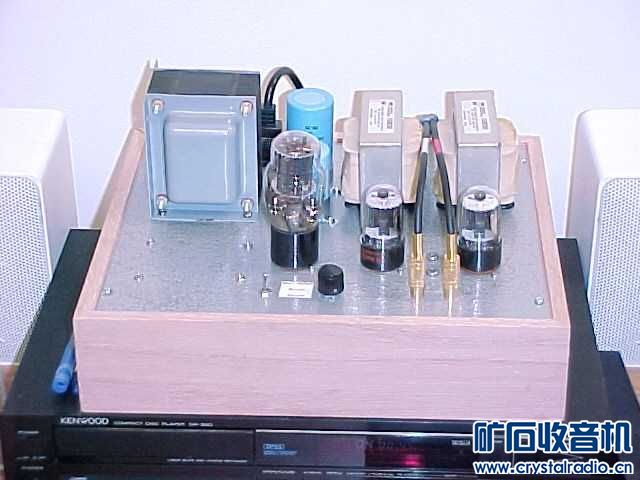

这是6EM7线路图：
回复 支持 反对

使用道具 举报

othman

 楼主| 发表于 2012-1-15 21:19:36 | 显示全部楼层

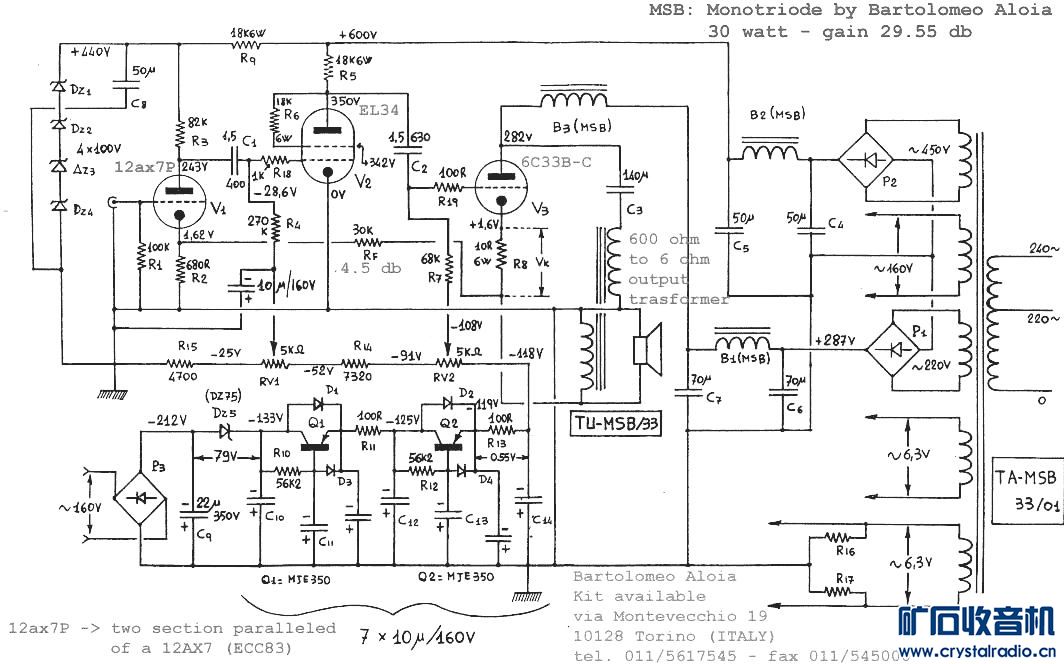

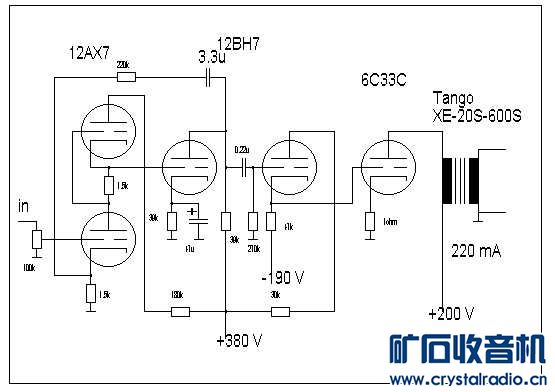

6C33C线路图：
回复 支持 反对

使用道具 举报

othman

 楼主| 发表于 2012-1-19 19:31:23 | 显示全部楼层

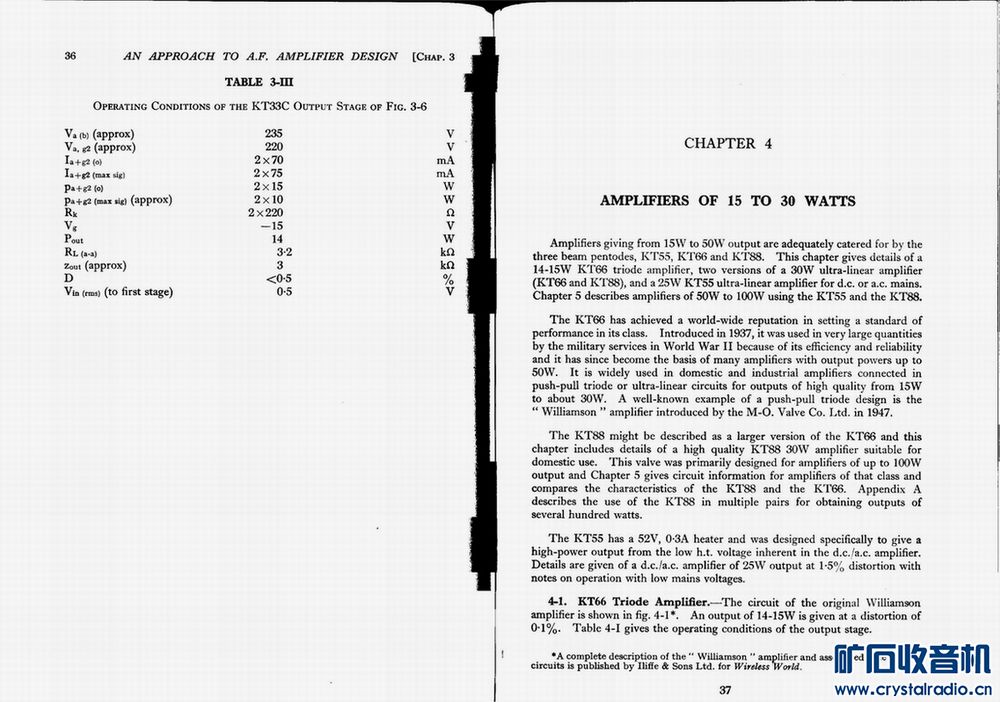

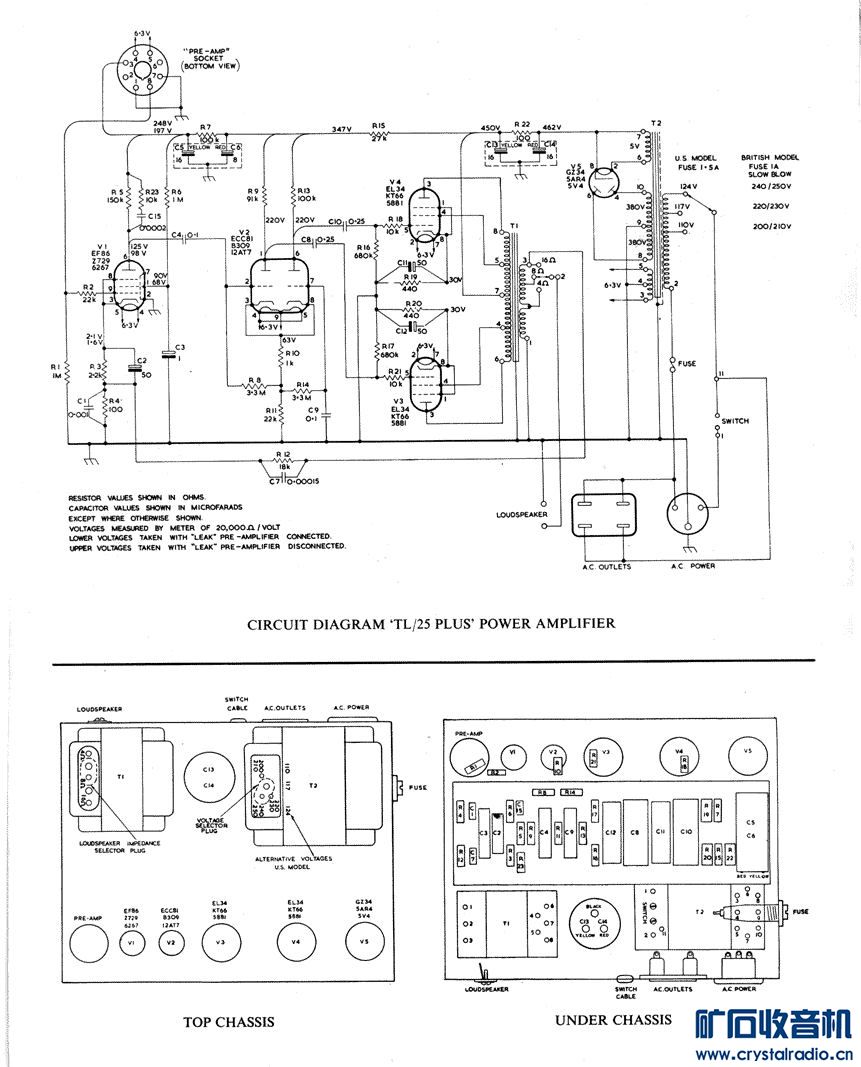

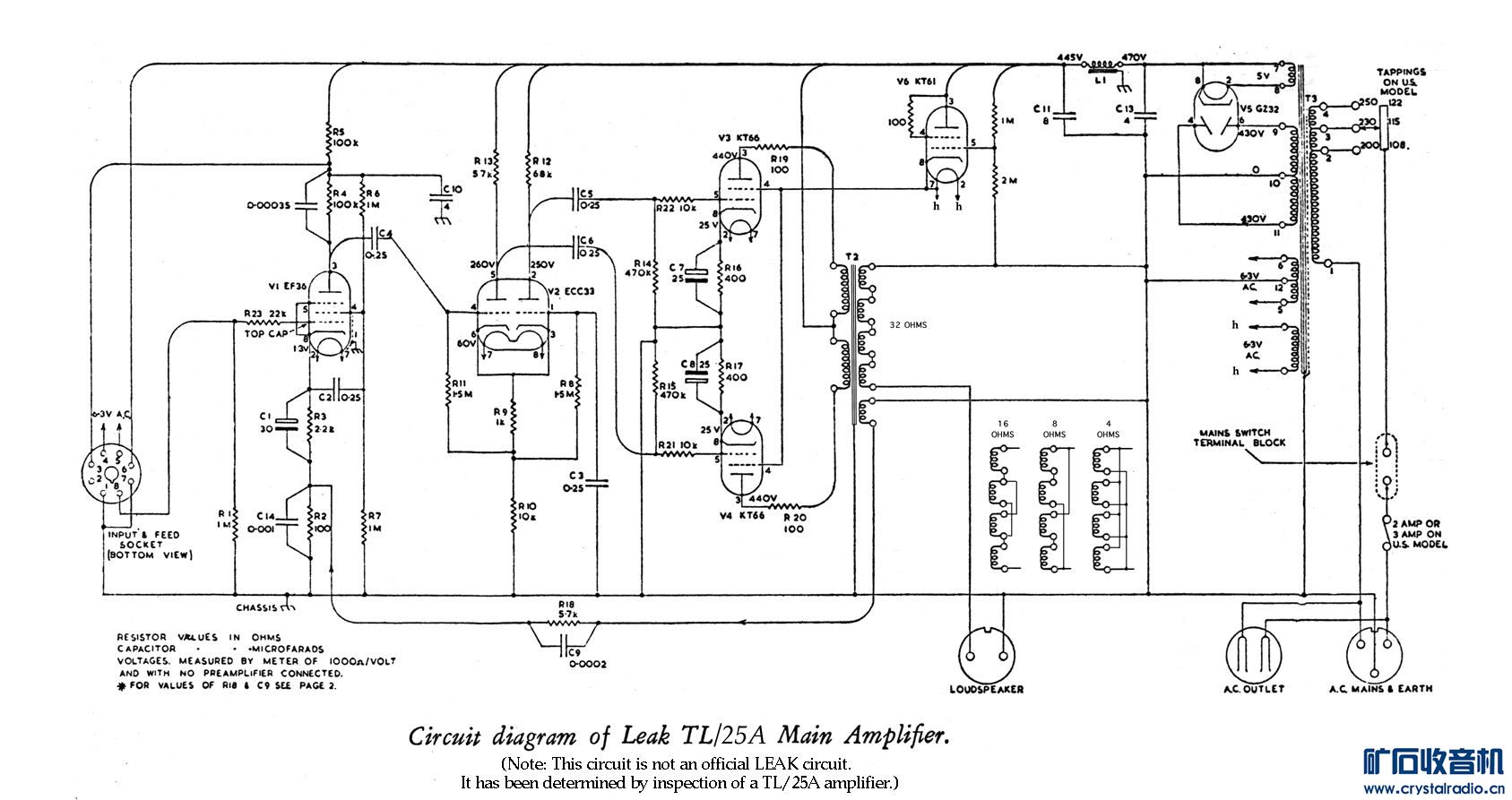

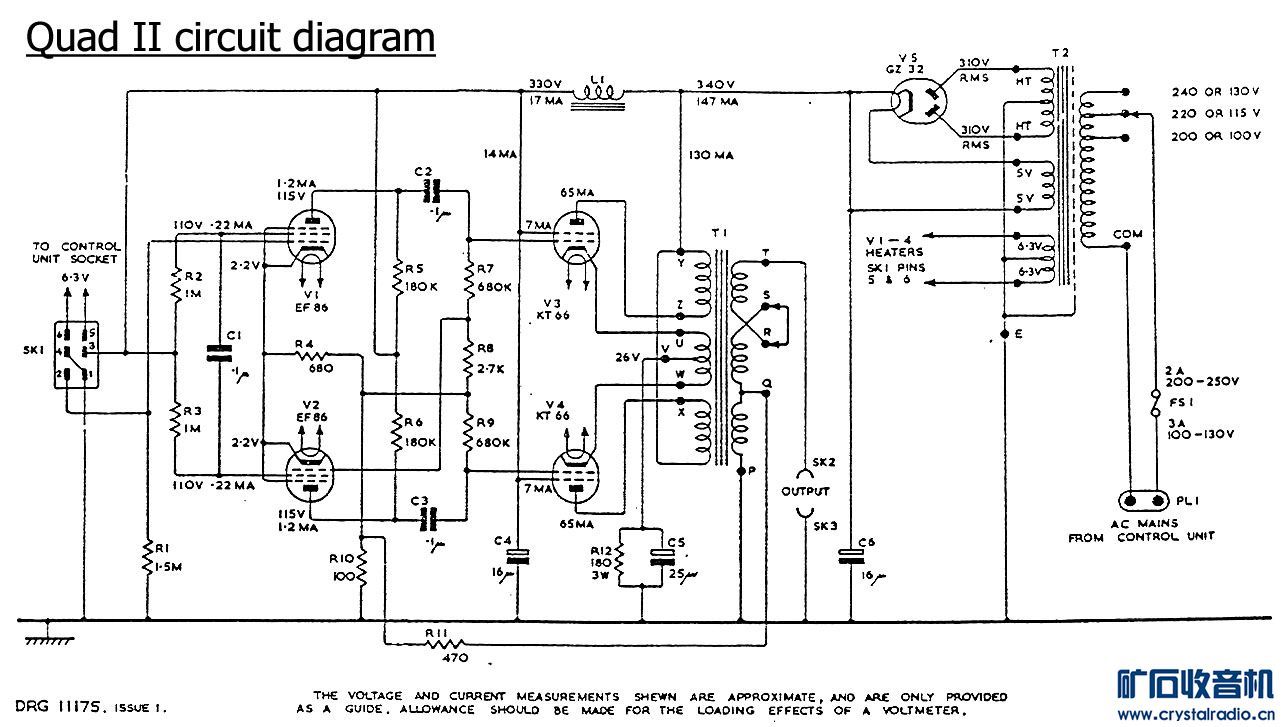

KT66线路图：
回复 支持 反对

使用道具 举报

旁轴相机

发表于 2012-1-19 20:35:29 | 显示全部楼层

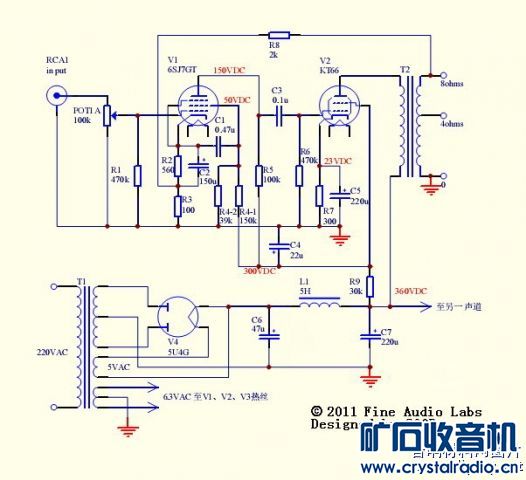

胆艺轩200B杨老师提供的电路
6SJ7 KT66-1.jpg
回复 支持 反对

使用道具 举报

othman

 楼主| 发表于 2012-1-30 11:36:14 | 显示全部楼层
胆艺轩200B杨老师提供的电路
旁轴相机 发表于 2012-1-19 20:35



谢谢您的参与！
回复 支持 反对

使用道具 举报

othman

 楼主| 发表于 2012-1-30 11:37:29 | 显示全部楼层

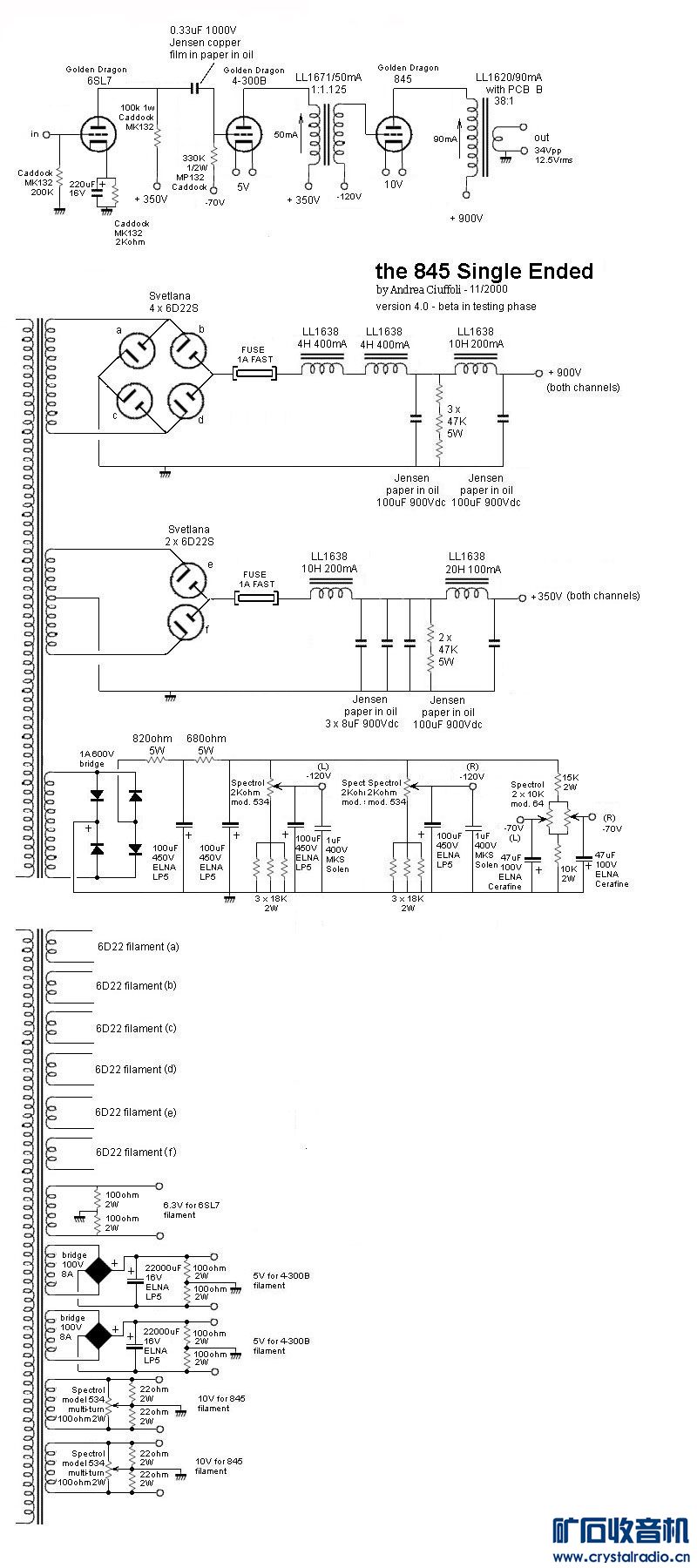

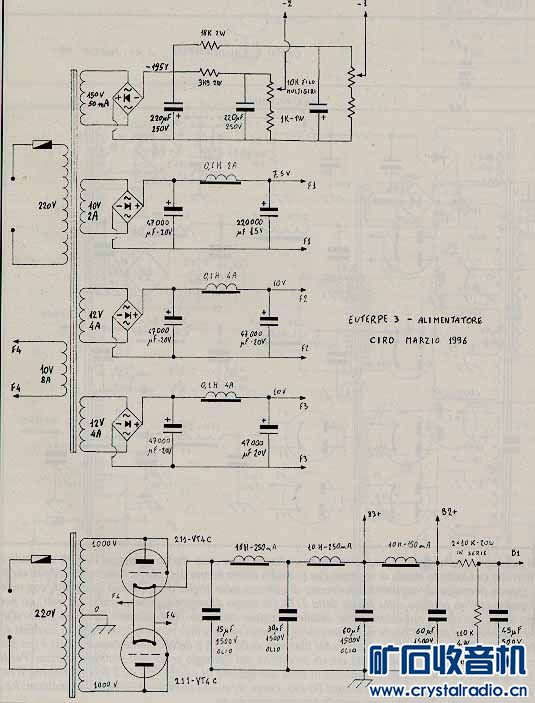

845线路图：
回复 支持 反对

使用道具 举报

山多
发表于 2012-1-30 12:28:16 | 显示全部楼层
不错的电路！收藏了！
回复 支持 反对

使用道具 举报

发表于 2012-1-30 22:54:50 | 显示全部楼层
日本ECC84前级：http://www.audio-audio.cn/home-s ... do-blog-id-578.html
ECC84推EL34推挽电路:
CV4055推挽机电路：
回复 支持 反对

使用道具 举报
