陆续上传一些我收集的胆管线路

othman · 发表于 2011-10-17 11:18:22

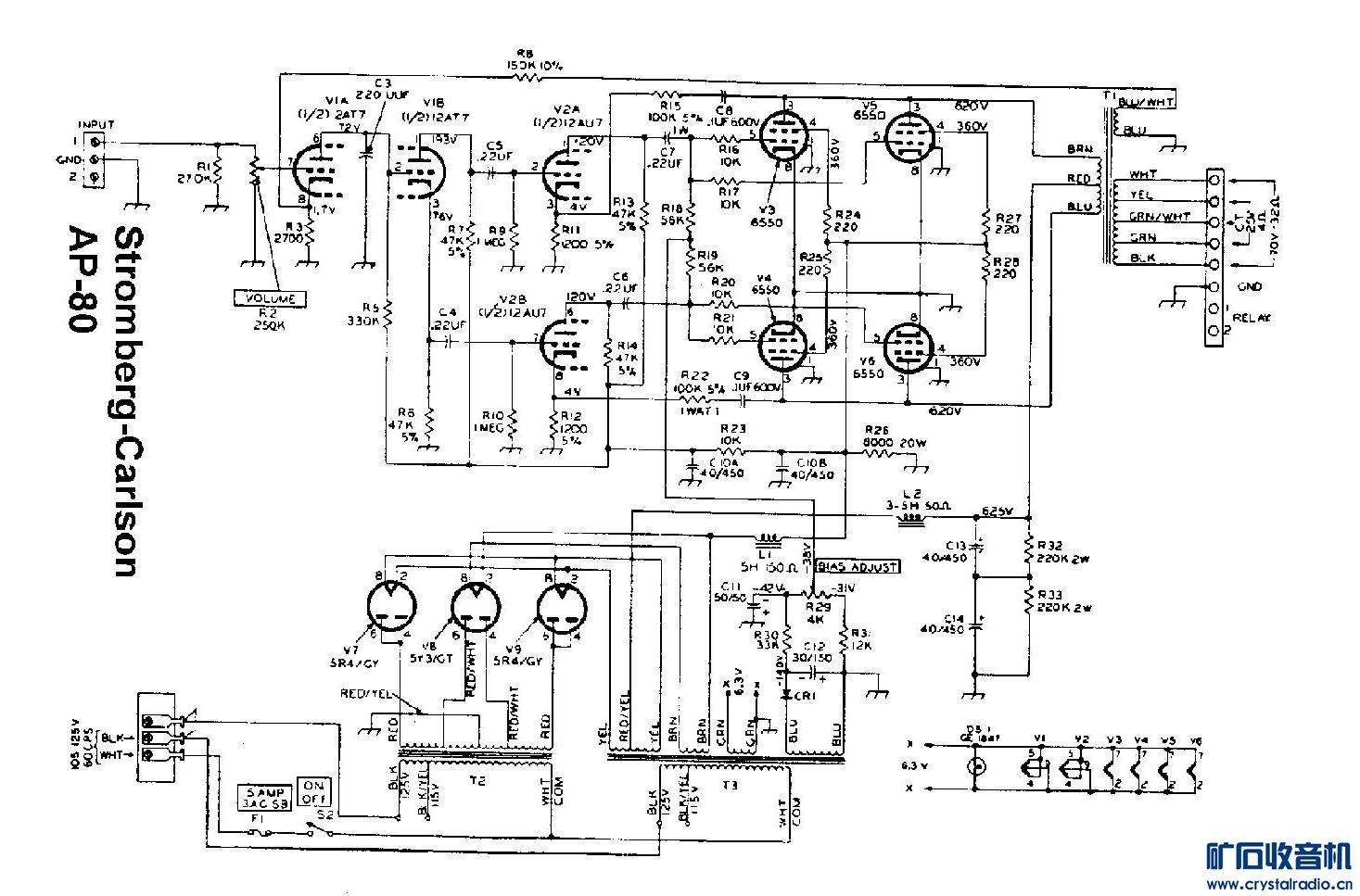

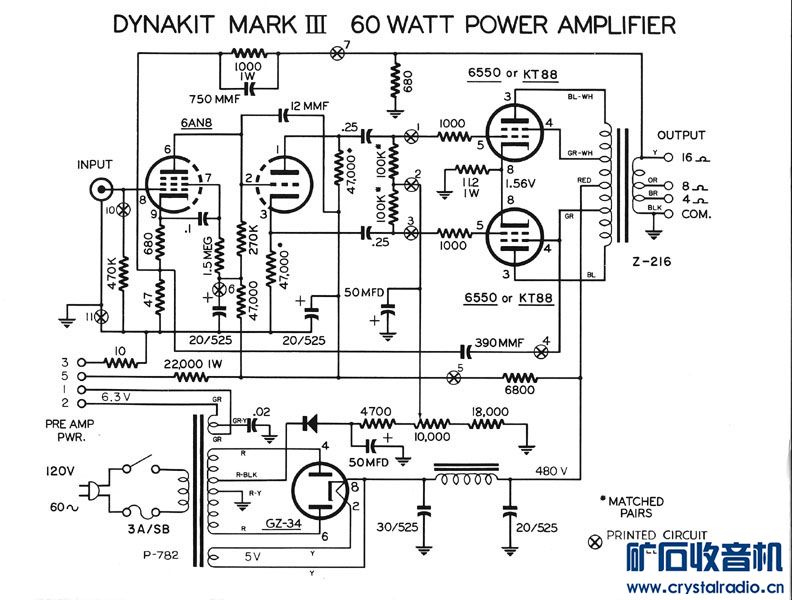

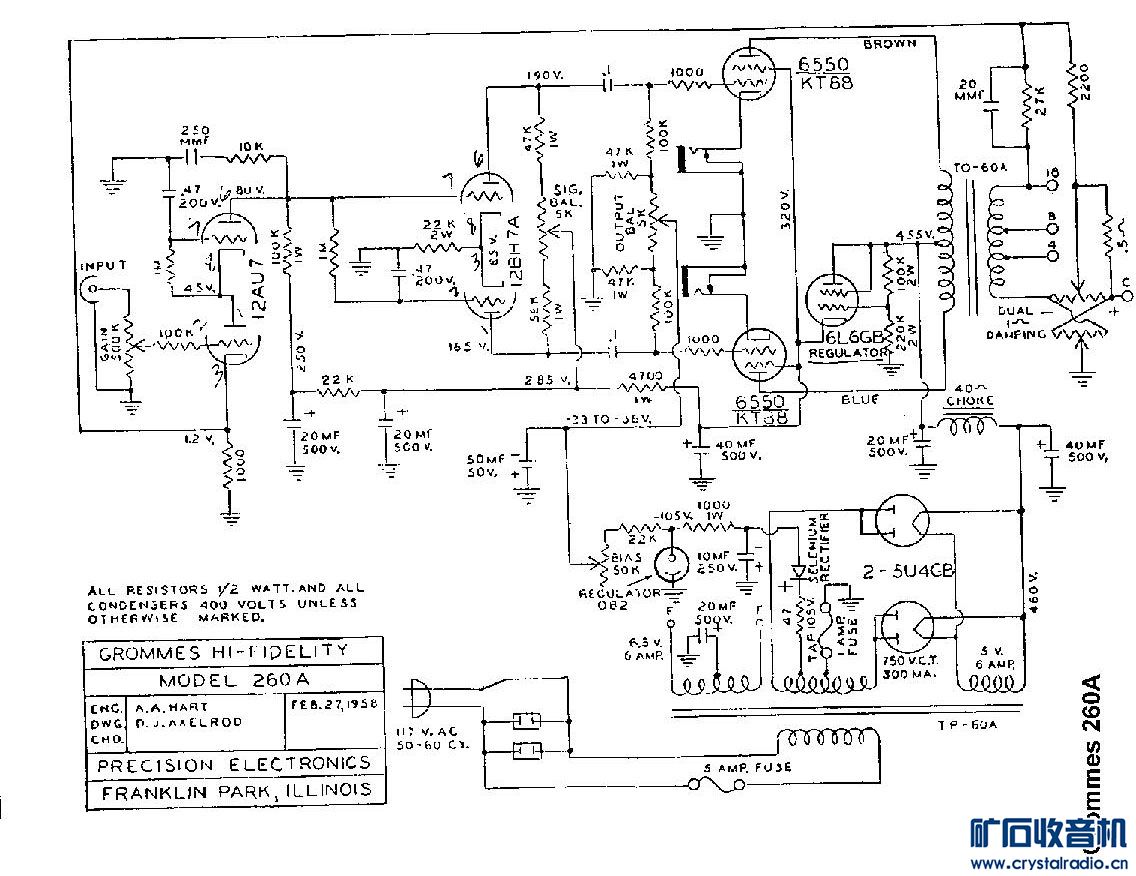

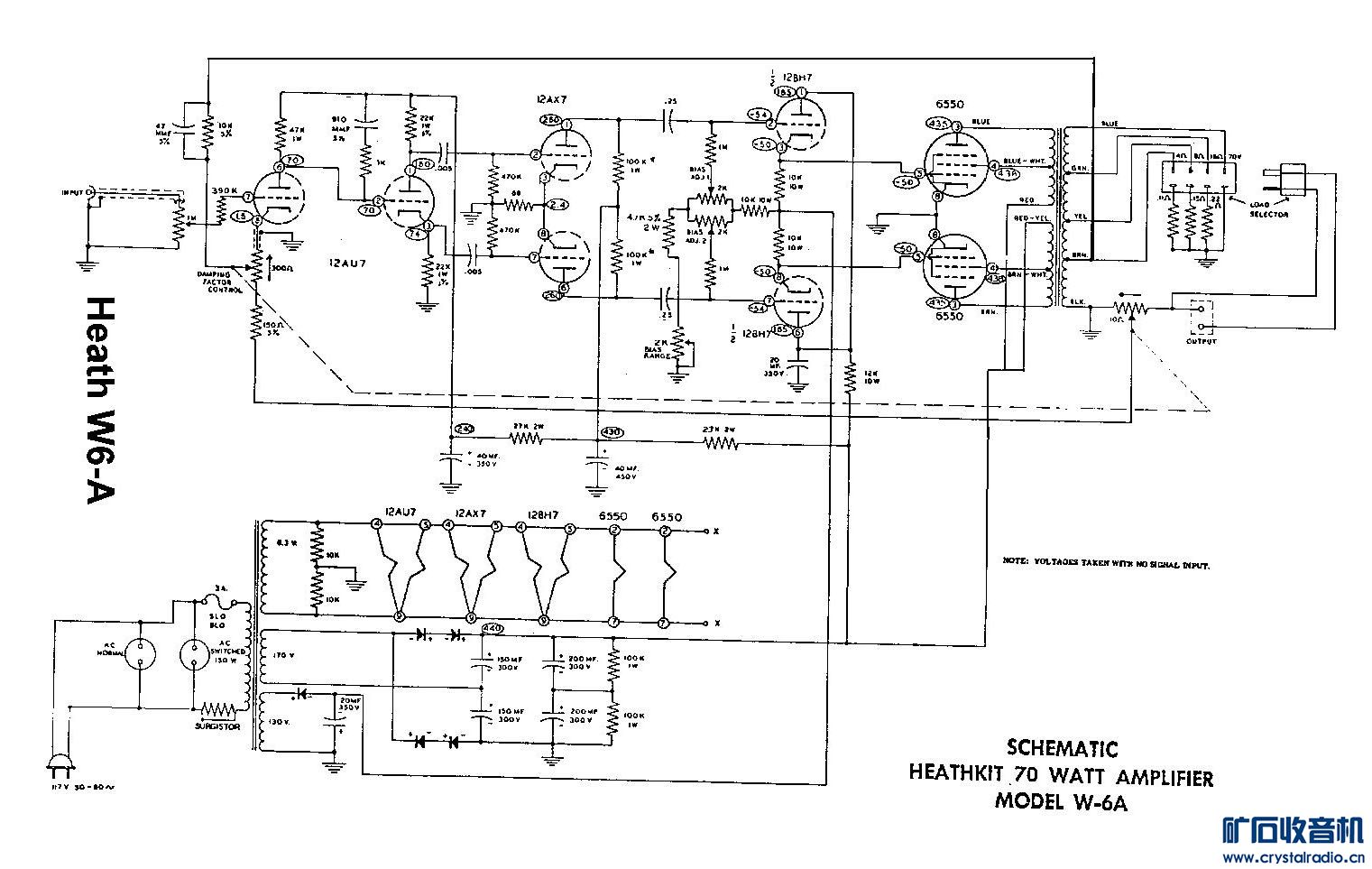

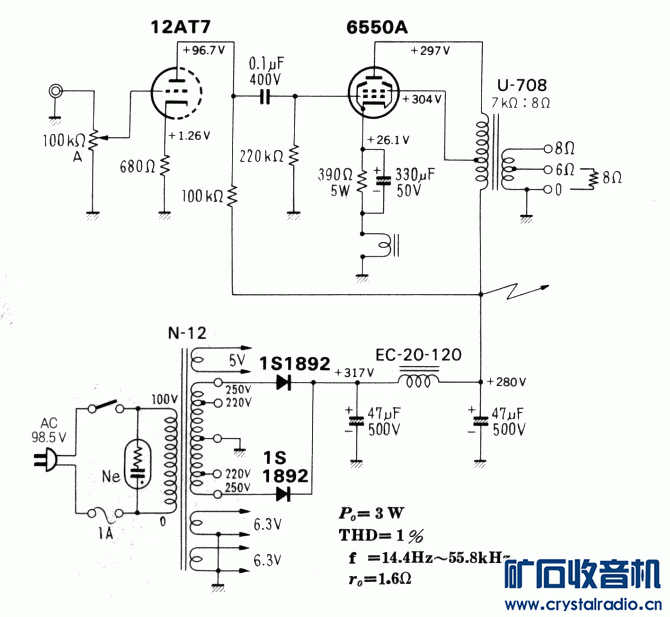

陆续上传一些我收集的胆管线路，6550：

othman · 发表于 2011-10-17 11:22:02

本帖最后由 othman 于 2011-10-17 20:13 编辑

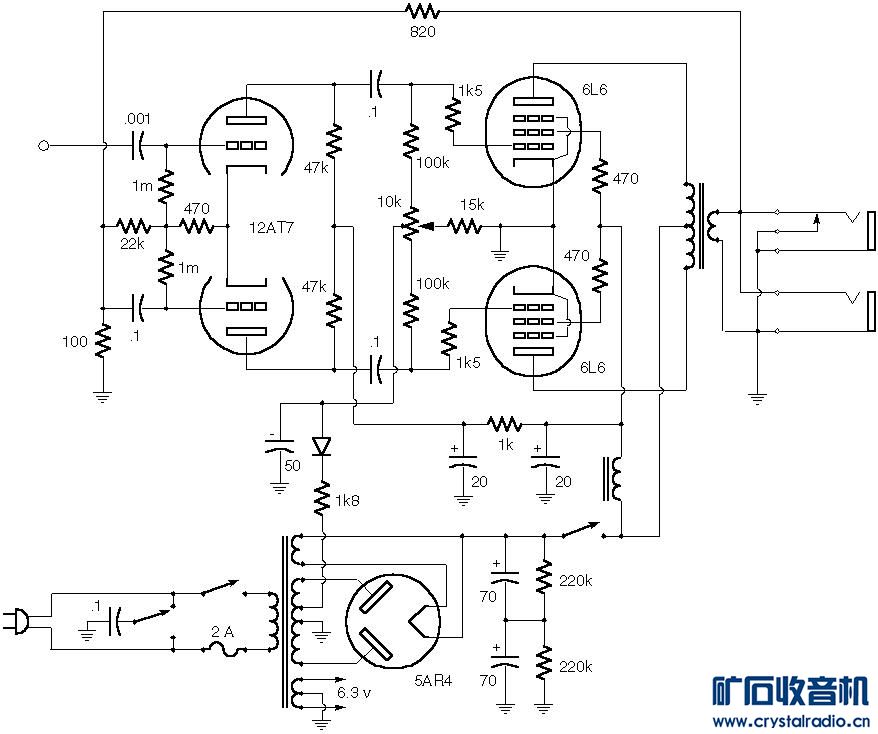

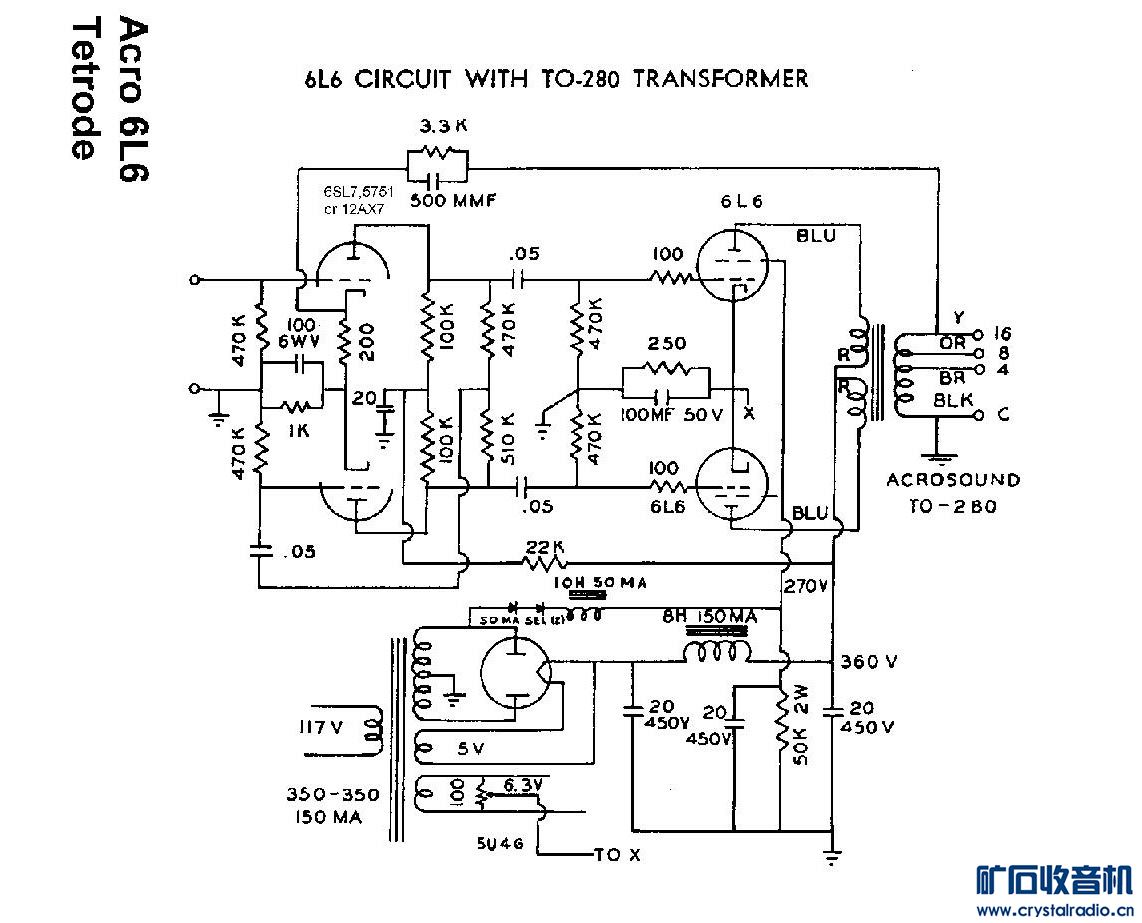

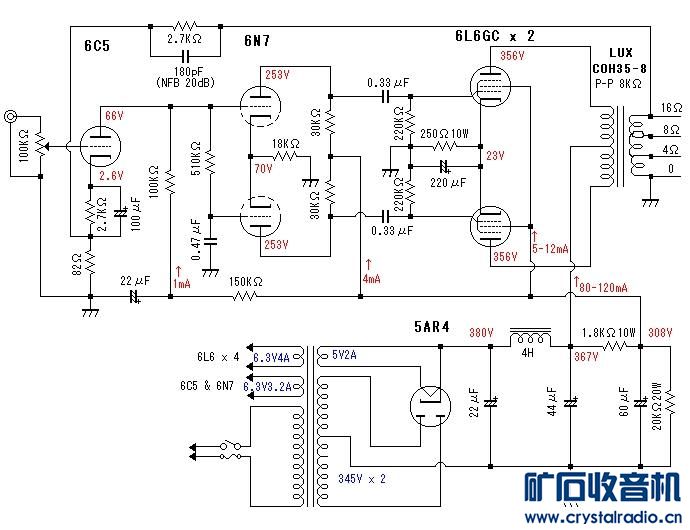

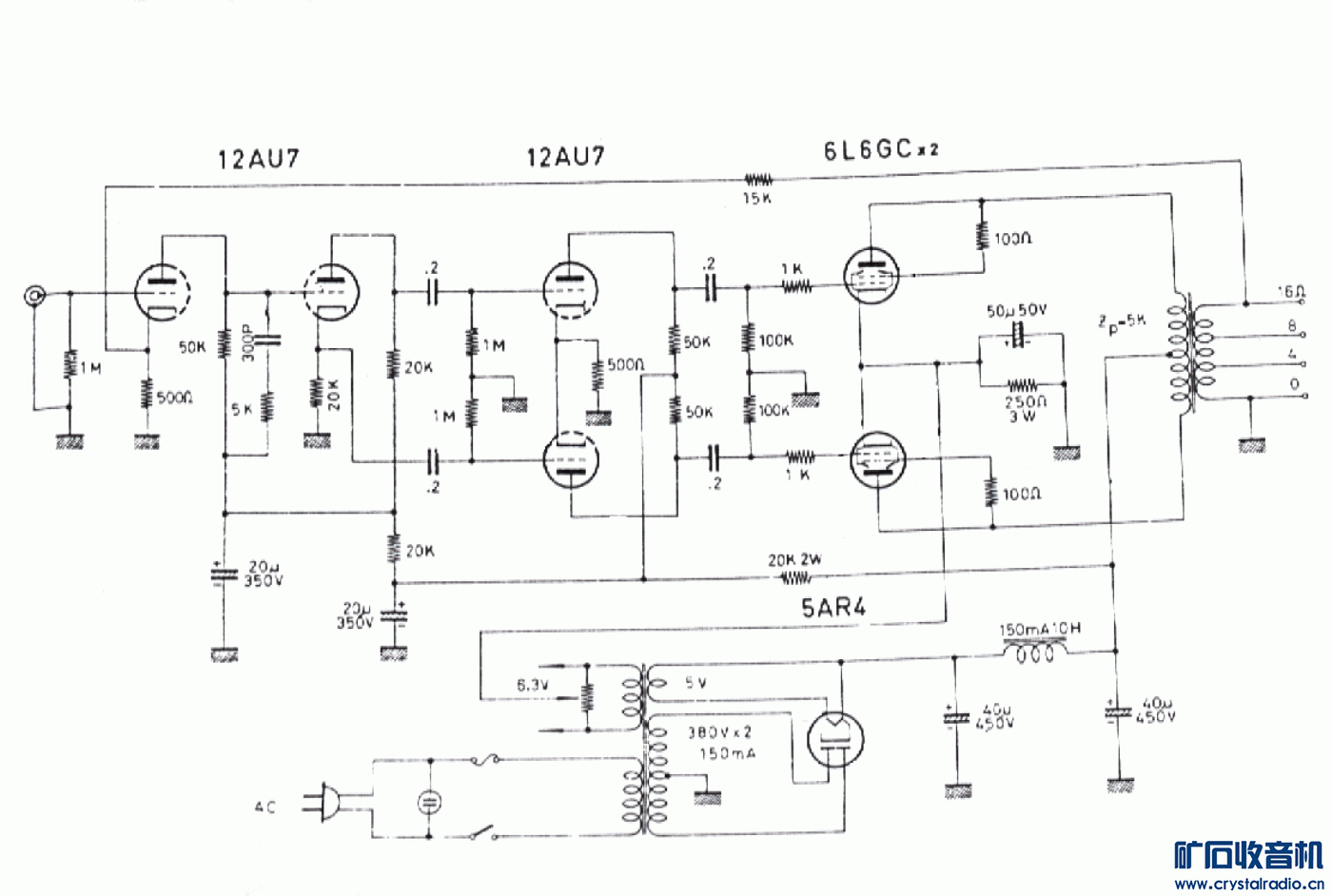

6L6线路图：

othman · 发表于 2011-10-17 11:23:37

搞不懂有的图为什么显示不出来！

轻风 · 发表于 2011-10-17 11:30:58

可能是图格式或者大小的问题

十字车 · 发表于 2011-10-17 11:31:17

谢谢！收藏了。

othman · 发表于 2011-10-17 11:54:54

本帖最后由 othman 于 2011-10-17 12:18 编辑

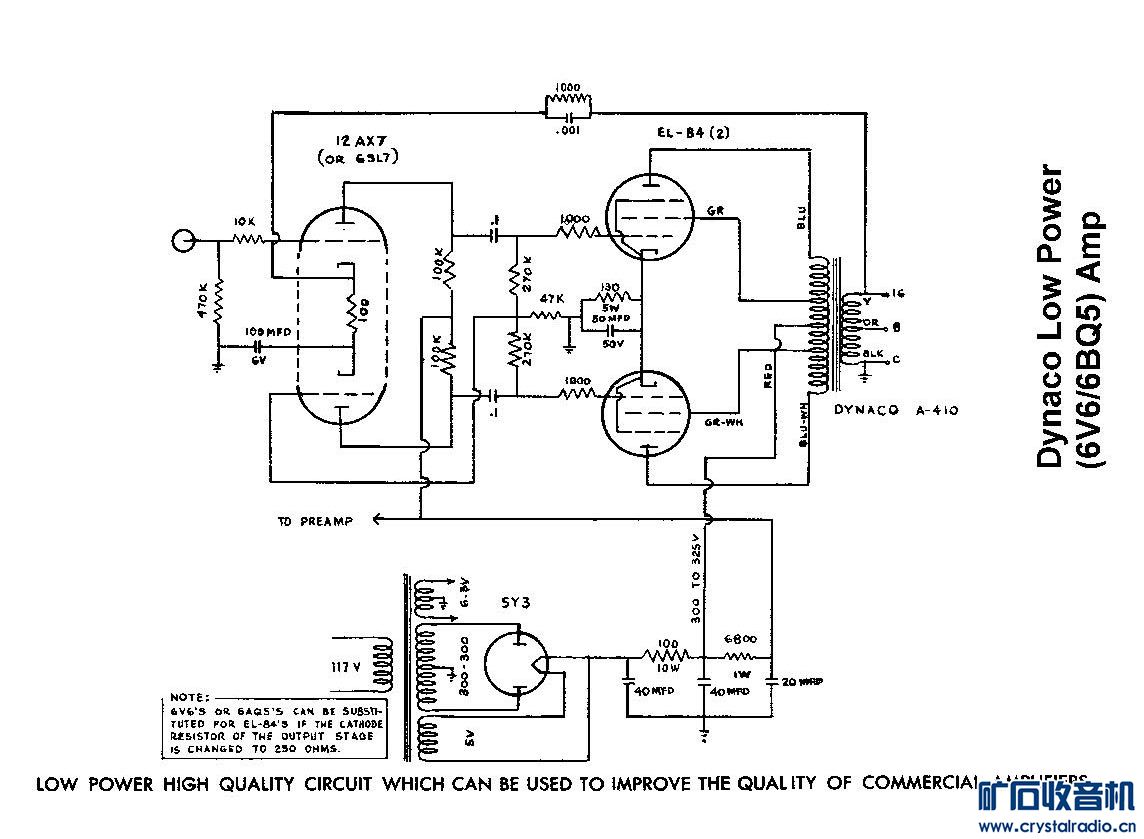

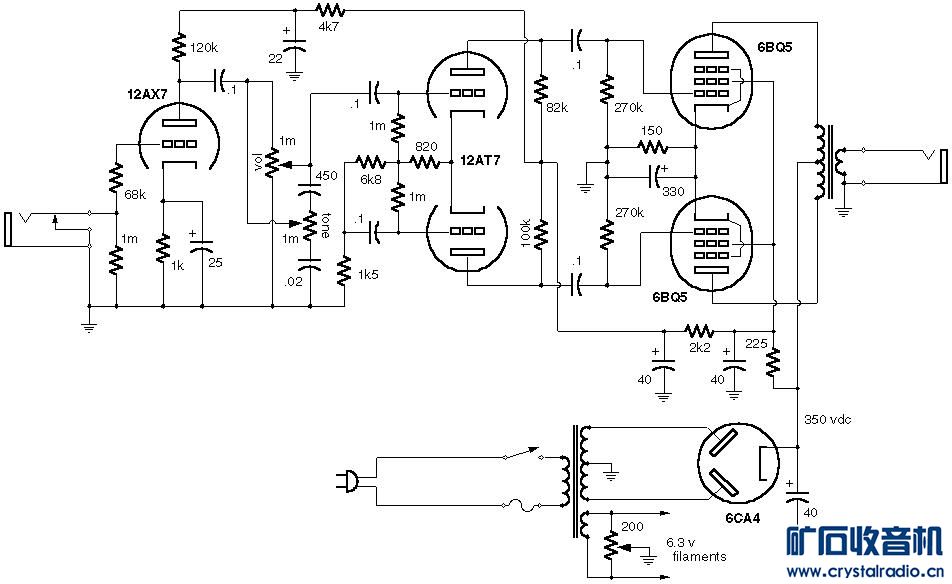

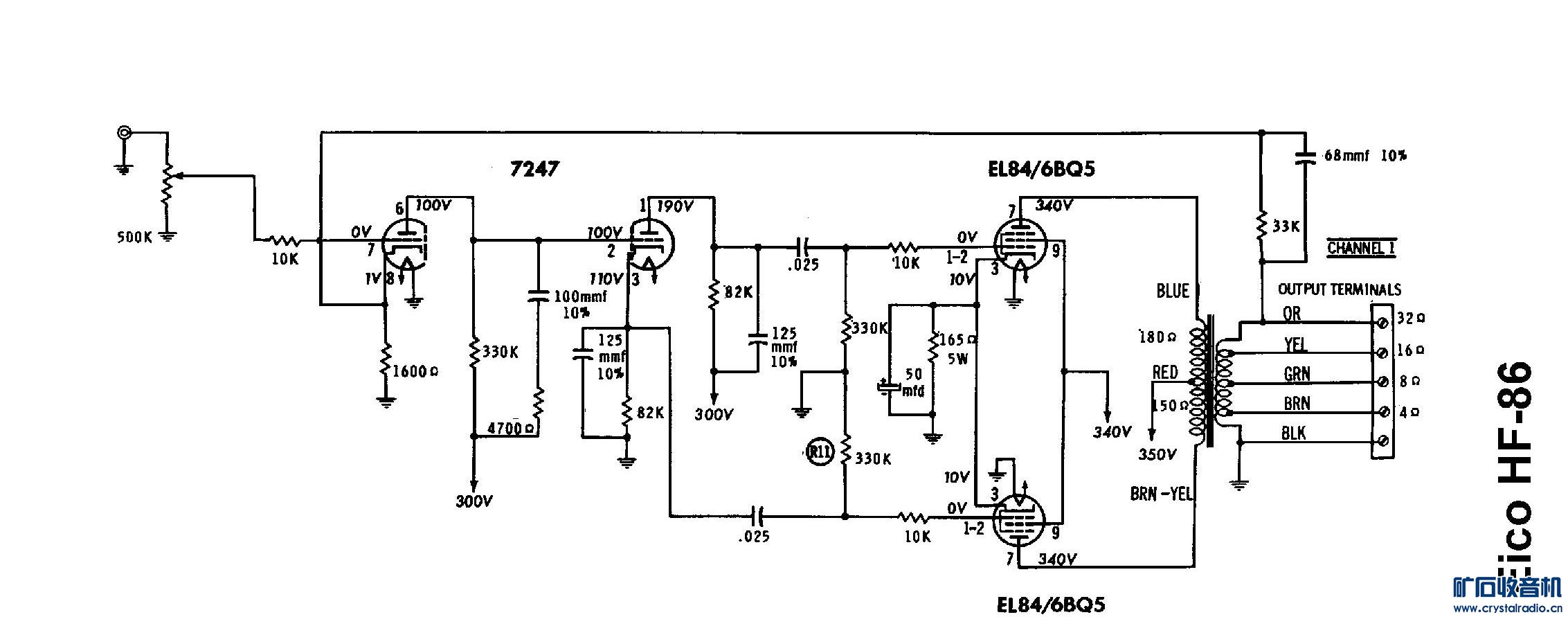

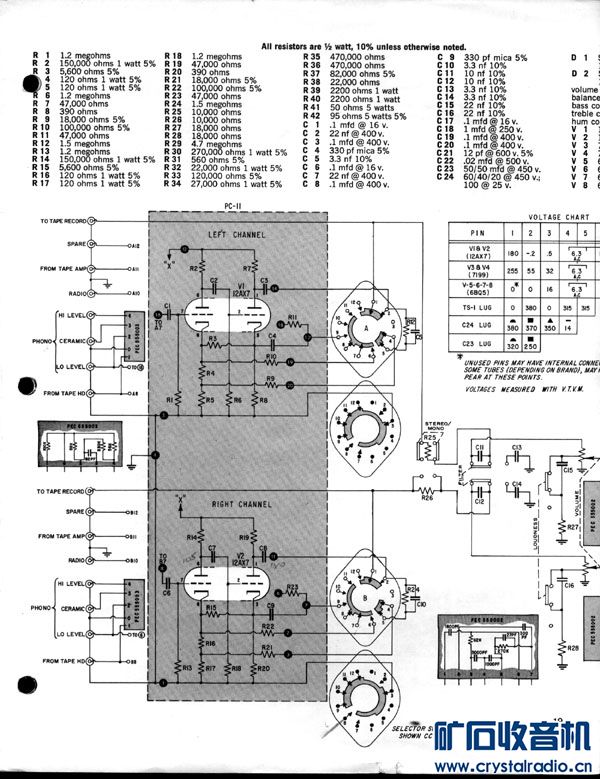

6BQ5,6V6线路图：

othman · 发表于 2011-10-17 20:14:20

回复 5# 十字车

不用谢！

sdr · 发表于 2011-10-17 23:48:50

谢谢楼主，有FU-7推挽的吗？

sun262100 · 发表于 2011-10-18 07:56:50

husk2012 · 发表于 2011-10-18 09:25:53

我加两份有特色的电路：

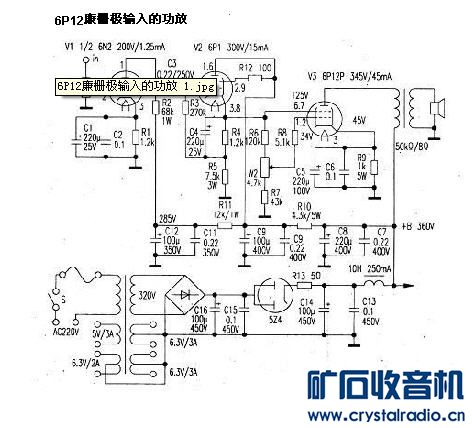

廉栅输入：
6P12P 廉栅极输入功放.jpg

板极——阴极反馈：

othman · 发表于 2011-10-18 11:04:28

谢谢楼主，有FU-7推挽的吗？
sdr 发表于 2011-10-17 23:48

不用谢！有几个，整理后我会上传的。

othman · 发表于 2011-10-18 11:14:21

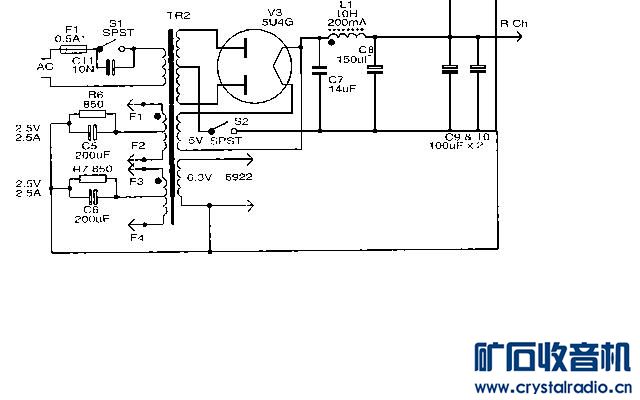

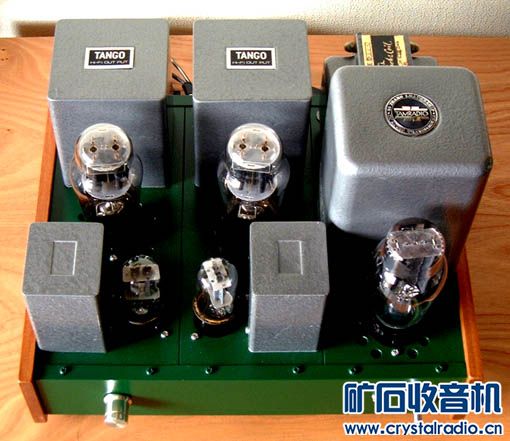

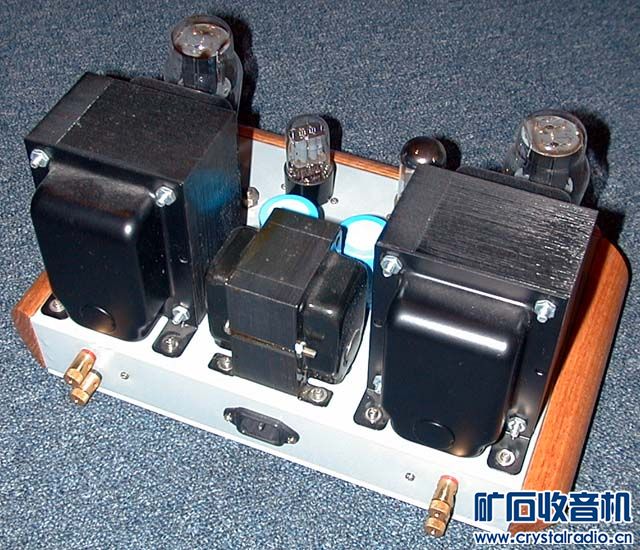

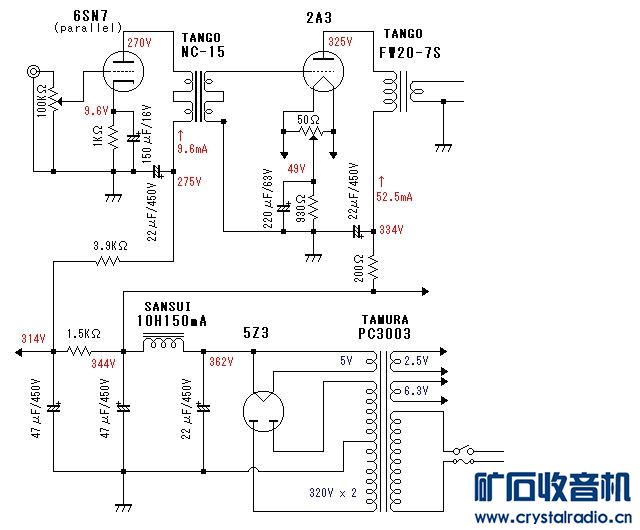

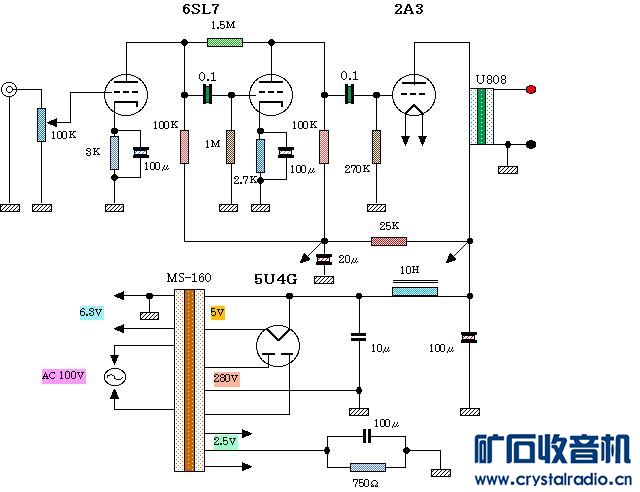

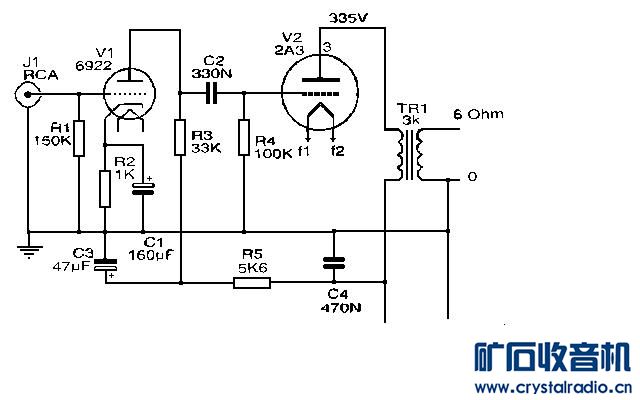

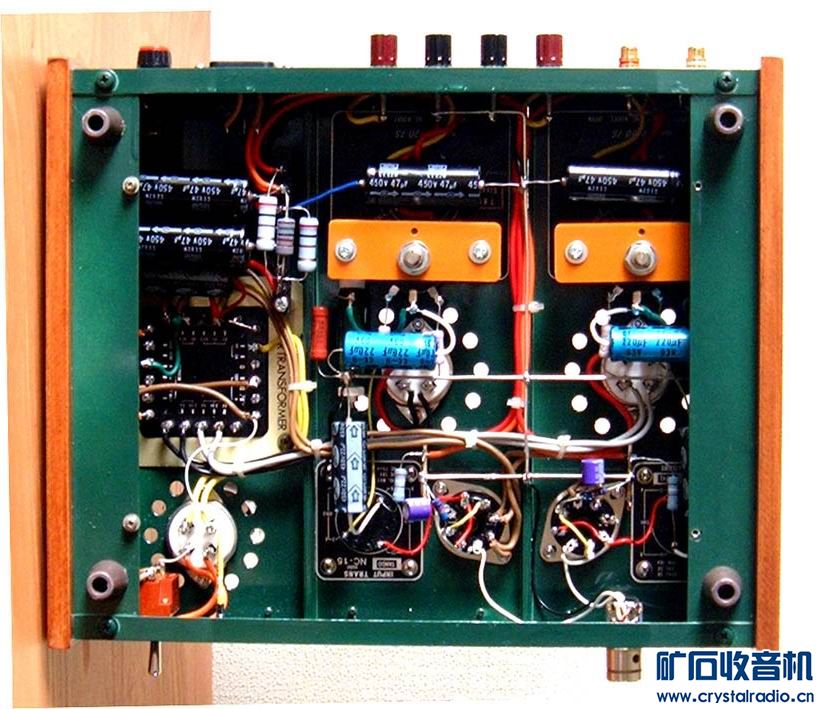

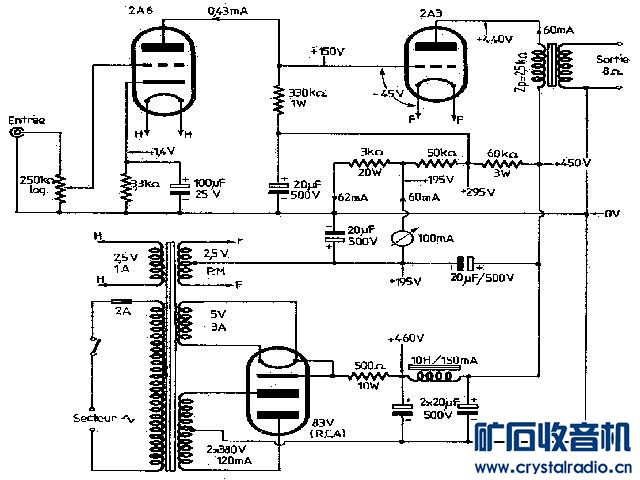

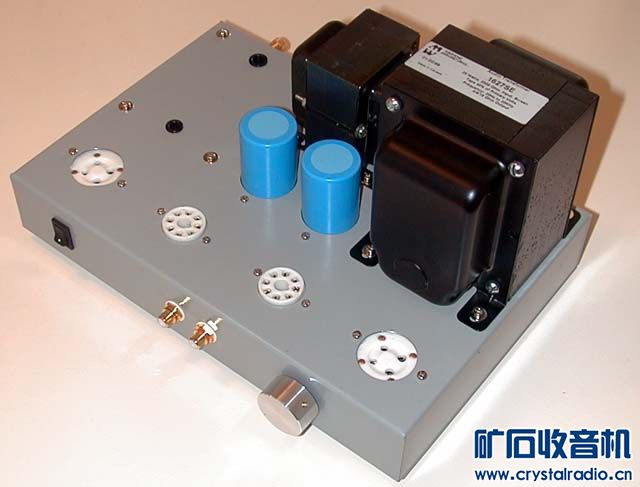

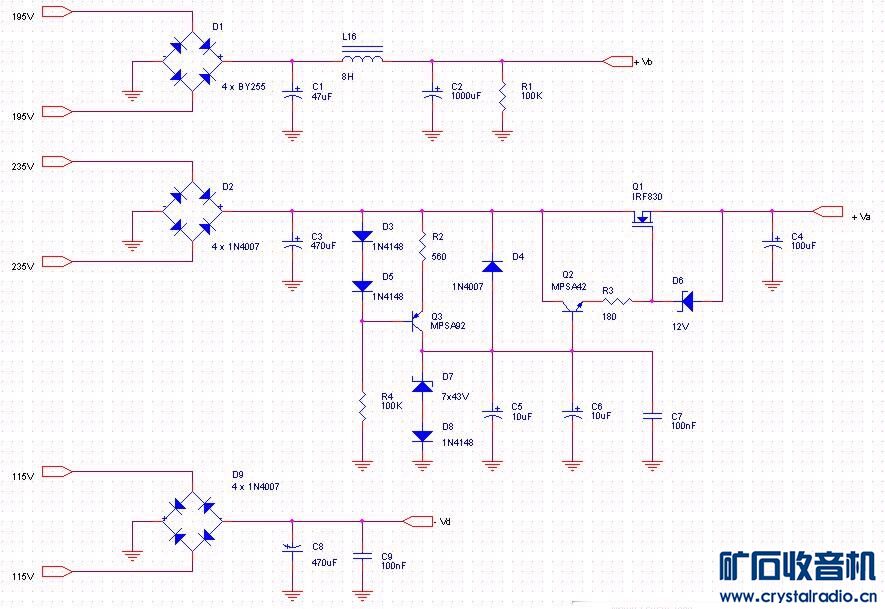

这是2A3的：

尹海杰 · 发表于 2011-10-18 11:23:37

回复 12# othman

谢谢了，收藏了！

othman · 发表于 2011-10-18 11:52:55

谢谢楼主，有FU-7推挽的吗？
sdr 发表于 2011-10-17 23:48

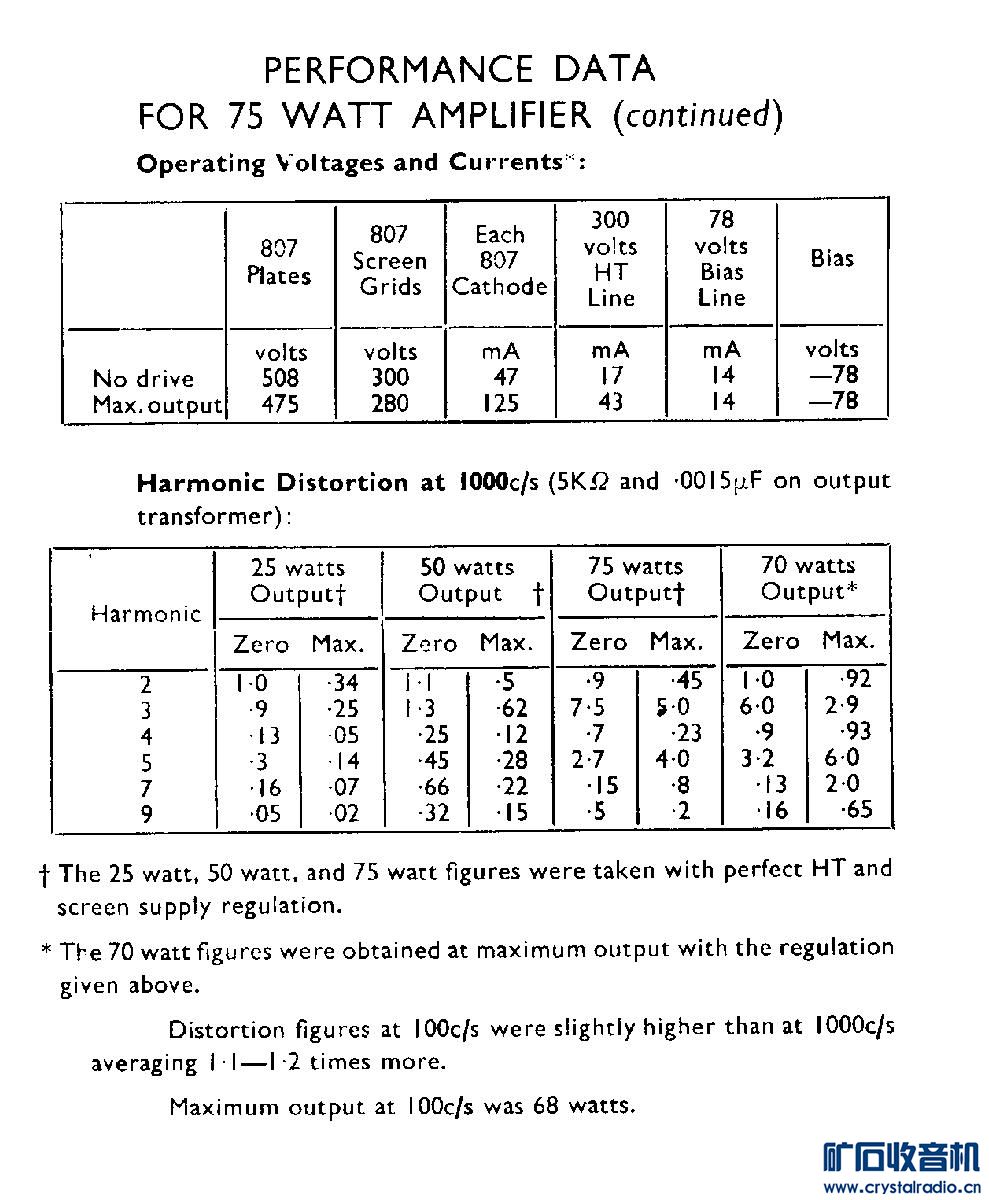

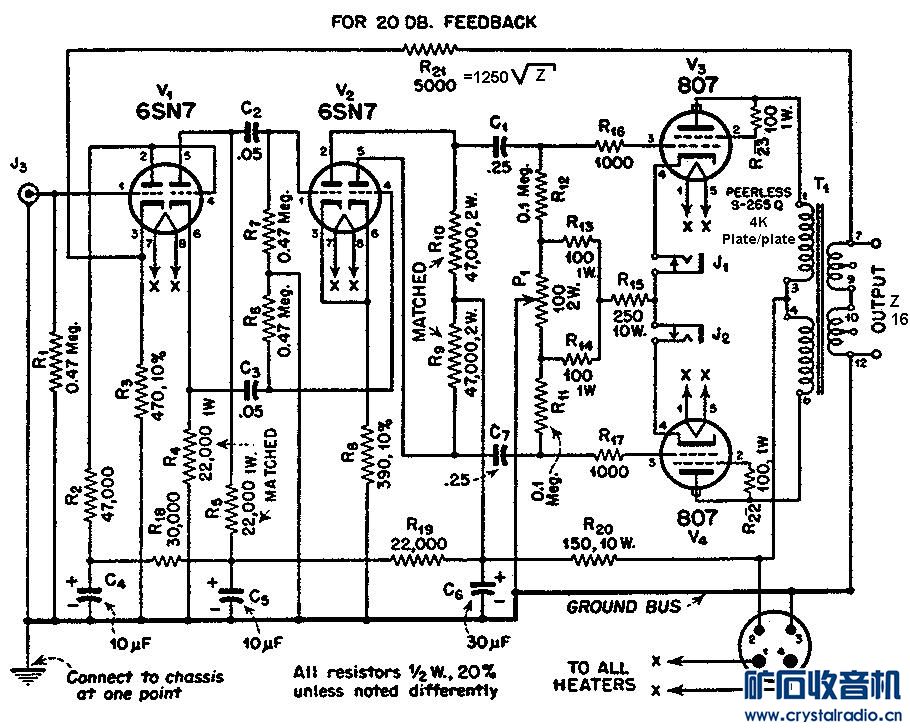

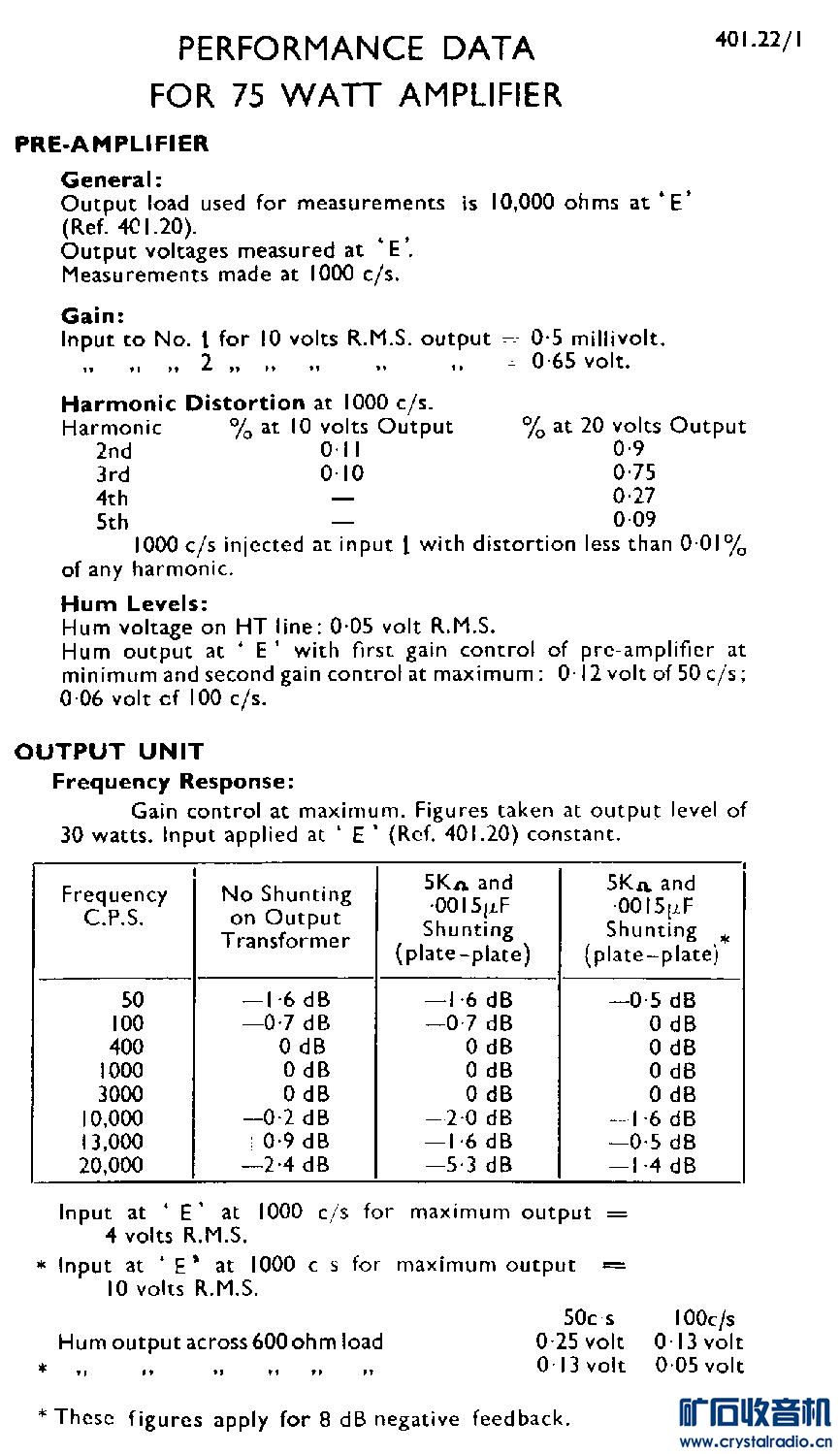

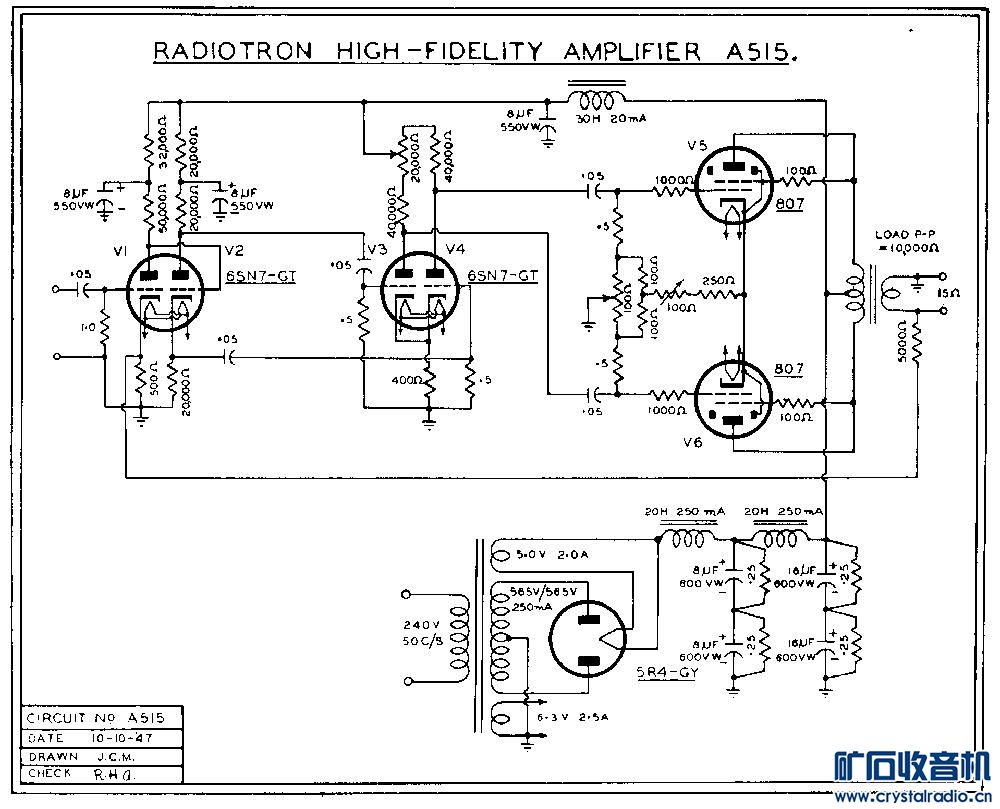

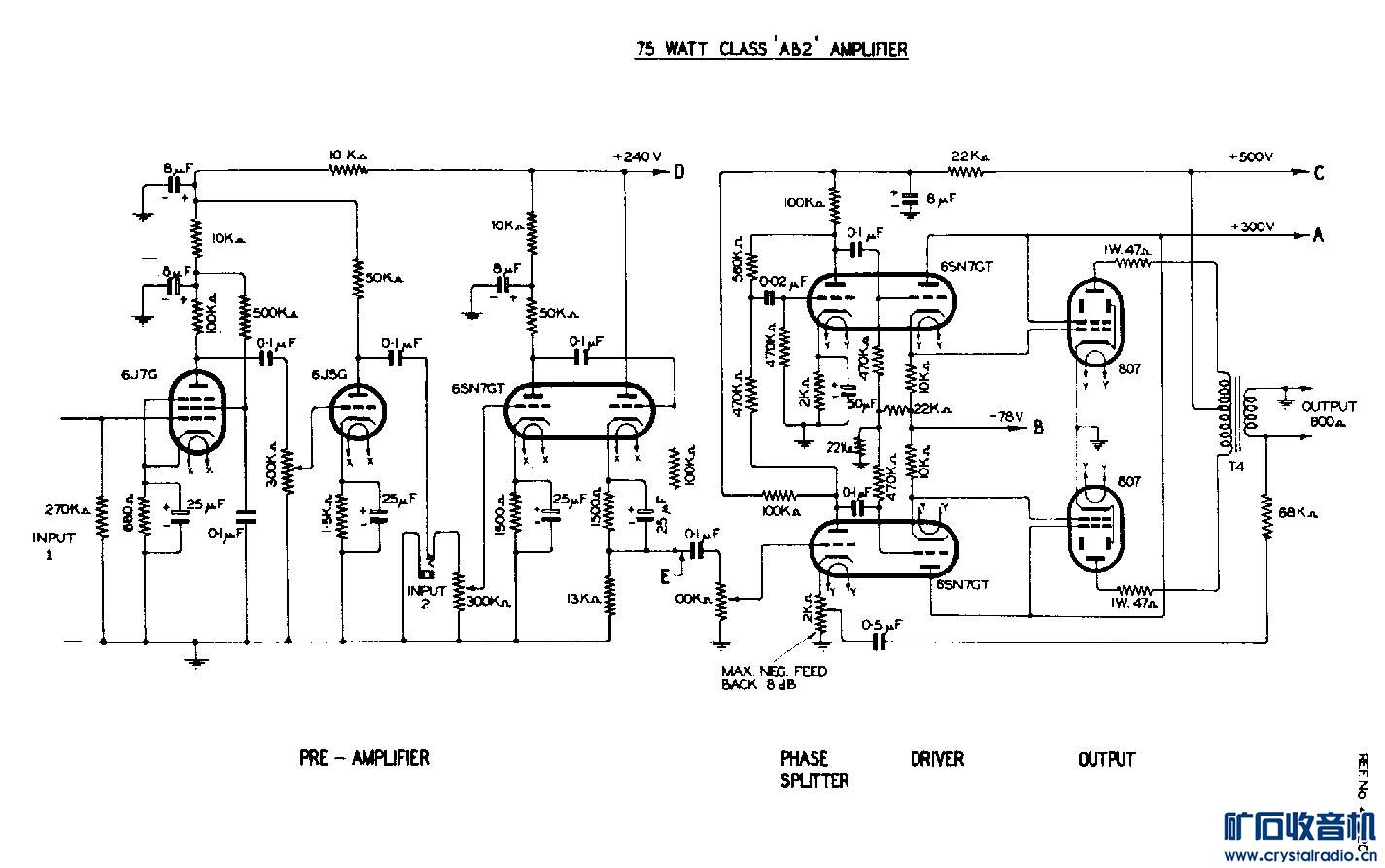

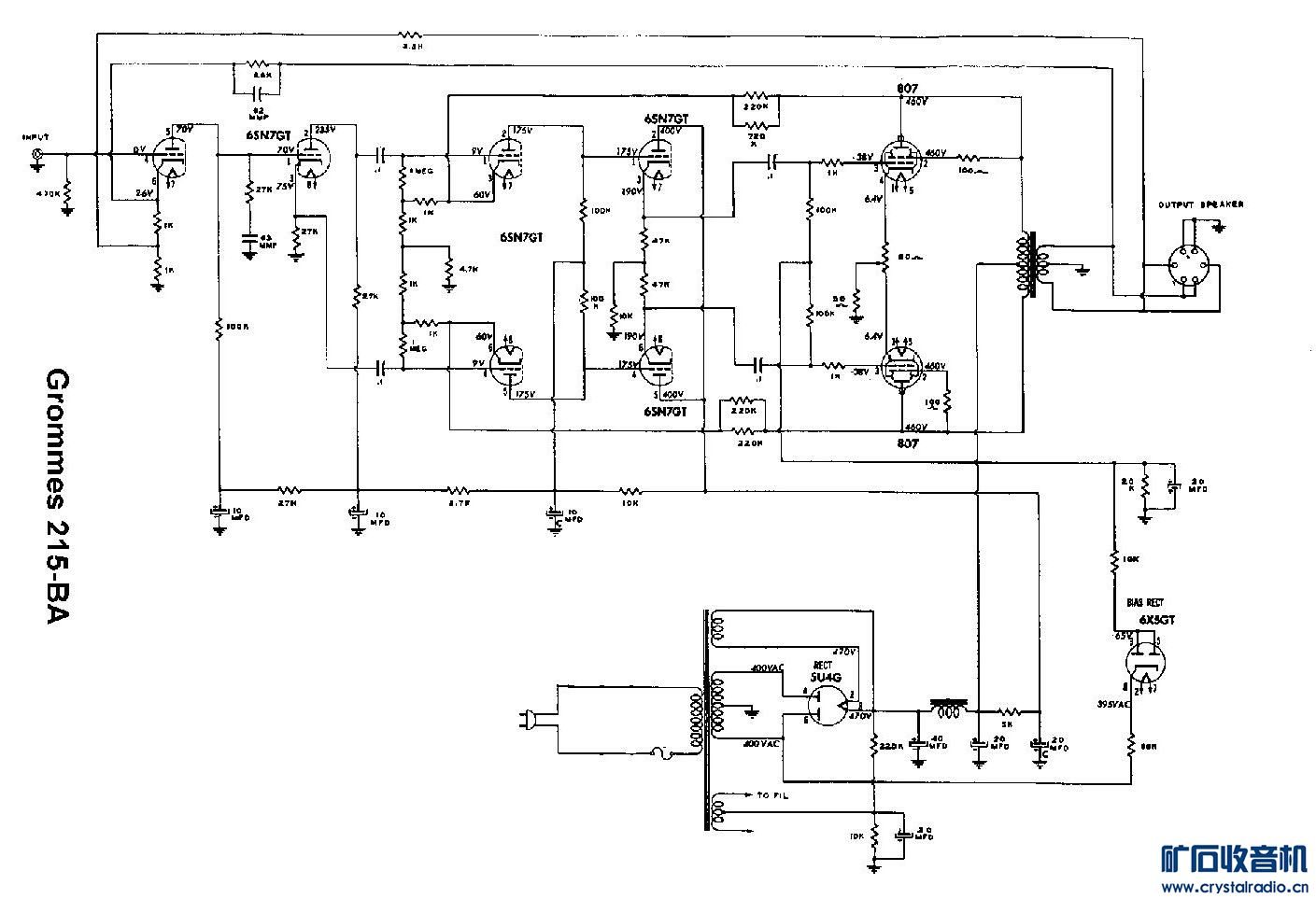

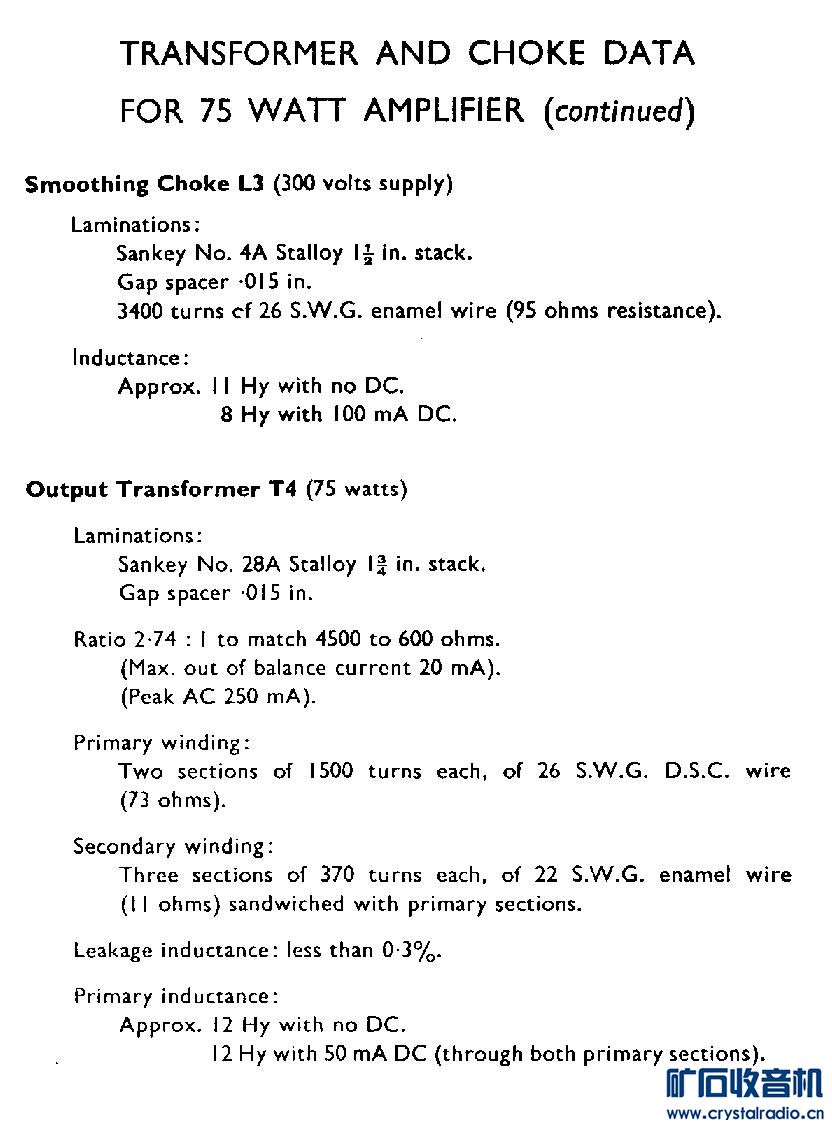

这是几个807的图：

jzyzm · 发表于 2011-10-18 18:55:17

楼主辛苦了。其精神可佳。顶一下。
