如图，请帮计算电路中二极管的动态内阻

于海旺

于海旺 发表于 2025-3-3 20:14
在整流电路中整流二极管的动态电阻不做研究对象，更不用计算内阻。动态电阻在高频检波与小信号电路才要考虑 ...

万用表不是1N4007整流，大多数是2AP*等。后来有硅管改用2CP了。以前万用表很贵，一般爱好者都自制，自制万用表不用你索取的参数。

jimtien

测动态电阻不能用大信号吧，直流偏置加小信号

于海旺

wzqwxx 发表于 2025-3-3 21:48
提出这个电路，主要是想了解指针表交流档低电压档二极管整流，算万用表表头内阻，要含有二极管的内阻。想 ...

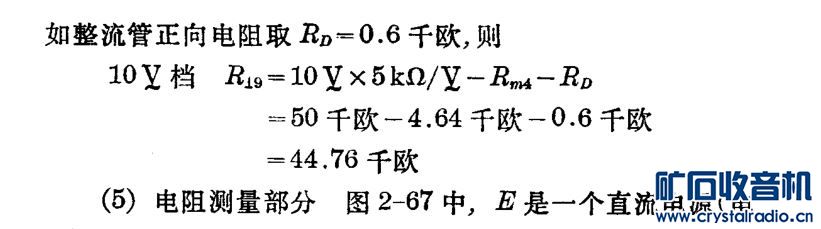

万用表交流电压的设计计算见16楼。它是以MF30表为例的。

wzqwxx

现把仿真结果展出来



大家再分析一下

wzqwxx

于海旺 发表于 2025-3-3 22:35
万用表不是1N4007整流，大多数是2AP*等。后来有硅管改用2CP了。以前万用表很贵，一般爱好者都自制，自 ...

谢谢版主，这些我都知道。
这么说吧，我发贴目的就是想了解正弦波的一些知识，相关的如有效值、峰值、平均值、交流电的直流成分、脉动直流电等波波及如何计算
看看大家是如何计算的，活跃一下坛内气氛。

yangjs0720

wzqwxx 发表于 2025-3-3 21:52
你说的很对，这里不能讲是求动态内阻。

我本意是讲，如图中各元件给定参数，在此条件下计算相关数据。

需要根据定义积分运算。

longshort

無需複雜的算法，D1直流壓降在10mA時大約0.7V，對於正弦波經過時有效值是0.5V左右，兩個1K電阻吃掉剩餘電壓，於是電流的有效值為(10-0.5)/2000=4.75mA，則此時的動態電阻為26mV/4.75mA=5.474Ohm。

zzfjct

wzqwxx 发表于 2025-3-3 22:08
我有部分计算方法与您 一样。你的解题方法我认为是对的，但与仿真数据有出入。

您在计算动态内阻时， ...

26（mv）即UT，温度的电压当量，半导体物理中的一个重要概念。
PN结的正向动态内阻Rd（Ω）=26（mv）/Id（ma）。

wzqwxx

longshort 发表于 2025-3-4 13:01
無需複雜的算法，D1直流壓降在10mA時大約0.7V，對於正弦波經過時有效值是0.5V左右，兩個1K電阻吃掉剩餘電壓 ...

您这是考虑在全波情况下的有效值（10V）计算的，这里是半波，另一半周二极管不导通。如果用粗略的算法，按半波计算有效值，再加入二极管的整流效率（约98%），应该与仿真的数据差不多。



为什么要考虑二极管效率呢？当正半周开始时，幅值小0.4V，不足以使二极管导通，这段时间电路电流为零，到幅值大于0.7V时，二极管完全导通，可视作线性电阻。还有当正半周快结束时，幅值小于0.7V，二极管工作在非线性区，然后电压幅值低于0.4V，二极管近似截止，内阻无穷大，电路电流又为零。所以这两段时间要扣除，即为二极管估计一个效率值。如果电压很高时，大于50V以上，就可忽略此问题了。

wzqwxx

wzqwxx

楼上找到了换算方法：
粗略应这样算：
电源的峰值为14.14V，有效值为10V
电阻R2上的峰值电压为(14.14V-0.7V)/2=6.72V，半波电压有效值为6.72V*0.5=3.36V
通过电路半波的平均电流[(14.14V-0.7V)/2]*0.3183/1K=2.139mA（即为脉动直流电），计上二极管效率为2.139mA*98%=2.09mA,二极管在此电路中的内阻为0.7V/2.09mA=335欧

3042775020

这个电路的电流很小的，哪来的那么大的压降 ......

回复11楼层主，数字万用表测量二极管正向压降时的电流是1ma左右，用数字万用表测量1N4007的正向压降是1V左右。
