叙利亚版普源信号发生器DG4000

donglw

200Mhz的示波器没有必要逆向，使用ADI公司的DDS和DSP及1GHz的ADC轻松实现！

mov99

看到版主的这个贴子，想买DG4062欲望的小火苗又开始燃烧了

量子隧道

mov99 发表于 2024-9-18 20:33
看到版主的这个贴子，想买DG4062欲望的小火苗又开始燃烧了

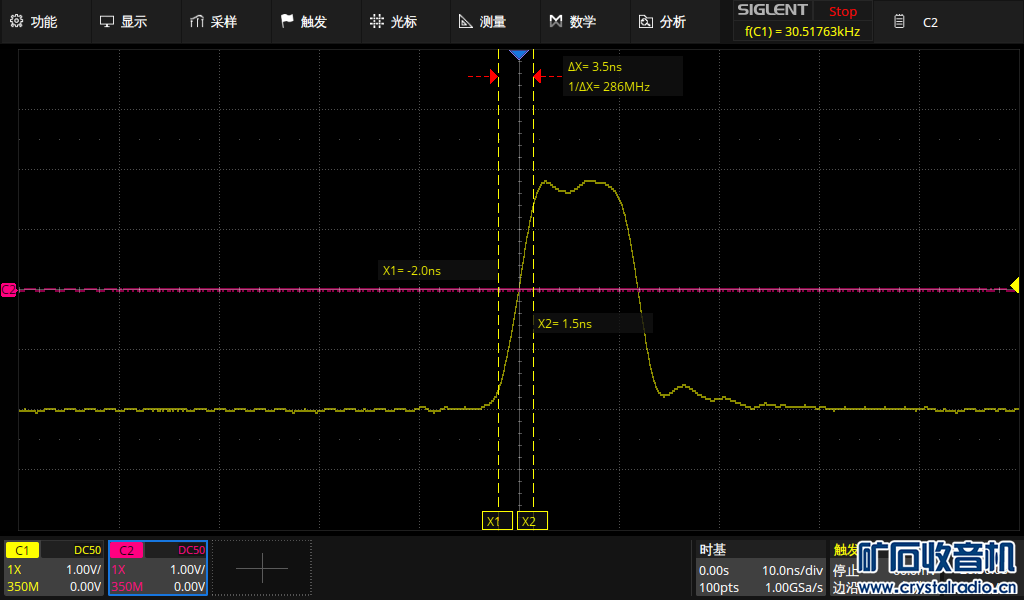

正在学它的用户自定义波形。学的过程中自造了一个12ns宽的脉冲波，比内建的要窄要陡，因为避开了内部的各种软件滤波。用这个波形来测试它的硬件素质（基本硬件带宽约束上限）比较合适。


3.5nS。看来基本硬件做到了100M。

海河

量子隧道 发表于 2024-9-18 10:40
最后说一下如何把它hack到200M。
https://www.eevblog.com/forum/testgear/dg4000-a-firmware-investigati ...

您好，这信号发生器，有扫频功能吗？

量子隧道

海河 发表于 2024-9-18 21:29
您好，这信号发生器，有扫频功能吗？

版主你好，必须得有，如下是摘抄用户手册里的一段：

DG4000 可从单通道或同时从双通道输出扫频波形。在扫频模式下，信号发生器在指
定的扫描时间内从起始频率到终止频率变化输出。DG4000 支持线性、对数和步进三
种扫频方式；允许用户设定“标记”频率；允许用户设置起始保持、终止保持和返回
时间；支持内部、外部和手动触发源；对于正弦波、方波、锯齿波和任意波（DC 除
外），均可以产生扫频输出。

我还没实验这个功能。

海河

量子隧道 发表于 2024-9-18 21:32
版主你好，必须得有，如下是摘抄用户手册里的一段：

DG4000 可从单通道或同时从双通道输出扫频波形。 ...

谢谢量子版主指导

量子隧道

没想到刚淘来没多久就可以用于生产力了。
这阵子帮人搞定CCD外围电路故障。改版过程中，新选采样保持器，为了稳妥，先试一试。

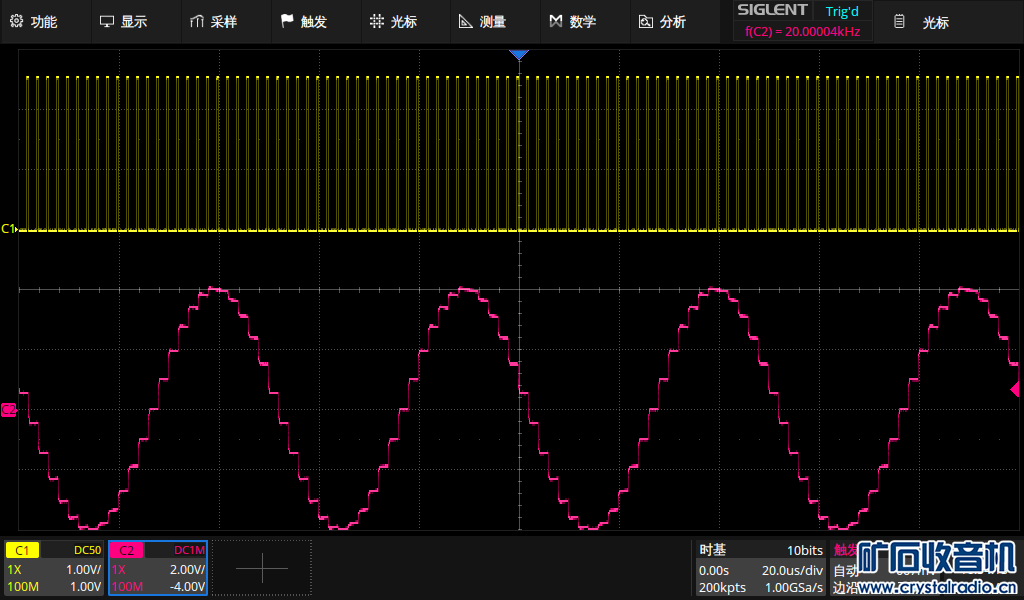

用DG4202两个通道，一个发送被采样正弦波，一个发送采样脉冲，测试采样保持结果：

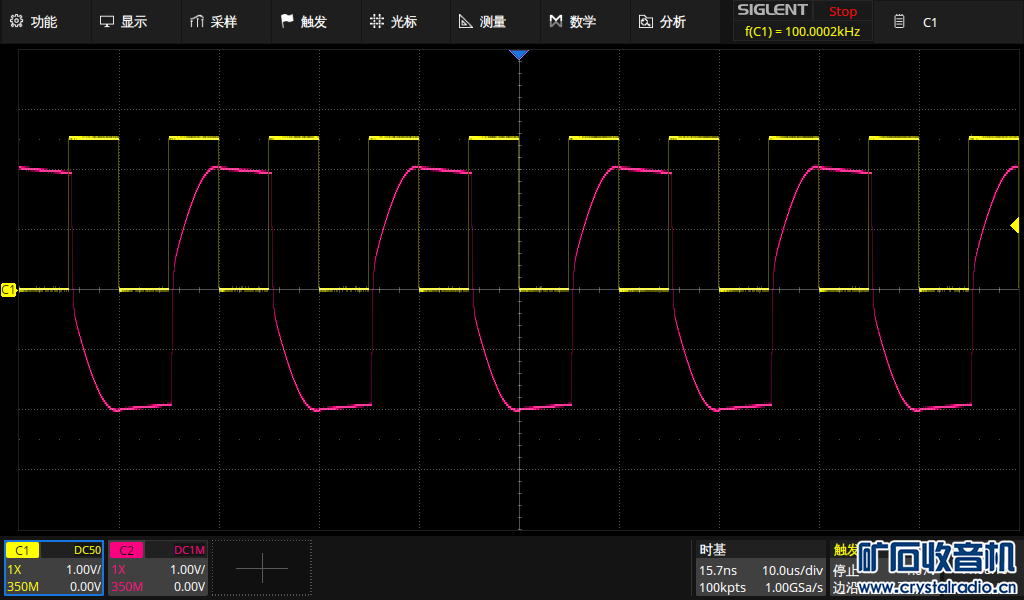

跟踪保持：






仔细看hold相位，有点斜坡，hold不住的感觉。这不是大问题。我本来也是只需要hold零点几uS时间而已。示波器内阻1Mohm。我搭的hold缓冲器，内阻起码1Gohm，这个“hold不住”不是大问题。

量子隧道

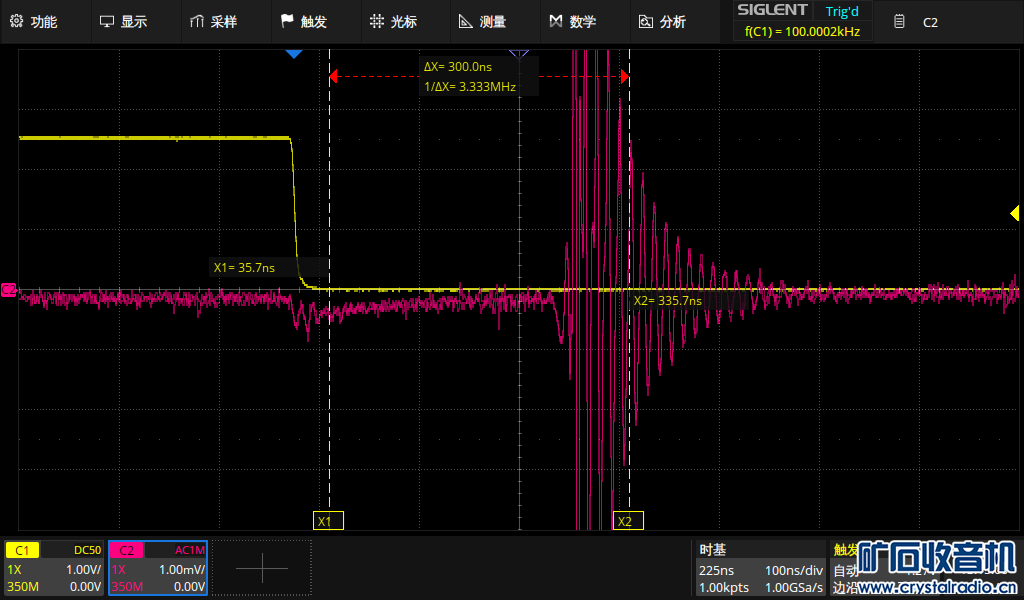

电荷注入：


1mV档下基本看不到电荷注入。只有采样冲激振铃。

量子隧道

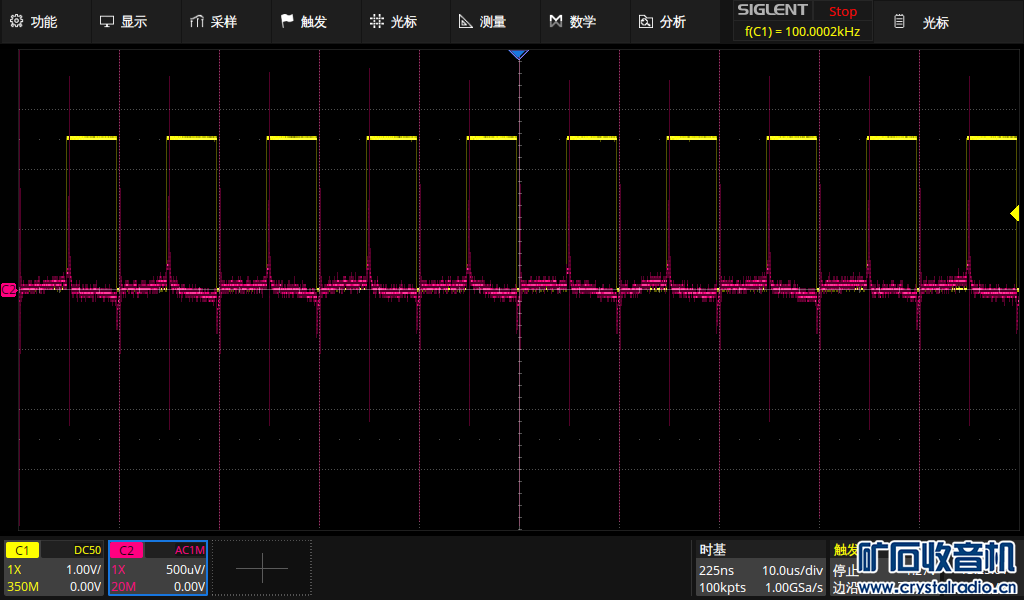

各次hold的噪音（一致性）：

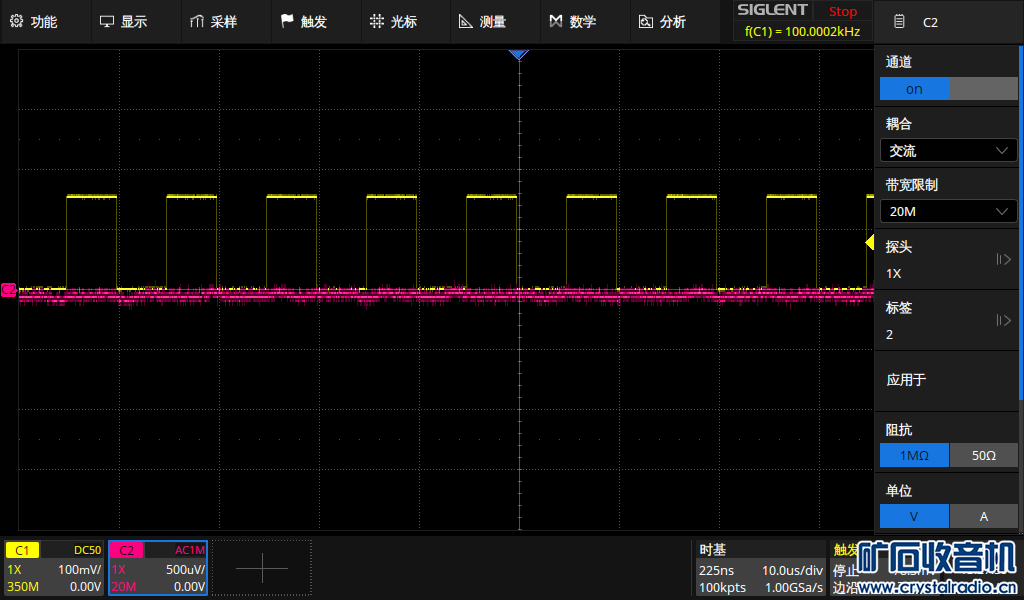

hold模式下数字控制端对模拟通道的串扰：


500uV档上基本上都不可见。
结论：选型的采样保持器性能极好。方案可以继续。

scoopydoo

量子隧道 发表于 2024-10-2 10:40
没想到刚淘来没多久就可以用于生产力了。
这阵子帮人搞定CCD外围电路故障。改版过程中，新选采样保持器， ...

一不小心把 DG4202 看成模拟开关芯片了，还以为是新出来的高性能型号呢，特意去搜了下~

量子隧道

scoopydoo 发表于 2024-10-2 14:34
一不小心把 DG4202 看成模拟开关芯片了，还以为是新出来的高性能型号呢，特意去搜了下~

我是用DG4062升级成了DG4202，用它产生被采样波形和采样脉冲，测试ADI的开关ADG1201。

vaico

给楼主点赞

scoopydoo

看了楼主标题不禁感慨世事多变啊 ~
