求蝴蝶213收音机电路图

XCH · 发表于 2024-9-17 16:25:39

前几天赶集没抵御住诱惑，进了一台蝴蝶213双喇叭收音机，打开一看，机器被改动过，增加了线路板和一些插口，想把此机恢复起来，特求坛中朋友赐图。谢谢

海洋DZ · 发表于 2024-9-17 17:55:50

ULN2204芯片吧，这机器的电路图少见。

XCH · 发表于 2024-9-17 18:05:27

谢谢回复。是和ULN2204近似的TDA1083芯片。当时就是因为这个蝴蝶机的型号少见才没有抵御住诱惑收了。

海洋DZ · 发表于 2024-9-17 18:47:50

本帖最后由海洋DZ 于 2024-9-17 19:21 编辑

XCH 发表于 2024-9-17 18:05
谢谢回复。是和ULN2204近似的TDA1083芯片。当时就是因为这个蝴蝶机的型号少见才没有抵御住诱惑收了。

片子基本相同，还有一个ULN3839A

这台就使用的ULN2204

汪洋中的船 · 发表于 2024-9-17 18:51:23

XCH 发表于 2024-9-17 18:05
谢谢回复。是和ULN2204近似的TDA1083芯片。当时就是因为这个蝴蝶机的型号少见才没有抵御住诱惑收了。

默默无闻111 · 发表于 2024-9-17 19:01:02

本帖最后由默默无闻111 于 2024-9-17 19:04 编辑

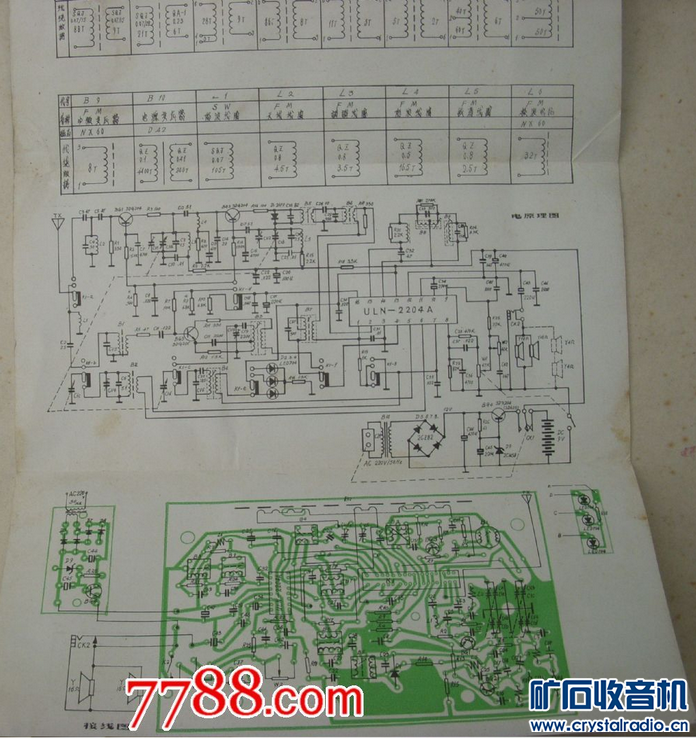

蝴蝶212双喇叭收音机

仅供参考。

XCH · 发表于 2024-9-17 19:08:59

谢谢“默默无闻111“朋友的赠图。不过我这台是蝴蝶213型中短波三波段双喇叭收音机，没有FM波段。

XCH · 发表于 2024-9-17 19:49:29

机器内部就是"海洋DZ"朋友的这张照片，只是被人增加了电路板和一些插口，把原来的线都搞乱了，想把这台机器恢复起来，所以求赐图。谢谢

XCH · 发表于 2024-9-20 20:11:27

继续求蝴蝶 213型收音机电路图。求各位朋友赐图，谢谢

zny2004 · 发表于 2024-9-20 21:23:25

大白菜贵了 · 发表于 2024-9-20 21:27:39

ULN2204，1083，3839功能一样的，可以互换

lzm3339 · 发表于 2024-9-21 00:40:27

大白菜贵了发表于 2024-9-20 21:27
ULN2204，1083，3839功能一样的，可以互换

ULN2204，1083，功能一样的，可以互换；3839不一样。

枫丹白露 · 发表于 2024-9-21 09:04:26

机器都买了，不如再去买一份说明书，才20元，到时还可以发到论坛攒积分。

XCH · 发表于 2024-9-21 21:11:30

谢谢枫丹白露朋友的回复。
网上卖的20元说明书的信息是2016年的，没有说明书的图片，而且加上邮费就要26元了，感觉有点贵。(我这个蝴蝶213机在集上8元收的)

cpjsjcr · 发表于 2024-9-24 15:15:25

ULN2204，应该是我们国内使用的第一代单片收音机芯片。在80年代太普通了，几乎普及型IC收音机都用这个，好像83年的中学科技杂志有介绍。
