玩具信号发生器频率输出准确

183421393

业余用就可以了，推荐给坛里的无线电爱好者，。

arroow

如果需要准确频率 可以打开 里面一般是SMT四角有源振子 大概是10Mhz  量一下正负极，找到输出端。然后焊下，在空余地方 安一个 二手恒温晶振 没十几块二十几块钱  输出端 接板子上的原来的有源振子的输出端，然后调节一下恒温晶振  用准确地频率计校对一下就可以。好像 原来的频率误差大概几十hz（10Mhz），以前我就这么做的，只是没有高精度频率计 只能用铷原子钟和示波器的李沙育图形校对 基本 频率误差在零点几hz（10Mhz）。 这玩意因为波形多 好像还有扫频 也可以玩一玩

航标灯

183421393 发表于 2024-8-13 16:27
业余用就可以了，推荐给坛里的无线电爱好者，。

频率输出较准确，业余玩可以了。

航标灯

arroow 发表于 2024-8-13 16:30
如果需要准确频率 可以打开 里面一般是SMT四角有源振子 大概是10Mhz  量一下正负极，找到输出端。然后焊下 ...

高手，动手能力真强。

航标灯

washu 发表于 2024-8-13 12:11
楼主的问题有两个，

1、不能用示波器测量 SG 频率准确度，即不可用低（精度）级别仪器测量高（精度）级 ...

针对一台玩具级别信号源频率输出性能检测，你竟会弄出那么多问题，没有这个必要吧。

航标灯

nelec 发表于 2024-8-12 21:45
失真多少。

那样失真。

washu

航标灯 发表于 2024-8-13 19:22
针对一台玩具级别信号源频率输出性能检测，你竟会弄出那么多问题，没有这个必要吧。

1、第一个问题解释得很清楚，不能用低（精度）级别仪器测量高（精度）级别信号

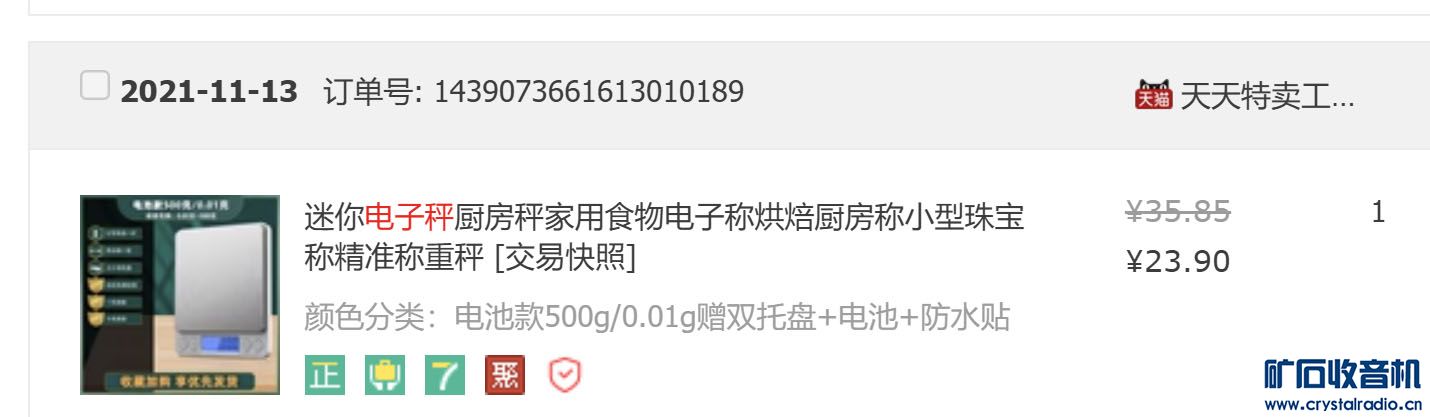

我买了一个玩具级厨房秤，


我觉得它不准，那么我应该
a、买一瓶矿泉水或者一袋盐放上去看看它准不准
b、买一个砝码放上去看看它准不准


就是这个道理


2、这里是给你解释为什么（一个几块钱的 DTCXO 就很准）

washu

scoopydoo 发表于 2024-8-13 16:20
说了俺想说的，示波器的频率精度太简直一般般了！

老湿您最近很忙的样子啊，神龙见首不见尾的 ... :l ...

娃上来玩   伺候娘俩可比伺候一个娃还累

duke83

我会拿这台信号发生器来当 AM 发射机，顶多再加一级 PA，应该不错玩！

航标灯

washu 发表于 2024-8-14 18:25
1、第一个问题解释得很清楚，不能用低（精度）级别仪器测量高（精度）级别信号

我买了一个玩具级厨 ...

哦，又在展示你的称，感觉精度不如前两台高，不过，称砣很新是亮点。

还在纠结你那些问题，没有再次解释必要，你那些问题谈不上是问题，坛友们早已知道。

针对一台玩具级别信号源频率输出性能检测，你搬用那么多称来称量它的精度有意义吗！

Jambalaya

航标灯 发表于 2024-8-15 08:16
哦，又在展示你的称，感觉精度不如前两台高，不过，称砣很新是亮点。

还在纠结你那些问题，没有再次解 ...

翻个宝上看着类似的东西：
https://item.taobao.com/item.htm ... cIOQ-XmFE0mfgBant8W

这东西，是不是没有外调制功能？也就是不能直接外给个音频，做AM、FM调制？都是在DAC上干活，不带ADC也不带模拟调制器件。

washu

航标灯 发表于 2024-8-15 08:16
...针对一台玩具级别信号源频率输出性能检测，你搬用那么多称来称量它的精度有意义吗！

你不用反复强调玩具级，再怎么玩具级，它就是 13 位有效数字，而你的示波器是 4 位有效数字

ITOUR

txco确实能改进很多

SPKBL

拆开楼主同款信号源，可以看到架构是stm32+FPGA+dac的方案（stm32在旋转编码器那块板子上）FPGA和dac都被打磨了看不出型号，所以其实算是蛮正经的架构了，我们学校模电实验台上以前装的全是这种信号源（当然现在换成日狗信号源了 ）你硬要叫它玩具也不是不行
FPGA的时钟源应该就是左上角那个7050封装的10mhz有源晶振。
用FA-3频率计测试它输出10mhz正弦波时频率误差为+11ppm，是普通有源晶振正常误差大小，所以如果特别在乎这点误差的话可以自己拆开把晶振换成tcxo甚至oxco，保证频率丝毫不差

量子隧道

SPKBL 发表于 2024-8-15 20:44
拆开楼主同款信号源，可以看到架构是stm32+FPGA+dac的方案（stm32在旋转编码器那块板子上）FPGA和dac都被打 ...

我记得楼主的DAC是PCB上电阻网络搭的野生DAC？您的是芯片DAC？你们俩的应该是不同型号吧？
