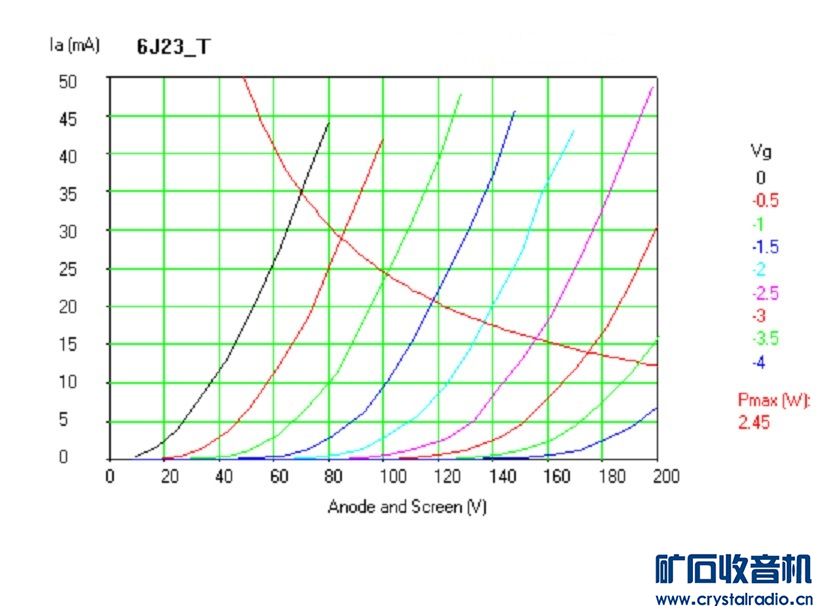

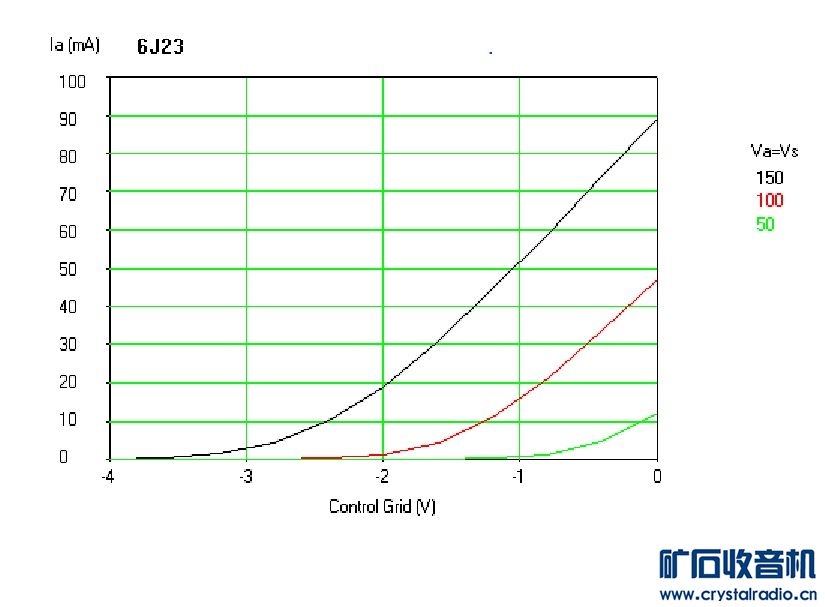

粗测北京6J23电子管曲线。

壳壳 · 发表于 2024-7-25 11:46:10

壳壳 · 发表于 2024-7-25 20:15:50

jupeter 发表于 2024-7-25 14:55
三极管接法测的是小电流状态，还有大电流状态，覆盖屏耗的那种。

来了，开饭了，开饭了

mowin · 发表于 2024-7-25 11:57:51

帘栅特性和三极管特性相当nice啊

1k2 · 发表于 2024-7-25 12:36:00

三接线性很好，放大40的样子，帘栅特性也很爽啊，感谢分享

中山老曹 · 发表于 2024-7-25 12:39:15

哎呀，这管子推挽有5瓦以上的实力啊。

蜗牛叔 · 发表于 2024-7-25 13:01:40

壳爷这蛋蛋打算怎玩？

第尾才子 · 发表于 2024-7-25 13:50:24

那有五瓦，用尽管子搞到B类或有吧。推挽AB1就有3瓦已不错了。

jupeter · 发表于 2024-7-25 14:55:52

三极管接法测的是小电流状态，还有大电流状态，覆盖屏耗的那种。

中山老曹 · 发表于 2024-7-25 14:57:28

70mA ,37V压降，固偏，5瓦还不止呢。

BG3KYT · 发表于 2024-7-25 15:05:38

太厉害了这都能画出来

jupeter · 发表于 2024-7-25 20:28:15

壳壳发表于 2024-7-25 20:15
来了，开饭了，开饭了

这个是单个屏极的，要是并联屏极纵轴加倍就行对吧。

海河 · 发表于 2024-7-25 21:30:50

不容易。这管比较容易自激。

壳壳 · 发表于 2024-7-25 22:19:48

本帖最后由壳壳于 2024-7-25 22:21 编辑

jupeter 发表于 2024-7-25 20:28
这个是单个屏极的，要是并联屏极纵轴加倍就行对吧。

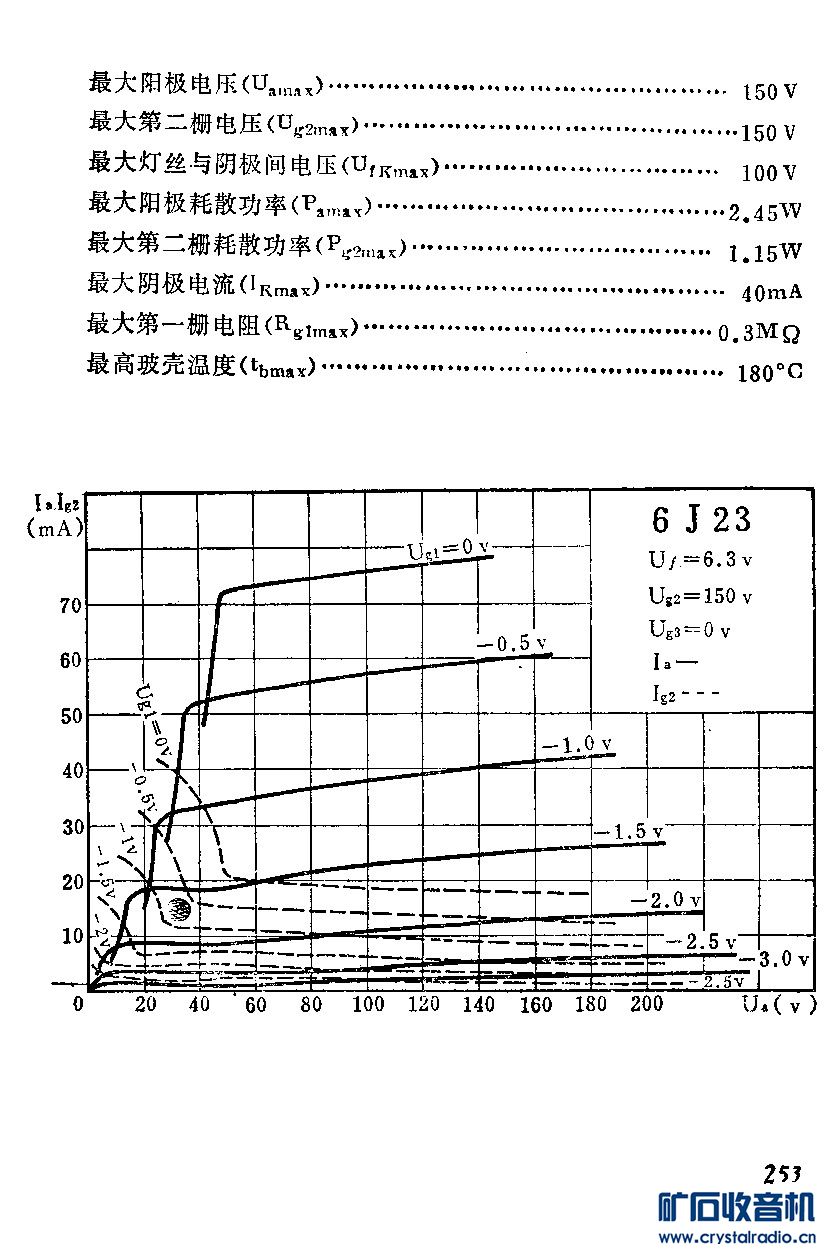

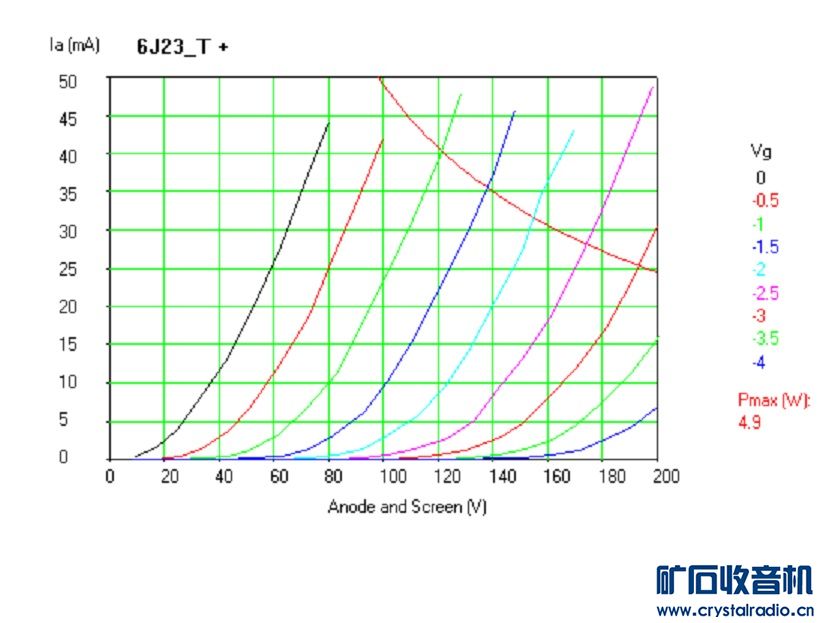

并屏测的，因为一开始我不确定手册上的最大屏耗2.45W是单屏还是双屏，我就设置了2.45W。

后来研究了一下，最大屏极电压是150V，最大阴极电流是40mA，觉得单屏2.45W，双屏4.9W比较合理。
又开饭了

壳壳 · 发表于 2024-7-25 22:30:06

本帖最后由壳壳于 2024-7-25 23:04 编辑

海河发表于 2024-7-25 21:30
不容易。这管比较容易自激。

还是海版了解这管的脾性

框架栅，高跨导高灵敏度，并屏总跨导30，三接内阻约为1.3K-1.5K

jupeter · 发表于 2024-7-26 05:27:21

三接的图感觉还是有些局部感，能否纵轴显示到100ma，横轴显示到300v？会更实用。
