关于瞬态二极管，求科普

老郑小烧

luosifu 发表于 2024-6-24 20:21
现在TVS的厂家比较多，刻在TVS管上的标记也越来越多，不过以我用过的一些来看，没有正负极标志的都是双向的 ...

对，一般定性就够了。
我的初衷是分析电路，有不熟悉的元件就总觉得不得劲儿，得各种实验、亲眼“看见”心里才踏实 。
这不买了些混装的TVS，有空鼓捣一番。

luosifu

老郑小烧 发表于 2024-6-25 09:47
对，一般定性就够了。
我的初衷是分析电路，有不熟悉的元件就总觉得不得劲儿，得各种实验、亲眼“看见” ...

我用的TVS也是一盒混的，今天买这个，明天买那个，时间长就是一盒混装的了，用的时候大概测一下，反正也是样机测试

快乐毛毛虫

TVS是个好东西，反应速度很块。单向还是双向，确实看有没有线，或者CA(双向)就可以了。至于电压，一种查资料，上面有标记。要么自己搭电路测量了。

量子隧道

我也一直想求关于TVS的科普。我在网上看到的信息不一致。
有的资料说TVS类似于稳压管串个动态电阻，虽然特性很陡峭，但是曲线的任意地方，阻抗还是正的（虽然击穿后阻抗会很低）。
有的资料说TVS是有负阻区的，就好像气体放电管一样，击穿了后端电压会下降到一个很低的值。
如果是后者，那就好玩了，可以利用这个负阻做很多好玩的东西，例如脉冲发生器，张弛/阻塞振荡器，等等。

老郑小烧

量子隧道 发表于 2024-6-25 20:37
我也一直想求关于TVS的科普。我在网上看到的信息不一致。
有的资料说TVS类似于稳压管串个动态电阻，虽然特 ...

哈哈，我正试图通过比较TVS和稳压管的V-I曲线，来理解前者。
看到您说“负阻”，回头又看了下，貌似没发现这个特征，
但一般V-I都是模型化的，体现不出细节，
不知道那个资料提到的负阻在哪个区段？

老郑小烧

快乐毛毛虫 发表于 2024-6-25 20:27
TVS是个好东西，反应速度很块。单向还是双向，确实看有没有线，或者CA(双向)就可以了。至于电压，一种查资 ...

记得有个万用表的视频，怼在220V上随意换档都不烧表，貌似就用了TVS？

量子隧道

老郑小烧 发表于 2024-6-25 22:53
哈哈，我正试图通过比较TVS和稳压管的V-I曲线，来理解前者。
看到您说“负阻”，回头又看了下，貌似没发 ...

https://blog.semtech.com/tvs-its-just-a-diode-right-part-two
例如这里的 原理图4，5 和 曲线图6。
不过，看起来有负阻的TVS，是以TVS+BJT来构造的。如果是这样，就不稀奇了。
不像气体放电管，一个简单的充气管，不需额外的元件，就有负阻特性。

老郑小烧

量子隧道 发表于 2024-6-26 08:17
https://blog.semtech.com/tvs-its-just-a-diode-right-part-two
例如这里的 原理图4，5 和 曲线图6。
...

有意思的组合，真会玩儿

老郑小烧

弄明白了，串限流电阻、调整施加的电压，可以看到TVS的钳位效果。
1、TVS本质上跟稳压管一样，主要区别是工作区域不同。
2、对于单向管，VBR大的，正向压降也大。
3、有资料说TVS可以当稳压管用，我觉得不妥，因为它的精度并不高，比如10V的管子实际是11V左右、接近12V的样子，浮动的范围也比较大。
（之前诡异的测量结果，是表头两端反向并联的2只二极管影响的 ，疏忽了）

scoopydoo

双向的封装上没有极性标志，俺还没见过例外的

老郑小烧

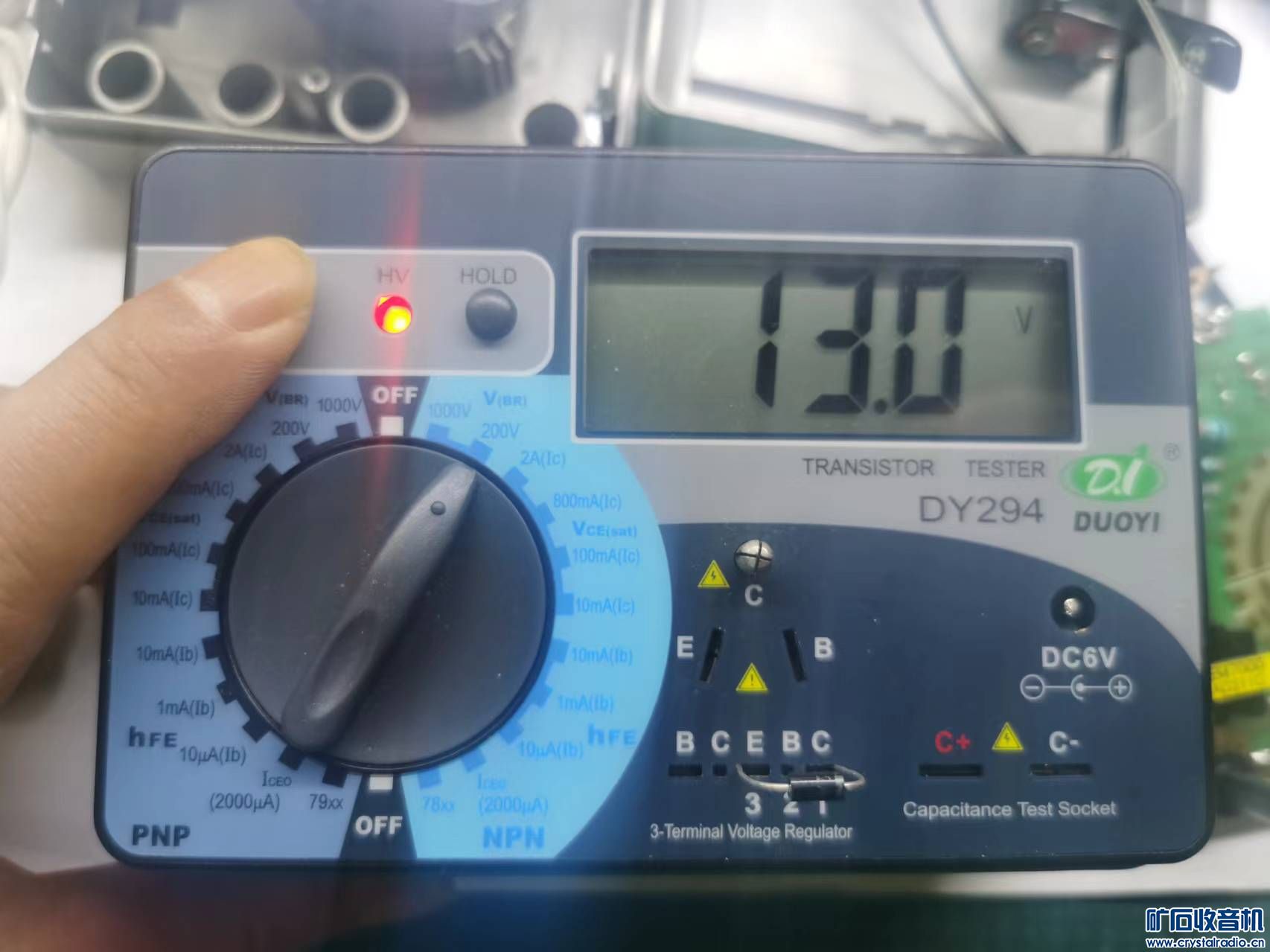

竟然把它忘了 ，结果与搭电路测的完全一样（下图是测量直插单向12V TVS）。
