鲜为人知的中放增益计算

zzfjct

siyin 发表于 2024-6-11 09:53
我还是来点实际的，春雷3P9，NPN硅管改成硅PNP，功放3AX81改成中功率硅NPN，电源极性改为正极接地，所有电 ...

请问“幅值不变，通带变宽”，有没有转折点？转折点的电流是多少？
谢谢！

siyin

因为测试时没有想到测一中放的电流，待有空测一下现有情况下的电流再来回复。因为现在是硅管收音机，一中放发射极没有串电阻，需要串电流表测电流，有点麻烦。 以前我是对单调谐中周不接受的，所以我的收音机最少都有一级双调谐。现在这个新发现，改变了我的观点。单调谐除了参差调谐可以得到宽的带宽效果，但增益大打折扣。现在出现情况是增益只降少需，带宽得到增加。我非常满意！

乙猪

siyin 发表于 2024-6-11 10:04
我的是455的，所以只用最右边的点，这个点是465.

如果没有变，建议还是以455为中频为好。
你这个图看着很对称，但相对应的频率并不一定对称。

siyin

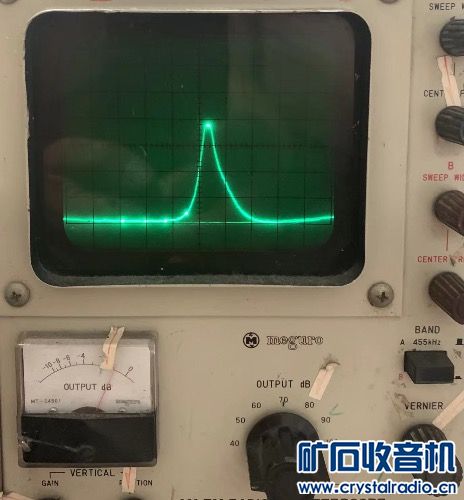

刚才把收音3p9拆开，断开一中放集电极串入电流表，测得静态电流为2.1毫安，比正常值大很多，但中放扫频图型很漂亮，灵敏度也很高，比我原有的一级双调谐牡丹74 9的幅度大5倍。双调谐

siyin

这个现象也可能是个例，因手头没有其它的单调谐机器了，得我找个袖珍机测试一下看看能不能再现同一现象。

siyin

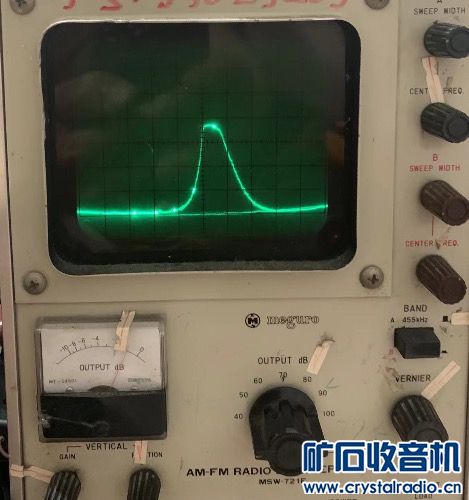

刚才找了个熊猫737袖珍机，接好电位器调一中放电流，在与前面相同的测试条件下，调电流，扫频幅值可以从3格到4格，再调大电流，出现削波现象，但削波后，带宽还是加宽了的。主要是电源电压只有3伏不到，如果用到4.5伏就不会削波了。说明上述的现象是可以重复的。适用于4.5伏到6伏电源机器。只是这个办法超过了教科书的要求，在此仅供坛友参考，各位自作取舍。

king5555

girlexplorer 发表于 2024-6-7 01:20
老衲特不喜欢y参数计算、特不喜欢h参数计算。
老衲喜欢很简单的混合pai参数计算。

y丶h丶π 参数我都沒学过也不用它，电路有长相，不需要标谶直接看长相认人。

zzfjct

siyin 发表于 2024-6-12 11:05
因为测试时没有想到测一中放的电流，待有空测一下现有情况下的电流再来回复。因为现在是硅管收音机，一中放 ...

一中放静态电流过大，会削弱一次AGC控制功能，导致强信号削峰，这个必须避免。
