示波器x1、x10探头之奥秘，请教高手

scoopydoo

示波器探头最大的秘密，恐怕就是大多数人都不知道，它那根柔性的电缆里面的芯线是弯弯曲曲的，而且电阻很大，记得应该是百欧姆级别的。

顽童50

据我所知、探头有 X100的、但很贵，没有 X1000的。

scoopydoo

scoopydoo 发表于 2024-5-27 23:00
示波器探头最大的秘密，恐怕就是大多数人都不知道，它那根柔性的电缆里面的芯线是弯弯曲曲的，而且电阻很大 ...

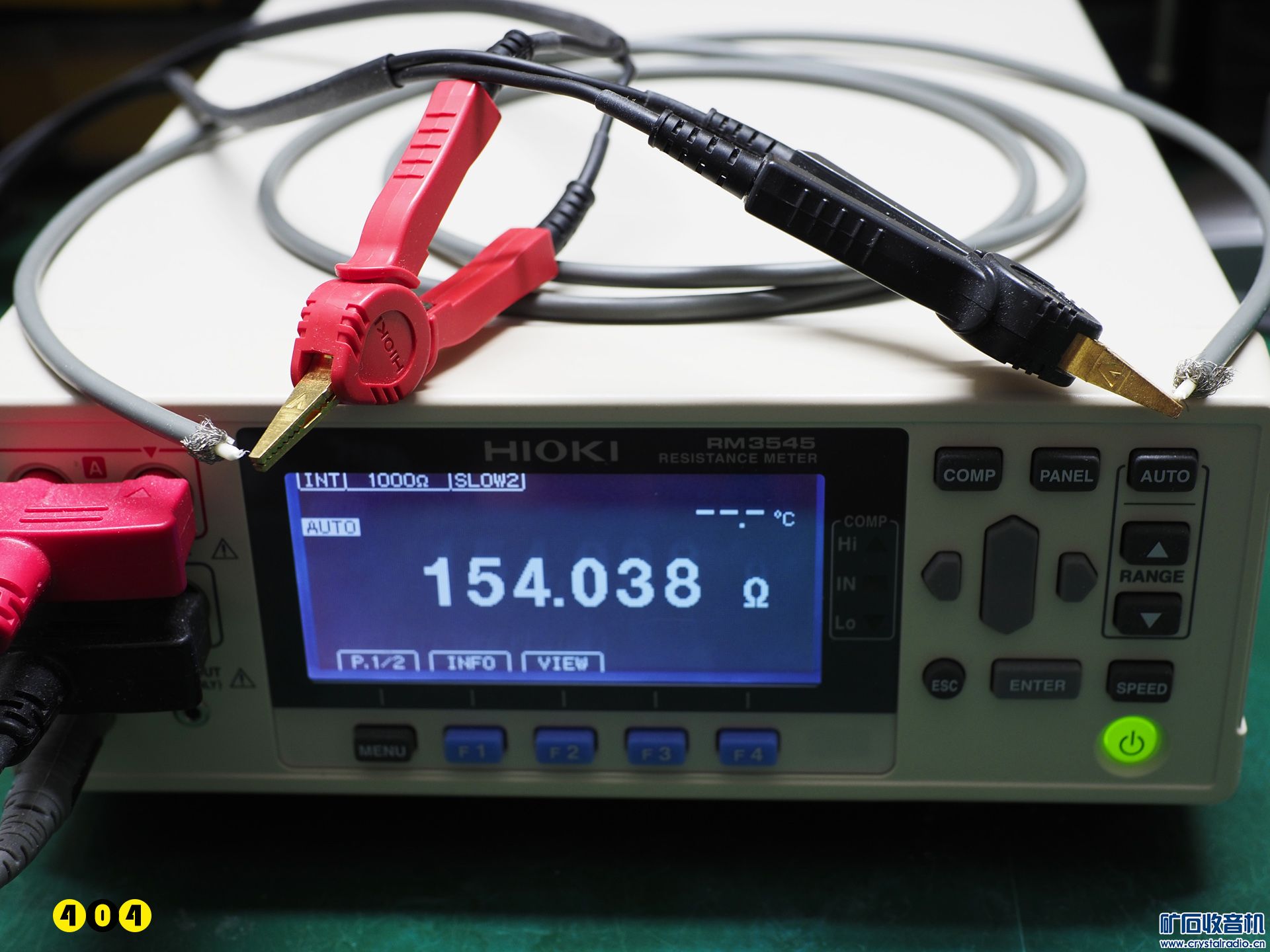

这是一根从报废的横河探头上剪下来的电缆，实测直流电阻 154 欧姆。

washu

scoopydoo 发表于 2024-5-27 23:00
示波器探头最大的秘密，恐怕就是大多数人都不知道，它那根柔性的电缆里面的芯线是弯弯曲曲的，而且电阻很大 ...

所以我那个图里的探头电缆写成“有损传输线”

scoopydoo

washu 发表于 2024-5-27 23:19
所以我那个图里的探头电缆写成“有损传输线”

可以看成无数个电阻电容组成的低通滤波器哈

MF35_

scoopydoo 发表于 2024-5-27 23:00
示波器探头最大的秘密，恐怕就是大多数人都不知道，它那根柔性的电缆里面的芯线是弯弯曲曲的，而且电阻很大 ...

是的，示波器探头的秘密就在那根线里面，除去这根线意外，无源探头的内部结构非常简单，也没有太大的技术含量，那根线不是普通的同轴电缆，是经过特殊匹配的，线坏了探头就废了，所以那些买剪线探头的都是牛人

MF35_

关于你的第3个问题

比较老式的示波器，不具备探头衰减倍数识别功能，也不具备设置探头衰减倍数功能，所以用x10探头，要把读到的电压自己乘以10，数字示波器一般都有一个探头倍数设置功能，用x10衰减探头，就设置成x10，这样光标电压就是计算好的，不用你自己算，更高级点的示波器，具备探头衰减倍数自动识别功能，但这种功能一般要使用示波器原配的探头型号

scoopydoo

MF35_ 发表于 2024-5-27 23:38
是的，示波器探头的秘密就在那根线里面，除去这根线意外，无源探头的内部结构非常简单，也没有太大的 ...

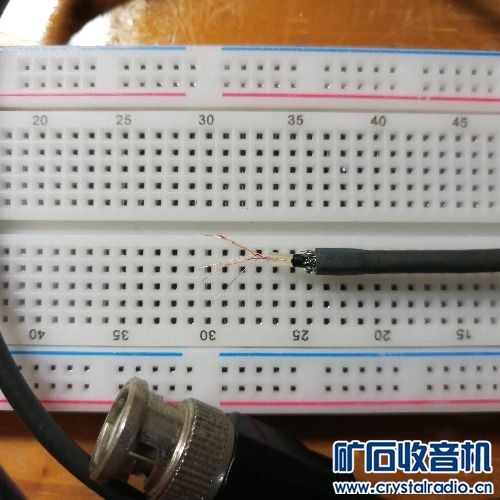

那根线芯极细，很难准确测量它的直径，粗测大概 0.1mm，估算跟康铜电阻率比较接近。

scoopydoo

顽童50 发表于 2024-5-27 23:03
据我所知、探头有 X100的、但很贵，没有 X1000的。

有 x1000 的高压无源探头，不常用而已。比如这个：

https://www.pintech.com.cn/en/sys-pd/100.html

girlexplorer

谢各位解惑。
再请问一下。
据说示波器灵敏度是mV级，网分仪灵敏度是uV级，两者相差1000倍，真的吗？
为什么会相差几个数量级？什么电路的原因？
100M示波器灵敏度能达到多少mV？

Jambalaya

girlexplorer 发表于 2024-5-28 11:18
谢各位解惑。
再请问一下。
据说示波器灵敏度是mV级，网分仪灵敏度是uV级，两者相差1000倍，真的吗？

往深点要到热噪声，注意输入阻抗和处理带宽。

随便找个网页，  http://rt2innocence.net/integrated-circuit/device-noise/  照着自己算下。

量子隧道

scoopydoo 发表于 2024-5-27 23:00
示波器探头最大的秘密，恐怕就是大多数人都不知道，它那根柔性的电缆里面的芯线是弯弯曲曲的，而且电阻很大 ...

据说有的用镍铬合金丝，而且还挺细，看样子特征阻抗也挺高。

我当年听说过这个后，有点好奇，也找个测了一下，还建了个仿真看一看：


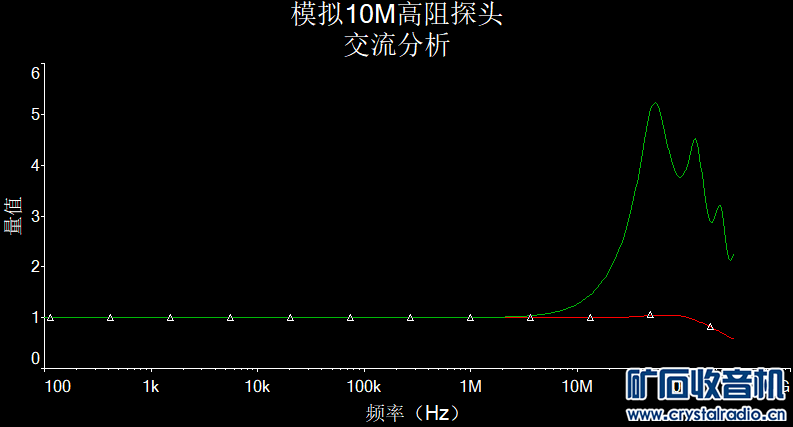

用有损传输线，果然是立竿见影的，没有了可怕的高频起伏/振铃，频响曲线平滑了好多。

量子隧道

girlexplorer 发表于 2024-5-28 11:18
谢各位解惑。
再请问一下。
据说示波器灵敏度是mV级，网分仪灵敏度是uV级，两者相差1000倍，真的吗？

不止是电路的原因。示波器是实时高带宽仪器，噪音本来就大。而网分仪是窄带仪器，虽然扫描范围很大，但是在每个频点测量时间很长，是很窄带的，噪音就可以很低。

pdshyh

scoopydoo 发表于 2024-5-27 22:58
示波器最常用的探头就是 X10 的，如果连晶振上的振幅几百毫伏到几伏这个范围的信号都测不了，那岂不是成 ...

漂亮的拍照，三脚架+单反，测量没有手持减少感应干扰？没看到探头接地线连接，悬空了？

jimtien

我这个60MHz探头，线看起来与普通的同轴电缆没有什么不同，但电阻确实大，120Ω
