老元件：步进制自动电话交换机上使用的电容和电阻

cdzsr

电容和电阻算是电子元器件中资深的元件。在步进制自动电话交换机中，主要的是驱动机构和继电器，今天所称的电子元器件，在此交换机上仅有电容和电阻。当然和我们现在使用的不一样，其电阻是在磁管上用电阻线绕制的。

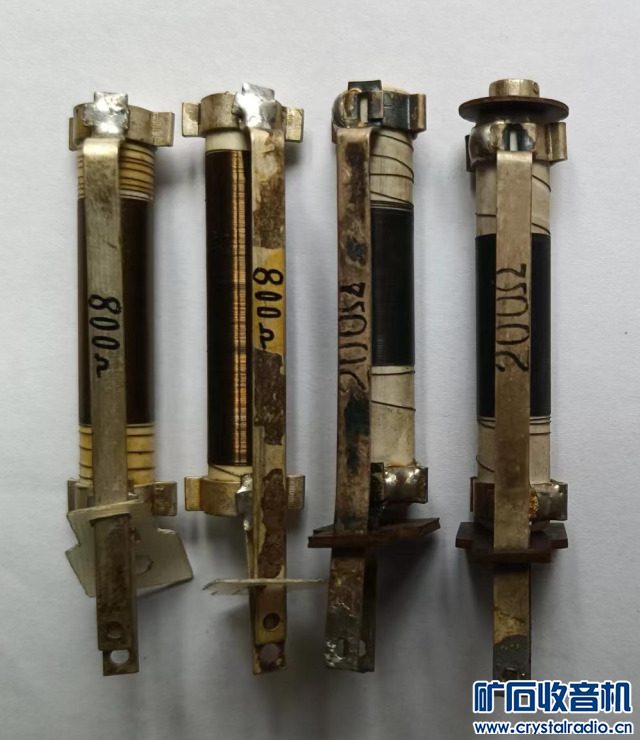

线绕电阻：

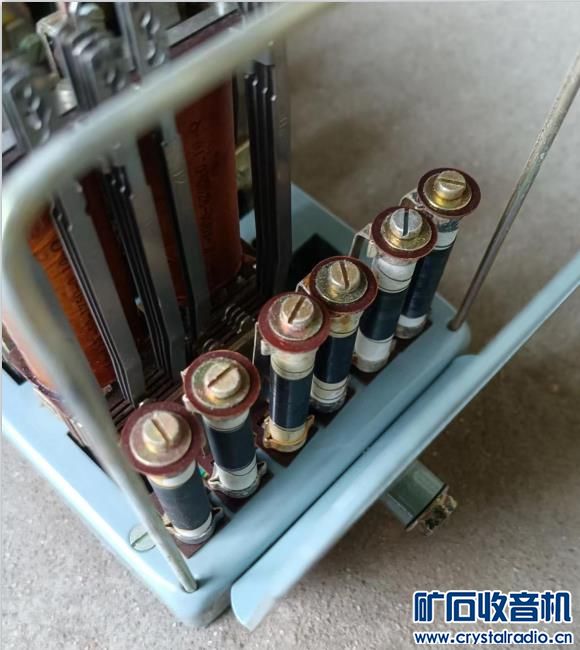

安装在第一选组器座板上的电阻：

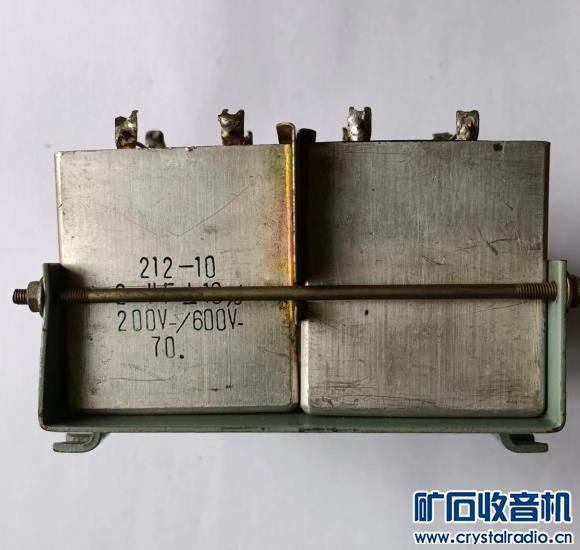

电容（印字显示是1970年生产）：

swp

对老线绕电阻有点奇怪就是为什么不用珐琅电阻？那个时代已经有了线绕珐琅电阻了。还有发明自动交换机的人也是创造了个奇迹，本来对电一门不门的棺材店老板竟然跟电话较起劲来而且还成功了。

liuxuejun

通讯设备上手老元件，质量没得说。

cdzsr

swp 发表于 2024-5-23 19:22
对老线绕电阻有点奇怪就是为什么不用珐琅电阻？那个时代已经有了线绕珐琅电阻了。还有发明自动交换机的人也 ...

此电阻由738厂自己生产，延续的全套苏联工艺。为充分利用空间，好些电阻还是用电阻线和继电器线圈绕在一起的（双线并绕成无感线圈）。
珐琅电阻需外购，还需根据安装位置和要求，需要订制，更麻烦。
交换机的各部零件及调整工具都全部由本厂生产，基本没有外购。

cdzsr

liuxuejun 发表于 2024-5-23 19:32
通讯设备上手老元件，质量没得说。

的确如此！

maodi

cdzsr 发表于 2024-5-23 20:28
此电阻由738厂自己生产，延续的全套苏联工艺。为充分利用空间，好些电阻还是用电阻线和继电器线圈绕在 ...

那个时代这样做的确是最佳的生产方案了

swp

cdzsr 发表于 2024-5-23 20:28
此电阻由738厂自己生产，延续的全套苏联工艺。为充分利用空间，好些电阻还是用电阻线和继电器线圈绕在 ...

早期通信器材的做工是真好，这些电阻的可靠性直到设备报废也没问题。那些继电器为了高可靠性是用的双触点，相当于两个触点并联使用，这样如果一个有接触不良也不影响导电。85去石家庄河北电子公司买过类似的处理品老继电器，回来改的有线对讲机一直用到房子拆迁。那时候的继电器都是低功耗设计，不计工本的用了大量漆包线。

深圳观知

电阻后面的多组触点继电器才是纵横交换机的重点呢

cdzsr

深圳观知 发表于 2024-5-25 16:31
电阻后面的多组触点继电器才是纵横交换机的重点呢

是步进制交换机的继电器

cdzsr

swp 发表于 2024-5-24 07:58
早期通信器材的做工是真好，这些电阻的可靠性直到设备报废也没问题。那些继电器为了高可靠性是用的双触点 ...

你说的对。为了接触可靠，都是用双触点。上两张图。

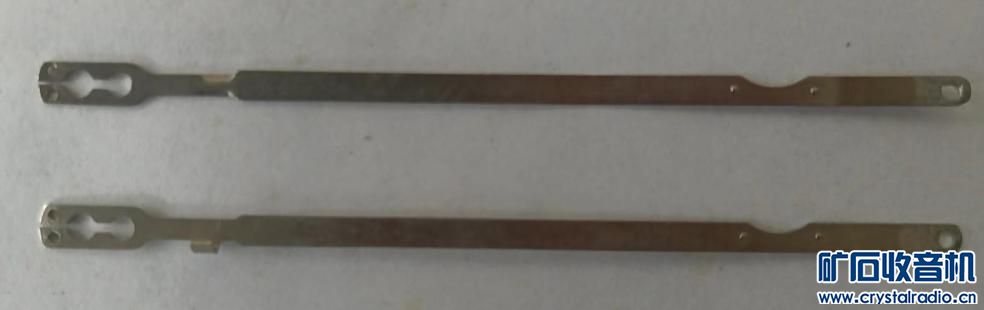

步进制交换机继电器簧片（接点已去掉）：

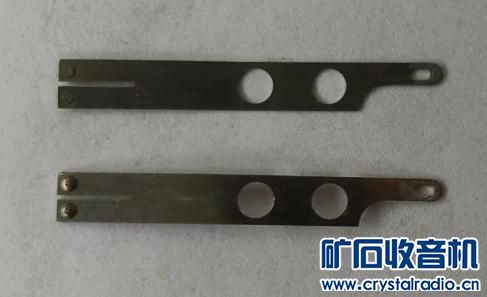

人工交换机塞孔簧片（板键、按键簧片皆如此）：

老呆

swp 发表于 2024-5-23 19:22
对老线绕电阻有点奇怪就是为什么不用珐琅电阻？那个时代已经有了线绕珐琅电阻了。还有发明自动交换机的人也 ...

七十年代在一个做邮电器材的小厂子工作过，那时候的邮电器材的确是自成系统，与做收音机电视机的无线电厂扯不上路，好多可以通用的元器件它就是不用，偏要搞自己的另外一套。

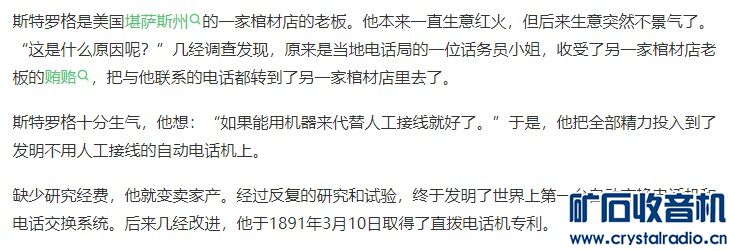

看到棺材店老板好奇，搜一下又长知识了。

swp

cdzsr 发表于 2024-5-25 20:30
你说的对。为了接触可靠，都是用双触点。上两张图。

步进制交换机继电器簧片（接点已去掉）：

85年我去北京看到有无线电处理品商店卖这种单个的触点还大的一分一个，我买了一块钱的，但现在没用完。不知道他们为何把银子卖这么便宜？

双触点结构在德国修建的胶济铁路信号设备上大量使用，当时朋友送我几个德国继电器都让我拆了，那个做工绝对精美，跟现在的不少一个结构。

swp

cdzsr 发表于 2024-5-25 20:23
是步进制交换机的继电器

一直对自动电话感到很神秘，用1到10个脉冲控制选线器倒是可以理解，用电磁铁吸着衔铁带动计数棘轮动作并保持，但是当再拨第二位时不知道是机器是怎样识别并转到第二个选线器的？

swp

老呆 发表于 2024-5-26 03:11
七十年代在一个做邮电器材的小厂子工作过，那时候的邮电器材的确是自成系统，与做收音机电视机的无线电厂 ...

早期的通信器材厂产品都是各走一路，比如磁石电话机用的混合线圈里面就饶了一个无感的消侧音回路电阻，仅仅拿线包当骨架用。

cdzsr

swp 发表于 2024-5-26 08:38
一直对自动电话感到很神秘，用1到10个脉冲控制选线器倒是可以理解，用电磁铁吸着衔铁带动计数棘轮动作并 ...

机器接受拨号的过程是这样：
用户拨号时，其在机房里是靠机械的动作来完成。步进制交换机有预选器（它是旋转型机构，属于独用设备，每个用户一个）、第一选组器、第二选组器、终接器（它们都能上升旋转，称为升转型机构。属于公用设备，谁占到谁用）。发一张我1972年绘制的连接示意：

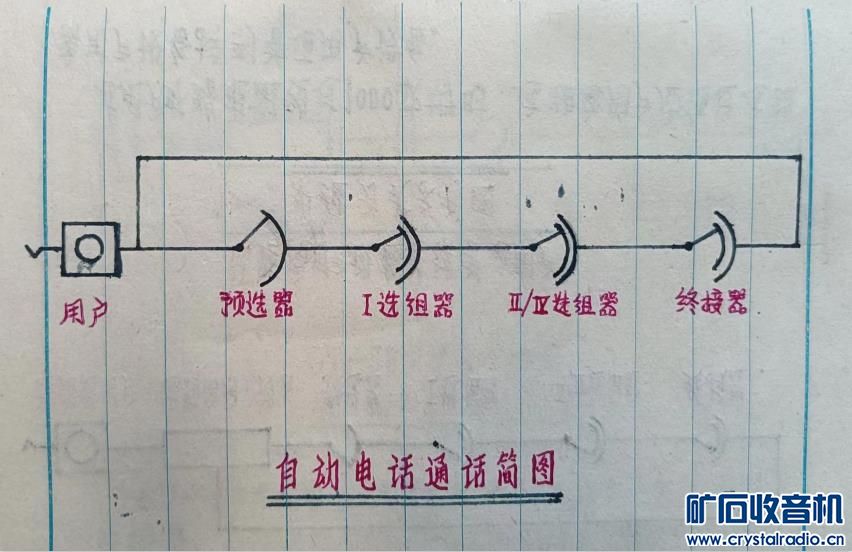

图一：自动电话通话简图


当用户摘机后，第Ⅰ预选器在断续器控制下自动旋转，找寻空闲的第Ⅰ选组器，找到后，第Ⅰ选组器向用户发送拨号音。并接受用户发来的号码并转发。比如呼叫2345电话，用户听到拨号音后，拨“2”，此时第Ⅰ选组器便上升2层，之后自由旋转，去找寻空闲的第Ⅱ选组器。用户拨“3”时，第Ⅱ选组器便上升3层，之后自由旋转，找寻空闲的终结器。因为已知前两个号码为“23”，此时寻找的是23百号组的终结器。终结器的上升、旋转都是受用户拨号控制的，用户拨“4”，它就上升4层；用户拨“5”，它就旋转第五步，这样就连接到了2345用户。

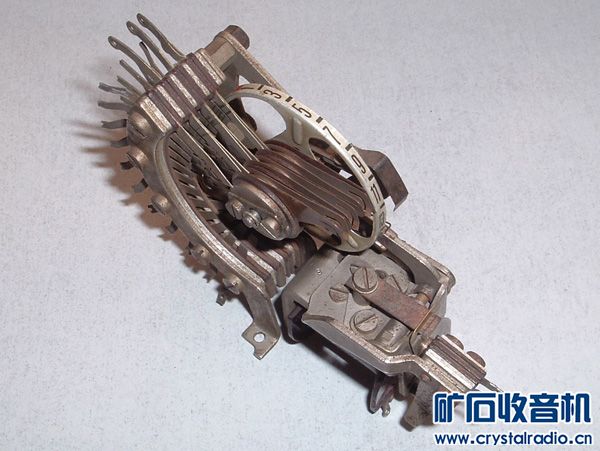

图二：预选器


图三：XBS型驱动机构(静止状态)，第Ⅰ选组器、第Ⅱ选组器、终接器都是一样的驱动机构，只是控制它的继电器电路不同。


因为终接器是最后接到用户的，它的出线与用户预选器相连。所以在机房里，预选器和终接器机架紧挨着安装。

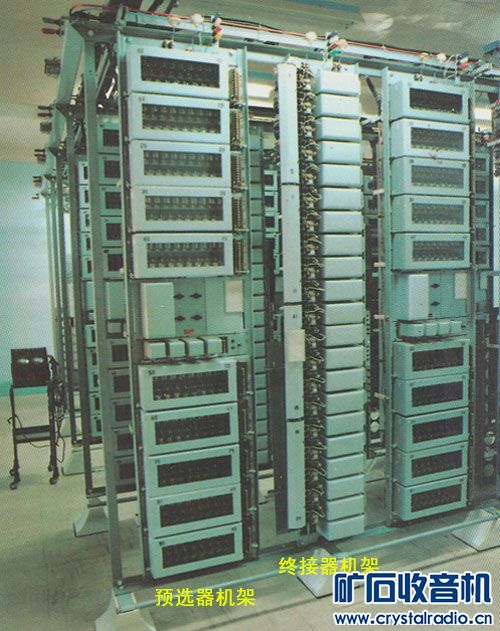

图四：步进制自动电话交换机机房(此为JZBQ-1A型)
