求助印刷电路图转成PCB文件

匹诺曹 · 发表于 2024-5-8 08:40:32

plazlf 发表于 2024-5-8 08:32
WINDOWS自带的画图软件也挺强大的。
1、把标尺调出来
2、把像素转换成厘米

这也是个抄板的方法，就是抄好后的图，只能自已制板，专业制板的厂不认可。

plazlf · 发表于 2024-5-8 08:42:18

@匹诺曹
您这款软件很棒

plazlf · 发表于 2024-5-8 08:54:39

匹诺曹发表于 2024-5-8 08:40
这也是个抄板的方法，就是抄好后的图，只能自已制板，专业制板的厂不认可。

以前搞板都是自个热转印，尤其是高频电路，直接用PDF手册里的版图

尚书郎 · 发表于 2024-5-8 09:13:59

Layout6.0导入图片，然后照PCB画线放元件就可以啦，我干过。

JuncoJet · 发表于 2024-5-8 09:24:30

EDA也行，直接导入铜箔层
然后做一堆孔（焊盘）

枫丹白露 · 发表于 2024-5-8 09:40:20

先用PS调整图片，调好后放到抄板软件里面校对芯片引脚尺寸，不对重新调整图片比例，我们帮别人搞的图纸，一两米长，扫描后，都可以调整至合适尺寸。

枫丹白露 · 发表于 2024-5-8 09:44:53

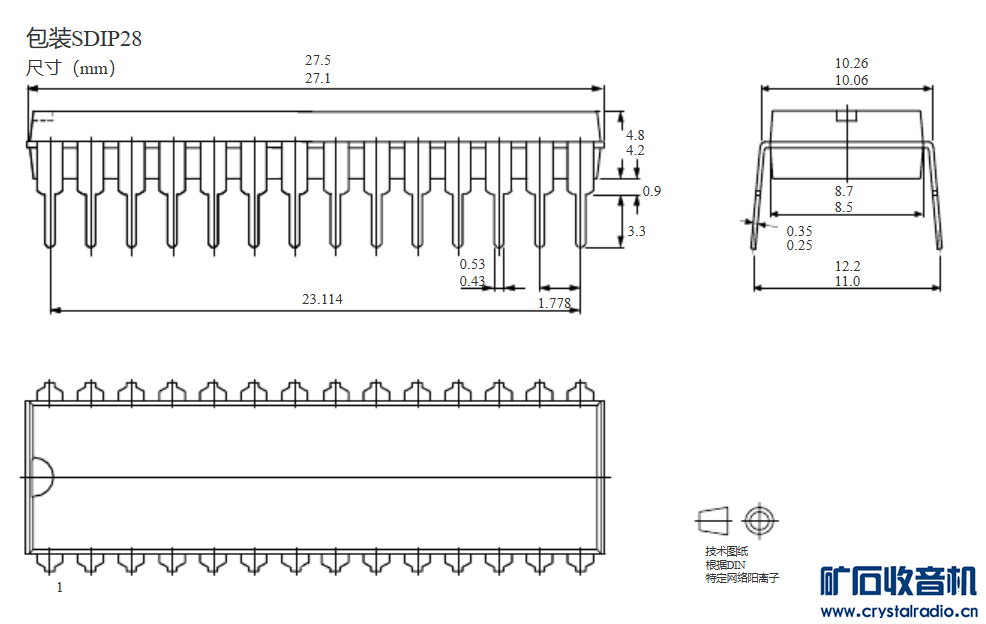

什么芯片，发规格书看一下

kssyjxzq · 发表于 2024-5-8 09:55:02

将下图插入word打印看是否合适。

圆成居士 · 发表于 2024-5-8 09:59:09

枫丹白露发表于 2024-5-8 09:44
什么芯片，发规格书看一下

U 2 5 1 0 B

kssyjxzq · 发表于 2024-5-8 10:13:32

试试下图。

匹诺曹 · 发表于 2024-5-8 10:30:03

本帖最后由匹诺曹于 2024-5-8 10:34 编辑

.

圆成居士 · 发表于 2024-5-8 10:40:41

打印出来了，集成电路脚距大1mm，能用还是不想自己做。以前分立件的印刷电路板好弄，这个集成电路的走线太小了。没有文件给厂家打样就不折腾了。

电爪飞黄 · 发表于 2024-5-8 11:20:06

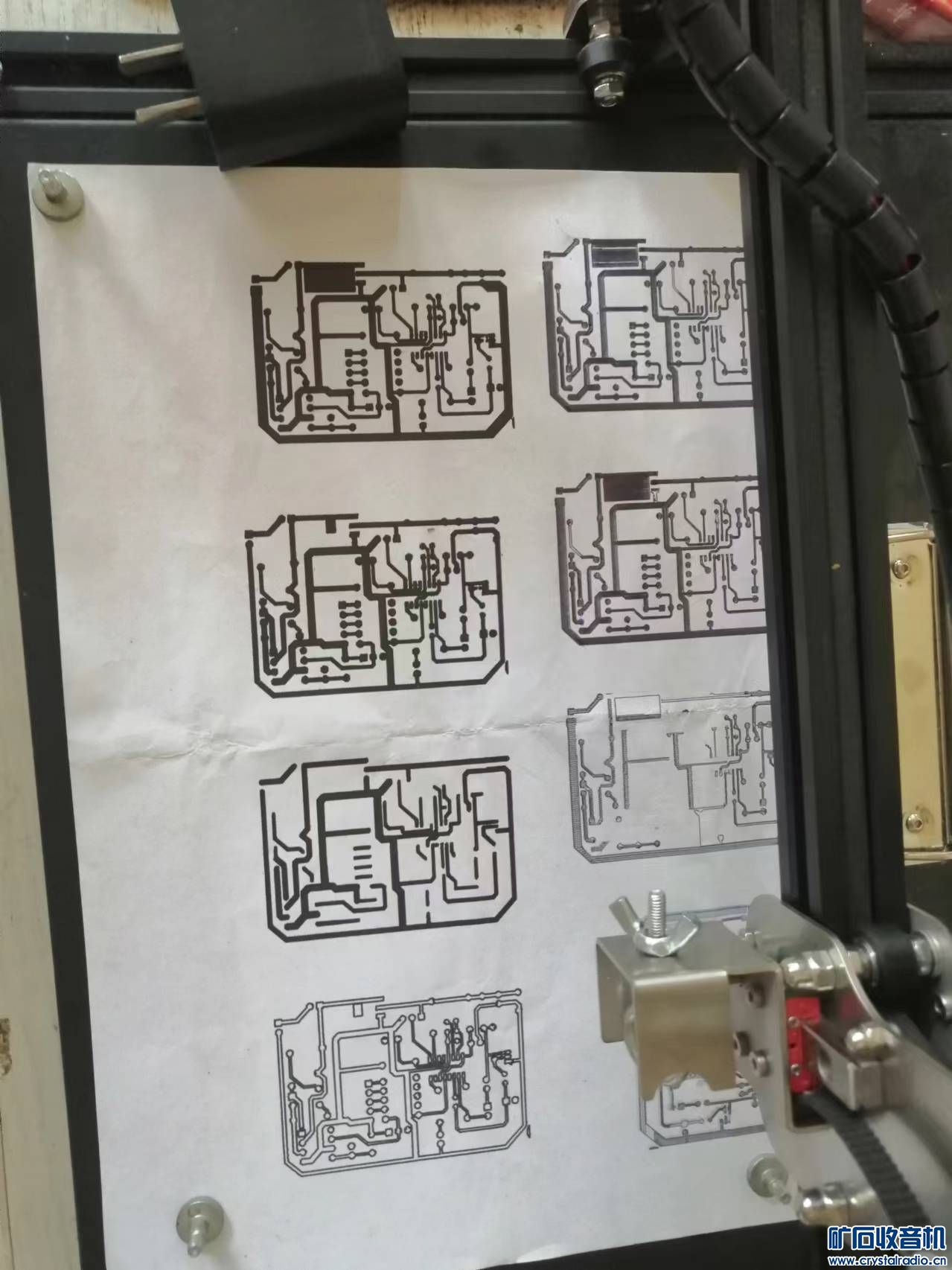

199元的写字机，直接用油墨笔写在PCB板上.这是我做的实验，山东好汉的 KT0936 高度67毫米

顽童50 · 发表于 2024-5-8 11:35:02

本帖最后由顽童50 于 2024-5-8 11:36 编辑

圆成居士发表于 2024-5-8 10:40
打印出来了，集成电路脚距大1mm，能用还是不想自己做。以前分立件的印刷电路板好弄，这个集成电路的走线太 ...

你这个图好像本坛有网友发过PCB（CXA1019P），你找找吧.......
你看看是这个吗？

圆成居士 · 发表于 2024-5-8 12:10:34

本帖最后由圆成居士于 2024-5-8 14:00 编辑

顽童50 发表于 2024-5-8 11:35
你这个图好像本坛有网友发过PCB（CXA1019P），你找找吧.......
你看看是这个吗？

还真是U2510B和CXA1019P外围电路基本一样,但是集成电路规格不一样，电路板不能通用。跟CXA1019S尺寸差不多，但1019S是30脚。
