开盖一个Fuji的IGBT三相桥

luosifu · 发表于 2024-4-28 14:58:16

本帖最后由 luosifu 于 2024-4-28 14:59 编辑

变频器上的IGBT，因为内部灌了保护浇（不知道什么材料，现在还有点黏）有些反光

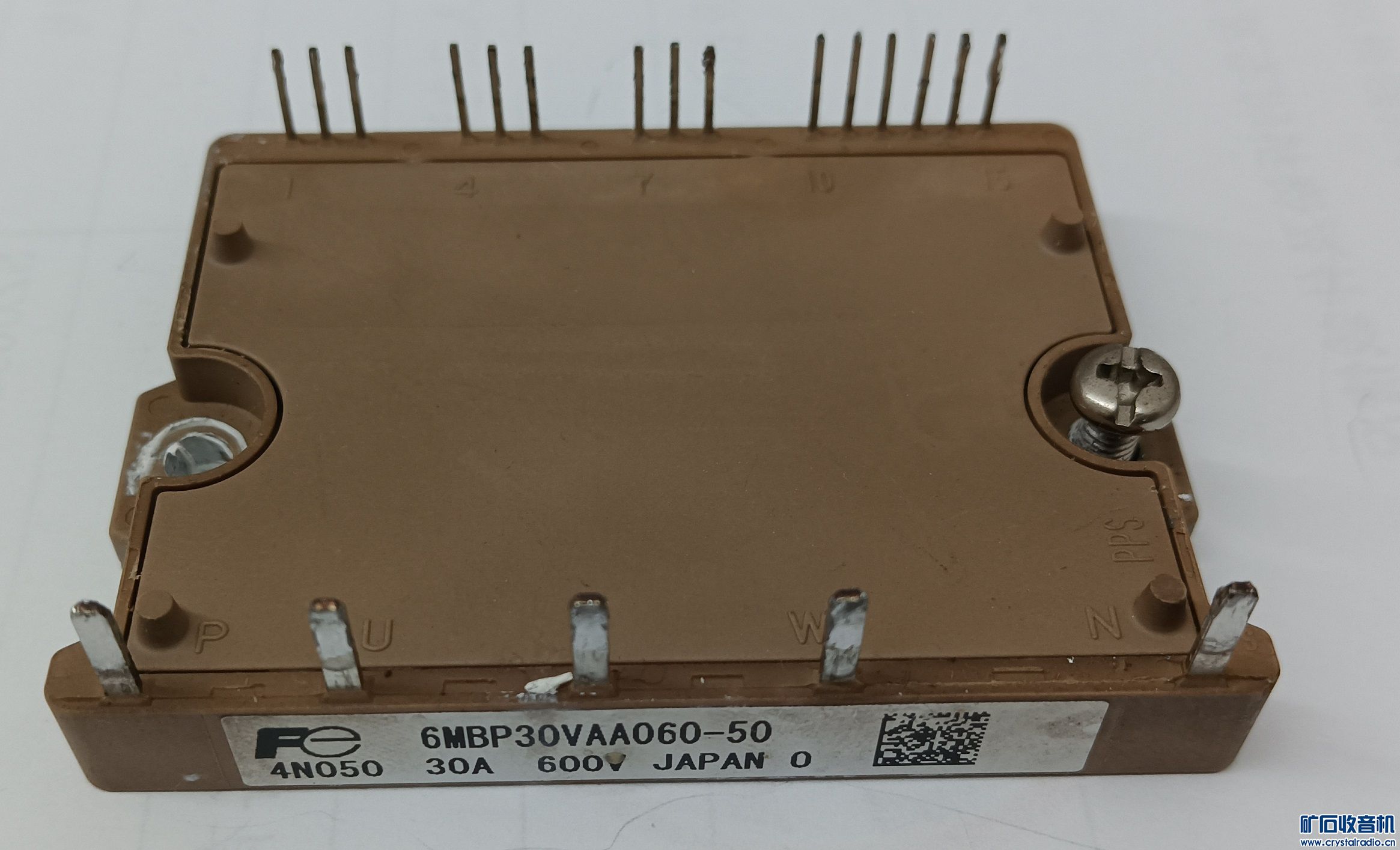

整体

底部

内部

结构

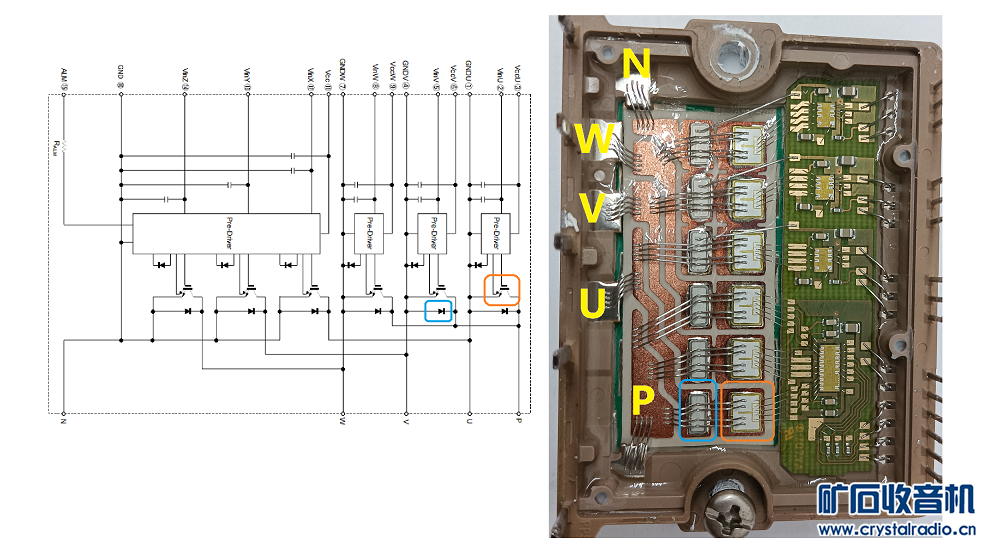

对比内部结构，IGBT与续流二极管可以明显的看出来

Davida · 发表于 2024-5-9 09:22:00

amo 发表于 2024-4-29 07:38
这么多银丝，多薅点可以打个银戒指了

那里啊，这是铝线而已；一般的器件封装大多是打铝线的，工艺要求简单。铜线都很少打，一般的小封装如SOT-23等等才打铜线。

茹祥臣 · 发表于 2024-4-30 11:44:04

这种模块，自己搞炸，就说不过去了吧。

一般只要保护措施到位，很少炸。拆母线电容，提供直流供电，直流串灯泡，我觉得即使想炸也都不容易。

依依不舍 · 发表于 2024-4-28 17:04:06

这种叫IPM智能模块，多数用在伺服上，内部带有驱动电路，用硅胶填封。dsp芯片可以直接驱动，不过实际是高速光耦驱动。如果是好的，有点值钱的喔。

jckm · 发表于 2024-4-28 16:15:16

这个是三菱具备过流过温过压保护全隔离智能IBGT模块。

JuncoJet · 发表于 2024-4-28 15:08:54

没开盖高端封装，开盖后COB

luosifu · 发表于 2024-4-28 15:13:19

JuncoJet 发表于 2024-4-28 15:08
没开盖高端封装，开盖后COB

基本都这样，英飞凌也是

了对就念来过倒 · 发表于 2024-4-28 15:15:40

有点像老式的变频空调外机上的

luosifu · 发表于 2024-4-28 15:21:17

了对就念来过倒发表于 2024-4-28 15:15
有点像老式的变频空调外机上的

这个是以前给一种门控器做的简易变频器

老马横行 · 发表于 2024-4-28 15:39:54

感谢分享拆解图像。一直想拆开看看。不知道用什么方法把封胶除去

luosifu · 发表于 2024-4-28 16:07:35

老马横行发表于 2024-4-28 15:39
感谢分享拆解图像。一直想拆开看看。不知道用什么方法把封胶除去

我拆过几种，都是这样软胶的，清除不干净，处理后反而看不清了。

luosifu · 发表于 2024-4-28 16:30:52

jckm 发表于 2024-4-28 16:15
这个是三菱具备过流过温过压保护全隔离智能IBGT模块。

把很多东西集成在一起了，不用外部再自己添加。
不过它内部没有集成制动IGBT，反正我也没用刹车功能

yerufeng · 发表于 2024-4-28 17:03:00

30A的电流就那么一点铜箔。

luosifu · 发表于 2024-4-28 17:07:08

yerufeng 发表于 2024-4-28 17:03
30A的电流就那么一点铜箔。

还要看铜层厚度和散热情况，没有专用的器具测量铜层有多厚，对于散热能力我就更不了解了。

KDX · 发表于 2024-4-28 18:15:55

变频器用得多了，好像没多少是用坏模块的，但用归用从没想过要探究过里面长什么样子，今天开眼界了

三大属相- · 发表于 2024-4-28 19:27:53

一直对这东西的内部好奇，今天见到了，开眼了。

amo · 发表于 2024-4-29 07:38:28

这么多银丝，多薅点可以打个银戒指了
