买了个古代元件，打算用现代技术测一下

量子隧道

咸鱼借图。估计熟悉老彩电的能猜出来，是PAL色解调用的延迟线。延迟量是精确的一行。大概64us。

二十多年前还是个高中生，对电子电路感兴趣，为邻居修好了很多电器。也包括一些彩电。大概知道这玩意的工作原理，也拆开看过。对这种用超声波的反射，在玻璃片里来回逛荡进行信号延迟的器件颇为着迷。那个年代是不可能有示波器和网分的，所以无法测试它的特性。

现在终于什么都有了，于是去咸鱼找到了两个拍下。打算用示波器和网分看看它到底是咋工作的。

等待物流中，预先做点功课。有如下问题请教懂这个的前辈：

1，这东西工作的中心频率是多少？
2，工作带宽是多少？
3，一般来说，这东西接入电路，输入输出部分的匹配阻抗是多少？
多谢！

岑蓉络阳

根据信号处理原理，延迟线可以用LC模拟出来。一般由多节延迟（移相）串起来。无源的有附加衰减。
模拟示波器也有这东东，只不过是分立LC组成的。可以加方波用双踪示波器看它的响应。

myf333

岑蓉络阳 发表于 2024-4-4 19:53
根据信号处理原理，延迟线可以用LC模拟出来。一般由多节延迟（移相）串起来。无源的有附加衰减。
模拟示波 ...

你说的是彩电上另一个延迟线“Y信号延迟线（亮度延迟线）”。

mjzz123

这东西还真没有坏的，有几个备件最后都扔了

量子隧道

myf333 发表于 2024-4-4 19:59
你说的是彩电上另一个延迟线“Y信号延迟线（亮度延迟线）”。

对。那个延迟线延迟量很小，大概不到1uS？用来略微延迟亮度信号的，因为亮度信号处理速度快了一点点，延迟一下防止色度拖尾。
这个是PAL解码的，需要延迟一行64uS，用LC难以满足要求，所以一般是超声波或CCD的。我想测的这个是超声波的。

scoopydoo

管子上有好几个延迟线的拆解、测试视频

量子隧道

scoopydoo 发表于 2024-4-4 20:07
管子上有好几个延迟线的拆解、测试视频

正是，还看到EEVBLOG的号下面也有两期拆解测试。
https://www.eevblog.com/forum/pr ... lay-lines-pictures/

JHXC

我也有，八年前搬到儿子工作的地方生活，都给扔掉了！

我对老旧的电子元件和仪器感情不是太深，喜欢现代的，尤其是像玩具网分这类产品，价格不高、体积小巧、可玩性极高，只是需要一定的专业知识和相当的知识积累。因为没有受过系统的高等教育，学起来比较难。

楼主是一位好老师！

量子隧道

JHXC 发表于 2024-4-5 11:56
我也有，八年前搬到儿子工作的地方生活，都给扔掉了！

我对老旧的电子元件和仪器感情不是太深，喜欢 ...

那些老三极管阻容芯片性能远远比不上现代的。对于这种元件，有现代的，古代的就可以直接进回收站。当然喜欢复古和发烧的另说 。
对于仪器，同样的功能，老的太笨重，我一般不会要，也没地方放。
这个小玩意儿算是个例外，对于我来说，它属于当年没掰扯明白工作原理就消失了的元件。因此有必要复一下古。

radio988931

楼主这标题也是真行，早期元器件，怎敢称为古代

ldj7501

那个年代是不可能有示波器和网分的，所以无法测试它的特性。
-------------------
个人一般不会有的。借问一下，什么是网分？ 网络分析仪 ？不懂，呵呵

量子隧道

ldj7501 发表于 2024-4-5 21:27
那个年代是不可能有示波器和网分的，所以无法测试它的特性。
-------------------
个人一般不会有的。借 ...

我说的就是指我个人。我那时候就连万用表都得借用，示波器和网络分析仪就不用想了。示波器还在学校里拧过，网络分析仪只是耳闻世间存在这个东西。哈哈

ldj7501

量子隧道 发表于 2024-4-5 21:29
我说的就是指我个人。我那时候就连万用表都得借用，示波器和网络分析仪就不用想了。示波器还在学校里拧过 ...

请楼主科普一下究竟什么是网分，有某宝的链接吗？

------------------------------
已经知道了，原来是 矢量网络分析仪

量子隧道

ldj7501 发表于 2024-4-5 21:30
请楼主科普一下究竟什么是网分，有某宝的链接吗？

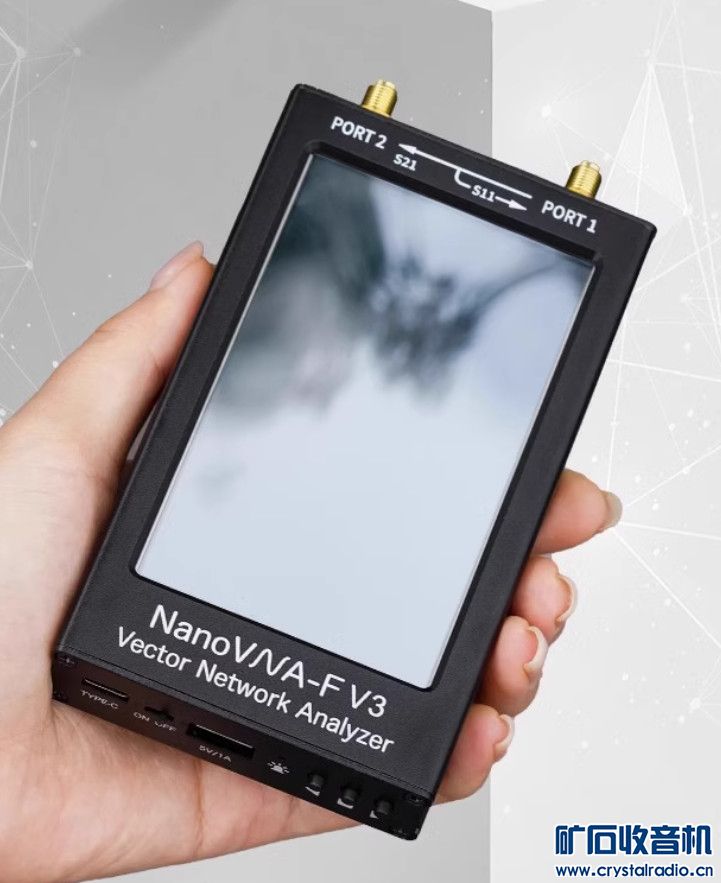

你搜搜坛里JHXC老爷子的关于NanoVNA和LiteVNA的帖子吧，看看帖子再决定自己是否需要网分。

longshort

手裏曾經有過一把延遲缐，64us的比樓主朋友的還要老，體積大約是照片上的四倍多，塑料外殼封裝的，多半是LC結構。還有一些1us~100us可調的，結構看起來像是綫繞電阻的兄弟，但標著阻抗和時延。封控的時候沒事幹就整理這些老物件，處理掉的時候很是戀戀不捨。
