Sabtronics8000C 1000MHz频率计

radio988931 · 发表于 2024-4-2 21:23:23

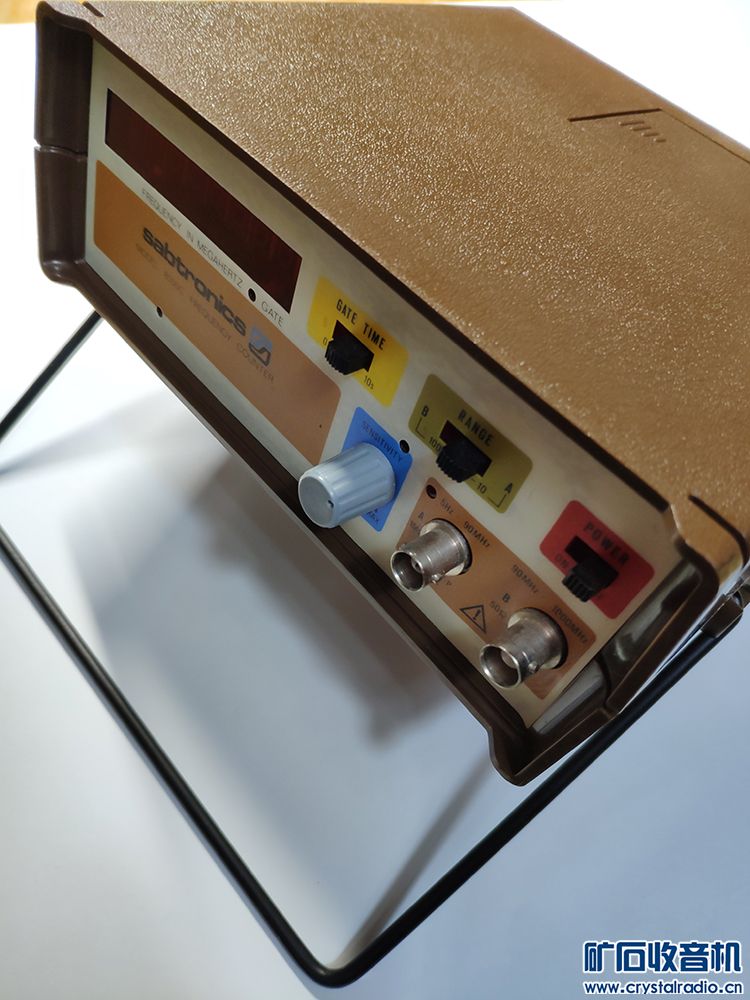

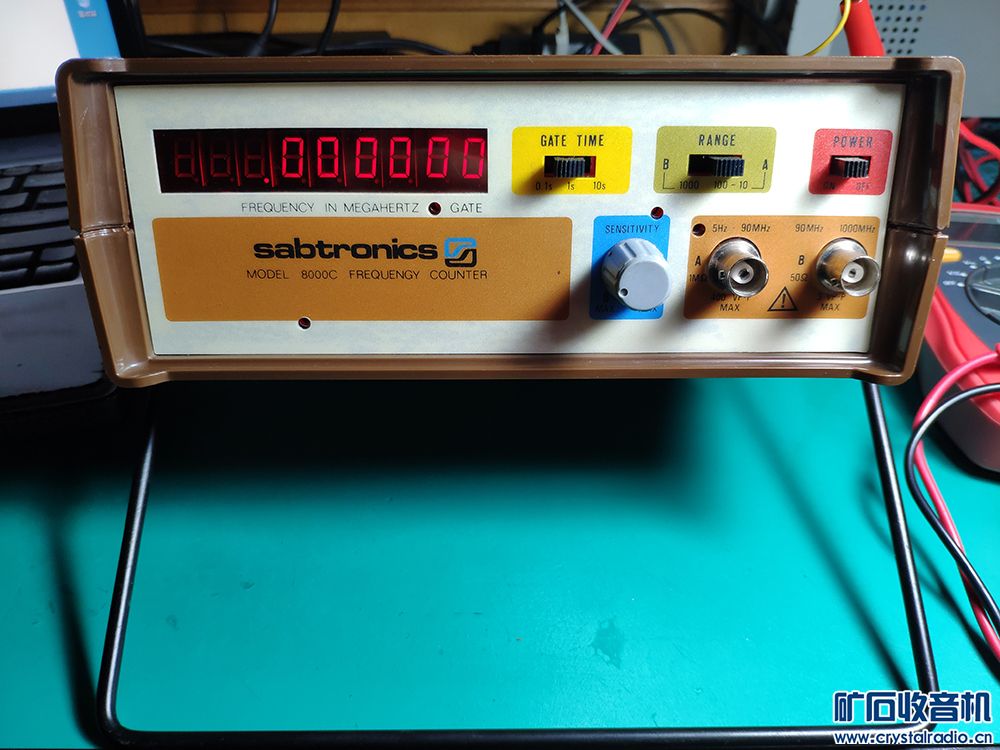

便宜购得 Sabtronics8000C频率计频率1000MHz 某论坛有拆解图片据说是瑞士八十年代产品。

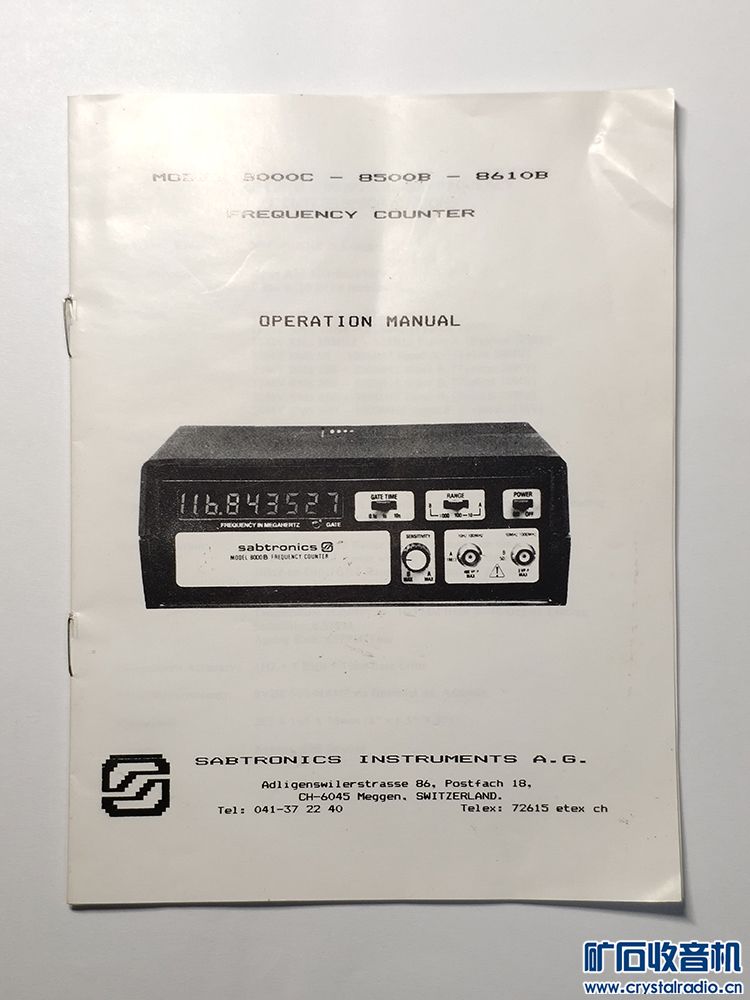

很新好像是库存，带说明书图纸无其他附件拆解查看做工不像进口但也不像山上的。

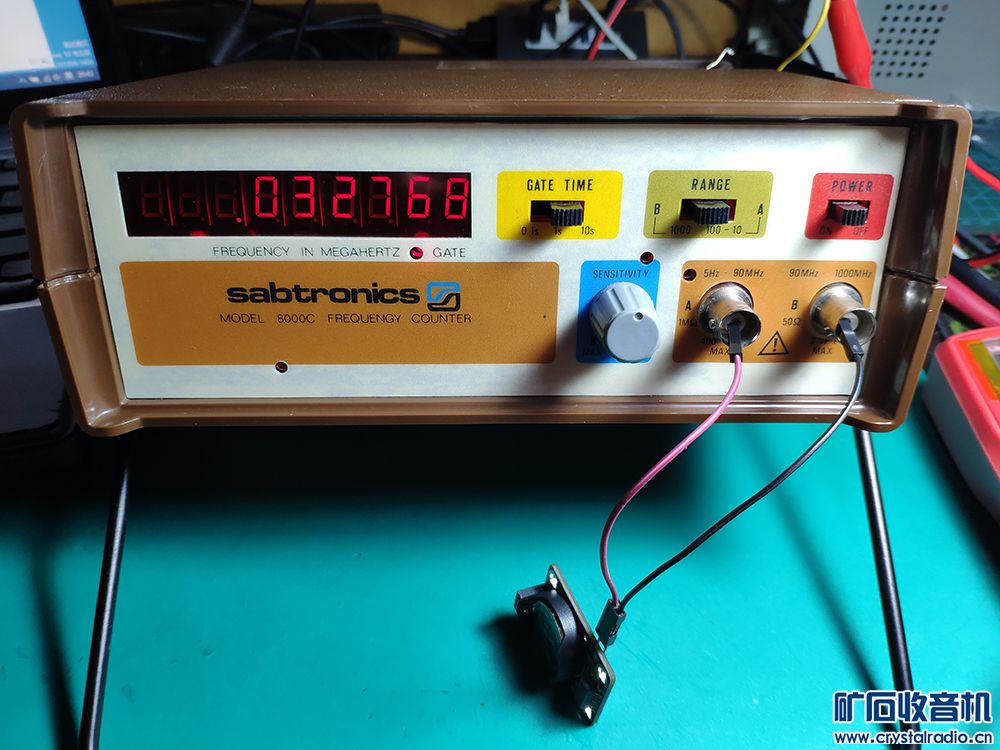

用前两天购买的RX8025时钟芯片简单测试输出频率 32.768基本准确，改天接信号发生器详细测试。
廉价设备比起大品牌也就是玩具，白菜价玩玩也尚可。
网上资料不多，以下是网络搜索的相关参数：

厂家: 瑞士 sabtronics
尺寸: 20x16x8 cm
重量: 590 g
电池供电
频率范围 3档
输入阻抗:
输入 A: 1Mohm,400Vp-p MAX
输入 B: 50ohm,3Vp-p MAX

灵敏度:
20mV RMS 2Hz-10Hz
15mV RMS 10Hz-10MHz(典型 10mV)
15mV RMS 10MHz-50MHz input A.(典型 12mV)
30mV RMS 50-100MHz input A.(典型 20 mV)
25mV RMS 100-200MHz input B.(典型 20 mV)
15mV RMS 200-800MHz input B.(典型 10 mV)
20mV RMS 800-900MHz input B.(典型 15 mV)
20mV RMS 900-1000MHz input B.(典型 15 mV)
输入保护: 400Vp-p at 2Hz declining with frequency to 3Vp-p at 1000MHz

闸门时间: 3档 0.1 sec,1sec,10sec
显示: 9位 LED 自动小数点变换 leading zero suppression,discreet LED gate indicator.

最大分辨率:
0.1Hz on 10MHz range with 10 second gate time.
1Hz on 50MHz rang with 10 second gate time.
10Hz on 600/1GHz rang with 10 second gate time
电源: 9VDC 500mA via optional AC adaptor

mov99 · 发表于 2024-4-2 22:20:16

纯硬件频率计，只要基准时钟准确即可
原机用的好像是普通的石英晶振，如果愿意折腾，换个10MHz/0.1ppm的有源时钟

radio988931 · 发表于 2024-4-2 22:29:40

mov99 发表于 2024-4-2 22:20
纯硬件频率计，只要基准时钟准确即可
原机用的好像是普通的石英晶振，如果愿意折腾，换个10MHz/0.1ppm的有 ...

是普通的晶振，以后换个有源试试，谢谢！

luosifu · 发表于 2024-4-2 22:35:08

Z1是个什么器件？以前我用过富士通的MB506做高频分频器，不过这个后来停产了。更更更以前，好像惠普申请个什么专利吧，也是用于高频频率计的

radio988931 · 发表于 2024-4-2 22:45:00

luosifu 发表于 2024-4-2 22:35
Z1是个什么器件？以前我用过富士通的MB506做高频分频器，不过这个后来停产了。更更更以前，好像惠普申请个 ...

这个我也不清楚 Z1丝印 10116N V8304 SA

radio988931 · 发表于 2024-4-2 22:49:31

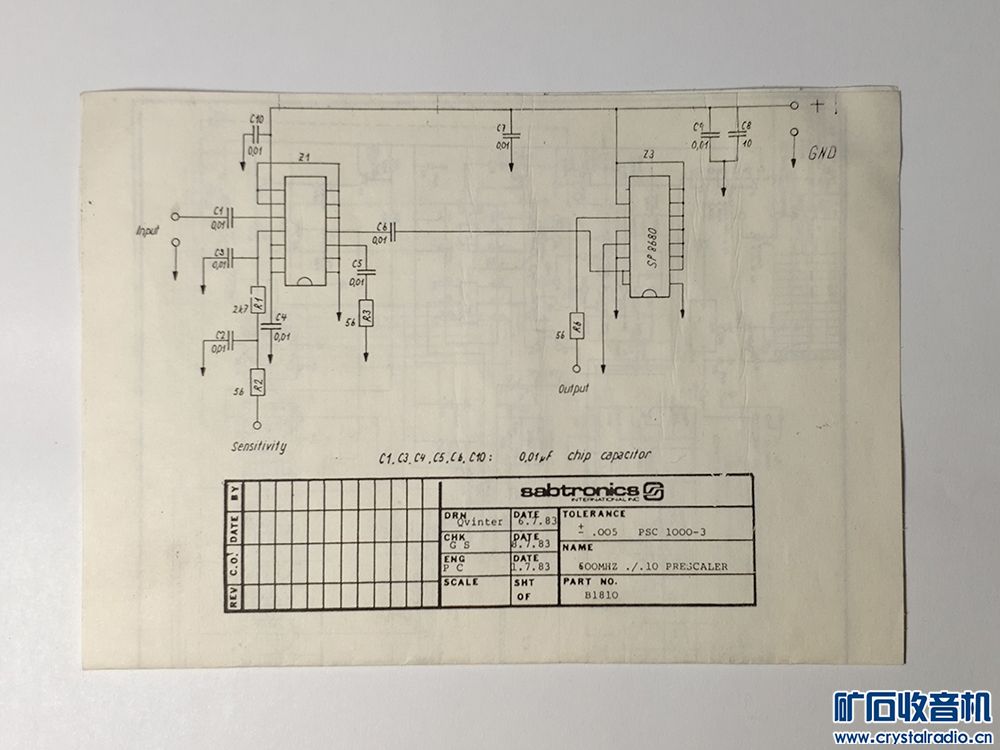

集成电路Z1 Z2 Z3

radio988931 · 发表于 2024-4-2 22:56:43

本帖最后由 radio988931 于 2024-4-2 22:57 编辑

mov99 发表于 2024-4-2 22:20
纯硬件频率计，只要基准时钟准确即可
原机用的好像是普通的石英晶振，如果愿意折腾，换个10MHz/0.1ppm的有 ...

刚刚马家搜索0.1ppm的10M有源带温补都能买2个此频率计了

，最便宜也要50多。

15979399122 · 发表于 2024-4-2 23:12:41

本帖最后由 15979399122 于 2024-4-2 23:17 编辑

radio988931 发表于 2024-4-2 22:56
刚刚马家搜索0.1ppm的10M有源带温补都能买2个此频率计了，最便宜也要50多。

我的是8610B。我从闲鱼当机箱买来的，不是库存，是高校淘汰的。

radio988931 · 发表于 2024-4-2 23:18:20

15979399122 发表于 2024-4-2 23:12
我的是8610B。

8610B和这个是一个系列，说明书一样。

washu · 发表于 2024-4-2 23:21:07

radio988931 发表于 2024-4-2 22:56
刚刚马家搜索0.1ppm的10M有源带温补都能买2个此频率计了，最便宜也要50多。

你这频率计才 25 一台？那山寨也不要紧了

话说以前坛友推荐的 5 块钱的恒温晶振就没有啦

washu · 发表于 2024-4-2 23:29:10

radio988931 发表于 2024-4-2 22:56
刚刚马家搜索0.1ppm的10M有源带温补都能买2个此频率计了，最便宜也要50多。

楼主这就是你的不对了

scoopydoo · 发表于 2024-4-2 23:30:43

radio988931 发表于 2024-4-2 22:45
这个我也不清楚 Z1丝印 10116N V8304 SA

10116 Line Receiver

scoopydoo · 发表于 2024-4-2 23:32:14

washu 发表于 2024-4-2 23:29
楼主这就是你的不对了

这玩意儿还不如运费贵，要不然俺肯定买一堆回来 ......

radio988931 · 发表于 2024-4-2 23:34:17

scoopydoo 发表于 2024-4-2 23:30
10116 Line Receiver

感谢您提供的芯片资料，谢谢！

radio988931 · 发表于 2024-4-2 23:35:18

washu 发表于 2024-4-2 23:29
楼主这就是你的不对了

我没仔细找，瓦叔见笑了
