苏联直放收音机图纸

孤胆游侠 · 发表于 2024-3-26 10:21:15

dabfxz 发表于 2024-3-26 10:18
是要把它下载了才可以读的，不能直接读。

哦。谢谢你了。

dabfxz · 发表于 2024-3-26 10:23:53

俄文无线电杂志的网页是www.radio.ru
不过最近好像打不开。过些时间再试试吧。

孤胆游侠 · 发表于 2024-3-26 11:00:41

dabfxz 发表于 2024-3-26 10:23
俄文无线电杂志的网页是www.radio.ru
不过最近好像打不开。过些时间再试试吧。

好的，谢了！！！

孤胆游侠 · 发表于 2024-3-26 12:25:40

本帖最后由孤胆游侠于 2024-3-26 12:29 编辑

dabfxz 发表于 2024-3-25 20:32
对《Радио》杂志的怀旧！100%的怀旧！
我不信有人按此DIY。
当然，怀旧也很好！

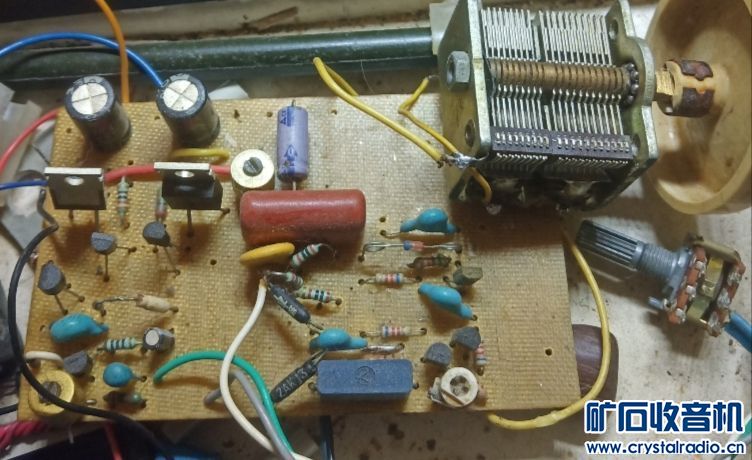

这是我做过的，线路板手工刻的。 c43421bf29d52e402bb0706a084258f141ceb86a270fd1cc71918c9791d7472c.0.JPG

效果非常好，一点不混台。

老胆LAODAN · 发表于 2024-3-26 12:41:38

本帖最后由老胆LAODAN 于 2024-3-26 12:44 编辑

孤胆游侠发表于 2024-3-26 12:25
这是我做过的，线路板手工刻的。

前苏联多级高放的直放机，晶体管集电极负载全部使用电阻，免除了用高扼图的感应啸叫，这是它的一大特点！

孤胆游侠 · 发表于 2024-3-26 13:57:19

老胆LAODAN 发表于 2024-3-26 12:41
前苏联多级高放的直放机，晶体管集电极负载全部使用电阻，免除了用高扼图的感应啸叫，这是它的一大特点 ...

这机作者(图纸)用的三伏，我改成了两节锂电串连8.4V。

liuyier5492 · 发表于 2024-3-26 15:32:56

苏联高放收音机电路有一定参考借鉴意义，谢谢分享！

孤胆游侠 · 发表于 2024-3-26 15:41:59

liuyier5492 发表于 2024-3-26 15:32
苏联高放收音机电路有一定参考借鉴意义，谢谢分享！

超外差有超外差的长处，直放机有直放机的优点。

孤胆游侠 · 发表于 2024-3-29 15:30:43

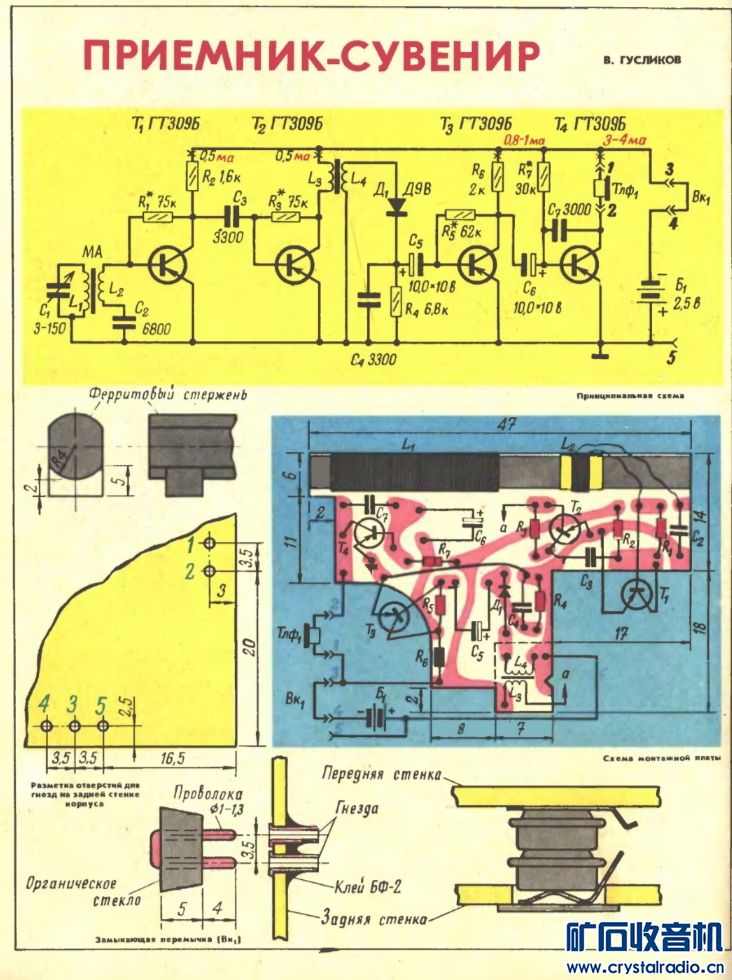

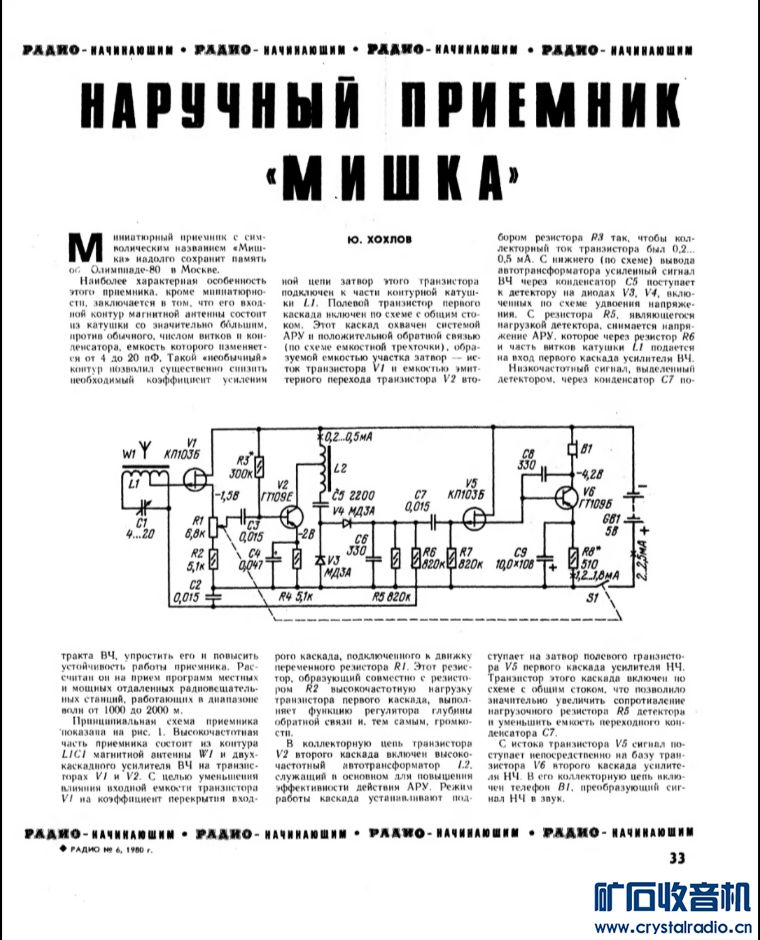

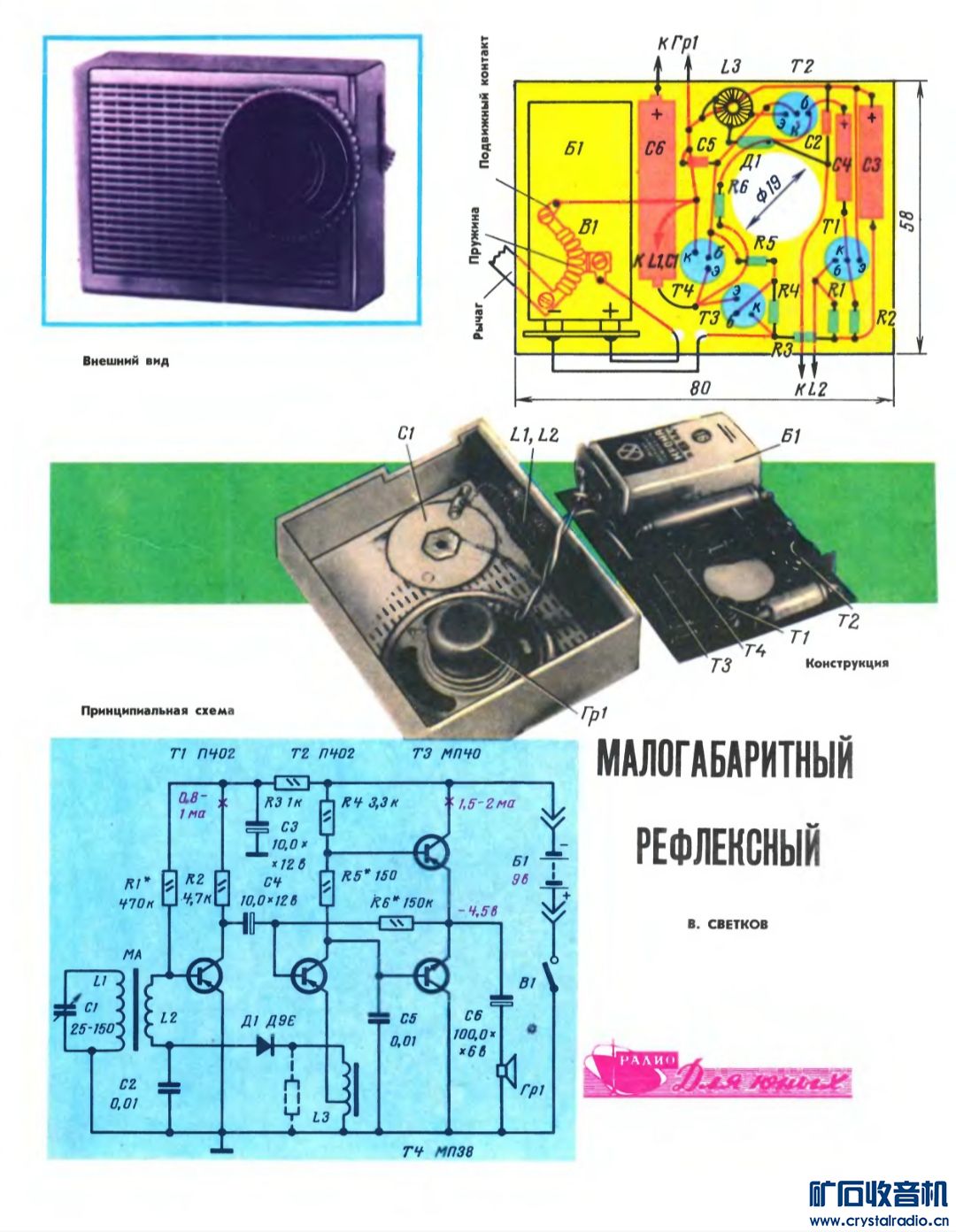

再添两图。
(1)

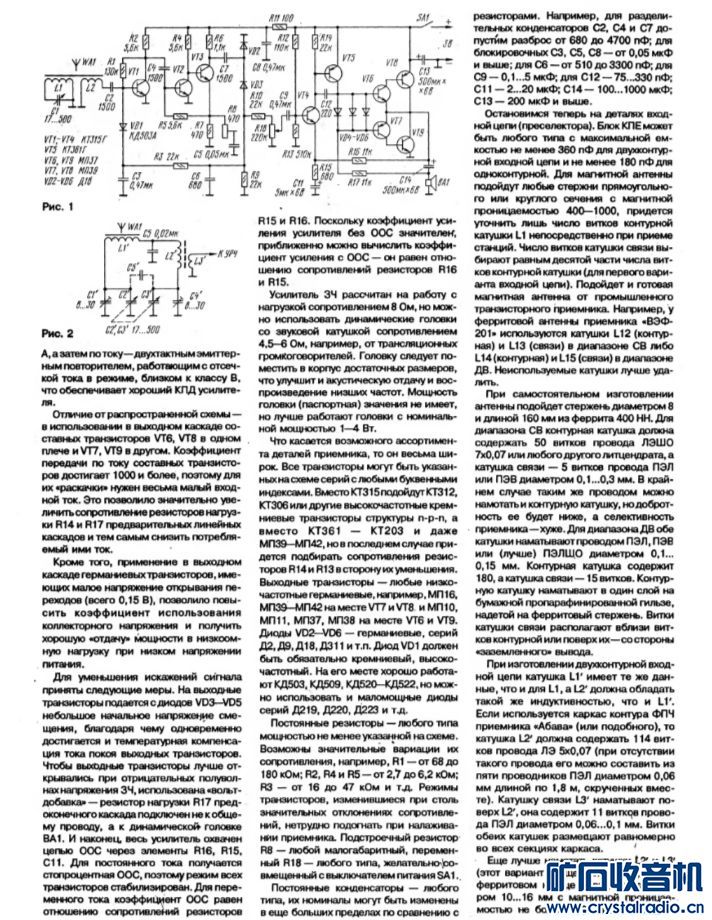

(2)

孤胆游侠 · 发表于 2024-4-8 06:35:05

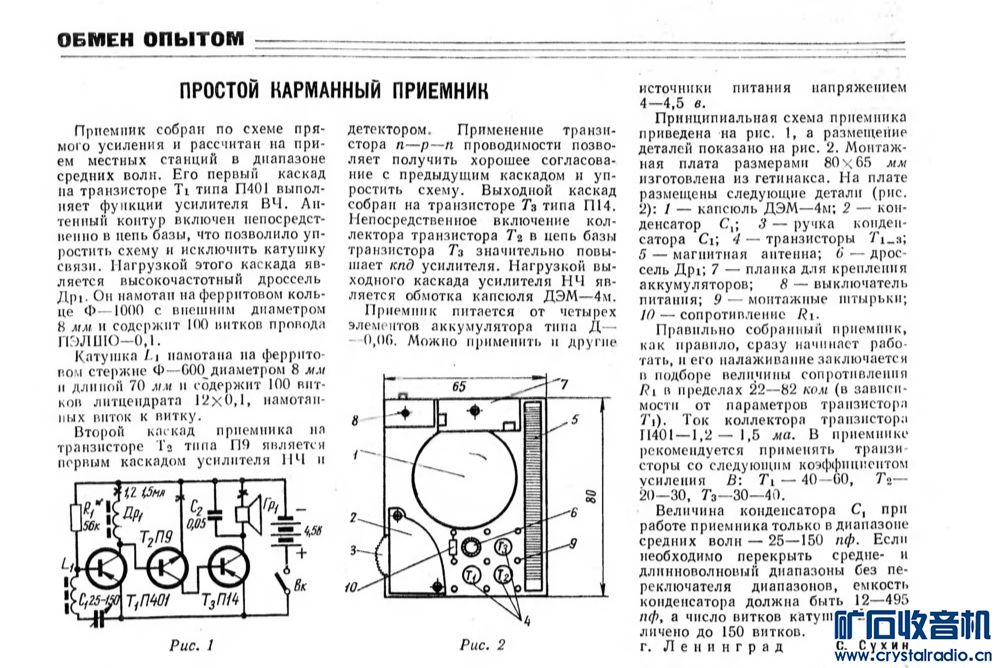

直耦式三管机。

孤胆游侠 · 发表于 2024-4-8 06:37:23

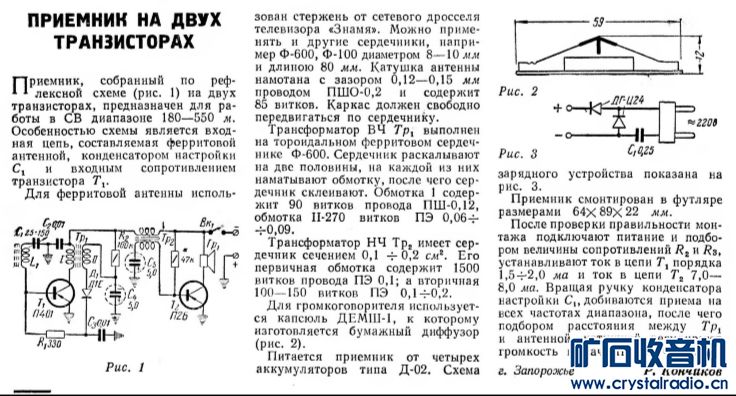

用喇叭放音的简易两管机。

孤胆游侠 · 发表于 2025-4-7 08:29:19

本帖最后由孤胆游侠于 2025-4-7 08:32 编辑

设计巧妙的OTL(2V3)四管机。
