Sprint-Layout6.0画圆弧的问题

zheng39680

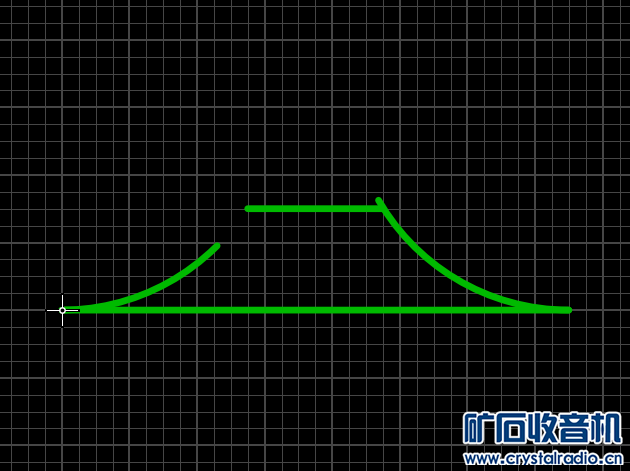

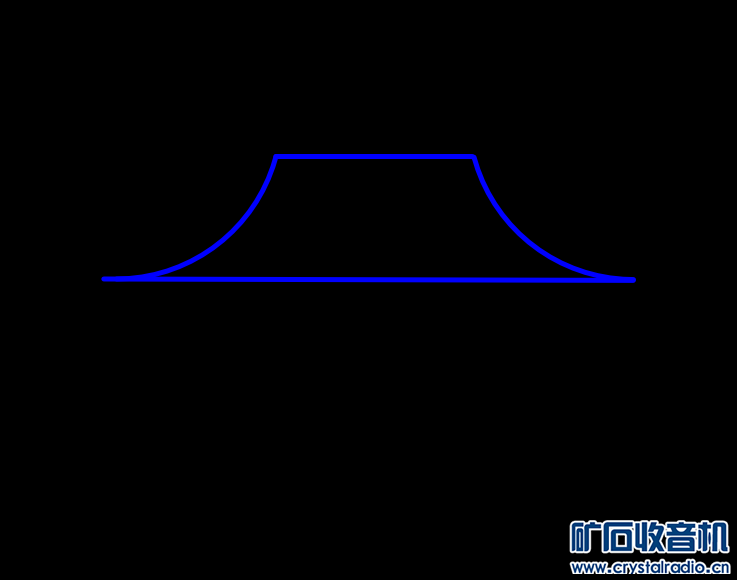

如图，想要圆弧与短横线的头对齐，但一缩短就小了，到象左边的圆弧一样。我要求弧线与短横线的头对齐，怎么画才对呢？请多多指教，谢谢

huameishandian

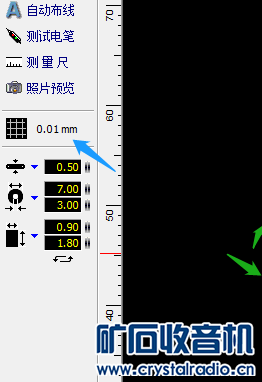

按住CTRL键再画, 想怎样对齐就怎样对齐.

顽童50

点击弧线（变成粉色）、鼠标点住弧线的端点，左边向上拉；右边向下拉。也可以点击弧线（成粉色），在右边的圆环型属性里面更改弧线（圆圈）的角度就行了。

sgeli_sh

顽童50 发表于 2023-11-10 21:14
点击弧线（变成粉色）、鼠标点住弧线的端点，左边向上拉；右边向下拉。也可以点击弧线（成粉色），在右边的 ...

请问：这时还要控制圆弧的半径怎么操作？

冰岛

画弧线方法跟画圆相同，参数有圆心坐标点（x,y），半径，起点角度和终点角度，线宽。PCB软件需要画的弧线跟线段端部相连接，那么连接点只要足够靠近就可以，不需要端部完全重合，如果是铜箔层，铜箔宽度会让两条线连接，如果是机械层，那么只要两条线端部足够靠近，裁切时就会切开。

冰岛

sgeli_sh 发表于 2023-11-11 01:33
请问：这时还要控制圆弧的半径怎么操作？

选中弧线（变成紫色），右侧弹出窗口里填写相应数值。

顽童50

sgeli_sh 发表于 2023-11-11 01:33
请问：这时还要控制圆弧的半径怎么操作？

圆弧的半径是没法改变的。想要更改半径只能点击圆弧、这时圆弧会显示圆心位置，在圆心重新画圆、达到理想的半径，然后删除原来的弧线。

sgeli_sh

顽童50 发表于 2023-11-11 12:13
圆弧的半径是没法改变的。想要更改半径只能点击圆弧、这时圆弧会显示圆心位置，在圆心重新画圆、达到理想 ...

谢了！我试了一下，在选“圆环圆弧”选项里，在底层K2和物理层U只能画圆环不能画圆弧，可能软件有BUG。

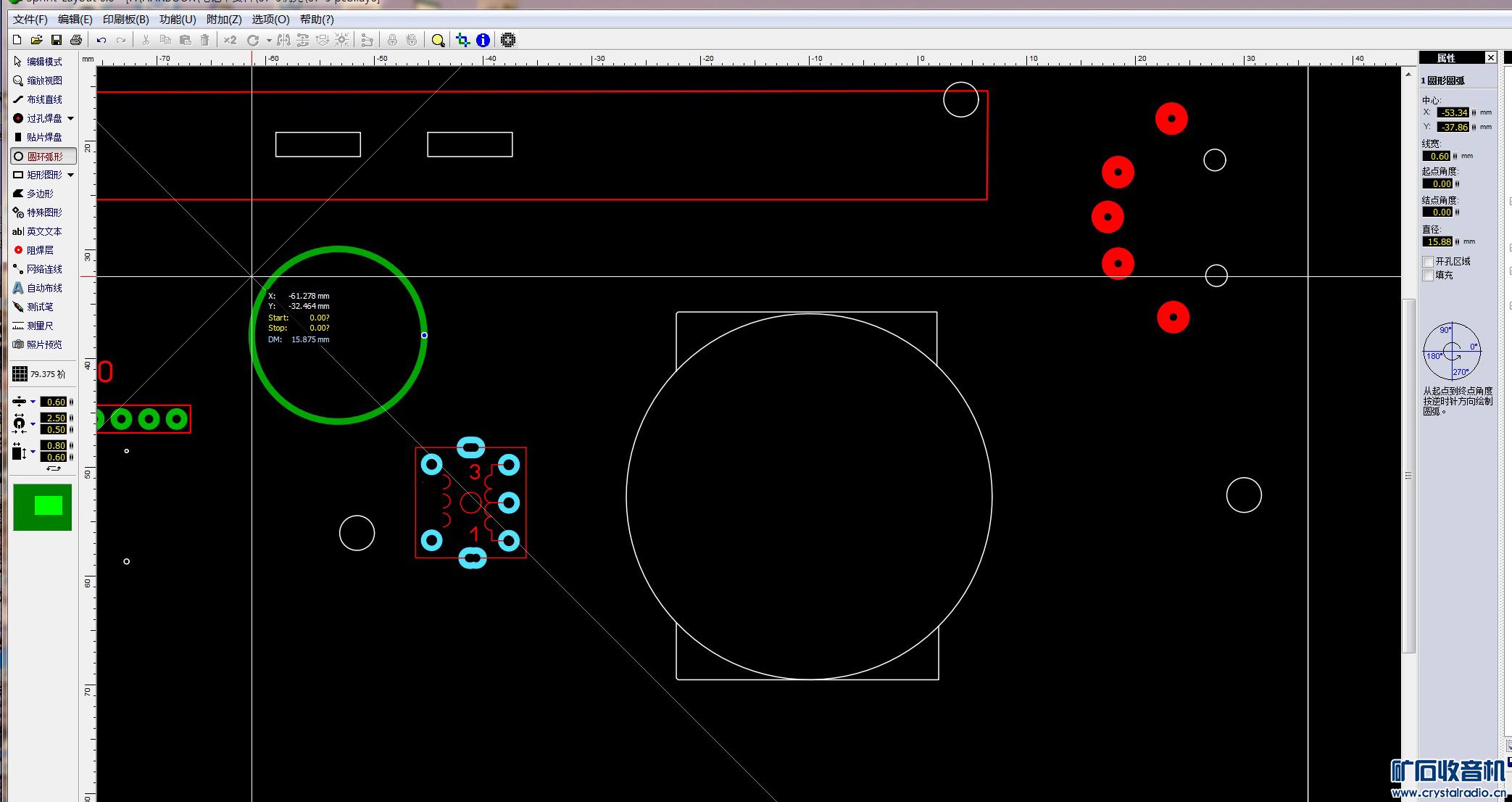

图示选了“圆环圆弧”画的圆（绿色），右边圆和矩形（白色）是我想开的喇叭孔

顽童50

sgeli_sh 发表于 2023-11-11 15:15
谢了！我试了一下，在选“圆环圆弧”选项里，在底层K2和物理层U只能画圆环不能画圆弧，可能软件有BUG。 ...

你试试先将所画的图案画在K2层、修改满意后再转到U层。

zheng39680

huameishandian 发表于 2023-11-10 20:55
按住CTRL键再画, 想怎样对齐就怎样对齐.

明白了，真的可以 。谢谢指教

山东好汉

简单你复制有边的弧线放左边就可以了，长度点成三角后可以随意调整长度的。

zheng39680

sgeli_sh 发表于 2023-11-11 15:15
谢了！我试了一下，在选“圆环圆弧”选项里，在底层K2和物理层U只能画圆环不能画圆弧，可能软件有BUG。 ...

你需要这样吗？

sgeli_sh

zheng39680 发表于 2023-11-16 21:59
你需要这样吗？

是的，这是放喇叭要开的孔，我那个6.0版本在画“圆和圆弧”时只有画圆的选项，因此只能画个圆和两条矩形线了，而且不能像CAD有“剪切”的选项，减掉上下两条圆弧。不知你是怎么画出来的，能指导指导吗？

zheng39680

sgeli_sh 发表于 2023-11-17 00:42
是的，这是放喇叭要开的孔，我那个6.0版本在画“圆和圆弧”时只有画圆的选项，因此只能画个圆和两条矩 ...

layout60_cn220708.part1.rar (500 KB, 下载次数: 55)

2023-11-17 21:34 上传

点击文件名下载附件

layout60_cn220708.part2.rar (472.39 KB, 下载次数: 58)

2023-11-17 21:34 上传

点击文件名下载附件

zheng39680

zheng39680 发表于 2023-11-17 21:35

试试这个吧
