手绕75VA铁芯EI变压器

chipset009

linyinet 发表于 2023-11-8 10:36
没有直接绕成隔离变压器，是铁心空间不够吗？

这个不是自偶，就是隔离的

chipset009

bg1trk 发表于 2023-11-8 10:55
参数好、绕线工艺很棒，沉下心来玩这些，幸事。

不玩胆机，不绕输出牛。你那绕线机看着相当的V5啊…

chipset009

小TDA博 发表于 2023-11-8 12:36
老铁，  胆机输出变压器怎么缠绕，6p1，6p2 ，6p3

你问12楼，他肯定知道。我没绕过输出牛

bg1trk

zzfjct 发表于 2023-11-8 10:25
楼主也没有说明铁芯叠厚和次级圈数呀！

如果没有特殊要求，500VA以下的小功率变压器大概按下面这么大概算算就行了，很简单：

1、先确定中心柱截面积S（单位cm^2），就是中心柱的长*宽，具体数请实际测量或查表。

2、用下面这个公式算出这幅铁芯的大概容量：
P=(S/K)^2 (K为经验系数，大概取个1.1--1.3吧，铁芯质量好就取低点，否则就取高点。P的单位为VA)

3、算匝伏比：
匝伏比=45/S （简化公式，深究再谈）




以顶楼为例，EI86铁芯叠厚3.5cm，查表得舌宽2.86cm，截面积：
S=2.86*3.5*.95=9.5CM^2
注：0.95位叠片系数，硅钢片之间会有缝隙，实际截面积要扣除这些缝隙，才会乘一个系数。

根据截面积计算容量：
P=(S/K)^2=（9.5/1.1）^2=75VA

计算匝伏比：
45/9.5=4.74匝/伏（简化公式快速计算，深究的话，再谈）

计算匝数：
初级匝数=次级输出电压*匝伏比
             =220*4.74
             =1042匝
次级匝数=次级输出电压*匝伏比/效率系数 （效率系数取0.95左右）
             =13*4.74/0.95
             =65匝

计算线径：漆包线载流量保守的取2.5A/mm^2，一般取3A/mm^2就行了。如果你的变压器并非长时间满载输出，取到3.5A/mm^2也行。以下按3A/mm^2计算。
          初级电流=75/220=0.34A
          初级截面积=0.34/3=0.11mm^2
          初级线径=[(S/3.14)^0.5]*2=0.374mm（靠规格用0.38mm的线）
          次级线径自己算吧。


总结：EI86铁芯、叠厚3.5cm。
         容量75VA。
         初级匝数1042，线径0.38mm。
         次级13V匝数65，线径没算。

应该还有个核算窗口面积是否够用的计算过程，如果计算结果是不够用，返回去调整系数再算。
电源变压器一般不容出现窗口空间不够用的问题，就不罗嗦了。

bg1trk

小TDA博 发表于 2023-11-8 12:36
老铁，  胆机输出变压器怎么缠绕，6p1，6p2 ，6p3

差不多10年没算这玩意了，建议您到胆机板块问问，会有朋友给您数据或计算方法。

zzfjct

bg1trk 发表于 2023-11-8 20:54
如果没有特殊要求，500VA以下的小功率变压器大概按下面这么大概算算就行了，很简单：

1、先确定中 ...

匝伏比用4.44那个公式计算更合理，会计入磁路长度的影响。45/S相当于磁感应强度取值10000，所以空载电流减小，Z11之类的片子可以取值12000，铁芯不会发热。

量子隧道

bg1trk 发表于 2023-11-8 10:55
参数好、绕线工艺很棒，沉下心来玩这些，幸事。

你这个床身这么结实，做绕线机可惜了，应该做个小车床，兼绕线功能。

chipset009

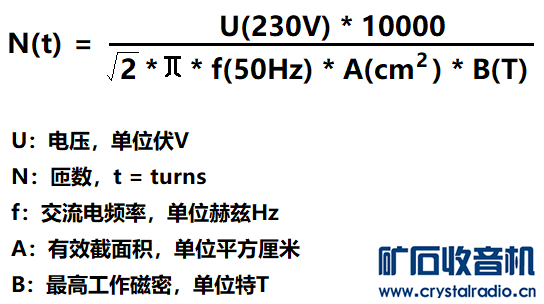

用这个公式，微积分推导出来的。
