求红灯748和珠江袖珍机（型号未知）电路原理图和PCB图

HenryYam · 发表于 2023-11-1 11:59:16

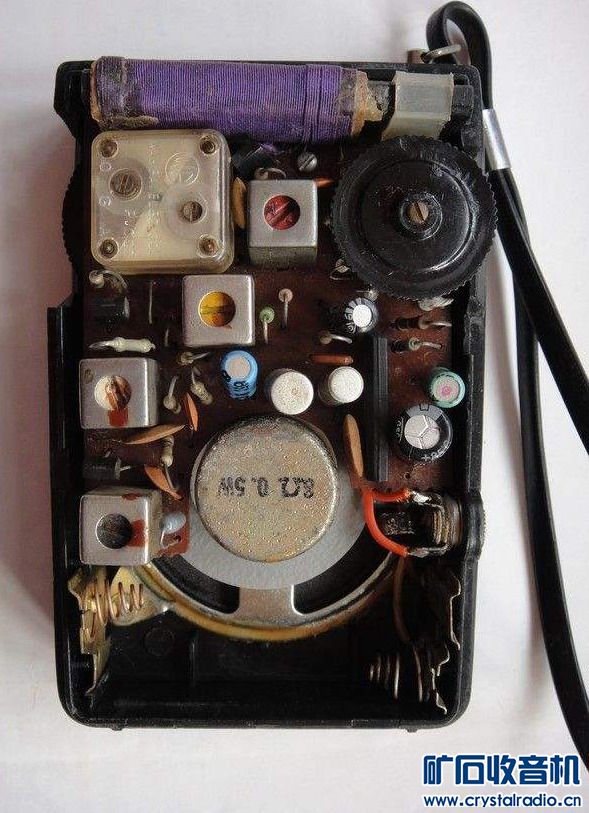

刚入手两台小袖珍机，前级都是两级分立中放结构。

现在收台都不多，只有几个强台能收到。打算细心打理一下，为防拆装过程中损坏机器，特求原理图和PCB图，以便分析原理并对症下药，避免反复折腾损坏机器。

谢谢！


海洋DZ · 发表于 2023-11-1 17:18:23

本帖最后由海洋DZ 于 2023-11-1 17:37 编辑

HenryYam 发表于 2023-11-1 13:23
不用了，太费时间了，如果实在找不到PCB图我自己也能分析出来，只是太费时间且容易反复翻转PCB将电线搞断 ...

错了，是红灯X-64的PCB，另贴发补。

海洋DZ · 发表于 2023-11-1 12:04:18

本帖最后由海洋DZ 于 2023-11-1 12:15 编辑

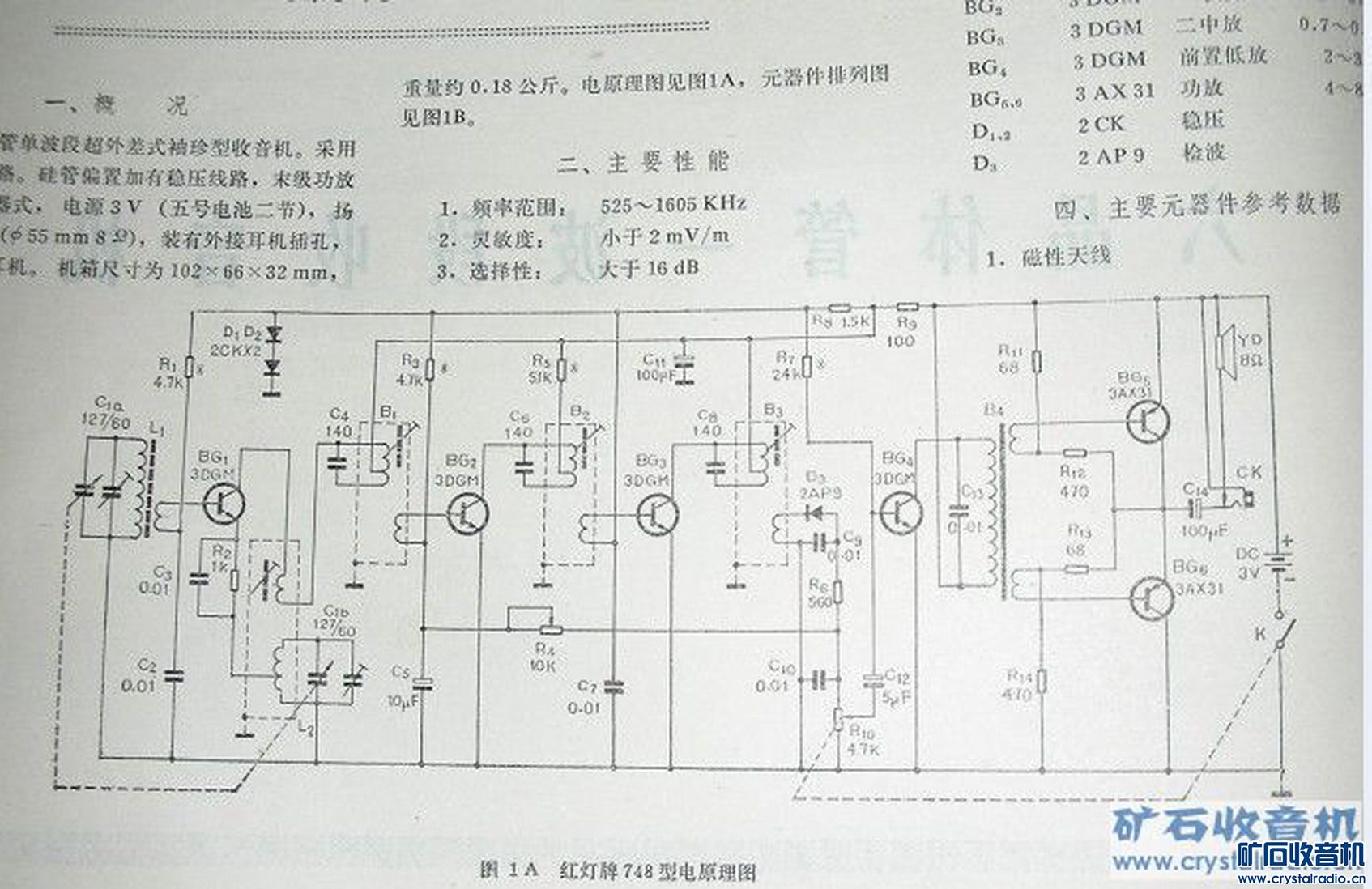

红灯748看看：

海洋DZ · 发表于 2023-11-1 12:08:58

本帖最后由海洋DZ 于 2023-11-1 12:15 编辑

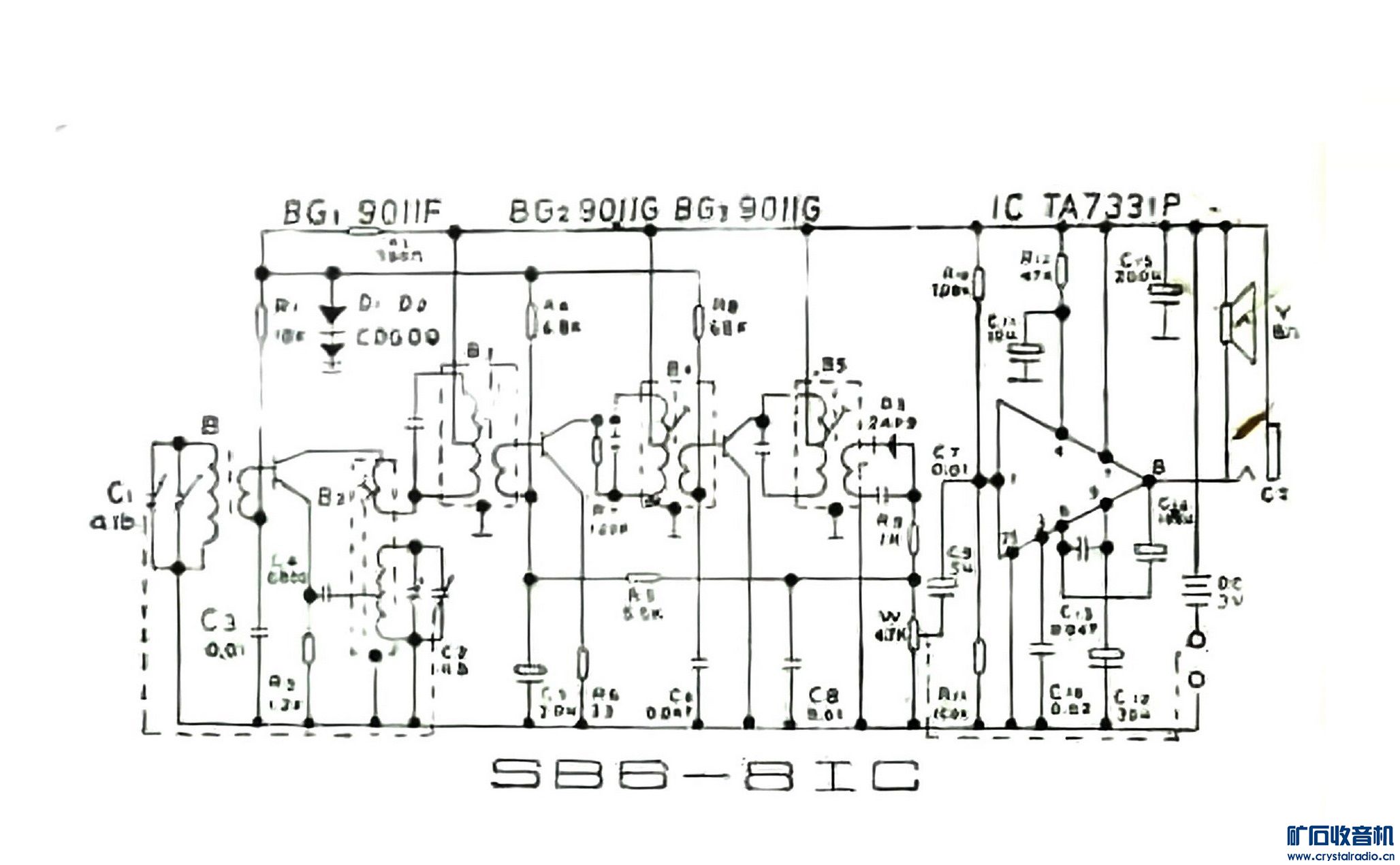

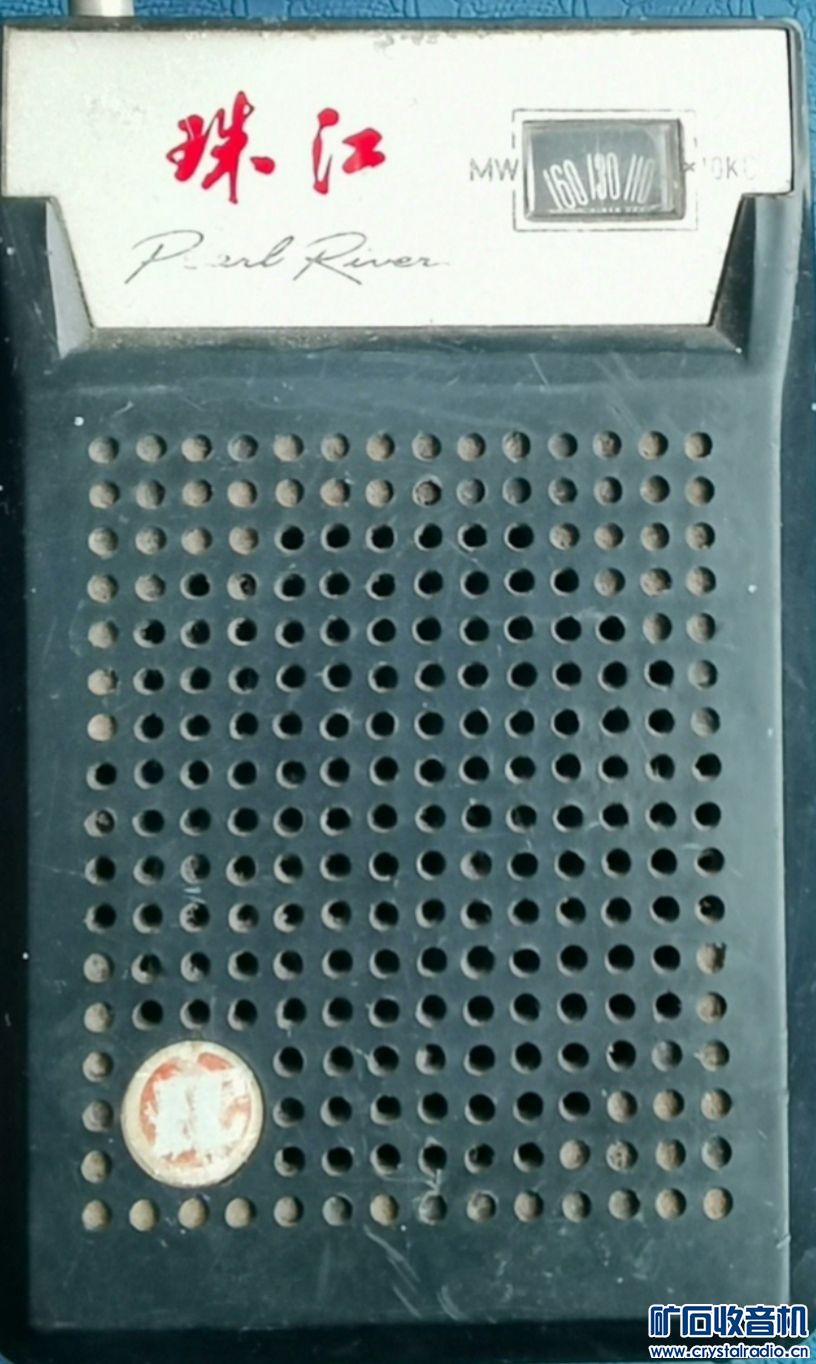

珠江SB6－8是这个吗？

HenryYam · 发表于 2023-11-1 12:12:06

海洋DZ 发表于 2023-11-1 12:04
红灯748看看，珠江的暂时么有：

枫丹白露 · 发表于 2023-11-1 12:18:12

把珠江收音机板子拆下来，正反面拍清晰照片，我帮你抄一份

radio988931 · 发表于 2023-11-1 13:13:18

本帖最后由 radio988931 于 2023-11-1 13:16 编辑

这款珠江袖珍机居然使用集成电路功放

world_all · 发表于 2023-11-1 13:16:53

手头正好有这2个

HenryYam · 发表于 2023-11-1 13:20:21

海洋DZ 发表于 2023-11-1 12:08
珠江SB6－8是这个吗？

是的，就是这一款，外型和内部完全一样。

感谢！

HenryYam · 发表于 2023-11-1 13:23:14

枫丹白露发表于 2023-11-1 12:18
把珠江收音机板子拆下来，正反面拍清晰照片，我帮你抄一份

不用了，太费时间了，如果实在找不到PCB图我自己也能分析出来，只是太费时间且容易反复翻转PCB将电线搞断。

谢谢！

HenryYam · 发表于 2023-11-1 13:24:18

world_all 发表于 2023-11-1 13:16
手头正好有这2个

您的机器收台多吗？

HenryYam · 发表于 2023-11-1 13:26:47

按理两级中放的机器接收性能不会差太多，为何红灯748的灵敏度是2mV/m，选择性只有16dB？虽然没有双调谐中周，这类标准六管机的选择性一般都标26dB不是吗？

是磁棒太短了的原因？

珠江SB6-8用上了较新的9011，应属于高beta管吧，是否灵敏度会好一些？

dismissive · 发表于 2023-11-1 14:32:32

海洋DZ 发表于 2023-11-1 12:04
红灯748看看：

海洋老师是资料仓库吗

dismissive · 发表于 2023-11-1 14:38:15

本帖最后由 dismissive 于 2023-11-1 14:43 编辑

HenryYam 发表于 2023-11-1 13:24
您的机器收台多吗？

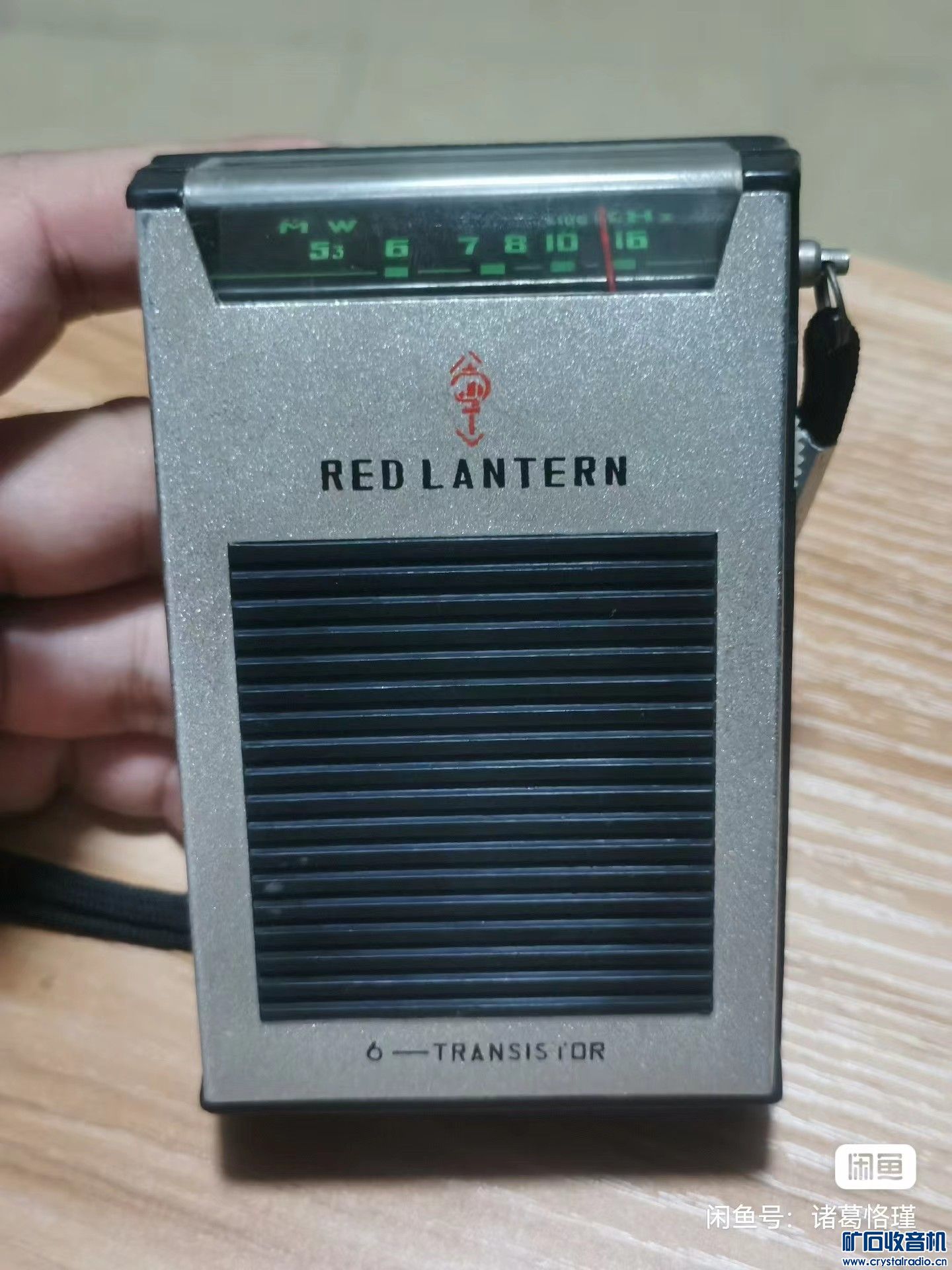

红灯748、红灯X-64，红灯745-5我都有，2019年从欧洲买回来的总计20台全新带包装的

说说三者的灵敏度吧，之所以要买这几个小红灯，因为小学时候对这三个型号记忆太深了，当时就记得红灯748收台不多灵敏度低，试了试手头的这几只全新748，灵敏度确实与X-64相差很远，应该是这三个型号中最差的了，748-5属于中间水平，难道是电路设计问题？微信图片_20231101144054.jpg

河州小剑客 · 发表于 2023-11-1 15:34:55

红灯748、红灯745-5感觉灵敏度比后期咏梅等小机子要好点

HenryYam · 发表于 2023-11-1 15:51:30

dismissive 发表于 2023-11-1 14:38
红灯748、红灯X-64，红灯745-5我都有，2019年从欧洲买回来的总计20台全新带包装的
说说三者的灵 ...

您这机器太新了！让人眼馋流口水。。。

X-64是什么电路结构？
