炒炒冷饭，说说MF10、MF14、MF12

Maitreya

上海第四电表厂（上海震华电器厂，上海遵义电表厂）生产的MF10、MF14、MF12，是比较流行的老表。这几个表都是上世纪60年代末、70年代初设计生产的，外形类似，所以我收集了一些图片，炒炒冷饭，说一说。

        本文插图仅有少量是我的表，大量收集于矿坛及其他论坛，如各位看到眼熟的，别见怪，在此一道谢过了！

       先请教一下，有没有高人了解这几种表外形和结构设计的原型？ 都知道108的设计是借鉴了Simpson的260，500、MF18的设计是借鉴了Windsor和AVO，80年代后期新设计的表好多借鉴了日本表设计，但我一直不知道MF10/14/12的设计有借鉴吗？

一、共同的外形：



二、共同的磁结构
      MF10、MF12、MF14采用的都是“五类弧形串接强磁场磁系统”，根据四表厂的资料，采用同样结构的还有MF18、MF20、MF35及非常罕见的有源表MF60。
      此类磁结构的特征是磁感应强度大。是我了解的国产外磁表中最强的。强磁场结构有助于提高表头的灵敏度。举例：MF10型的10微安是国产无源表中灵敏度最高的，其动圈为1200匝；MF12/MF20/MF18/MF35为50微安的灵敏度，其动圈只需要400匝；作为对比，同样50微安级的表头，动圈匝数500型是1200匝，MF30是1500/1200匝，MF64/MF368是1400匝，MF47我无参数，但应该在1200以上。
      同样灵敏度，动圈匝数少，优势在于：
      1）线径可稍微选择粗一些的，线圈不容易断路；
      2）表头内阻小，电流测量插入压降小；
      3）表头活动机构质量小，阻尼容易控制。
     从这一点上讲，虽然都是50微安级别的表，但MF12、MF18、MF20、MF35等在设计之初就和同样灵敏度的500、MF47不是一个级别的表。

     本坛YHG手绘的“五类弧形串接强磁场系统”外观图：

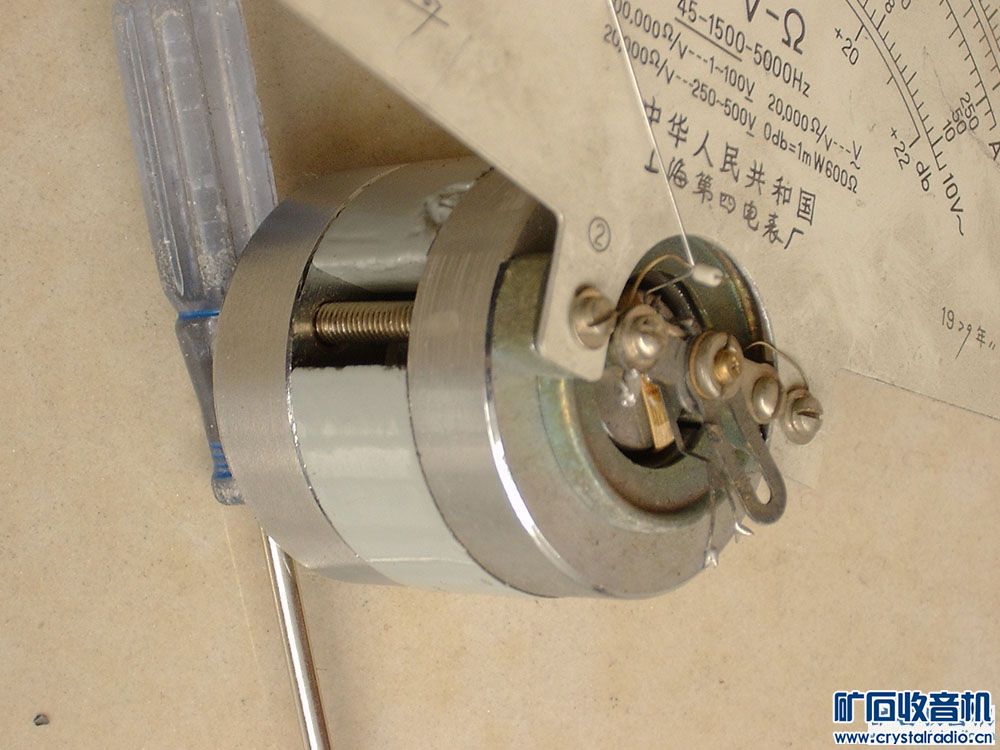

     磁结构外形照片：


     再多一嘴，这种磁结构好像是外磁中比较紧凑的，磁结构本身外形小巧。

三、MF10、MF12、MF14的特点

     三个表虽然外形相同，但其内涵差别很大。
    MF10型是高灵敏度表。10微安基础直流灵敏度（100kΩ/V），具备×100KΩ档是最鲜明的特色。可惜的是这个表是2.5级的，我想大概是因为游丝软的原因，线性做不好。同时这个表的阻尼不好，指针运动太慢；

    MF14是低灵敏度高精度表，1mA基础直流灵敏度（1kΩ/V）。但这个表是1.5级，同时具备交流电流档最高可达5A。是标准的电工表。由于游丝硬，动圈轻，满偏电流大，MF14的阻尼是无源表中最好的之一。

    作为对比，MF10的×10K只适用1.5V电池，而MF14的×1K档就要用到15V电池！

    MF12应该是作为一个“一表走天下”的高端产品推出的高精度表。除却精度为1.5级，电阻档少一个（测小电阻会不方便）以外，这个表的很多技术参数和MF18差不多，甚至交流互感器、直流分流器都是通用的。MF12出厂配置是最全的，交流互感器、直流分流器、假电池、及一副NB的表笔和携带箱。同时，和MF18（尤其和冲牌的MF18）相比，我感觉MF12的阻尼好于MF18。

    三只参数特性迥异的表放在一个外壳里，其实当时的设计也是很有意思的。

四、MF10

      MF10是颇受追捧的一只表，也是很多老表爱好者一开始收表的时候比较急切的想收的。按本地的杨师傅的说法他本人不是很喜欢这种表，2.5级的精度，动圈容易霉断，阻尼不好，印制板时间长了有漏电的可能。不管怎么说，10微安的灵敏度是国产无源表中最NB的，所谓一俊遮百丑吧。

     MF10 最早是遵义的。当时制造大阻值金属膜电阻的技术还很差，因此除了分流电阻用绕线外，其分压电阻及电阻档限流电阻都是RTL仪表级碳膜电阻。这种电阻的精度也是可以做高的，但长期稳定性和温漂都不行。

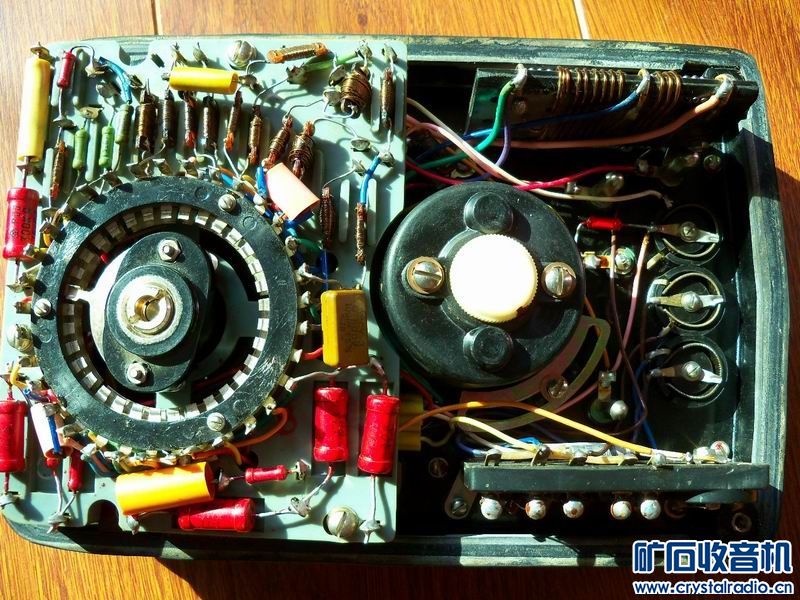

     69年 ～ 70年的上海遵义MF10:



     随着金属膜制造技术的进步，MF10型的高阻值电阻被金属膜电阻（俗称“大红袍”）取代，

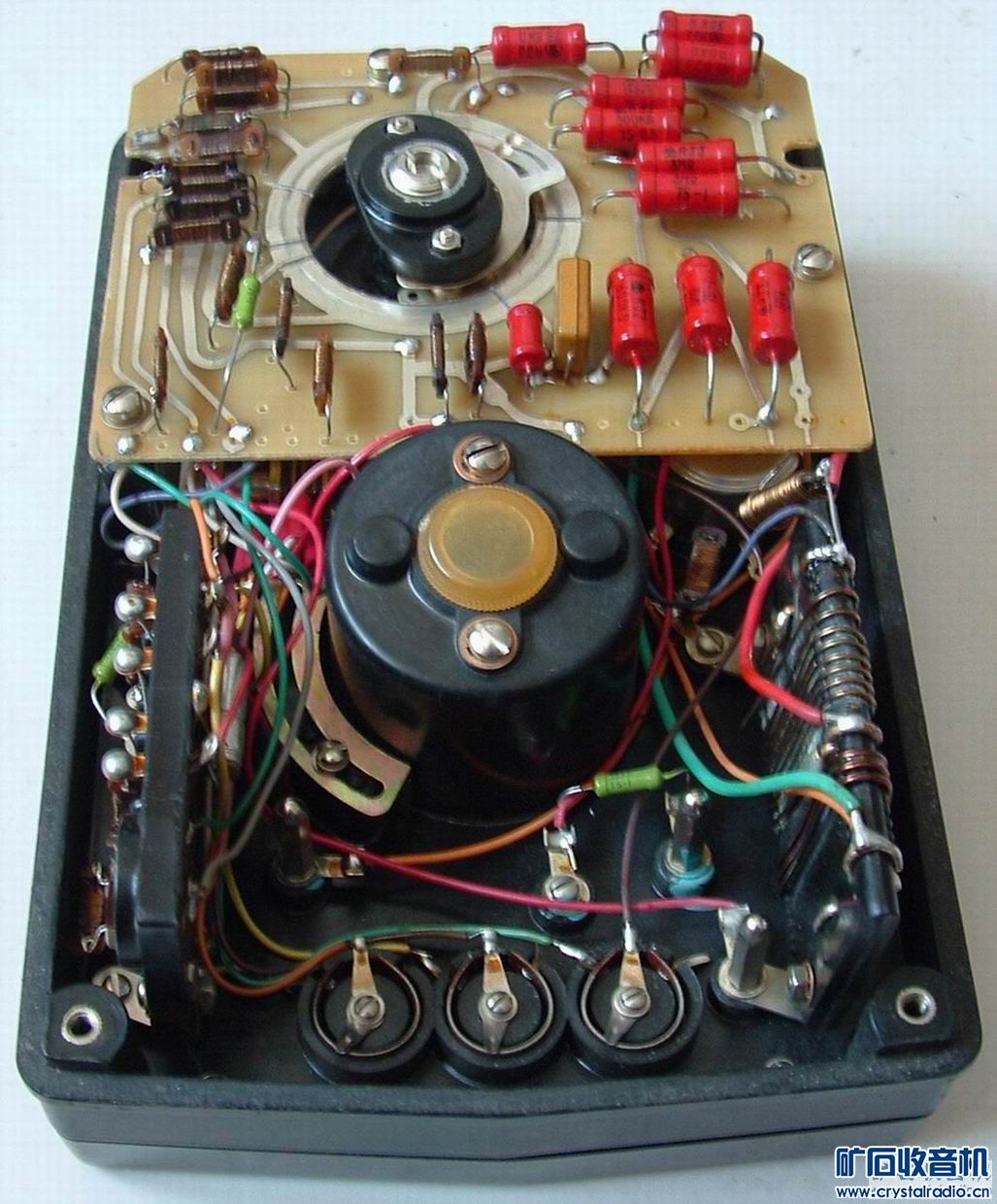

     市面上最容易见到的70年代上四MF10：



    再往后，就是色环逐渐取代红绿电阻包括绕线电阻的过程。

五、MF14

     MF14 应该是这三种型号中生产最早的。因为有震华的。由于MF14不需要阻值特别高的电阻，所以早期生产中都用全绕线的。对于1.5级的表，分压电阻无法使用碳膜电阻。

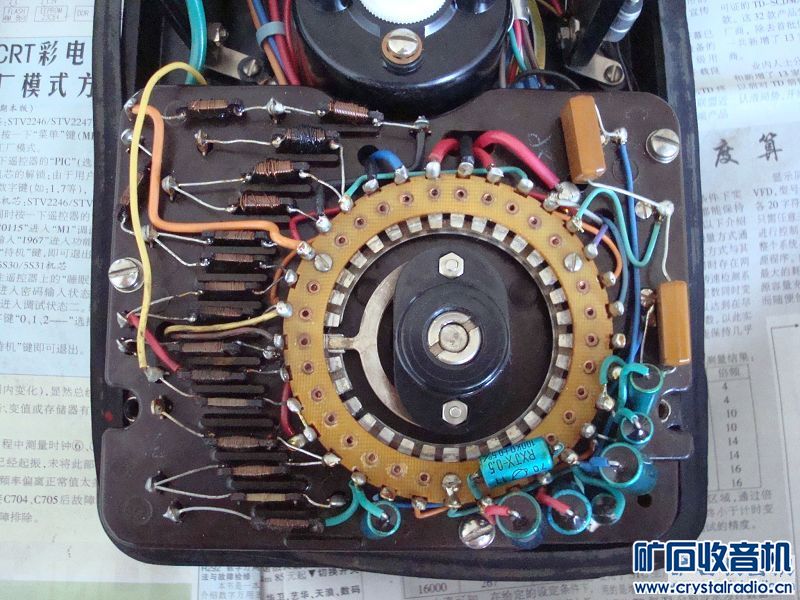

     67年震华MF14，注意有铜电阻：


     68年遵义MF14，一样的：


     69年遵义MF14，底板和上一版一样，但绕线变密封的了，铜电阻没了？：




     72年前后遵义MF14，底板变了，这一批是透明底板的：



     74年上四的MF14：


     再往后，就是绕线的外壳颜色变变，红袍替代绕线......
     MF14后来永跃有生产；再后来也乱掉了，有些产品......

六、MF12

      MF12属于“养在深闺人未识”的那种表。MF12具备中高灵敏度20K/V，很齐全的档位，比MF18更为抗造，以及一大堆NB的附件......如果要玩指针表，MF12值得一玩：
      由于MF12既要保证精度，又需要高阻值电阻，所以MF12基本上必须要高值金属膜电阻，因此出现的时间最晚，应该在70年代中叶 。传说中有遵义MF12，就像传说中的遵义MF35一样，仅仅是个传说......
      先欣赏一个盛装初卸的MF12：


      70年代中期MF12：



      多说一句，从图上可以看得出来，MF12比其它两种表都要复杂，观察一下底板下面的走线就知道了。另外，MF12印制板的，也有漏电的可能，我遇到过。

      后期MF12改用和MF14一样的底板，搭棚焊接，解决了漏电的问题。
      前两天坛上出的一个79年的，搭棚的，一个色环都没有，但做工明显不如老的MF14整齐了：


      下面一个是80年代的MF12，搭棚的，军绿色的金属膜是那个时期特有的，已有色环了：


       再往后，也就是色环越来越多了呗。

       全文完，谢谢观赏。
