寻找upc1185内部原理图

chenjianmei

就一个双功放芯片，内部各模块电路结构大同小异，谈不上复杂庞大。想要看内部具体电路，可以看看LM1875 ，比较详细完整和典型。

沙坡鸣钟

chenjianmei 发表于 2023-10-8 22:05
就一个双功放芯片，内部各模块电路结构大同小异，谈不上复杂庞大。想要看内部具体电路，可以看看LM1875 ， ...

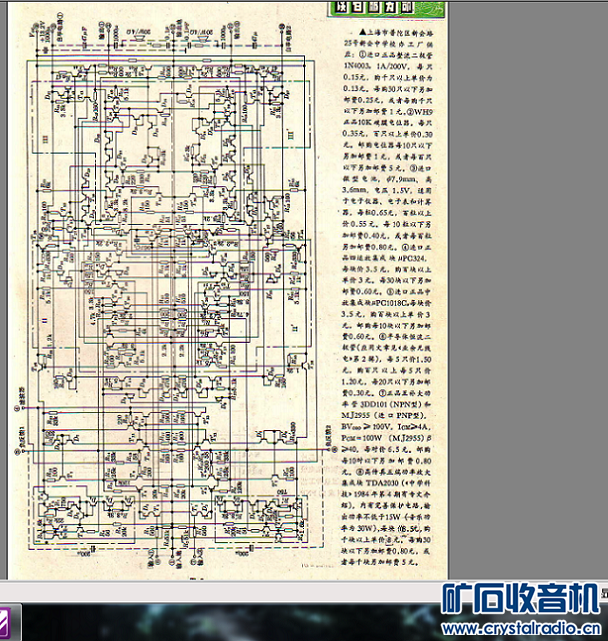

     等我找到那张图，发上来你欣赏，我已在网上找到 《中学科技》的所有PDF文件，正在下载。

张凌涛

UPC1185H应用

张凌涛

原始图见《业余无线电》4期

海洋DZ

张凌涛 发表于 2023-10-10 09:34
UPC1185H应用

有这杂志，可惜没有全部浏览过
补充一份：

girlexplorer

海洋DZ 发表于 2023-10-10 10:06
有这杂志，可惜没有全部浏览过
补充一份：

好资料。

前面有一句“近几年来已大量引进”，估计是引进全套技术资料生产，所以能搞到详细的内部电路。

upc1018C也有大量的前缀不同的可互换型号，估计和upc1185同一来源。

海洋DZ

girlexplorer 发表于 2023-10-10 10:46
好资料。

前面有一句“近几年来已大量引进”，估计是引进全套技术资料生产，所以能搞到详细的内部电 ...

资料是坛友“张凌涛”提供的信息，我仅是一个搬运工

苏-27

国内TA7240引进生产过，UPC1185用的不多，没见仿制品，比较悲剧的就是当年搞修理的都备了很多型号的功放块，最终还是烂在手里成了电子垃圾

乙猪

这个功放内部线路好复杂呀，如果用分立件来模拟，可以说不是去库存，而是构建黑洞了。

girlexplorer

乙猪 发表于 2023-10-10 11:03
这个功放内部线路好复杂呀，如果用分立件来模拟，可以说不是去库存，而是构建黑洞了。

可能所有的正宗功放芯片内部线路都很复杂，只是厂家datasheet上的内部图是大量简化的示意图，且不标电阻值，防止别的厂家照抄。

估计TDA2822的全套资料没有公开，各厂家生产的2822只是管脚兼容，功能兼容，内部电路差别很大。好的电路无论怎么折腾都没事，音质优美。差的电路自激、噪声、音质也差。

powercfg

girlexplorer 发表于 2023-10-10 11:10
可能所有的正宗功放芯片内部线路都很复杂，只是厂家datasheet上的内部图是大量简化的示意图，且不标电 ...

都是直接用原厂刨片子反出光刻掩膜的，电路布局不可能不一致，没有这个能力知道吧。不如原厂原因有很多，包括工艺没吃透，一些区域需要特殊工艺处理但逆向看不出来，为缩减成本降低合格标准等等

bg7mss

技术进步太快，前几天看到个指甲盖大小的功放芯片竟然直接出2X300瓦

沙坡鸣钟

张凌涛 发表于 2023-10-10 09:34
UPC1185H应用

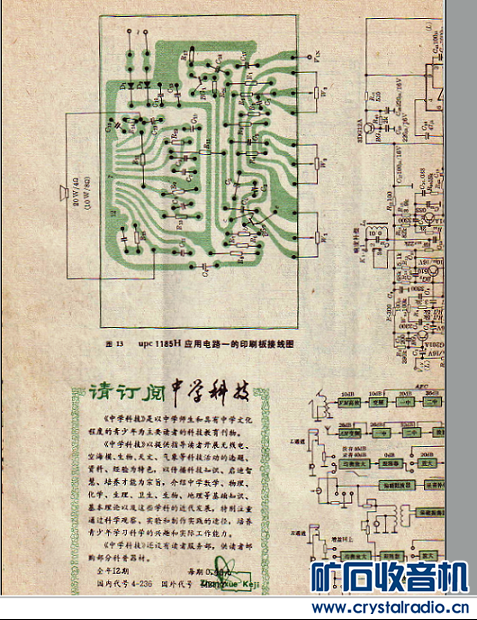

       谢谢回复，我咬找的就是图2，这个才是upc1185的内部原理图，真想不到哪个年代，一个小小的双功放IC，输出功率不大，竟然那么复杂！真心敬佩设计这IC的工程师。
