寻找upc1185内部原理图

沙坡鸣钟 · 发表于 2023-10-7 21:50:20

曾经在《中新科技》杂志的封三还是封底，见到发表过upc1185的内部原理图，一个双功放IC集成块，内部电路很庞大很复杂（一直这么认为，相对于STK或傻瓜），但我现在杂志都不在了，很想再看看，保留起来，也是一种情怀，对设计的膜拜！
哪位老师有，烦请给我提供一下。

海洋DZ · 发表于 2023-10-10 10:06:33

本帖最后由海洋DZ 于 2023-10-10 10:43 编辑

张凌涛发表于 2023-10-10 09:34
UPC1185H应用

有这杂志，可惜没有全部浏览过

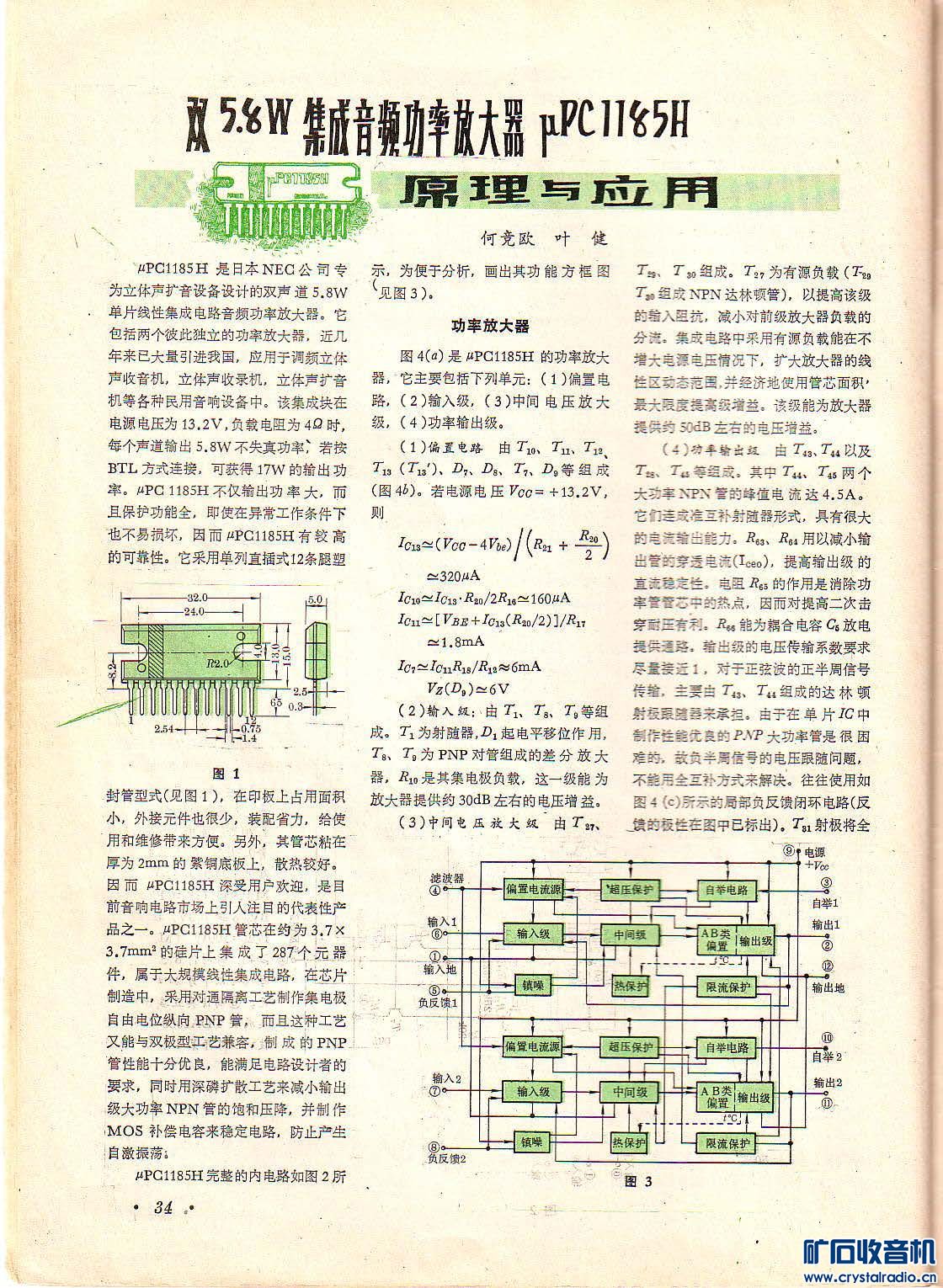

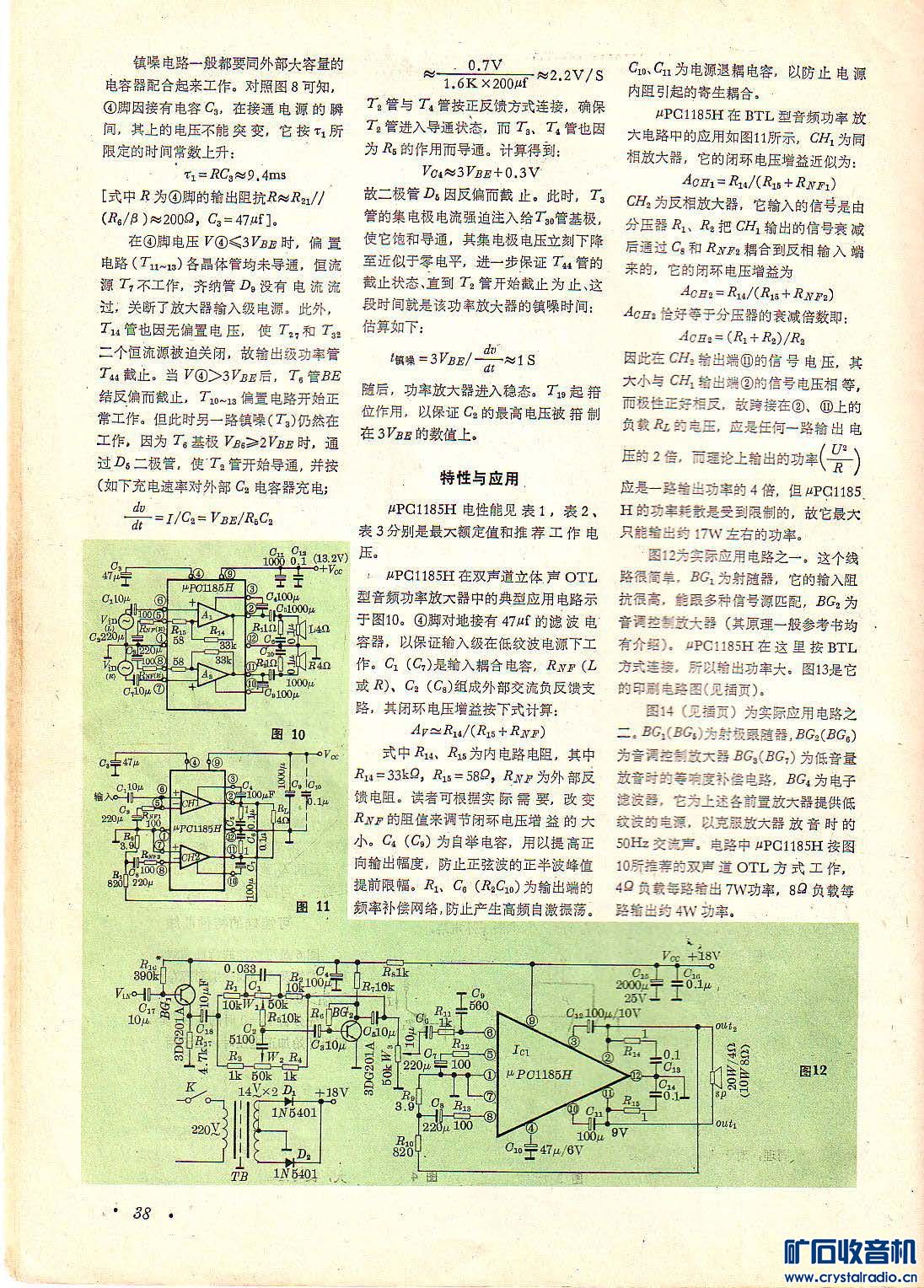

补充一份：

powercfg · 发表于 2023-10-10 14:13:46

girlexplorer 发表于 2023-10-10 11:10
可能所有的正宗功放芯片内部线路都很复杂，只是厂家datasheet上的内部图是大量简化的示意图，且不标电 ...

都是直接用原厂刨片子反出光刻掩膜的，电路布局不可能不一致，没有这个能力知道吧。不如原厂原因有很多，包括工艺没吃透，一些区域需要特殊工艺处理但逆向看不出来，为缩减成本降低合格标准等等

whyljh3333 · 发表于 2023-10-8 21:58:03

苏-27 发表于 2023-10-8 18:18
相似的还有UPC1277,UPC1278,80年代日本各公司都有自己的双声道功放块，如TA7227,TA7232,TA7240,HA1377,HA13 ...

应该是不想交专利费吧，

你有我有，性能相近似，但又不全同，形成不了山寨

YRADIO · 发表于 2023-10-7 22:19:51

參考：

183421393 · 发表于 2023-10-7 22:34:46

过去老的汽车收音机专用集成电路，输出功率最大6瓦4欧姆。

ywmxyz · 发表于 2023-10-8 00:08:19

哪一年的《中新科技》?

zsj4647 · 发表于 2023-10-8 08:03:05

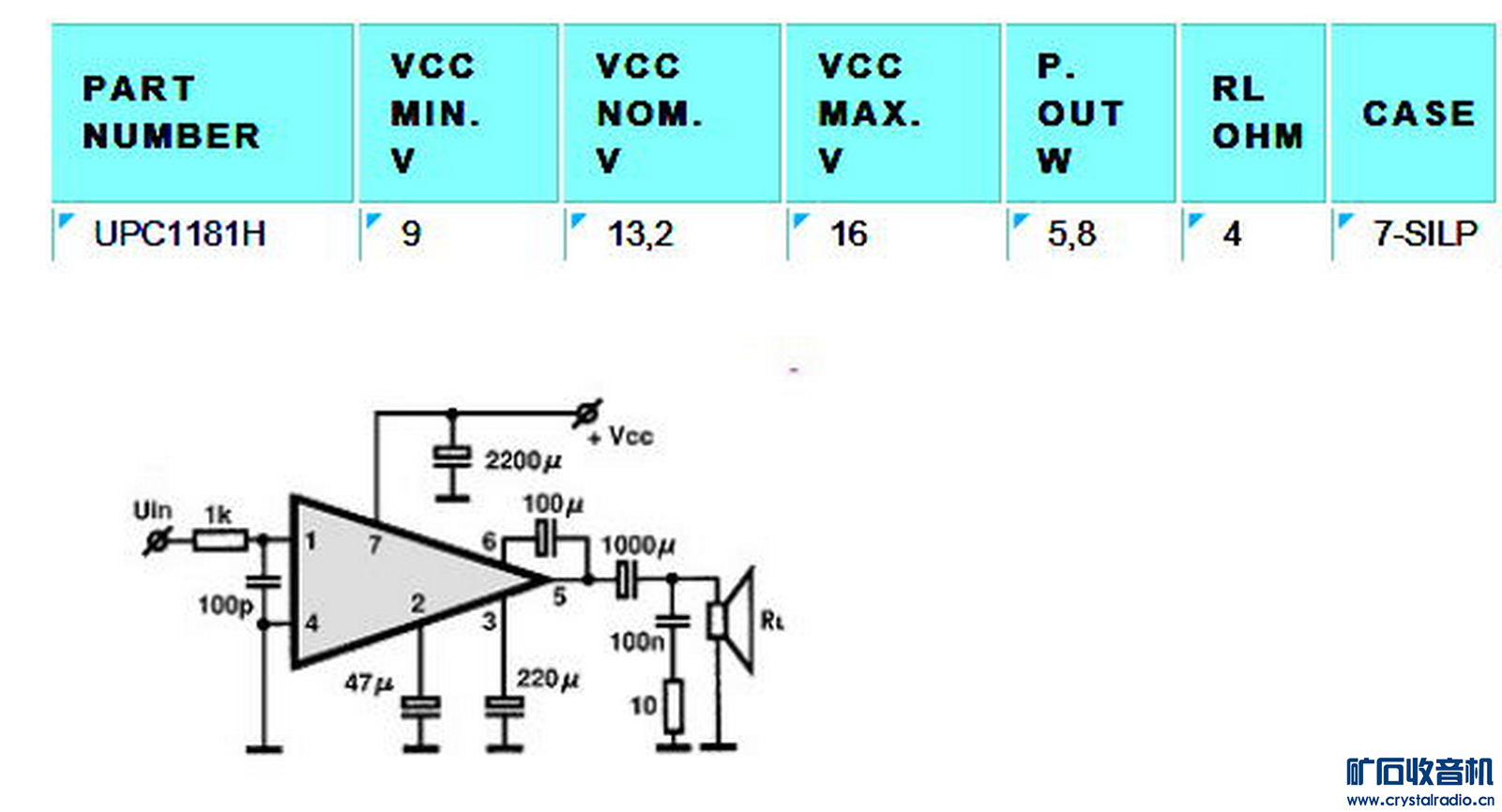

还有个单声道的UPC1181和UPC1182的功放电路图一直找不到。

沙坡鸣钟 · 发表于 2023-10-8 08:13:19

YRADIO 发表于 2023-10-7 22:19
參考：

这个图好找，我要的是内部原理图，不是这个，不过还是谢谢你的热心回复。

海洋DZ · 发表于 2023-10-8 08:15:23

zsj4647 发表于 2023-10-8 08:03

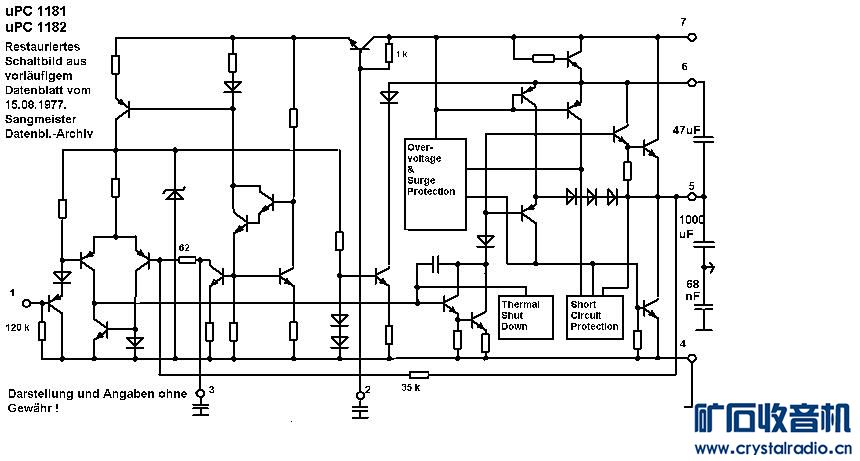

还有个单声道的UPC1181和UPC1182的功放电路图一直找不到。

美人鱼999 · 发表于 2023-10-8 09:42:41

本帖最后由美人鱼999 于 2023-10-8 09:47 编辑

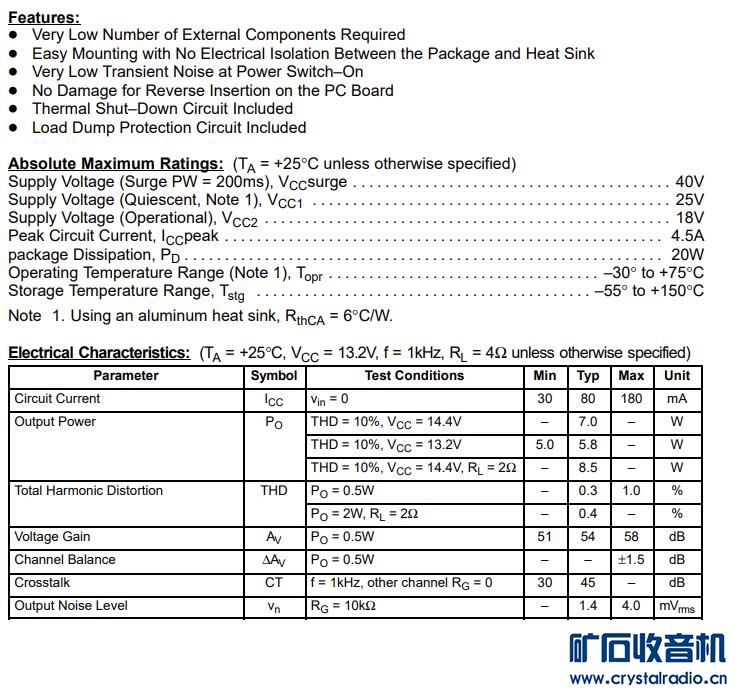

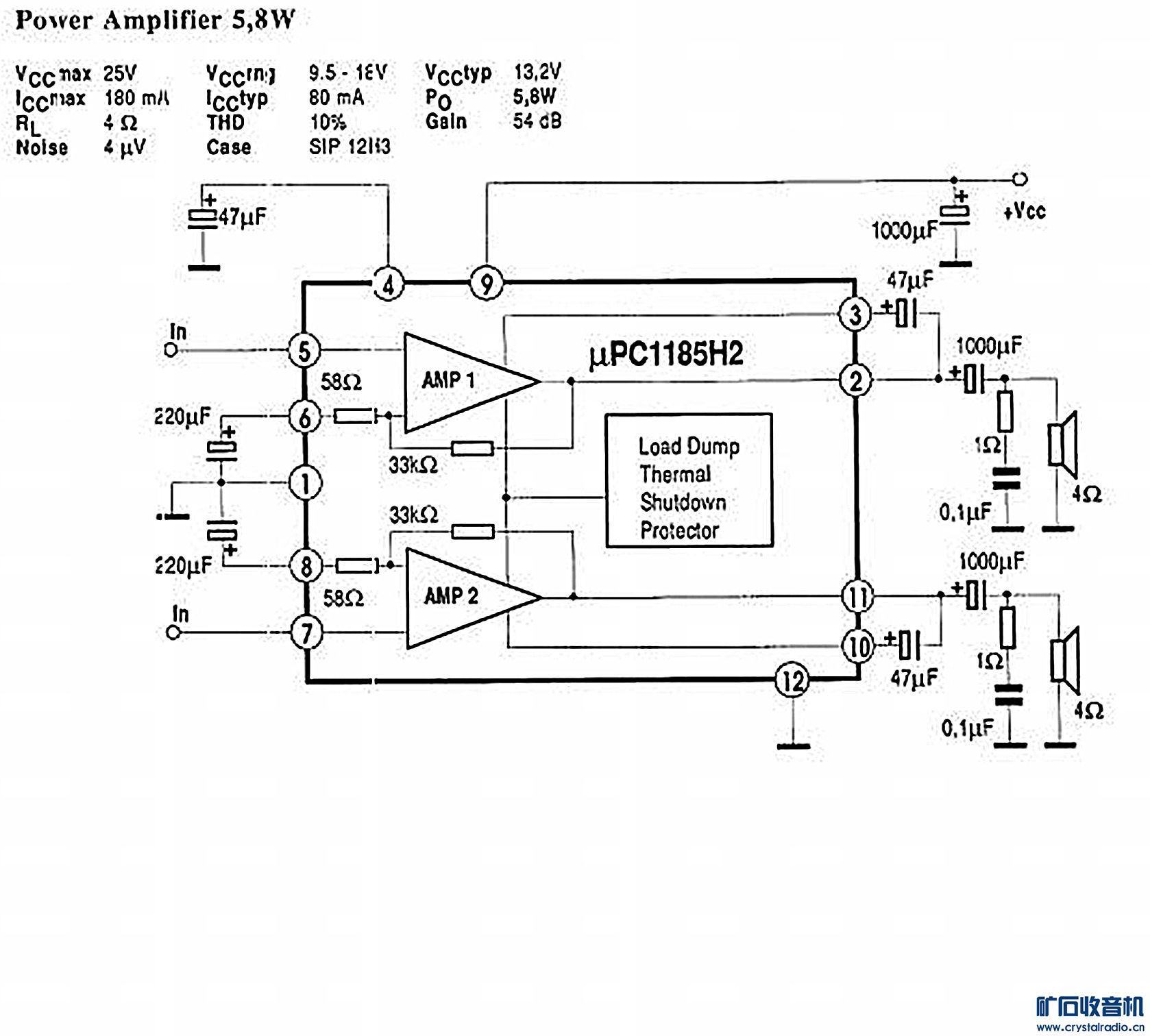

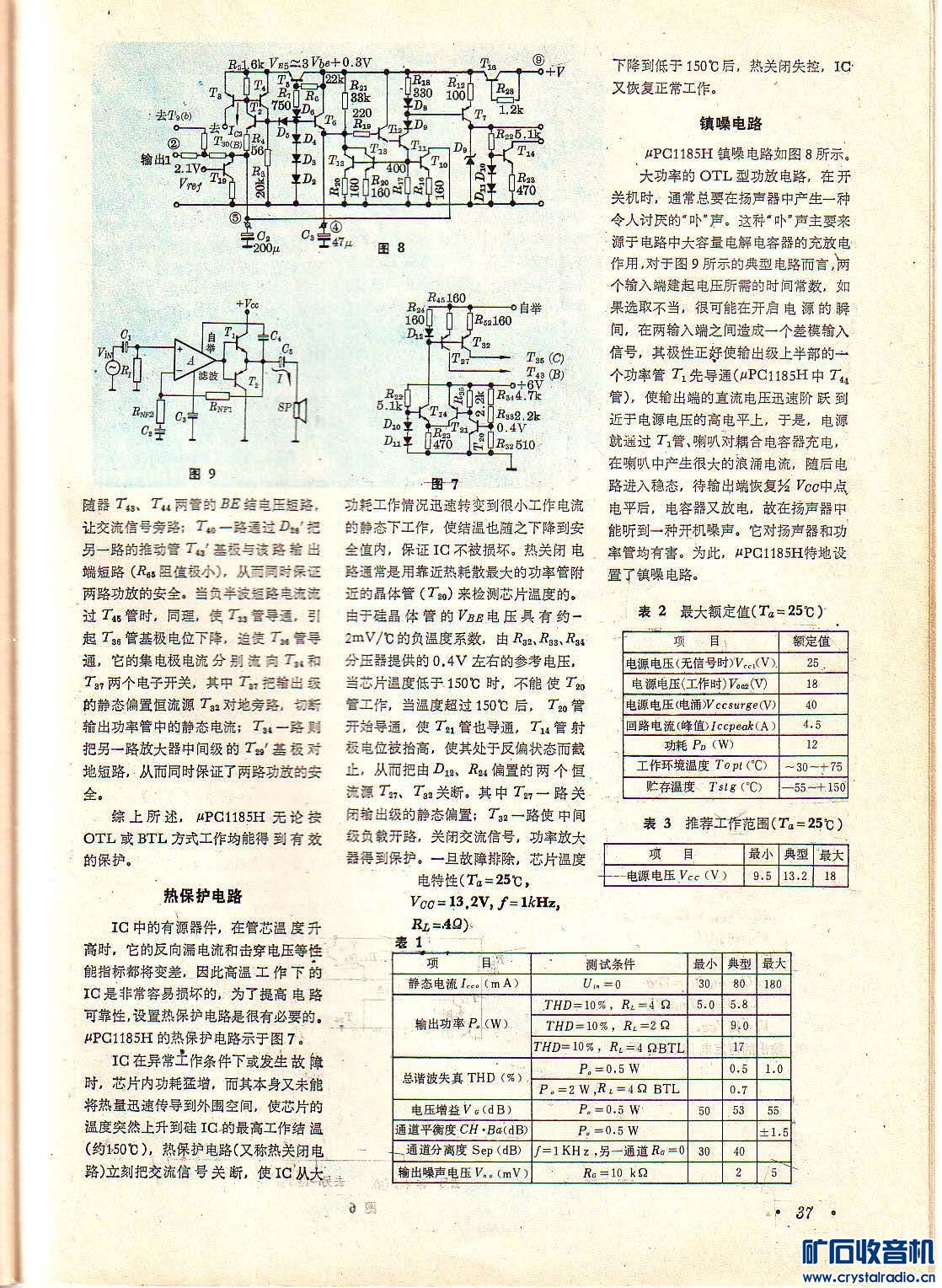

UPC1185 H2 Dual-Channel Audio Power-Output Amplifier (Equ. NTE1293)

美人鱼999 · 发表于 2023-10-8 09:57:15

zsj4647 发表于 2023-10-8 08:03
还有个单声道的UPC1181和UPC1182的功放电路图一直找不到。

。。。。。。。。。。。。。。。

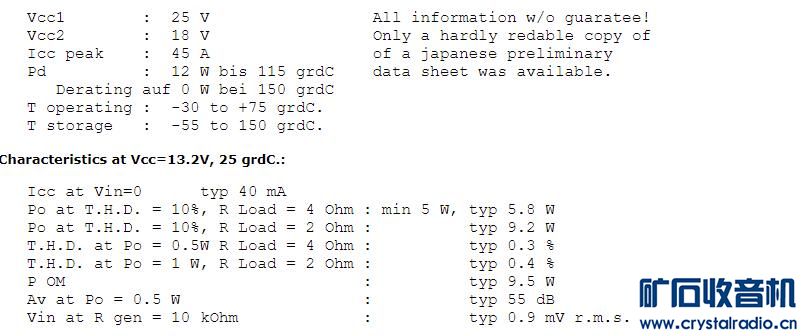

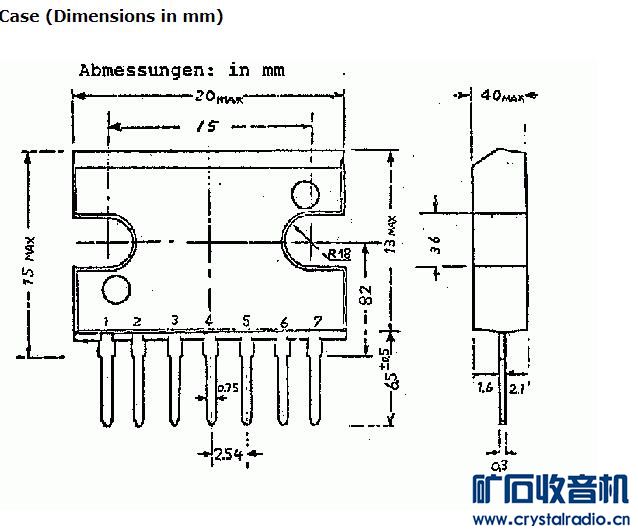

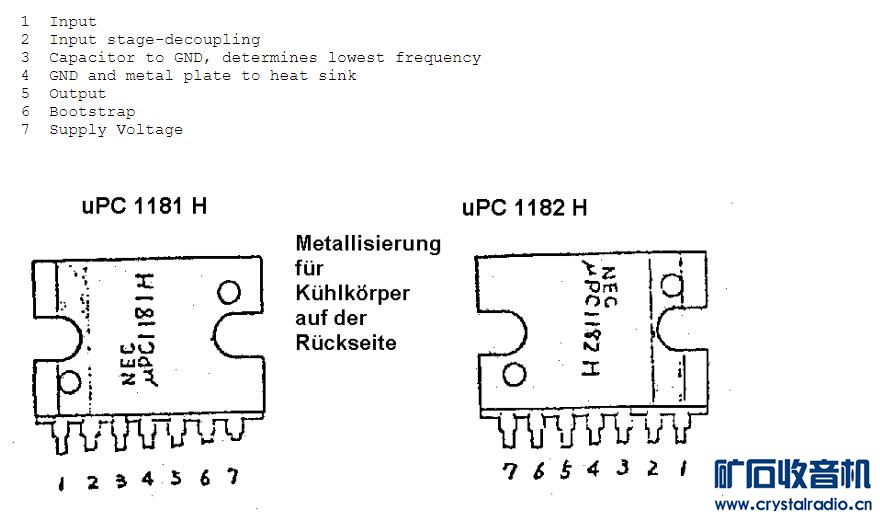

zsj4647 · 发表于 2023-10-8 10:38:15

美人鱼999 发表于 2023-10-8 09:57
。。。。。。。。。。。。。。。

一直没找到这个芯片的资料，非常感谢！

zsj4647 · 发表于 2023-10-8 10:39:09

海洋DZ 发表于 2023-10-8 08:15

非常感谢！

justmexx · 发表于 2023-10-8 14:00:42

............

沙坡鸣钟 · 发表于 2023-10-8 17:50:14

大概是九几年的，密密麻麻占了32K一整张，挺复杂的图

苏-27 · 发表于 2023-10-8 18:18:53

相似的还有UPC1277,UPC1278,80年代日本各公司都有自己的双声道功放块，如TA7227,TA7232,TA7240,HA1377,HA1392,LA4445,BA5402,BA536,功能和功率大同小异，就是引脚不同，可能是形成配件垄断吧
