荧光指示管1E2的一些测试结果

大舌头2021

荧光指示管1E2的一些测试结果

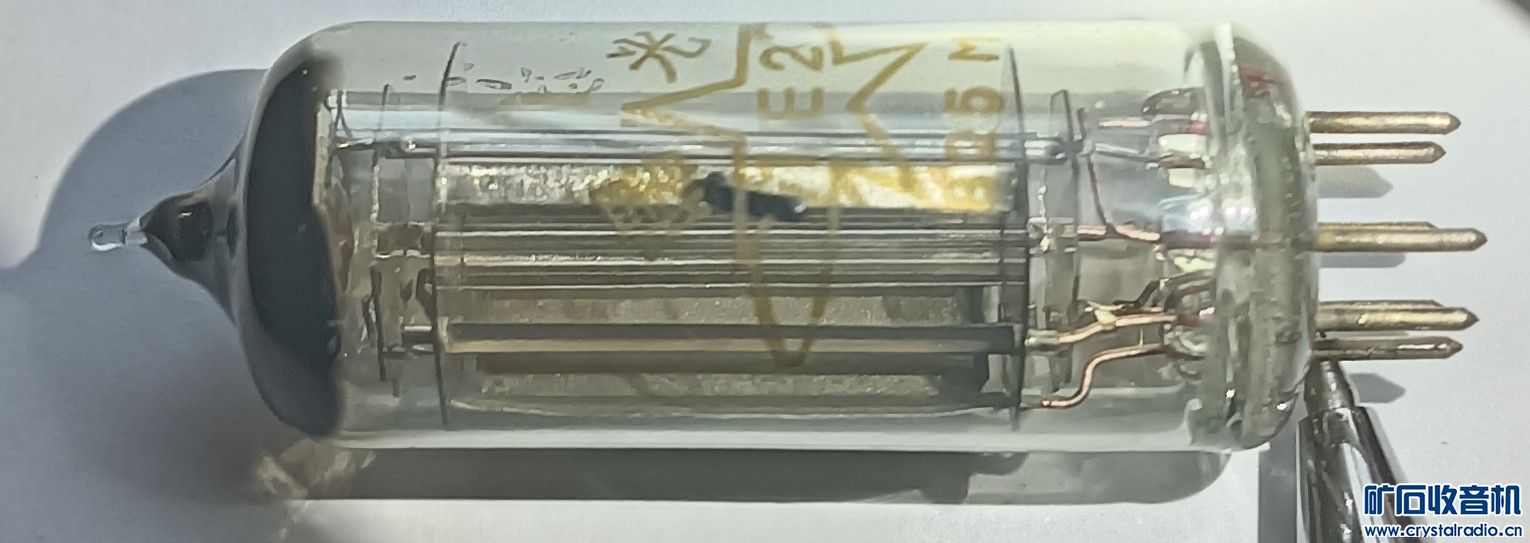

最近得到两个1E2荧光指示管，管身印字显示该管是曙光1982年的试制品。



观察1E2的内部结构并经过粗略的测试，得到了一些1E2的参数，记录下来和坛友们分享。
1E2剖面示意图如下：6、7脚我也不知道术语，姑且这么称呼。



测试电路图：




测试步骤：
1、6脚0V，7脚从+1~-9.1V；
2、7脚0V，6脚从-1~+34V；

测试结果：

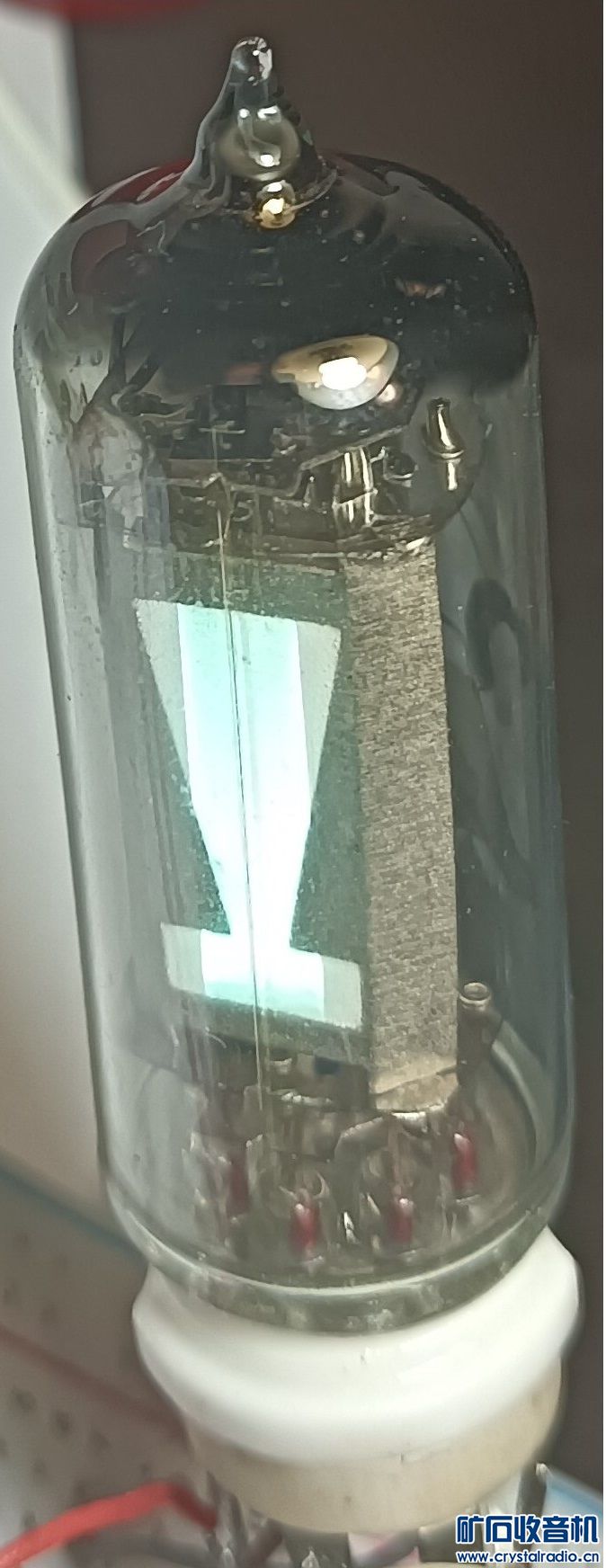

步骤1、+1到0V时，两荧光条间隔宽度不变，荧光条宽度不变；0到-9V时两荧光条间隔宽度不变，荧光条宽度变窄即向内侧压缩见下图:

大舌头2021

步骤2、-1到0V时，两荧光条中间间隔宽度不变，荧光条宽度不变；0到34V时两荧光条中间间隔宽度变窄，直至重合，荧光条外侧边界保持不变；见下图：



1E2的发光原理可参考： http://www.crystalradio.cn/thread-856168-1-1.html

但6、7两脚如何控制荧光显示条的宽窄，我还是不怎么了解，希望热心的坛友指点。

fu-32j

感谢分享！！！

呀美喋

这个管子 似乎销量不佳。可能是因为太丑吧

ekpyin

头次见到，开眼了。插队时房东（老八路）家有一台电池式电子管收音机，就带有铅笔粗的调谐指示管，当时甚为惊奇。

大舌头2021

ekpyin 发表于 2023-8-31 22:41
头次见到，开眼了。插队时房东（老八路）家有一台电池式电子管收音机，就带有铅笔粗的调谐指示管，当时甚为 ...

那应该是DM70或者DM71，著名的叹号管吧？

灯胆迷

谢谢分享！

刀尖踢踏舞

大舌头2021 发表于 2023-9-1 12:39
那应该是DM70或者DM71，著名的叹号管吧？

EICO的电子管收音头就用这个管子，当成指针用，被拉线拉着跑。又能指示调谐状态

zgcaihong

1E2我也有一只。

yucs

大舌头2021 发表于 2023-9-1 12:39
那应该是DM70或者DM71，著名的叹号管吧？

我也有一只，收藏大约60年了。
